HMS Surprise au 1/48e - kit-bashing
Modèle basé sur le kit d'Artesania Latina, modifié suivant le plan de John Marshall, 1798, le seul subsistant de la véritable Surprise.

PRINCIPALES MODIFICATIONS

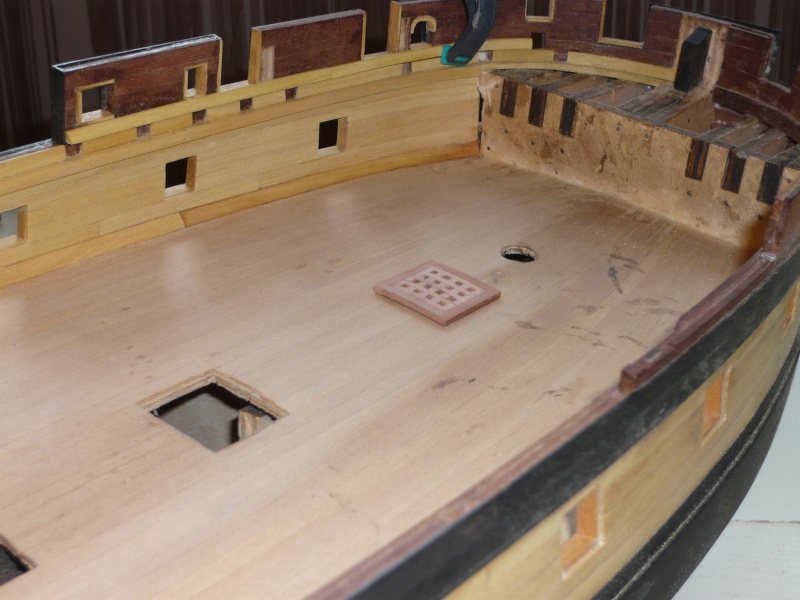

Les lames du plancher de pont suivent la courbe extérieure de la coque.

Les allonges de couples, trop épaisses, sont diminuées à la bonne dimension et les courbes de baux, qui ne sont pas à la bonne place, supprimées.

Le parquet de la Grande Chambre, dont la surface a été agrandie, est constitué de navettes d'acajou.

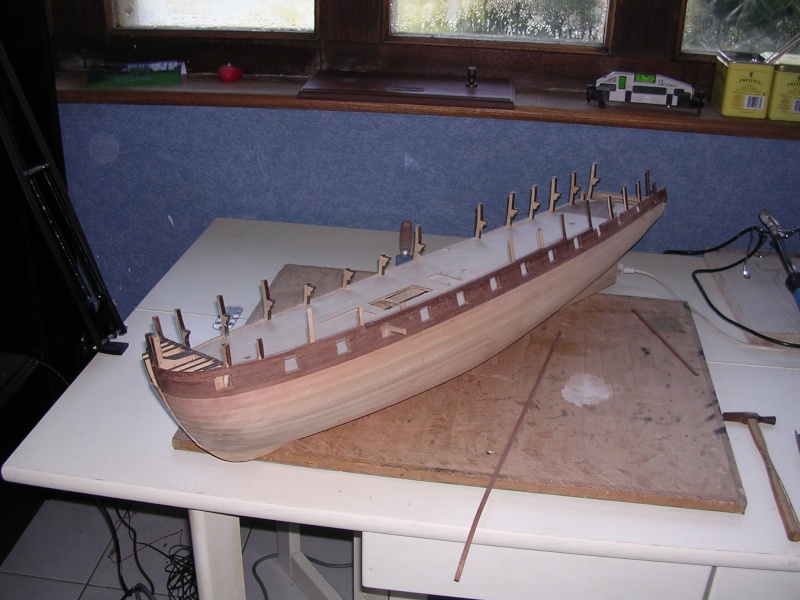

La coque devant être doublée, j'ai utilisé les baguettes de sapelli pour border les œuvres mortes. Muraille en trois épaisseurs, enserrant les allonges de couples.

Le bordé est conforme à la construction réelle, les planches de remplissage, assemblées avec des écarts.

Empreinte des sabords de charge et du trou de jaumière.

Percement de la porte d'accès à la bouteille.

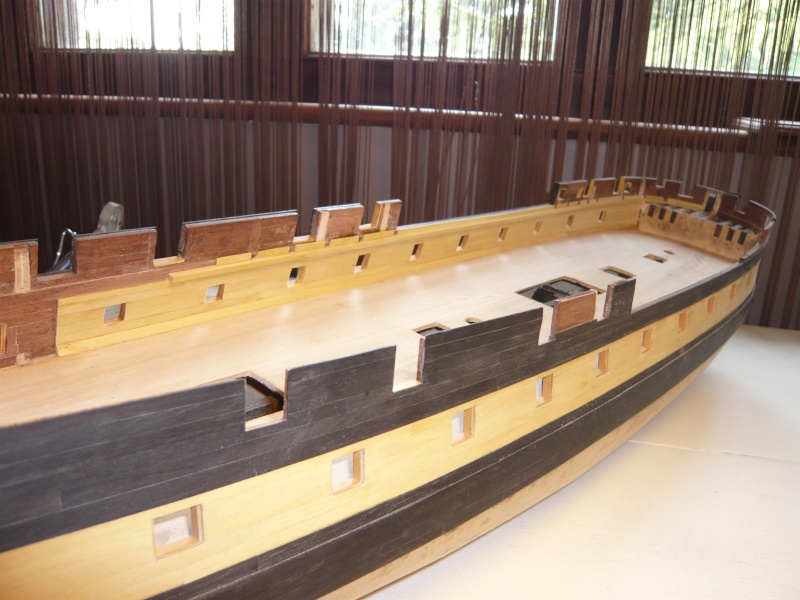

Pose de la fausse préceinte en poirier. Elle est destinée à ratrapper l'épaisseur du bordé de doublage.

Trou de jaumière. Encadrement des sabords de charge (Les sabords de retraite sont ouverts sur le tableau arrière).

PRINCIPALES MODIFICATIONS

Les lames du plancher de pont suivent la courbe extérieure de la coque.

Les allonges de couples, trop épaisses, sont diminuées à la bonne dimension et les courbes de baux, qui ne sont pas à la bonne place, supprimées.

Le parquet de la Grande Chambre, dont la surface a été agrandie, est constitué de navettes d'acajou.

La coque devant être doublée, j'ai utilisé les baguettes de sapelli pour border les œuvres mortes. Muraille en trois épaisseurs, enserrant les allonges de couples.

Le bordé est conforme à la construction réelle, les planches de remplissage, assemblées avec des écarts.

Empreinte des sabords de charge et du trou de jaumière.

Percement de la porte d'accès à la bouteille.

Pose de la fausse préceinte en poirier. Elle est destinée à ratrapper l'épaisseur du bordé de doublage.

Trou de jaumière. Encadrement des sabords de charge (Les sabords de retraite sont ouverts sur le tableau arrière).
