Re: HMS Surprise au 1/48e - kit-bashing

Message par banton le Mer 25 Avr 2018 - 1:36

Alain Degny a écrit:
Dom. Comment ça tu passes le balai? Shocked Tes peónes font la huelga? Mad

Hola Lueur de mes nuits profondes  Very Happy

  Tous a terre  clown affraid

 !!! mais que cela ne t'empeches pas de cogiter pour nous !!! lol!



@+Dominique Wink

banton

Messages : 2746
Date d'inscription : 16/06/2012

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par banton le Lun 30 Avr 2018 - 0:37

Hola Su Santidad Very Happy

Je crois comprendre que c'est a ceci dont tu fais allusion ..!!! Shocked scratch study Very Happy



Bueno ...  entre 2 coups de chiffon  j'vas voar comment ça se goupille !!! j'ai comme qui dirait l'impression que le taille mer est aussi concerné !!! me tromprais je cyclops !!!

A voir

Bon debut de semaine

@+Dominique Wink
avatar
banton

Messages : 2746
Date d'inscription : 16/06/2012
Age : 64
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Alain Degny le Lun 30 Avr 2018 - 8:17

C'est dingue, il comprend tout!  bounce cheers

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 16645
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Alain Degny le Mar 1 Mai 2018 - 20:01

Voila les étapes successives.

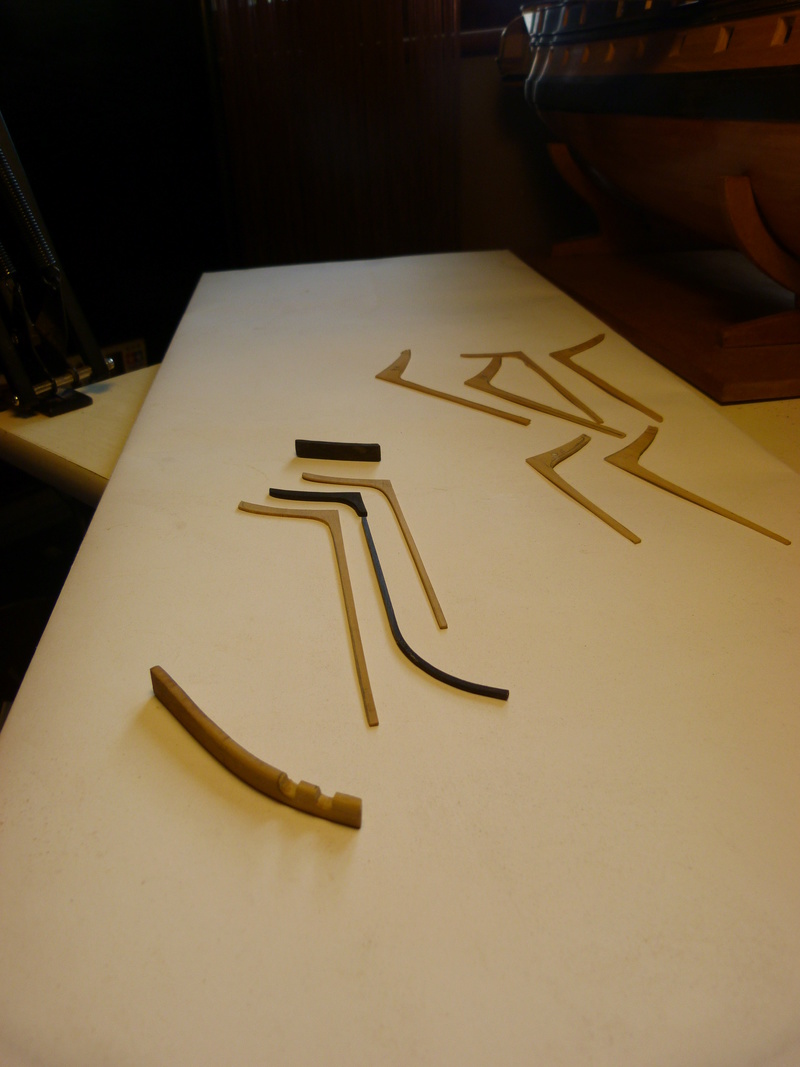

Les différentes pièces.







Le massif. C'est la pièce qui conditionne la suite, puisqu'elle détermine la position des jottereaux, leur écartement et par conséquent la largeur de la frise du taille-mer.



Après, ce n'est plus qu'un empilage de pièces:








Le sandwich étant constitué, reste à poser le coussin d'écubier.





Ce ne sont que des ébauches posées à blanc. Il faut également courber les baguettes. Le buis qui sort de sa boîte, protégé de la lumière, prendra la teinte du reste en vieillissant.

Dernière remarque. Le coussin d'écubier anglais est toujours peint de la couleur de la ligne de sabord sans tenir compte que sa base est sur la black strike.

Pensez à percer la gueule de raie. AL l'a fait au dessus du jottereau supérieur. Comme dit précédemment, elle se trouve sur la frise.

Le massif fait 6 mm de haut sur 3 d'épaisseur.
Le coussin d'écubier fait 8 mm de haut sur 3 d'épaisseur. Diamètre des écubiers 5 mm. Ouvertures du coussin 4.5 mm de large. hauteur sur face avant 4 mm. Se rappeler qu'elles sont inclinées pour guider le câble d'ancre.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 16645
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par banton le Mar 1 Mai 2018 - 22:09

Hola Resplandor Universal

Yo te veo !!!  cyclops Very Happy

Question Su Santidad ...  longueur du massif  ... clown

Bonne fin de soirée Cool

@+Dominique Wink
avatar
banton

Messages : 2746
Date d'inscription : 16/06/2012
Age : 64
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par daniel54 le Mer 2 Mai 2018 - 7:06

Bravo Alain, c'est précis et détaillé, merci. cheers
avatar
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 73
Localisation : Lorraine

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Jack Raby le Mer 2 Mai 2018 - 12:29

Bel assemblage !

PS : c'est quoi la tache en forme de gamma ?
avatar
Jack Raby

Messages : 718
Date d'inscription : 02/06/2017
Age : 64
Localisation : Namur, Belgique

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Alain Degny le Mer 2 Mai 2018 - 12:37

Jack. Sans doute une tache de colle. Quand j'aurai terminé la guibre, je procéderai au grand nettoyage de printemps.

Hola Templo sublime del Conocimiento naval ecuatorial.

Le massif mesure 4 cm. Very Happy

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 16645
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par michael Gloaguen le Mer 2 Mai 2018 - 17:32

Mais dis donc ,tu ne chômes pas mon Alain . Very Happy

Le Chef travaille même le 1er mai ...
Prenez en de la graine Twisted Evil

_________________
le courage ce n'est pas d'aller en mer.     c'est d'y retourner....




avatar
michael Gloaguen
Modérateur

Messages : 4668
Date d'inscription : 14/09/2012
Age : 52
Localisation : Penmarc'h,Pays bigouden

http://ar-laeres.fr/

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Fredo le Mer 2 Mai 2018 - 19:53

Salut Alain
Très bonne idée ce lamélé collé avec les teintes de bois différentes , à retenir.
C’est cool ce forum on apprend pleins de méthodes grâce à vous tous.
Vivement le nettoyage de printemps , ça devrait être splendide!
A plus
avatar
Fredo

Messages : 819
Date d'inscription : 25/11/2016
Age : 39
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Alain Degny le Sam 5 Mai 2018 - 14:42

Ben l'merci braves gens!

Dom et Papé. La bonne nouvelle du jour. La forme et la profondeur des porte-haubans AL sont fausses (la longueur aussi).cheers Les haubans frotteront d'autant plus facilement sur les pavois que la hauteur des bas mâts est correcte. clown

L'erreur n'est pas considérable. affraid  Voyez le porte-haubans de misaine:



Une autre pour le plaisir des yeux, comme on dit dans les souks.


_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 16645
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Alain Degny le Dim 6 Mai 2018 - 18:46

Et pour illuminer votre dimanche, le porte-haubans de grand-mât.



La différence n'est pas flagrante. Shocked

Suivant plan Marshall:

misaine:     128 x 16 mm
grand-mât: 175 x 16 mm

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 16645
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par CRI-CRI le Dim 6 Mai 2018 - 18:59

Je crois revoir les bourdes du HMS Prince de Constructo

Les kiteurs se sont brouillés avec la géométrie euclidienne pour pouvoir aller frotter avec délice leur hauban tout contre le pavois
avatar
CRI-CRI

Messages : 3288
Date d'inscription : 27/06/2013

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Michel Saunier le Dim 6 Mai 2018 - 20:16

Sans compter que ce porte-haubans doit être fait de planches imbriquées, aucune planche massive n'existait alors. Bon, c'est du kit, mais un chouia d'effort svp
avatar
Michel Saunier

Messages : 3000
Date d'inscription : 20/06/2012
Age : 77
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par banton le Lun 7 Mai 2018 - 1:48

Hola les jeunes Very Happy

Pas de probleme ... il ne manquerait que les mesures du porte haubans d'Artimon et le plaisir sera complet !!! cheers

Bien sur , tout ça sera corrigé en son moment !!!   Very Happy

Bon debut de semaine a tous

@+Dominique  Wink
avatar
banton

Messages : 2746
Date d'inscription : 16/06/2012
Age : 64
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Alain Degny le Lun 7 Mai 2018 - 10:27

Faut toujours savoir se faire plaisir. Very Happy

Artimon: 75 x 13 mm.

Et pour vous éviter de trop solliciter les quelques neurones qu'il vous reste, Twisted Evil il y a



misaine: 4 équerres,
grand-mât: 5,
artimon: 3.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 16645
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Daniel.B le Lun 7 Mai 2018 - 11:24

C'est très beau tout ça, et tu fais un excellent guide!
avatar
Daniel.B

Messages : 560
Date d'inscription : 15/01/2014
Age : 70
Localisation : Saint Pierre des Corps (37700)

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Fredo le Lun 7 Mai 2018 - 16:43

Petite question Alain,
Comment as tu fait pour déterminer les trous pour le passage des caps de mouton?
Tu fait une présentation à blanc avec les mâts?
Moi je me demande comment faire sur la Victory pour pas tomber en face les sabords.
avatar
Fredo

Messages : 819
Date d'inscription : 25/11/2016
Age : 39
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Alain Degny le Lun 7 Mai 2018 - 19:37

Gagné! Présentation à blanc.

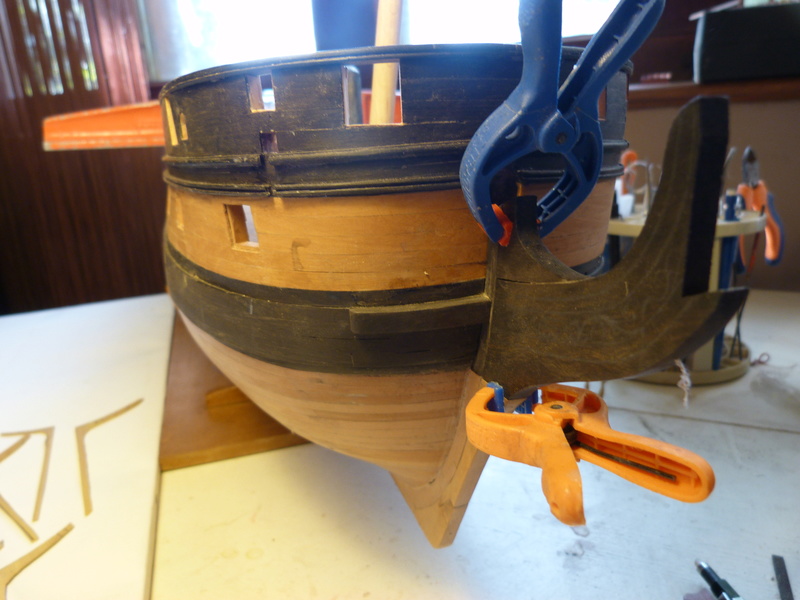

Faut tout contrôler à blanc. Je viens de fraiser la gueule de raie. La première chose que j'ai fait, c'est de vérifier que la longueur était correcte pour faire les 8/9 tours de liure de beaupré. C'était un peu court. Je l'ai rallongée (un coup de fraise, quelques secondes) et hop, je suis tranquille. Idem pour le trou de passage de l'étai de misaine.

Maintenant, je peux monter mon taille-mer.

Et j'ai tout fait à plat. Si le Papé et Dom veulent corriger l'emplacement de la gueule de raie (faux sur le kit cheers ) et percer le passage de l'étai (oublié par AL cheers ), il va falloir le faire sur le taille-mer déjà en place. Ils y arriveront, mais ce sera plus long et chiant.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 16645
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par kangoo91 le Lun 7 Mai 2018 - 20:43

Et il fait des trous carrés.
avatar
kangoo91
Modérateur

Messages : 7162
Date d'inscription : 11/06/2013
Age : 51
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Fredo le Lun 7 Mai 2018 - 23:16

Merci Alain
Il faut donc déterminer à peu près où se trouve la bonne hauteur des hunes sur chaque mât pour définir le départ des haubans?
Et de la , découle tout les reste?
Merci alain
avatar
Fredo

Messages : 819
Date d'inscription : 25/11/2016
Age : 39
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Alain Degny le Lun 7 Mai 2018 - 23:37

Tu mesures la hauteur du pont ou du gaillard jusqu'au dessus des élongis sur lesquels s'empilent les haubans. Tu matérialises ce point haut en enfonçant à moitié un clou pour que le hauban ne glisse pas. Ensuite, tu positionnes le porte-haubans que tu maintiens avec des pinces et tu balades ton hauban de place en place pour voir si la position des trous donnée par le kit est correcte ou pas.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 16645
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par banton le Mar 8 Mai 2018 - 1:08

Ya d'la joie , bonjour bonjour les hirondelles !!!!
y'a d'la joie dans le ciel par dessus le toit !!!
Y'a d'la joie et du soleil dans les ruelles
y'a d'la joie partout y'a d'la joie

Merci AL !!! lol!
avatar
banton

Messages : 2746
Date d'inscription : 16/06/2012
Age : 64
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Fredo le Mar 8 Mai 2018 - 19:11

Merci Alain pour les précisions !
avatar
Fredo

Messages : 819
Date d'inscription : 25/11/2016
Age : 39
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Docgillounp le Dim 13 Mai 2018 - 19:08

Salut Alain,
Une question en relisant ton sujet depuis la page 1...
J’ai peut être raté quelque chose mais quel bois as tu utilisé pour redonné le ton jaune entre les preceintes des œuvres mortes? Du sapelli de AL?
Merci d’avance pour ta réponse.
avatar
Docgillounp

Messages : 439
Date d'inscription : 07/08/2017
Age : 44
Localisation : Idf

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Alain Degny le Dim 13 Mai 2018 - 20:32

Salut Gilles,

C'est du buis ou plutôt de l'amarillo que l'on nous vend pour du buis. Il est jaune clair au début et fonce en vieillissant.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 16645
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: HMS Surprise au 1/48e - kit-bashing

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 35 sur 36 Précédent  1 ... 19 ... 34, 35, 36  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
