Canot porte torpille 1887

Message par H. MALLET le Mer 20 Juin 2012 - 17:37

Dernière réalisation, un canot porte torpille de 1887.
Echelle 1/12ème soit un modèle d'environ 60 cm de long.
Présentation de la bête :

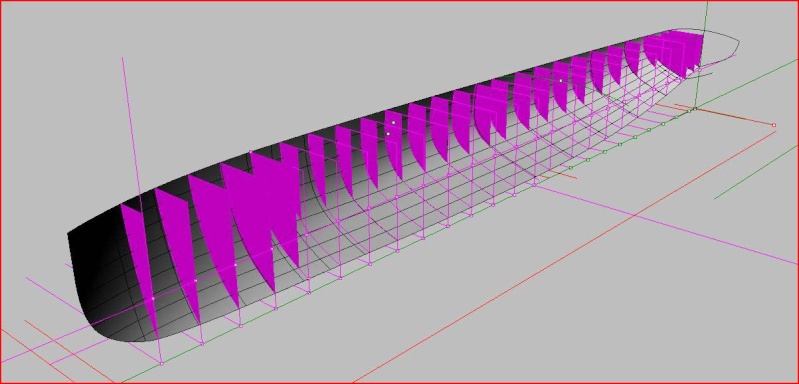

Pour commencer, les plans sont redessinés en 3D (logiciel Rhino 3DM) afin d'obtenir l'ensemble des éléments nécessaires à la construction d'une forme en bois.



Une fois la forme bois construite, il faut mettre en forme les tôles (maillechort de 0.3 mm) ce qui n'est pas une partie de plaisir (surtout de la part d'un modélisme qui ne connait strictement rien en matière de tôlerie ...).


Aprés moults martellage et recuits divers, la fargue est mise en forme.

Aprés de nombreuses heures, le pont est enfin terminé.



On passe à la coque qui est traitée de la même façon à partir d'une forme bois (balsa).



Les tôles sont mises en place de ma même façon ; martelage, recuit ... pour finir enfin le premier coté.





Ainsi qu'on peut le constater, le résultat est trés décevant ; le maillechort, trop brillant doit être absolument maté, soit par sablage (trop complexe pour moi), soit par abrasifs type 3M CF HP du catalogue Otélo (ma bible) qui est censé garantir une finition mate.

En conclusion :

AU SECOURS !Sad

Si ce topic vous intéresse, je vous tiendrai au courant cheers

H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par Alain Degny le Mer 20 Juin 2012 - 18:42

C'est impressionnant. Very Happy

Je ne connais rien au travail du métal. Martellage, j'imagine, mais recuit? Quels sont le but et la mise en œuvre de cette technique? Les différents éléments sont soudés?

Le maillechort donne effectivement un aspect trop brillant, si je me réfère au satiné des modèles cuirassés du Musée. As-tu fait des essais sur chutes avec un brunisseur de métaux?

Intéressant ce topic? Passionnant convient mieux. cheers

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13031
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par H. MALLET le Mer 20 Juin 2012 - 18:56

Salut Alain,
Pour répondre à ta question, lorsque l'on martel du métal, celui ci durci et il devient moins maléable ; aussi et pour faire distingué "on procède à un recuit" ou plus simplement, on passe un coup de chalumeau jusqu'à ce que le métal devienne rouge cerise et on laisse refroidire lentement. Il redevient plus maléable.
C'est l'effet inverse de "la trempe" ou le métal chauffé au rouge est brutalement plongé dans un bain d'eau ou d'huile pour le refroidir ; le métal devient alors plus dur.
Concernant l'aspect brillant, je vais essayer, dans un premier temps de dépolir de maillechort avec un tampon de Scotch Brit + pourdre à récurer.
On Va bien voir !

H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par Albatros le Mer 20 Juin 2012 - 19:13

Bonjour
Peut-être
-1 : dentifrice plutôt que poudre à récurer ? ;
-2 : bannir scotch brite car les rayures seront trop profondes. Il
vaudrait mieux prendre un chiffon de grosse toile genre toile de jute ou similaire.
Dans tous les cas ne pas "doubler" les effets que peuvent avoir 2 abrasifs car
si "mal" il risque d' y avoir il sera multiplié par deux.
Amitiés. Luc

Albatros

Messages : 682
Date d'inscription : 16/06/2012
Localisation : Vendée

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par Invité le Mer 20 Juin 2012 - 19:46

Bonsoir

Basiquement, un coup de 400 à l'eau à tester sur une chute .. ?

Wilfrid

Invité
Invité


Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par Alain Degny le Mer 20 Juin 2012 - 20:13

Merci Hubert. Very Happy

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13031
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par Jean-Marc 83 le Mer 20 Juin 2012 - 20:22

Intéressant et sortant de l'ordinaire cheers

@pluche

Jean-Marc 83

Messages : 2826
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par frederic Ravinet le Mer 20 Juin 2012 - 20:36

Là, je tombe dans du haut niveau !!!!
J'admire et je me tais !!!!!!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4950
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par stf67 le Jeu 21 Juin 2012 - 5:03

Bonjour Hubert

Bien sûr que ça nous intéresse, première question qui me vient à l'esprit en voyant ce début de post est, dispose tu d'un modèle graphique autre que le plan que tu nous montres?

Je dis ça en particulier par rapport à la finition de la coque sur laquelle tu fais apparaitre des joints creux horizontaux somme toute inhabituels. Je me serais plutôt attendu à voir de plaques de tôle rivetées.

Après tu indiques une échelle 1:12ème pour un modèle de 60cm de long soit un peu plus de 7m pour son grand frère, or le plan indique 12,5m?

Mes question sont peut être très bête Sad mais je cherches simplement à comprendre Very Happy

Autrement dernière question, visiblement le plan indique la torpille en position centrale avant, lâchée par le dessous, est ce bien ça?

Merci de tes réponses et comme dit je cherches simplement à comprendre (ceux qui me connaissent savent que je comprends très vite...si on m'explique longtemps Smile )

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par Guillaume JARDIN le Jeu 21 Juin 2012 - 7:40

moi, je prend un siège et je regarde !!!

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par H. MALLET le Jeu 21 Juin 2012 - 15:40

D'abord, un grand merci pour question qui encouragent le pauvre modéliste que je suis !
En dépit d'une certaine expérience et confronté à un modèle exécuté totalement en maillechort, je suis actuellement dans la même situation que celle du pauvre néophyte qui n'a jamais vu un cuter et qui doit s'attaquer à la maquette du Soleil royal confused
Vous dire la merde !
Concernant l'échelle, il fallait lire 1/20ème et non 1/12ème comme annoncé par erreur soit pour 12,50 m un modéle de 62,5cm.
Concernant les plans, je possède une liasse d'environ 20 plans issus du service des archives des Armées de Chatellerault (un grand merci à mon ami B. Orsel pour son introduction dans ce milieu). Je précise que feuilleter des plans originaux, tracés au tire-ligne et aux jus de couleurs il y a plus d'un siècle sont une expérience trés émouvante pour l'architecte que je suis.
Concernant la mise en place des tôle sur mon modèle, elle est parfaitement conforme aux disposition de l'époque soit :

- mise en place sur les membrures des tôles de la murailles et des fonds - épaisseur 1,5 mm,
- aprés interposition d'une "doublante" , bande de tôle de 1,5 mm sur chaque membrure, pose en applique des tôles de bouchain, qui viendront en recouvrement des tôles de murailles et de fonds.

Les rivets : pourquoi tant de cruauté à mon égard Evil or Very Mad
Ces tôles sont assemblées par des rivets à tête ronde (diamêtre de la tête : 0,33 mm).
Leur espacement, à l'échelle est de 1 mm. J'ai bien sur créé une machine à emboutir les rivets (je posterai un topic à cet effet) mais qui ne fonctionne pas ; en effet, les têtes de rivets obtenues par emboutissage doivent être effectuées AVANT la pose de la tôle et une fois cette tôle posée, il n'est plus possible de la rectifier (état de surface).
Donc finalement, pas de rivets !
Par ailleurs, j'ai pris bonne note de vos conseils et vais donc essayer la technique toile de jute + poudre à récurer (pour info, le dentifrice donne un aspect poli et non brossé).
Merci encore une fois pour vos questions.
Hubert

H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par Alain Degny le Jeu 21 Juin 2012 - 16:27

J'ai retravaillé ta première photo sur Picasa pour la foncer et rendre les détails plus lisibles.

Je suppose que dans ta liasse de plans, tu as le détail de la machinerie. En service normal, était-elle à découvert? Il ne me semble pas voir de capot de protection.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13031
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par H. MALLET le Jeu 21 Juin 2012 - 18:13

Cher Alain,
Tu as toujours le mot pour rire ; hélas, il n'y a pas de capot sur la machinerie et le moteur à vapeur bi-cylindres sera donc pafaitement visible confused
Ainsi que tu le comprendras, si j'arrive à terminer ma coque, il y aura bien du travail en perspective.
bien à toi.
Hubert

H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par Michel47 le Ven 22 Juin 2012 - 20:54

Beau boulot pour un novice en tôlerie. Lorsque tu en seras à la peinture, mettre une couche d'après en bombe pour carrosserie, poncer au papier à l'eau, si nécessaire une deuxième couche, re-ponçage et couche de finition (ce procédé permet l’adhérence de ta couleur de finition).
Comme Mac, je prend mon fauteuil et j'observe.
Bon WE, Michel

Michel47

Messages : 8
Date d'inscription : 20/06/2012
Age : 57
Localisation : Agen

http://laroyale.forum0.net/

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par lembrouille le Ven 22 Juin 2012 - 22:10

Comme Mc fly et marcel47, je prend un siège et je regarde .Very Happy
Lembrouille.

lembrouille

Messages : 106
Date d'inscription : 19/06/2012

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par jacques71 le Mar 26 Juin 2012 - 14:58

Bonjour, maquette surprenante,
travail surprenant,
rendu encore plus suprenant cad c'est beau.
Jacques

jacques71

Messages : 6
Date d'inscription : 26/06/2012

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par pascal 94 le Mar 26 Juin 2012 - 21:50

Je suis admiratif devant ce travail hors du commun, je ne peux que te souhaiter bonne suite pour notre plus grand plaisir Laughing

pascal 94

Messages : 216
Date d'inscription : 26/06/2012
Age : 59
Localisation : Courcelles La Foret Sarthe

http://www.leradoubduponant.com/forum

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par H. MALLET le Mer 27 Juin 2012 - 14:51

Un grand merci à tous pour vos éloges qui bien entendu ne peuvent que que flatter ma vanité.
Toutefois, ainsi que je l'ai déja expliqué, si j'ai la prétention de ne pas être trop mauvais dans le modèle traditionnel poirier + quelques accessoires métalliques (voir le topic sur mon Liverpool), je suis actuellement dans la situation d'un modéliste débutant qui n'aurait jamais vu une planche de poirier et un cutter et qui se lancerait dans la construction du Victory !!!
En bref, j'accumule toutes les erreurs confused
D'abord le choix du maillechort pour la construction de la coque.
Je pense, aprés avoir entièrement bordé le coté tribord, que le choix du maillechort est une grosse erreur ; ce matériau, relativement résistant et de type "ressort de montre" aurait du être abandonné au profit de tôles de fer blanc beaucoup plus malléable. D'ou ma difficulté à mettre en forme les tôles de bouchain au droit du maître bau.
De plus, son prix est relativement rédibitoire.
Concernant le traitement estétique de ces tôles, j'ai abandonné le sablage sauf à le sous-traiter à un professionnel ; les spécificité du compresseur (débit mini 150 L minute sous 3 bars ) les grains à employer (vendu par sac de 25 Kg) font qu'il n'est pas à la portée de l'amateur (on laisse tomber les pistolets sableurs de ches Casto !).
Ils me reste quelques armes de chez Otelo dont j'attends la livraison ce soir. Je vous en parlerai lors d'un prochain post.
En attendant, et pour le coté tribord je dégaine mon arme secrète.



Il s'agit d'une rouleuse à trois rouleaux de chez OptiMachines (pub gratuite, les produits de cette société que ce soient tours, fraiseuses sont d'une trés grande qualité et à un prix parfaitement abordable).
Bref, je vous tiendrai au courant, sous réserve que vous ne soyez pas trop pressés, mon activité professionnelle me faisant perdre un temps considérable Very Happy
A bientôt pour la suite.
Bien cordialement et merci à tous pour votre intérêt à cette construction.
Hubert

PS : merci à Alain Fosse pour la modification de mes plans un peu pâlots.






H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par pascal 94 le Mer 27 Juin 2012 - 16:23

En effet elle est belle ta rouleuse Laughing

pascal 94

Messages : 216
Date d'inscription : 26/06/2012
Age : 59
Localisation : Courcelles La Foret Sarthe

http://www.leradoubduponant.com/forum

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par Alain Degny le Mer 27 Juin 2012 - 16:38

Otello? Je croyais qu'il fabriquait des mouchoirs? A moins que je me sois trompé d'opéra. Embarassed Embarassed Embarassed

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13031
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par H. MALLET le Mer 27 Juin 2012 - 18:32

J'ai reçu ce soir ma commande de chez Otelo et vous présente ces quelques armes magiques que je viens d'essayer à ma grande satisfaction :


A gauche, des gommes à effacer, en grain 60, 120 et 240 ; par rapport au papier carrossier classique, le gain de temps est incomparable (10 minutes avec un papier carrossier et 1 minute avec cette gomme). De plus sa forme relativement rigide sert de calle à poncer. Prix environ 8 € la bête.
A droite, un abrasif en feuille référence 3M CF HP (prix 2,20 € le feuille) ; c"est une sorte de soctch brite, qui ne laisse aucune trace de rayure et donne un fini parfait de type mat (disons satiné). La brillance de mon maillechort a disparu et donne un aspect parfait.
Mon problème de finition et de brillance est donc résolu à ma grande satisfaction.
Reste bien évidemment à investir dans un peu d'huile de coude.
Je vous tiendrai au courant.
Bien cordialement
H. Mallet

H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par Invité le Mer 27 Juin 2012 - 18:38

J'avais évoqué un moment le ponçage au grain 400 à l'eau , as-tu essayé ?
C'est ce qu'utilisent certains carrossiers pour dépolir et préparer les tôles avant d'y apposer la couche d'aprêt.

Je dis çà juste pour une question de prix, mais je vois que tu as trouvé ton bonheur Hubert !! Very Happy

Invité
Invité


Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par Albatros le Mer 27 Juin 2012 - 18:50

Bonjour
La même chose en rouleau de 3 mètres (coopérative maritime ile d' Oléron) : 6 buzuks nets.
Là-bas ça sert à décrasser l' inox. C' est un produit de la marque 3M (Abrasifs Nicols Vert)
Si j' y avais pensé plus tôt. Embarassed

Albatros

Messages : 682
Date d'inscription : 16/06/2012
Localisation : Vendée

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par H. MALLET le Jeu 28 Juin 2012 - 10:51

Pour répondre à WDocquois, j'ai essayé le 400, même le 600 mais sans résultat.
En effet, si ces papiers donnent un aspect physique de surface trés satisfaisant, l'aspect optique lui ne l'est pas.
En effet et pour respecter les conventions du modèle d'arsenal, il n'y aura pas de peinture ; en conséquence, les tôles de maillechort devront avoir le même aspect qu'une tôle electrozinguée à l'échelle 1.
Ces gommes et cet abrasif donnent un aspect trés satisfaisant et surtout sans aucune rayure visible.
Pour Lalouippe, des rouleaux de 3 m ! Mon atelier n'est pas trés grand.
Bien cordialement

H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par J-P Ducret le Jeu 28 Juin 2012 - 11:52

Hello grand Maître Hubert,
Comme d'habitude, de la réflexion vient l'action ; bravo pour la rouleuse de plaques. je vois que tu investis dans la construction métallique, je pense que j'aurais un jour besoin de ta machine...
Pour ce qui est du maillechort, je crois , non j'en suis sûr, que cet alliage particulier qui sera bientôt interdit dans sa composition actuelle, s'oxyde très lentement et devient gris mat.
il est indispensable que tu laisses ton métal se patiner puis de le frotter avec tes divers gratte-dos ce qui laissera une patine dans les angles ou dans les creux ( comme un jus en peinture) puis de passer une huile anti-oxydation ( produits d'antan) qu'on trouve en petit flacon chez Laverdure et autre HBM dans le faubourg.
Je vais essayer de passer qques photos des patines de mon "Cyrano".
A très bientôt

J-Pascal

J-P Ducret

Messages : 108
Date d'inscription : 27/06/2012

Revenir en haut Aller en bas

Re: Canot porte torpille 1887

Message par Contenu sponsorisé Aujourd'hui à 22:45


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
