Re: La licorne de Pierre Hachette

Message par pierre69 le Dim 2 Fév 2014 - 23:24

Ok!!! Merci Guido Very Happy.
Aussi je m'étonnais que le WZM ne l'eût point cité!No
Les jottereaux sont en résine moulée  en un bloc avec la figure de proue et je n'ai pas pensé ni à regarder, ni à m'interroger de ce côté study.

Merci Alain  Very Happy J'ai tout compris maintenant. cheers J'imagine déjà la gueule de la  bête !

Avec toute ma reconnaissance.
Pierre

pierre69

Messages : 93
Date d'inscription : 18/06/2012

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par pierre69 le Dim 9 Fév 2014 - 21:31

Bonjour,

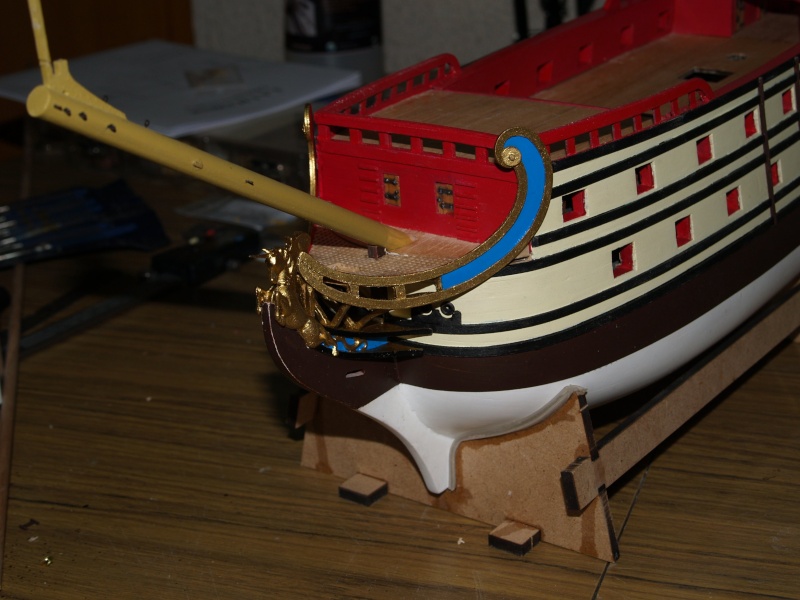

Voila le montage (pas encore fixé définitivement) avec les recommandations de A.D Design!.




avec les gogues.




J'espère que l'échelle et la forme conviennent car j' ai bien essayé de me représenter l'affaire à partir de certaines données:
Les gogues de l'Hermione,


De plus, si l'on admet que le Capitaine haddock avait une largeur d'assise d'environ 36 cm, ce qui donne au 1/72: 5mm et qu'il ai put hériter d'un patrimoine génétique préservé de ces ancêtres, celui du Chevalier François de Haddock aurait pu mesurer lui aussi 36 cm! et par extrapolation:les hommes d'équipage aussi!
D'où le diamètre du fût de 6 mm (43.2 cm) . Suffisant à mon avis.
Maintenant, était ce que qu'il fallait faire?????

@+ Pierre
avatar
pierre69

Messages : 93
Date d'inscription : 18/06/2012
Age : 54
Localisation : LYON 4eme

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par Jack57 le Lun 10 Fév 2014 - 17:21

Bonjour Pierre69,
Ta Licorne est très belle, j ai une question concernant la couleur bleu que tu appliquer en avant et arrière, quel est la marque et le code , car celui prévu dans Hachette je ne peu l avoir au Québec (Canada ) car chez le marchand il mon vendu l équivalent dans Humbrol doit le mat 109 et je trouve cela foncé .
Merci de ta collaboration.
Jack57
avatar
Jack57

Messages : 127
Date d'inscription : 19/08/2012
Age : 59
Localisation : Québec P.Q CANADA

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par pierre69 le Lun 10 Fév 2014 - 18:30

Bonjour jack, Ta Licorne est très bien aussi Very Happy
C'est de la TAMIYA COLOR acrylic paint mini ref: sky blue X-14 que je dilue un peu avec du X-20A de la même marque.
J'ai pris cette peinture brillante et je passe un verni mat par dessus.
Voilà.
en esperant que tu trouves l'équivallent:
[Vous devez être inscrit et connecté pour voir ce lien]
@+
Pierre
avatar
pierre69

Messages : 93
Date d'inscription : 18/06/2012
Age : 54
Localisation : LYON 4eme

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par CRI-CRI le Mar 11 Fév 2014 - 9:24

Bonjour,

Belle réalisation qui rend bien l'aspect un peu BD du modèle (c'est ce qui fait une grande partie de son charme, à mon avis)

Par contre, je trouve les herpes de la proue qui sont cintrées dans un seul plan un peu trop "toc" contreplaqué, mais ce n'est qu'un détail

Pour de la résine, la figure de proue est très sympa, une fois mise en peinture

Bravo pour le tout qui est très bien engagé (la mise en peinture de la carène est nickel !)

CRI-CRI

Messages : 2420
Date d'inscription : 27/06/2013

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par Alain Degny le Mar 11 Fév 2014 - 9:43

Pierre. Il serait bien d'ombrer ta figure de proue au bitume de Judée pour faire ressortir les reliefs et faire disparaître cet aspect clinquant digne d'un casino de Las Vegas.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13903
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par wills le Mar 11 Fév 2014 - 10:40

Oui ombre un peu les creux des dorures çà lui donneras du volume à la licorne.
avatar
wills

Messages : 648
Date d'inscription : 10/11/2013

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par André MIOSSEC le Mar 11 Fév 2014 - 11:03

Very Happy

Un capitaine ne venait jamais, éventuellement le second, mais au grand jamais le capitaine, traîner ses souliers à boucle vers le gaillard d'avant et par conséquence poser son cul auguste sur les gogues de la poulaine. Monsieur de ... caguait dans sa bouteille individuelle. Faut donc trouver une autre unité de mesure que le popotin d'un Haddock pour mesurer ton trône des latrines.    sunny
avatar
André MIOSSEC

Messages : 1306
Date d'inscription : 20/11/2013
Age : 77
Localisation : Plougastel

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par Alain Degny le Mar 11 Fév 2014 - 11:07

Le Second, et encore. C'est quand il avait un début de tourista et qu'il n'aurait jamais eu le temps d'atteindre la bouteille bâbord sans colorer sa belle culotte rouge.  affraid

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13903
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par pierre69 le Mar 11 Fév 2014 - 18:19

Bonjour,
Oui je savais très bien que le capitaine n'utilisait pas les gogues de poulaine d'où l'extrapolation aux hommes d'équipage Very Happy .
L'échelle (visuellement et la forme) semble t elle correcte? je suppose que si c'était disproportionné ou inesthétique, vous l'auriez souligné n'est ce pas?
J'ai commandé du bitume de judée pour les ombrages: c'est une excellente idée.
En tous cas les histoires de gogues suscitent toujours commentaires et digressions! Very Happy et fait couler beaucoup d'encre!
Merci pour vos commentaires et conseils.
@+
Pierre

avatar
pierre69

Messages : 93
Date d'inscription : 18/06/2012
Age : 54
Localisation : LYON 4eme

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par Alain Degny le Mar 11 Fév 2014 - 18:30

Les échelles sont bien, tout comme ta Licorne, d'ailleurs. Le forum, c'est comme un resto. Plus tu sers de la qualité, plus la clientèle devient exigente.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13903
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par pierre69 le Mar 11 Fév 2014 - 19:14


Merci Alain,
Pour les ombrages, je suppose qu'il faille diluer le produit pour faire une sorte de glacis à essuyer pour ne laisser que ce qui est en creux non?
Ca se dilue avec quoi? je n'ai jamais utilisé de bitume de judée.
Pour les herpes, celles en contreplaqué ne sont , en effet, pas folichonnes mais je ne sais pas ce qui ne va pas: trop rectilignes? celle du dessous doit entrer plus sous le caillebotis?
Merci.
@+
Pierre
avatar
pierre69

Messages : 93
Date d'inscription : 18/06/2012
Age : 54
Localisation : LYON 4eme

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par André MIOSSEC le Mar 11 Fév 2014 - 19:30

C'est vrai, Pierre, nous sommes restés très gamins et faisons encore nos délices des expressions pipi/caca des cours d'école de notre enfance. C'est aussi probablement pour la même raison que nous faisons encore des petits bateaux à nos âges.

Pour le bitume, tout dépendra de la présentation sous laquelle tu recevras ton matériau. Tu peux l'avoir en poudre ou en liquide, mais le plus souvent il est en vrac, sous forme de cristaux brisés. On le dilue à l'essence, cependant j'en ai reçu une fois, en liquide, tout préparé, dilué à l'alcool.   sunny
avatar
André MIOSSEC

Messages : 1306
Date d'inscription : 20/11/2013
Age : 77
Localisation : Plougastel

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par Alain Degny le Mar 11 Fév 2014 - 20:11

Herpes. Ne vas pas bousiller ce qui est fait. Par contre, tu peux améliorer l'aspect trop plat de ces herpes.



Sur la partie haute de la grande herpe, colle une baguette arrondie en demi-cercle (rouge), la partie plate étant collée sur la herpe préalablement poncée.

Sur la partie basse de la grande herpe, colle une baguette de même forme, mais d'une section plus petite.

Sur la petite herpe, colle deux baguettes, toujours arrondies en demi-cercle, mais de même section (vert).

Avant cela, réduis la largeur (bleu) des jambettes qui doivent faire la même largeur que la partie que l'on voit sous les herpes.



La volute (vert), cela risque d'être très compliqué à faire. Pour simplifier, tu vas la réaliser en mastic époxy, genre Milliput. Tu poses un mince boudin dans le prolongement de la baguette (et bien sur de même taille). Tu peux le retravailler un certain temps et quand il est polymérisé, tu peux le fignoler en limant, ponçant, etc.Une fois doré, on ne verra même pas le raccord.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13903
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par pierre69 le Mar 11 Fév 2014 - 20:57

Whaou! beau challenge!cheers
Je vais essayer!
Merci Alain.
Pour André, le bitume commandé sera en flacon déjà prêt.
ça fait plaisir de se sentir épaulé et conseillé par des pros du "bâtiment" lol!
@+
Pierre
avatar
pierre69

Messages : 93
Date d'inscription : 18/06/2012
Age : 54
Localisation : LYON 4eme

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par cocovert le Mar 11 Fév 2014 - 21:46

superbe Pierre, vas y fonces ça en vaut le coup et tu sortiras du lot commun  cheers
avatar
cocovert

Messages : 2679
Date d'inscription : 16/06/2012
Age : 45
Localisation : paris

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par CRI-CRI le Mar 11 Fév 2014 - 22:04

Excellentes suggestions d'Alain, pour les herpes, qui ont le mérite de sauvegarder l'existant

J'ai noté toutefois qu'effectivement, celle du bas devrait décrire une courbe rentrante par rapport à celle du haut

Je pense que les jambettes sont trop angulées entre le haut et le bas

[Vous devez être inscrit et connecté pour voir ce lien]

Mais avec les modifs préconisées par Alain, ce sera déjà beaucoup plus naturel

Pour la volute, éventuellement dégager un creux avec une petite gouge bien tranchante, poncer pour arrondir un peu le relief ainsi créé, et repeindre ?

CRI-CRI

Messages : 2420
Date d'inscription : 27/06/2013

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par pierre69 le Mar 11 Fév 2014 - 23:06

Oui! merci CRI-CRI, je vois bien maintenant où se situe le problème de la petite herpe.
avatar
pierre69

Messages : 93
Date d'inscription : 18/06/2012
Age : 54
Localisation : LYON 4eme

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par CRI-CRI le Mer 12 Fév 2014 - 14:11

A toutes fins utiles, extrait des plans du Brillant, dont Hergé s'est largement inspiré pour sa Licorne :



Apparemment, les herpes sont en projection cylindrique, et c'est ce que Hachette a suivi, mais pas Hergé dans son dessin, qui paraît de ce fait nettement plus fluide avec la herpe inférieure qui rentre pas mal (projection cylindro-conique)

A noter que la volute frontale, juste derrière la figure de proue, est nettement plus proche du dessin Hergé que du plan Hachette, malheureusement un peu rikiki de ce côté-là

Toutefois, il a commis (lui ou un autre... voir ci-dessous) une petite erreur : ses herpes sont flottantes jusqu'au niveau de la volute supérieure : on voit la muraille rouge à travers...

Il est d'ailleurs plus que probable que tous ces dessins sont plutôt l'oeuvre de Jacques Martin (Homonyme sans rapport avec le défunt animateur télé), également co-auteur de l'album de la collection de chromos "Voir et Savoir" consacrée à la Marine des Origines à 1700

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

CRI-CRI

Messages : 2420
Date d'inscription : 27/06/2013

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par pierre69 le Mer 12 Fév 2014 - 19:24

Bonsoir CRI-CRI,
Merci pour ces compléments d'information.
Je pense ,dans un premier temps, garder les herpes comme celles du Brillant et les modifier suivant les conseils d'Alain.
Si ça ne me plait pas, je ferais une V2 avec herpes flottantes et projection cylindro-conique.(et là, il y a du job! car il faut tout refaire)j'ai au moins les différentes cotes et je sais vers quoi tendre donc plus "facile" que de partir de rien sans savoir ce que l'on va obtenir.

Merci aussi pour la littérature, très instructive: très sympa cheers
@+
Pierre
avatar
pierre69

Messages : 93
Date d'inscription : 18/06/2012
Age : 54
Localisation : LYON 4eme

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par lesarde le Ven 14 Fév 2014 - 7:38

tableau pour les couleurs
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
lesarde

Messages : 44
Date d'inscription : 08/02/2013
Age : 50
Localisation : belgique

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par pierre69 le Ven 14 Fév 2014 - 17:26

Merci lesarde, ça servira toujours! Very Happy

Voici le coté bâbord des herpes new look. Il y a quelques retouches de dorure... mais c'est la volute que je trouve pas top, il manque quelque chose mais quoi? ou pas! Question
Dites moi si c'est correct, en tout cas c'est nettement mieux.



J'ai utilisé une baguette demi-ronde de 1.5mm en haut de la grande herpe et trois baguettes demi-ronde de 1 mm pour le bas de la grande et le haut et le bas de la petite.
J'ai essayé en baguette carrée bois de 1 mm et arrondi par ponçage mais il y avais trop d'inégalités alors j'ai trouvé du styrène :plus facile à dompter.
@+ pour l'autre côté.
Pierre
avatar
pierre69

Messages : 93
Date d'inscription : 18/06/2012
Age : 54
Localisation : LYON 4eme

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par Alain Degny le Ven 14 Fév 2014 - 20:01

Là, cela n'a plus rien à voir. Ce qui manque, c'est juste un petit virage au frein à main pour terminer la volute (rouge).



De nouveau, c'est très très bien.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13903
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par pierre69 le Ven 14 Fév 2014 - 22:26

Bonsoir, merci pour le correctif !

La derniere volute est plus réussie Mad







et puis la licorne.
avatar
pierre69

Messages : 93
Date d'inscription : 18/06/2012
Age : 54
Localisation : LYON 4eme

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par Alain Degny le Ven 14 Fév 2014 - 23:30

Le jeu en valait la chandelle. Bravo Pierre!

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13903
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par Jean-Marc 83 le Sam 15 Fév 2014 - 9:39

Superbement faites ces herpes  cheers elles donnent vraiment un autre cachet a la proue.

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La licorne de Pierre Hachette

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
