L'Artésien au 1/36 par Gérard Chenivesse Empty L'Artésien au 1/36 par Gérard Chenivesse

Message par gérard 2 Sam 13 Avr 2013 - 17:32

Bon, je vais commencer à mettre quelques photos de mon modèle, commencé il y a un peu plus de 2000 heures.
Je ne vous mets pas tout (un peu plus d'un millier de photos), mais les principales :

Le "bloc" arrière et les premiers couples arrières.
La présentation du modèle est prévue ouverte sur babord, où seuls les couples de levée sont entiers. La partie tribord sera entièrement terminée
L'Artésien au 1/36 par Gérard Chenivesse Arte0110

L'Artésien au 1/36 par Gérard Chenivesse Arte0210
Les extérieurs seront finis et bordés plus tard, quand l'intérieur sera arrivé aux baux des gaillards fixés, afin d'assurer une bonne rigidité.
Avant la pose du vaigrage, les couples sont parés à la ponceuse circulaire proxxon, puis raclés (je ne ponce jamais à la main).
L'Artésien au 1/36 par Gérard Chenivesse Arte0310
Le traçage du livet du premier pont se fait au trusquin, appuyant sur un réglet permettant ainsi le traçage en intérieur.
L'Artésien au 1/36 par Gérard Chenivesse Arte0311
La serre-bauquière du premier pont est posée, la juxtaposition des différents éléments se faisant dans les règles de l'Art.
L'Artésien au 1/36 par Gérard Chenivesse Arte0410
L'arrière reçoit son ossature, afin de rigidifier l'ensemble.
L'Artésien au 1/36 par Gérard Chenivesse Arte0411

L'Artésien au 1/36 par Gérard Chenivesse Arte0412
Le vaigrage de laz cale étant mis en place, installation de l'étambrai du grand mat.

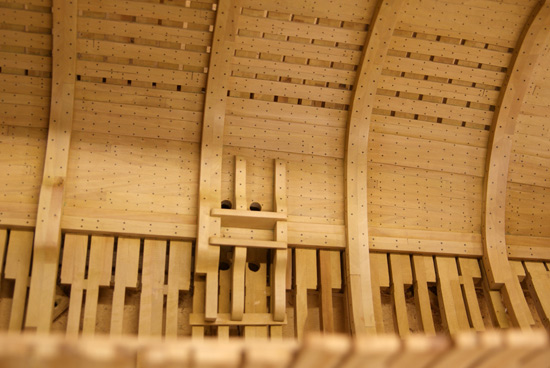

L'Artésien au 1/36 par Gérard Chenivesse Arte0510
Tous les "clous" que l'on aperçoit sont réalisés en ébène, le diamétre vu étant égal à 1/4 ou 1/5 de l'épaisseur clouée.

Je ne peut pas tout mettre en même temps ; la suite pour plus tard.
Gérard

gérard 2

Messages : 8
Date d'inscription : 09/04/2013
Age : 79
Localisation : Saint Memmie Marne

http://pagesperso-orange.fr/chenivesse-maquettes

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par Invité Sam 13 Avr 2013 - 17:43

Toujours aussi exceptionnel, Gérard Wink

Invité
Invité


Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par Marc Sam 13 Avr 2013 - 18:30

C'est un régal de pouvoir contempler un tel travail cheers
Marc
Marc

Messages : 3194
Date d'inscription : 18/06/2012
Age : 59
Localisation : Caluire

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par Guido54 Sam 13 Avr 2013 - 18:51

Magnifique. cheers Je regrette simplement qu'il n'y ai pas plus de photos.....

J'aurai juste une question : le trusquin monté sur réglet avec son pied est-il un outil "maison" ? Si ce n'est pas le cas, peut-on savoir où tu te l'es procuré ?

Bien cordialement,


Guido54
Guido54

Messages : 2724
Date d'inscription : 01/11/2012
Age : 73
Localisation : Nancy

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par gérard 2 Sam 13 Avr 2013 - 19:12

Bonjour,
comme je l'ai dit, il y aura plein d'autres photos, mais je ne veux pas faire 5 pages en une fois !
Le trusquin est un vrai, acheté chez Otelo, réf 44 010005 (je n'ai pas d'action, et ça doit se trouver chez tous les fournisseurs pour l'industrie.
Gérard

gérard 2

Messages : 8
Date d'inscription : 09/04/2013
Age : 79
Localisation : Saint Memmie Marne

http://pagesperso-orange.fr/chenivesse-maquettes

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par Guido54 Sam 13 Avr 2013 - 19:31

Super.

je l'ai trouvé ici

[Vous devez être inscrit et connecté pour voir ce lien]

C'est moins cher que je ne le craignais.

Merci beaucoup, cheers
Guido54
Guido54

Messages : 2724
Date d'inscription : 01/11/2012
Age : 73
Localisation : Nancy

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par † Michel Saunier Sam 13 Avr 2013 - 21:07

Un très beau travail qui surpasse celui du SR, mais je vous avais dit qu'il y avait des trésors.
† Michel Saunier
† Michel Saunier

Messages : 3672
Date d'inscription : 20/06/2012
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par Invité Sam 13 Avr 2013 - 21:27

Une raison de plus pour ne pas poster d'avancement de mes travaux .. Crying or Very sad
Mille photos affraid.. c'est quand même pas un peu du narcissisme Gérard ??
une photo toutes les 2 heures .. lol!

Invité
Invité


Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par † Michel Saunier Sam 13 Avr 2013 - 21:43

Tu connais mal Gérard.
Si il dit mille, cela ne doit pas être très loin, c'est un drogue de la photo.
† Michel Saunier
† Michel Saunier

Messages : 3672
Date d'inscription : 20/06/2012
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par stf67 Sam 13 Avr 2013 - 22:19

Je ne me lasse pas de regarder ce modèle, j'adore cheers

Quelle précision Very Happy

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
stf67
stf67
Admin

Messages : 5953
Date d'inscription : 12/06/2012
Age : 48
Localisation : PLOUIDER

https://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par stf67 Sam 13 Avr 2013 - 22:22

Michel Saunier a écrit:Tu connais mal Gérard.
(...) c'est un drogue de la photo.

Ah oui, un des nombreux talents de Gérard cheers

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
stf67
stf67
Admin

Messages : 5953
Date d'inscription : 12/06/2012
Age : 48
Localisation : PLOUIDER

https://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par Guido54 Sam 13 Avr 2013 - 22:28

Gérard, n'ai pas peur d'abuser nous sommes nombreux à être accros de photos de tel chef-d’œuvre ! Cela nous fait rêver ...... sunny
Guido54
Guido54

Messages : 2724
Date d'inscription : 01/11/2012
Age : 73
Localisation : Nancy

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par pito44 Dim 14 Avr 2013 - 22:17

Simplement magnifique! Vivement la suite,c'est vrai que ça nous fait rêver de tel chef d'oeuvre affraid
Amicalement pito
pito44
pito44

Messages : 142
Date d'inscription : 13/09/2012
Age : 74
Localisation : saint brevin l'ocean 44

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par Jérôme L.Olivier Lun 15 Avr 2013 - 11:09

Magnifique ! L'arsenal fait vraiment rêver ! Very Happy
Du magnifique boulot et comme les copains je réclame un sur plus de photos ! cheers
Jérôme L.Olivier
Jérôme L.Olivier

Messages : 2950
Date d'inscription : 14/08/2012
Age : 40
Localisation : Haute Normandie

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par gérard 2 Lun 15 Avr 2013 - 12:14

Bonjour,
un peu de photos en plus :
La mise en place des porques.
Le vaigrage est d'abord protégé par un collant large de 50 mm transparent pour éviter les fuites de colle sur le vaigrage.
Les différents éléments sont ajustés sur le vaigrage ; la partie interne des porques se faisant après démoulage. Il faut compter sur l'élasticité de l'ensemble qui se trouve coincé sous les serres-bauquières.
L'Artésien au 1/36 par Gérard Chenivesse Arte0511

4 des 6 guirlandes qui renforcent l'étrave
L'Artésien au 1/36 par Gérard Chenivesse Arte0512

La mise en place de la première demie cloison transversale ; à babord, seule la charpente est montée.
L'Artésien au 1/36 par Gérard Chenivesse Arte0610

l'ajustement du puits aux boulets, avec la réalisation de quelques panneaux.
L'Artésien au 1/36 par Gérard Chenivesse Arte0611

L'Artésien au 1/36 par Gérard Chenivesse Arte0612

l'archipompe d'artimon
L'Artésien au 1/36 par Gérard Chenivesse Arte0613

L'Artésien au 1/36 par Gérard Chenivesse Arte0614

Le début de la pose du plancher (en sicomore)

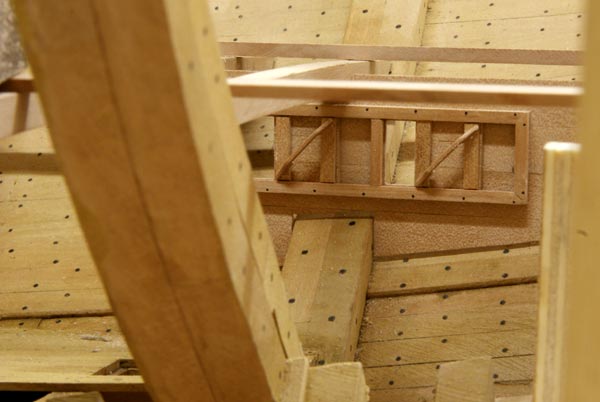

L'Artésien au 1/36 par Gérard Chenivesse Arte0615

L'Artésien au 1/36 par Gérard Chenivesse Arte0616

L'Artésien au 1/36 par Gérard Chenivesse Arte0710

Pendant ce temps, les différents baux du premier pont sont découpés sur robot.
L'Artésien au 1/36 par Gérard Chenivesse Arte0810

L'Artésien au 1/36 par Gérard Chenivesse Arte0811

L'équipement de la cale sur l'avant. On voit les premiers baux du premier pont mis en place.
L'Artésien au 1/36 par Gérard Chenivesse Arte0812

L'Artésien au 1/36 par Gérard Chenivesse Arte0813

La troisième série d'images portera sur la mise en place de ce premier pont.

Cette suite à venir.
Gérard

gérard 2

Messages : 8
Date d'inscription : 09/04/2013
Age : 79
Localisation : Saint Memmie Marne

http://pagesperso-orange.fr/chenivesse-maquettes

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par frederic Ravinet Lun 15 Avr 2013 - 20:18

Et bien, pour une baffe, c'est une baffe !!!
Je trouve ce travail admirable et totalement impressionnant. Il est vrai que je suis débutant ..... Mais je sais aussi admirer un travail, même s'il me fait peur par sa qualité et sa beauté.
Bravo ..... Comme tout le monde j'attends bien entendu la suite !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.
frederic Ravinet
frederic Ravinet
Admin

Messages : 4983
Date d'inscription : 12/06/2012
Age : 68
Localisation : AMBOISE

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par petitgabarit Lun 15 Avr 2013 - 20:31

quel boulot un vrai plaisir je suis loin de cette perfection
petitgabarit
petitgabarit

Messages : 76
Date d'inscription : 14/03/2013
Age : 56
Localisation : plouvorn 29640

http://loudewing@hotmail.fr

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par marcel47 Mar 16 Avr 2013 - 11:18

très très beau travaille moi aussi je suis loin d'être ace niveau de perfection et pourtant je m'accroche comme on dit chacun fait avec les capacité qu'il a
mais encore baveau
marcel47
marcel47

Messages : 566
Date d'inscription : 17/06/2012
Age : 67
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par xander898 Mar 16 Avr 2013 - 18:48

Splendide, ca donne vraiment envie d'aller plus loin
xander898
xander898

Messages : 404
Date d'inscription : 17/02/2013
Age : 49
Localisation : Mennecy

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par Guido54 Mar 16 Avr 2013 - 18:52

Travail admirable au sens premier du terme ! cheers

J'aime particulièrement la dernière photo, avec les copeaux qui sont à l'échelle, on croirait voir un chantier de l'époque ...

Juste une question, tu parles de la découpe des baux sur robot. Qu'entends-tu par là ? scratch

Cordialement,
Guido54
Guido54

Messages : 2724
Date d'inscription : 01/11/2012
Age : 73
Localisation : Nancy

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par Hussard Mar 16 Avr 2013 - 19:34

C'est inoui , je ne vois rien d'autre à dire cheers
Hussard
Hussard

Messages : 645
Date d'inscription : 18/08/2012
Age : 56
Localisation : Bruxelles

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par gérard 2 Mer 17 Avr 2013 - 7:23

Bonjour,
le robot, c'est une broche de défonceuse montée sur un portique se déplaçant sur les 3 axes par l'intermédiaire de moteurs pas à pas, commandé par un ordinateur et le logiciel qui va bien.
Pour le prix d'une petite voiture neuve, je m'étais équipé pour les maquettes d'architectures.
On peut scanner une découpe à faire, convertir le fichier en dxf, rentrer ce fichier dans l'ordinateur, attribuer un diamètre d'outil, des vitesses d'avance, des profondeurs de passe, etc.
Un exemple de pièces réalisées : découpes de cornières en maillechort de 2 mm d'épaisseur, les ailes des cornières faisant 0,3 mm d'épaisseur :
L'Artésien au 1/36 par Gérard Chenivesse Profil10

Je l'utilise pour toutes les pièces répétitives (baux en 1 ou 2 parties, affûts de canon, caillebotis)

Gérard

gérard 2

Messages : 8
Date d'inscription : 09/04/2013
Age : 79
Localisation : Saint Memmie Marne

http://pagesperso-orange.fr/chenivesse-maquettes

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par marcel47 Mer 17 Avr 2013 - 7:52

oui d'Accor et on peut voir la machine qui fait ça
sinon beau boulot
marcel47
marcel47

Messages : 566
Date d'inscription : 17/06/2012
Age : 67
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par Guido54 Mer 17 Avr 2013 - 8:15

Merci Gérard, c'est bien ce que je pensais.

Tu vas faire de nombreux envieux ... moi en premier ... Cool

Guido54
Guido54

Messages : 2724
Date d'inscription : 01/11/2012
Age : 73
Localisation : Nancy

Revenir en haut Aller en bas

L'Artésien au 1/36 par Gérard Chenivesse Empty Re: L'Artésien au 1/36 par Gérard Chenivesse

Message par a.piot Mer 17 Avr 2013 - 8:56

Attention ,si Gérard sort son matériel ,vous allez tous abandonner lol!
cheers
a.piot
a.piot

Messages : 3079
Date d'inscription : 26/08/2012
Age : 78
Localisation : chatillon sur indre /oleron

https://sites.google.com/site/voiliersanciens/home

Revenir en haut Aller en bas
