Re: Machine à curer les ports

Message par dobel alain le Mar 1 Oct 2013 - 20:26

j'ai trouvé chez Leroy Merlin du fil laiton annoncé à 0,8 mais mesuré à 0,72 bobine de 50 m pour 10€95 il y avait aussi du fil en cuivre de la même taille mais je ne me souviens plus du prix au rayon quincaillerie (je ne fait pas de pub)

dobel alain

Messages : 1249
Date d'inscription : 20/03/2013

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par kangoo91 le Mar 1 Oct 2013 - 21:50

dobel alain a écrit:j'ai trouvé chez Leroy Merlin du fil laiton annoncé à 0,8 mais mesuré à 0,72 bobine de 50 m pour 10€95 il y avait aussi du fil en cuivre de la même taille mais je ne me souviens plus du prix au rayon quincaillerie (je ne fait pas de pub)
Du 0.4 et du 0.8 laiton ou cuivre. Il me semble au même prix. Et aussi chez les autres bricomachin....

Laurent

kangoo91
Modérateur

Messages : 5546
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par michel rosensohn le Mer 2 Oct 2013 - 6:27

Pour le laiton ou le cuivre, il est vrai que l'on en trouve un peu partout. Ce qui est le plus difficile à trouver ce sont les mini-forets qui vont avec.

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par Alain Degny le Mer 2 Oct 2013 - 10:51

Des mini-forets, tu en trouves chez Multirex et ailleurs. Certains de nos amis les remplacent par du fil rigide épointé, qu'ils montent sur leur mini-perceuse. Je n'ai jamais essayé (par fainéantise), mais ils sont unanimement satisfaits du résultat et c'est forcément une économie substantielle.

Même en utilisant un mandrin à main, les petits diamètres cassent comme du verre.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13025
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par Alain Fosse le Mer 2 Oct 2013 - 11:39

Alain Degny a écrit:Des mini-forets, tu en trouves chez Multirex et ailleurs.
Bonjour,
Rien de plus simple à trouver :

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

Alain Fosse

Messages : 1860
Date d'inscription : 27/06/2012
Age : 20
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par Guido54 le Mer 2 Oct 2013 - 12:37

michel rosensohn a écrit:Par contre, le cuivre des bobines électrique présente le problème d'être ciré, ou verni. Pour souder, il ne faut pas oublier de bien poncer les parties à assembler.
Bonjour Michel,

Superbe travail.  cheers

Pour décaper le fil, as-tu essayé de le tremper dans de l'acétone pour dissoudre le vernis ?

Cela sera plus simple que de poncer et tu garderas un aspect parfaitement lisse (sauf si tu veux le supprimer naturellement ...).pirat

rdt

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par michel rosensohn le Jeu 3 Oct 2013 - 6:46

Bonjour à tous,
Guido, J'ai essayé l'acétone, cela marche bien. Alain Fosse, merci pour les adresses, amazon est apparemment le moins chère. Par contre, la qualité est-elle la même d'un site à l'autre ? D'autre part, je serai assez tenté par le fil rigide épointé, comment cela fonctionne t-il ?

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par Guido54 le Jeu 3 Oct 2013 - 8:54

Michel,

Si tu commandes sur Amazon, commande sur Amazon.de (amazon allemand). C'est généralement moins cher. Il suffit de comparer en ouvrant les deux en même temps (attention, pour l'Allemagne, les frais de ports sont à ajouter). Tu peux utiliser ton identifiant et mot de passe Amazon.fr et les garanties sont identiques.

Cette différence de prix est incompréhensible car il s'agit souvent du même fournisseur. J'ai ainsi acheté un niveau électronique deux fois moins cher alors que le fournisseur était chinois et expédiait depuis Hong Kong ......

C'est d'autant plus incompréhensible que le taux de TVA luxembourgeois est plus bas que le taux allemand  de 5 % .... Suspect

Il n'y a pas de regret à avoir côté "social" car Amazon.fr est basé au Luxembourg. Donc, de toute façon, ils ne versent pas un centime de taxes et de cotisation sociale en France......

La seule explication est qu'ils s'alignent sur les prix de la concurrence du pays (la vie est effectivement moins chère en Allemagne qu'en France comme le confirmeront nos collègues frontaliers).

Crdt,

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par Pierre Rouanne le Jeu 3 Oct 2013 - 10:24

De la corde à piano dont l'extrémité est coupée ou meulée en biais bien marqué fait dans le bois le même effet qu'un forêt et cela jusqu'à 1 mm.

Pierre Rouanne

Messages : 287
Date d'inscription : 05/07/2012

http://pierre.rouanne.pagesperso-orange.fr

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par Albatros le Jeu 3 Oct 2013 - 12:09

Bonjour.

Pour les micros-forêts : l' aiguille coupée d' une seringue (vérifier le diamètre
chez votre pharmacienne adorée avant d' acheter).
PS : Ca va sans dire mais ça va mieux en le disant : c' est le bout pointu qui perce.

Albatros

Messages : 682
Date d'inscription : 16/06/2012
Localisation : Vendée

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par bernardw le Jeu 3 Oct 2013 - 18:06

michel rosensohn a écrit:
Bonjour à tous,
D'autre part, je serai assez tenté par le fil rigide épointé, comment cela fonctionne t-il ?
Voir ici: [Vous devez être inscrit et connecté pour voir ce lien]

bernardw

Messages : 1349
Date d'inscription : 10/09/2012
Age : 68
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par michel rosensohn le Mar 22 Oct 2013 - 18:33

Bonjour à tous,

Ayant une petite semaine de congé, j'en profite pour faire une petite avancée. J'avais décider de me lancer dans la construction des roues, car c'est un gros morceau à faire dans ce projet.
La grande roue en construction.



Un côté presque fini, et l'autre bien avancé. Encore à faire : l'intérieur de la grande roue, le deuxième tour de la grande roue, la petite roue dans son intégralité, le cloutage de l'ensemble des deux roues.
La suite certainement demain.

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par frederic Ravinet le Mar 22 Oct 2013 - 20:29

La précision à obtenir doit demander beaucoup de travail .... Malgré l'apparence, je suppose que tu as du te poser beaucoup de questions et de travail pour arriver à cela. En tout cas .... Bravo !!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4950
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par michel rosensohn le Mar 22 Oct 2013 - 20:53

Juste pour te donner un ordre d'idée, la première flasque m'a prise toute la journée. Le plus dur est qu'il faut que l'axe soit exactement au centre de la roue et que le contour soit parfaitement rond. De plus, il faut que le boisage des deux flasques soient identique afin qu'une fois montée, la roue présente une symétrie parfaite. Pour les questions, cela va encore car la monographie est bien expliquer. C'est vrai que ces deux roues sont une grosse partie de la construction, mais le plus dur restera, je pense, les deux cuillères de curage. C'est certainement ce que je vais entreprendre de fabriquer après les deux roues.

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par frederic Ravinet le Mer 23 Oct 2013 - 7:08

Je m'en doutais !!! J'attend la suite !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4950
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par michel rosensohn le Mer 23 Oct 2013 - 19:14

Et ben, voila la suite


Vue de 3/4. Un peu flou, mais bon cela reste visible.

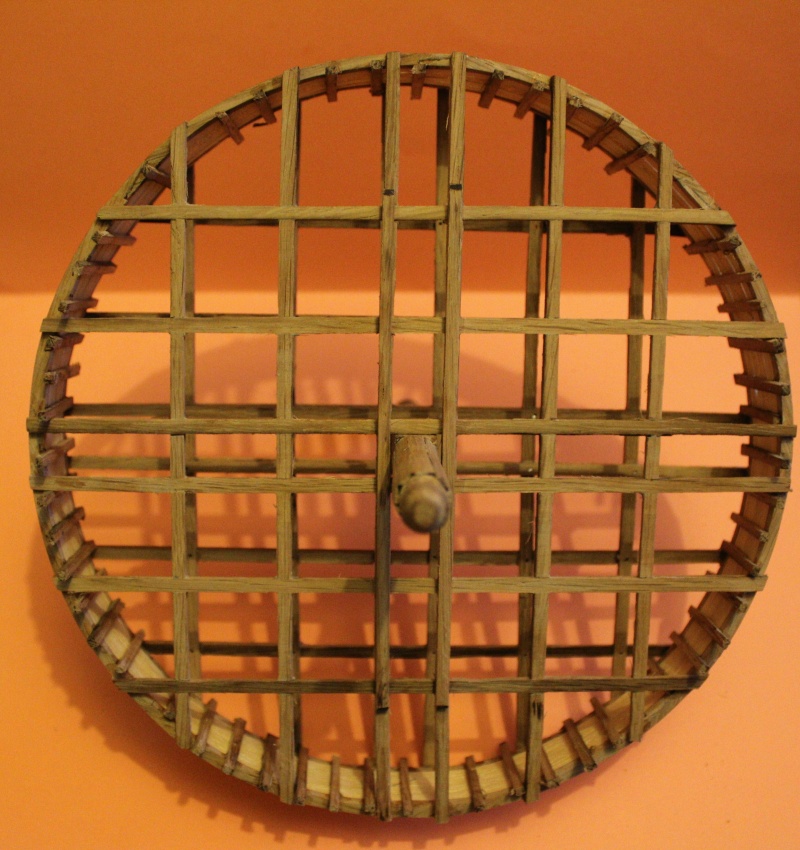

Vue de face. Les tasseaux restes à couper, mais la colle n'était pas encore sèche. Il en reste d'ailleurs quelques uns à ajouter.

Vue dans ce qui sera son élément définitif.
Demain début de construction de la petite roue.

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par frederic Ravinet le Jeu 24 Oct 2013 - 13:30

Et bien voilà qui est parfait !!! Joli montage !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4950
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par Marc le Jeu 24 Oct 2013 - 16:23

C'est Bôoooo cheers

Un régal à suivre, cette maquette.
Vivement la suite...bounce

Marc

Messages : 3200
Date d'inscription : 18/06/2012
Age : 52
Localisation : Caluire

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par michel rosensohn le Jeu 24 Oct 2013 - 17:32

Je doit avouer que je suis heureusement surpris par cette maquette. Elle convient vraiment à un débutant en arsenal. Elle parait simple de conception, mais a des difficultés que l'on n'appréhende pas forcement au début, et qui oblige à une grande concentration, mais aussi quant même à une certaine dextérité. Par contre, elle n'engage pas trop longtemps sur la durée de sa réalisation. Je pense qu'une foi finie, je lui adjoindrai sa marie-salope qui d’ailleurs et aussi décrite dans la monographie. Merci à Monsieur Delacroix pour la qualité de cette monographie.

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par michel rosensohn le Jeu 24 Oct 2013 - 18:57


J'ai oublier de décrire ma façon de fabrication de la grande roue. Je le fait donc sur la petite. Après avoir débité les pièces nécessaires, je colle la première flasque sur un des cotés d'un calque pris sur le plan, à la dimension intérieur du cercle.

Je colle ensuite l'autre flasque de l'autre coté du calque, ce qui permet d'avoir une bonne symétrie de l'ensemble.

Coupe des petites parties débordantes.

Rectification du cercle extérieur.

Désolidarisation des deux flasques.

Résultat obtenu. La déformation est due à la photo. Reste cependant quelques rectifications à faire sur l'intérieur des cercles, ponçage, et cloutage.

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par bernardw le Jeu 24 Oct 2013 - 20:14

Bonsoir,
Peux tu nous expliquer STP la fabrication des cercles.

bernardw

Messages : 1349
Date d'inscription : 10/09/2012
Age : 68
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par michel rosensohn le Jeu 24 Oct 2013 - 20:26

Pas de problème, je ferai un petit pas à pas en images demain.

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par Jérôme L.Olivier le Jeu 24 Oct 2013 - 23:32

Très belle avancée Michel ! Smile  Pour etre franc, je ne pense pas que ce soit un modèle réduit que je réaliserai un jour pour la simple raison que malgré tout ce que j'ai pu lire dessus, j'en suis encore a un stade ou je n'arrive pas a réellement la situer.., mais j’apprécie beaucoup de pouvoir suivre le travail et chacune des avancées. Very Happy

Jérôme L.Olivier

Messages : 2953
Date d'inscription : 14/08/2012
Age : 33
Localisation : Haute Normandie

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par michel rosensohn le Ven 25 Oct 2013 - 10:21

Comme promis, petit pas à pas de ma façon de construire les cercles des roues. Cela a été fait assez rapidement, il va sans dire que pour les originaux, j'ai développer beaucoup plus d'attention. Le but ici est de faire comprendre le principe. N'ayant plus assez de bois de la dimension requise, je n'ai fait que deux bouts.
Tout d'abord, relever le cercle sur le plan. Je n'en prend ici qu'une partie, n'ayant comme déjà dit plus haut, que deux bouts pour cette démonstration.

Traçage des arcs de cercles avec les coupes en trait de Jupiter, sur le pourtour du cercle (8 + 8 au total pour les deux cercles). Prélèvement de 16 petits calques qui serviront à découper les 16 parties constituants les 2 cercle.
Collage des calques sur la planchette de bois.

Débit des arcs de cercles

Rectification de l'extérieur...

et de l'intérieur.

Collage des arcs de cercle sur le calque. Bien entendu, le calque doit faire le tour complet de la roue. La suite est décrite plus haut dans la fabrication de la petite roue. Voila, j'espère avoir été assez clair. Sinon pas de problème, je répondrai aux questions.

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par frederic Ravinet le Ven 25 Oct 2013 - 13:03

Merci Michel ..... C'est très clair !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4950
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: Machine à curer les ports

Message par VR24 le Ven 25 Oct 2013 - 16:30

Bonjour Michel, et compliments pour ton très joli travail. Je trouve que l’essence de bois donne un aspect très « vécu » à la machine et fait penser qu’elle est ou sera utilisée.  Il est bien possible que je commence l'arsenal par cette machine, et je me suis procuré la monographie et le soir j’étudie study  . En regardant les dessins des rues je me suis questionné sur la signification de la double ligne marquée à l'intérieur des jantes (la partie interne du cercle). J'ai pensé que le dessin est une section de la rue, et que donc je vois le coté interne.  L’épaisseur de la jante devrait être la somme des trois lignes. Peux-tu me donner une explication ? (si tu n’as pas compris je vais faire un dessin).

VR24

Messages : 815
Date d'inscription : 01/09/2013
Age : 57
Localisation : Italie
