L'Anémone au 1/36

Message par nav81 le Sam 19 Oct 2013 - 11:39

Bonjour,

Je m'appelle Hervé, je suis retraité depuis un peu plus d'un an et dispose maintenant du temps nécessaire pour entamer un chantier important.
J'ai donc décidé de rejoindre le club des constructeurs de L'Amarante en choisissant la version de décor de L'Anémone...  Les planchettes de poirier m'ont été livrées la semaine dernière.
Je suis totalement inexpérimenté en modélisme d'arsenal mais j'espère quand même arriver à un résultat avec beaucoup de persévérance et les préconisations de mes prédécesseurs.

J'ai quand même un peu pratiqué le modélisme et ai réalisé au printemps dernier un modèle naviguant RC au 1/30 de Endeavour (le classe J de 1934, pas le vaisseau de 1761), voilier qui a la particularité d'avoir des winches fonctionnels. Je posterai quelques photos et infos sur le sujet si cela intéresse quelqu'un.

Bien sûr je posterai des infos au fur et à mesure de l'avancement du chantier de L'Anémone.

A très bientôt

Hervé

nav81

Messages : 16
Date d'inscription : 19/10/2013
Localisation : 81570 CARBES

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par G. Delacroix le Sam 19 Oct 2013 - 12:04

Bonjour,

Ah, enfin une variante de la belle Amarante. Qu'est ce qui a influencé ce choix ?

Notez que vous avez un groupe de modélistes d'arsenal de haut niveau pas bien loin de chez vous.

GD

G. Delacroix

Messages : 235
Date d'inscription : 05/07/2012

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par nav81 le Sam 19 Oct 2013 - 12:19

La variante Anémone : histoire de se différentier un peu du reste du groupe, mais aussi pour le challenge de sculpter une figure de proue...
Ceci dit, mes talents de sculpteur restent à démontrer. le premier essai n'est pas concluant !!

Pour le groupe pas loin de chez moi, pouvez-vous m'indiquer les coordonnées ?

Hervé

nav81

Messages : 16
Date d'inscription : 19/10/2013
Localisation : 81570 CARBES

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par bernardw le Sam 19 Oct 2013 - 14:05

Bonjour et bienvenue au club!

bernardw

Messages : 1350
Date d'inscription : 10/09/2012
Age : 68
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par G. Delacroix le Sam 19 Oct 2013 - 15:11

nav81 a écrit:...
Pour le groupe pas loin de chez moi, pouvez-vous m'indiquer les coordonnées ?

Hervé
Réponse en MP.
GD

G. Delacroix

Messages : 235
Date d'inscription : 05/07/2012

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par Guido54 le Dim 20 Oct 2013 - 8:36

Bonjour Hervé,

Envisageant moi aussi de sauter le pas dans un avenir proche, je suis impatient de suivre tes travaux.

Ne te prive surtout pas de tout détailler, il n'y a pas que des modélistes expérimentés qui lisent les "posts" ....... Cool

Crdt,

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par nav81 le Mar 22 Oct 2013 - 12:44

Démarrage de la construction :

Après un rapide calcul des besoins, j'ai commandé chez Bois et Buis un petit stock de planchettes qui devrait suffire pour m'occuper un moment :
Planchettes de poirier 1000 x 80 mm
épaisseur 1.5   qté 2
épaisseur 4.5   qté 13
épaisseur 6      qté 1
épaisseur 7      qté 2
Après deux semaines, livraison de bois de bonne qualité. Épaisseur exacte. Trois planchettes présentant des défauts mais utilisables à plus de 90% ont été livrées en plus à titre gratuit. J'ai apprécié ce geste commercial.

Pour les décors je dispose de buis coupé dans le jardin il y a plusieurs année et qui a séché au grenier en attente d'utilisation.

Pour la réalisation du chantier (selon idées empruntées sur ce site...) :
La base est une planche de mélaminé de récupération du chantier précédent. Épaisseur 16 mm largeur 30 cm et coupé à une longueur de 83 cm.
Le plateau supérieur est du contreplaqué de 5 mm maintenu par 6 tiges filetées de 6 mm. Le tout est bien rigide. Le plan supérieur du plateau est positionné à 90 mm de la base correspondant à la ligne d'eau N°9.



Ensuite, photocopies des premières pièces, découpage et collage (colle en stick d'écolier) sur planchette de poirier. Découpage à la scie à chantourner.



Premiers assemblages en plaçant les éléments sur une feuille de calque posée sur le plan. Colle blanche à bois, prise rapide.



Et aussi, premiers essais de sculpture...
C'est pas terrible. A refaire !


nav81

Messages : 16
Date d'inscription : 19/10/2013
Localisation : 81570 CARBES

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par Guido54 le Mar 22 Oct 2013 - 14:01

Fichtre, cela ne traîne pas Shocked

En tout cas c'est un chantier qui démarre très bien. Bravo cheers

Merci pour les détails. Very Happy

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par frederic Ravinet le Mar 22 Oct 2013 - 16:29

Comme dit Guido tu as démarré en trombe !!!
Je vais suivre ton chantier avec intérêt !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4951
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par nav81 le Sam 2 Nov 2013 - 20:09

Suite des opérations.
Assemblage étambot, quille, étrave.
De préférence bien à plat et bien droit.





Ensuite démarrage de la fabrication des couples, en commençant par la poupe (planche 5)
Je tombe sur deux difficultés de compréhension du plan que je signale pour les futurs amateurs qui démarrent :
D'abord je me suis demandé ce que représente les excroissances que l'on voit sur les allonges. La réponse se trouve page 46 de la monographie. Ces excroissances n'appartiennent évidemment pas au couple, il s'agit d'une section de la serre-bauquière. Ce n'est pas évident, d'autant que cette section n'est pas hachurée sur la planche 5. On y distingue aussi des pointillés qui correspondent au barrot de pont et dont la représentation ne semble pas utile sur cette planche.



Ensuite, il est vraiment très difficile de se représenter la forme de l'encoche représentée par une cuvette de pointillés sur le couple 52 en regardant seulement la planche 5. Il faut donc commencer par bien étudier la planche 9 qui détaille la construction de la poupe et aller voir les explications précises déjà fournies sur ce site (posts de BernardW)



Après un peu de travail, une vue des trois premiers couples sur le chantier (juste posés, ponçage pas terminé).
On note un ajout sur le chantier : un plateau partiel situé 15 mm au dessus du plateau supérieur et qui permet de maintenir en place les couples 52 à 46 dont la largeur maxi est située largement au dessus de la ligne d'eau N°9.


nav81

Messages : 16
Date d'inscription : 19/10/2013
Localisation : 81570 CARBES

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par bernardw le Sam 2 Nov 2013 - 21:08

Bonsoir,
Voilà une belle difficulté de surmontée (les entailles du couple 52).
Concernant tes remarques liminaires sur les marques positionnées sur les couples de levée, effectivement tout est dans le texte et je pense qu'il n'est pas inutile d'indiquer celles-ci sur ces couples (tant extérieurement qu'intérieurement) pour la suite des opérations.
Je ne vois pas trop l'intérêt (hormis par sécurité) du chantier secondaire.
La ligne d'eau n°9 épouse parfaitement la forme des couples arrières à cette altitude.

bernardw

Messages : 1350
Date d'inscription : 10/09/2012
Age : 68
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par michael Gloaguen le Sam 2 Nov 2013 - 21:21

Superbe début ! bravo ,je vais suivre avec attention la suite de ce projet.

_________________
le courage ce n'est pas d'aller en mer.     c'est d'y retourner....


membre de l'AMM


michael Gloaguen
Modérateur

Messages : 4154
Date d'inscription : 14/09/2012
Age : 50
Localisation : Penmarc'h,Pays bigouden

http://ar-laeres.fr/

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par Guido54 le Sam 2 Nov 2013 - 23:07

Comme dit Michael, superbe et très détaillé.cheers

Merci pour le pas à pas.

 Crdt,

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par nav81 le Ven 8 Nov 2013 - 9:51

Pour répondre à Bernard, le morceau de chantier secondaire n'est là que pour corriger une erreur du débutant irréfléchi que je suis.
En effet je voulais un plateau supérieur avec les encoches pour maintenir en place les couples, tout en assurant leur parallélisme. Ne trouvant pas une planche de la mono avec les sections de couples au niveau de la ligne 9, j'ai découpé mon plateau suivant le plan de la planche 12.... ce qui, à l'usage n'est pas une bonne idée pour les couples proches de la poupe et de la proue.
Plutôt que de refaire totalement le plateau en tenant compte de la vue de la ligne 9 de la planche 3 et des sections de couples de la planche 12, j'ai donc trouvé plus rapide de rajouter ce petit bout de chantier. J'ai indiqué ce détail pour qu'un futur amateur débutant ne fasse pas la même erreur que moi.

nav81

Messages : 16
Date d'inscription : 19/10/2013
Localisation : 81570 CARBES

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par bernardw le Ven 8 Nov 2013 - 12:43

Bonjour,
G.D. a pris la peine, dans la monographie, d'écrire dans le texte relatif à la planche 3:
"Pour la fabrication du chantier à référence horizontale destiné à un modèle, il faut prendre la ligne 9 qui est la ligne du fort. Si on préfère un chantier à référence courbe, il faut utiliser l'enveloppe extérieure de ce dessin mixant plusieurs lignes d'eau."

bernardw

Messages : 1350
Date d'inscription : 10/09/2012
Age : 68
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par nav81 le Ven 13 Déc 2013 - 19:31

Bonjour

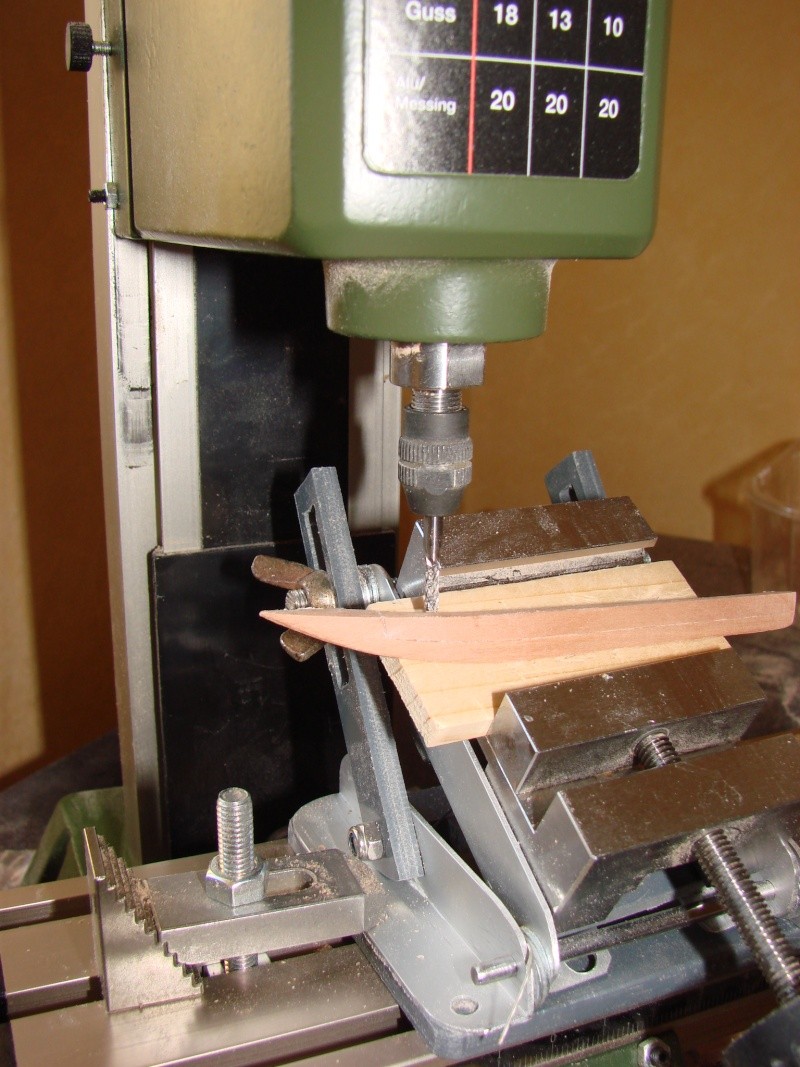

Après avoir commencé mes allonges d'écubier à la ponceuse et à la main, j'ai décidé de faire l'acquisition de la micro fraiseuse Proxxon.
La première utilisation de cette petite fraiseuse à consister à fabriquer un support orientable pour l'étau avec des cornières et un morceau de plastique de récupération. L'application gratuite inclinometer chargée sur le téléphone donne l'angle avec une assez bonne précision :


réalisation de la première allonge :


Premier résultat pas absolument parfait mais correct :

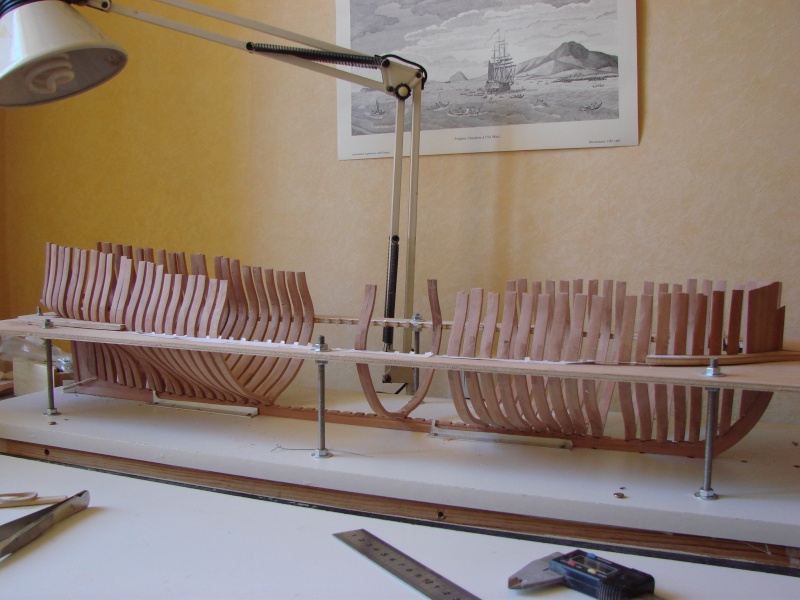

Par ailleurs, depuis un mois fabrication de couples. Rien d'original à signaler
Travail répétitif... J'ai hâte de passer à la phase suivante.
Enfin il n'en reste plus que 15.



A bientôt pour les prochaines étapes

nav81

Messages : 16
Date d'inscription : 19/10/2013
Localisation : 81570 CARBES

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par Guido54 le Ven 13 Déc 2013 - 19:56

 Bonsoir,

Je ne sais pas ce que tu leur reproches, elles sont superbes tes allonges d'écubier ! cheers

J'adore le support inclinable et l'utilisation du téléphone. Il fallait y penser ! Very Happy

Crdt,

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par wills le Ven 13 Déc 2013 - 20:16

Bonsoir  nav81,

Bienvenue sur le forum (mile excuse pour le du retard), joli travail commençant bien.
Bon courage pour la suite.

wills

Messages : 648
Date d'inscription : 10/11/2013

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par pito44 le Ven 13 Déc 2013 - 20:57

Bonsoir Hervé.
très très beau début travail remarquable,serait-il possible d'avoir un peu plus d'explication au sujet de ton support d’étau un petit croquis serait le bien venu.
Bonne continuation.

Amicalement pito

pito44

Messages : 135
Date d'inscription : 13/09/2012
Age : 67
Localisation : saint brevin l'ocean 44

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par bernardw le Ven 13 Déc 2013 - 21:14

Bonsoir,
Tout comme Guido.
A moins qu'elles ne soient pas à l'échelle  lol!  et pour une première ces allonges ont belle allure.

bernardw

Messages : 1350
Date d'inscription : 10/09/2012
Age : 68
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par stf67 le Sam 14 Déc 2013 - 12:09

Dis donc, j'en veux bien moi de tes résultats pas absolument parfaits mais corrects Very Happy

En tous les cas, voilà un début de réalisation très prometteur cheers

Vivement la suite...

Ps : Je prend note de l'appli téléphone, ça m'évitera à l'avenir les calculs de tangente lol!

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5358
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par nav81 le Jeu 19 Déc 2013 - 19:27

Bonsoir

Pour répondre à Pito44, avec un peu de retard, voici une photo du support d'étau démonté.
A gauche, la base fixée à la table de la fraiseuse.
à droite la partie mobile pivotant autour de l'axe AA' et sur laquelle est fixée l'étau.

J'ai fait au plus vite, sans plan et avec du matériau de récupération : Equerre alu 15 x 15 épaisseur 1mm. plaque de plastique de 5 mm.

nav81

Messages : 16
Date d'inscription : 19/10/2013
Localisation : 81570 CARBES

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par Guido54 le Ven 20 Déc 2013 - 8:53

Merci. ne pourrais-tu pas créer un sujet dans la rubrique "trucs et astuces" ?

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par pito44 le Ven 20 Déc 2013 - 9:21

Bonjour HERVE merci beaucoup pour ce renseignement qui j'en suis certain va m’être très très utile.c'est très ingénieux  et facile a réaliser. cheers
Quelle que photos de ta belle anémone nous ferais très plaisir,je parle au nom de tous mais je suis certain de ne pas être contredis. lol!

Bonne continuation
Amicalement pito

pito44

Messages : 135
Date d'inscription : 13/09/2012
Age : 67
Localisation : saint brevin l'ocean 44

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par Alain Degny le Ven 20 Déc 2013 - 22:55

Lorsque nous étions ensemble au Musée de la Marine, un de nos amis reprochait justement à la fraiseuse Proxxon de ne pas offrir cette possibilité d'inclinaison de la table. Voila une solution intéressante.

Ce serait bien, comme suggère Guido, de la mettre dans Trucs et astuces. Sinon, elle va se trouver enterrée. On se souviendra de l'avoir vu dans un sujet, mais lequel?

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13046
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: L'Anémone au 1/36

Message par Contenu sponsorisé Aujourd'hui à 7:56


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
