Chantier Eckmühl par Xy

Message par Xyrahh le Dim 27 Oct 2013 - 7:40

Bonjour à tous;
Comme je vous l'ai indiqué dans ma présentation, je suis un novice dans le modélisme naval, j'ai commencé l'Eckmhul fin 2011 mais hélas les soucis de santé mon stoppé dans l'avancée de ce projet. Je reprend mes traveaux ou je les avaient abandonnés. Tout au debut, j'hésitais a le rendre RC ou statique, mais ayant fait de mauvais choix de matériaux dès le depart, il ne verra que l'eau de l'etang au bout de notre pelouse. j'avais déjà rencontré Mr Albertus sur une autre planète afin de discuter de ce sujet.

je vais vous poster les photos de ce qui est déjà réalisé au fur et a mesure, afin de mieux vous connaitre et recevoir vos commentaires sur mes erreurs afin de ne plus les reproduire à l'avenir. Je suis ouvert a toutes critiques ou conseils, merci de votre compréhension.

Montage de la quille et des couples ( MDF 5mm ) + tube d'étambot collé a la colle blanche, déjà 2 erreurs.





C'était vraiment le début et je voulais essayer avec les matériaux qui étaient a ma disposition, a noter, la colle c'est de la D3.

Cordialement, Xy.


Dernière édition par Xyrahh le Sam 2 Nov 2013 - 13:07, édité 1 fois

Xyrahh

Messages : 82
Date d'inscription : 25/10/2013
Age : 50
Localisation : Ellezelles/ Belgique

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Jean-Marc 83 le Dim 27 Oct 2013 - 7:49

Bonjour

Je n'y connais rien en navigant mais cela a l'air costaud !!

Pour les erreurs je pense a l'utilisation de MDF et la colle sur le tube  d'étambot non ?

@ pluche pirat

Jean-Marc 83

Messages : 2826
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Xyrahh le Dim 27 Oct 2013 - 19:49

re, effectivement, j'aurrais du utiliser du CTP et colle araldite pour le tube d'etambot.

Voici la suite, l'erreur suivante est l'utilisation de balsa 1mm pour la coque.











et pour finir, voici les produits utilisés pour la finition de la coque.



Et voila, comme dirait la voix, c'est tout pour le moment. Laughing
Au plaisir de vous lire, cordialement Xy.

Xyrahh

Messages : 82
Date d'inscription : 25/10/2013
Age : 50
Localisation : Ellezelles/ Belgique

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Jérôme L.Olivier le Mar 29 Oct 2013 - 0:10

Salut Xy,
Idem, je n'y connais strictement rien en naviguant et donc je serai incapable de dire s'il faut peaufiner ceci ou cela, etc... Sans que cela n'ait un impact une fois dans l'eau. No  Mais il y a ici de grand chef qui je pense se feront un plaisir de te guider si besoin ! Twisted Evil

Ceci dit, je retiens tout de même un point qui m'a de suite sauter aux yeux et qui je pense faussera la navigation de ton navire, c'est sur le fait que via l'avant dernière photo, on voit que le bord vague ! Que ce soit sur tribord que bâbord.
Si le bord est déformé, il serait normalement logique que la carène soit complétement faussée et donc ton bateau risque de tanguer. Suspect

Jérôme L.Olivier

Messages : 2953
Date d'inscription : 14/08/2012
Age : 33
Localisation : Haute Normandie

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Xyrahh le Mar 29 Oct 2013 - 6:26

Bonjour, je ne connais pas tous les termes utilisés dans le modélisme naval ( marine en général ), mais d'après ce que je peux comprendre, la coque est bien droite et paralléle, il y a un léger défaut sur la derniere latte qui vient a plat sur les couples du au plans copiés, mais qui etaient invisivibles avant de poser celle ci. Les photos peuvent donner des illusions d'optique, c'est surement cela qui a attiré ton attention.

En tout cas, merci d'avoir fait la remarque. Smile

En réalité je poste les photos en retard pour vous permettre de suivre l'évolution de la construction et profiter justement de telles remarques pour ne plus les reproduires a l'avenir. l'on verra dans la suite encore quelques erreur dues aux plans, mais je ne dis rien, vous les découvrirez par vous mêmes.

Cordialement, Xy.

Xyrahh

Messages : 82
Date d'inscription : 25/10/2013
Age : 50
Localisation : Ellezelles/ Belgique

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Xyrahh le Mar 29 Oct 2013 - 7:19

Bonjour à tous;

Il ne fait pas tres beau dehors, tempête, travaillons donc a l'intérieur. Arrow

Voici la base de la cabine de l'Eckmühl.







Etape suivante, teinture et confection de tout l'équipement, etc.......
A suivre.... Cordialement, Xy


Dernière édition par Xyrahh le Sam 2 Nov 2013 - 13:08, édité 1 fois

Xyrahh

Messages : 82
Date d'inscription : 25/10/2013
Age : 50
Localisation : Ellezelles/ Belgique

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par frederic Ravinet le Mar 29 Oct 2013 - 19:10

Cela commence bien !!! Vive la tempête !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4950
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Marc le Mar 29 Oct 2013 - 22:03

C'est très finement réalisé. Bravo cheers

Marc

Messages : 3200
Date d'inscription : 18/06/2012
Age : 52
Localisation : Caluire

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Alain Degny le Mer 30 Oct 2013 - 13:23

Ça, c'est sympa.

Le balsa est un bois à proscrire. C'est tout juste bon pour façonner des blocs avant qui seront recouvert par le bordé. Pour un modèle peint, navigant ou pas, on utilise du peuplier ou du tilleul. Bois blancs faciles à travailler.

Léger mais pelucheux et poreux, le balsa mérite de faire partie des mots en cinq lettres, car c'est effectivement de la merde.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13030
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par a.piot le Mer 30 Oct 2013 - 14:00

Réflexion peut être un peu être un peu grossière car même la merde pour les eclos ce n'est pas rien et le balsa pour les avions ce n'est pas rien non plus

a.piot

Messages : 1652
Date d'inscription : 26/08/2012
Age : 71
Localisation : chatillon sur indre /oleron

https://sites.google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par kangoo91 le Mer 30 Oct 2013 - 14:40

As tu prévu de doubler ta coque avec de la laine de verre + résine ?
Cela te donnera une surface plus lisse, étanche et résistante, au cas où tu voudrais quand même le rendre navigable Very Happy

Laurent

kangoo91
Modérateur

Messages : 5547
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Guido54 le Mer 30 Oct 2013 - 19:21

Même remarque que Laurent.

Sinon, chantier surprenant et intéressant qui nous rapelle que les bâteaux c'est avant tout fait pour naviguer ...  Very Happy

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Xyrahh le Jeu 31 Oct 2013 - 6:39

Bonjour à tous;

Non il ne navigera pas, sauf sur mon etang car je n'installe pas le matériel RC.

Pour renforcer la coque et la rendre étanche, elle a étée passée au G4, le balsa comme par magie est devenu plus solide, puis une couche de primer pour voir les défauts.







Pour la suite, poncage des défauts, mastic, reponcage, etc.......
A suivre, cordialement, Xy.

Xyrahh

Messages : 82
Date d'inscription : 25/10/2013
Age : 50
Localisation : Ellezelles/ Belgique

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par kangoo91 le Jeu 31 Oct 2013 - 9:24

affraid  A la vitesse où tu avances, il sera fini à Noël. affraid

Par contre ton étang sera peut être gelé à cette période.

Laurent

kangoo91
Modérateur

Messages : 5547
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Jérôme L.Olivier le Ven 1 Nov 2013 - 0:19

Très belle avancée Xy ! Smile
Je ne voyais pas du tout le bestiau comme ça ! A vrai dire, je m’étais mis en tête que c’était un voilier et non pas un chalut... drunken

Je crois que je vais reprendre quelques heures de sommeil en plus moi...

Jérôme L.Olivier

Messages : 2953
Date d'inscription : 14/08/2012
Age : 33
Localisation : Haute Normandie

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Xyrahh le Ven 1 Nov 2013 - 4:38

Bonjour, comme je l'ai dit au debut, j'ai commencé fin 2011 mais j'ai arreté 2 ans a causes de soucis de santé, en realité je ne fais que vous montrer l'evolution de la construction, je suis déjà beaucoup + loin que cela.

Et voici pour Jérôme une photo réelle du modèle.



A suivre, cordialement, Xy .

Xyrahh

Messages : 82
Date d'inscription : 25/10/2013
Age : 50
Localisation : Ellezelles/ Belgique

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par michael Gloaguen le Ven 1 Nov 2013 - 14:50

Bonjour a tous ,comme je l'ai déja mentionné dans un autre post,j'ai navigué sur ce navire en tant que chef mécanicien.
je peux dire que je le connais un peu.
On dit de la forme de sa coque qu'elle est à bouchains vifs.
au lieu d'avoir un joli arrondi ,la coque est comme taillée à la serpe.C'est le cas pour l'ensemble des chalutier en fer du quartier.
l'Eckmülh s'appelle désormais "Celtica"il navigue toujours au Guilvinec.

_________________
le courage ce n'est pas d'aller en mer.     c'est d'y retourner....


membre de l'AMM


michael Gloaguen
Modérateur

Messages : 4154
Date d'inscription : 14/09/2012
Age : 50
Localisation : Penmarc'h,Pays bigouden

http://ar-laeres.fr/

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Guido54 le Ven 1 Nov 2013 - 23:15

Michael,

Pour mon information personnelle, sais-tu l'intérêt d'avoir une coque avec des angles vifs ?

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Jérôme L.Olivier le Sam 2 Nov 2013 - 1:31

En effet je connais bien ce chalut et avant de lire le post de l'ami Michael, j’allais justement faire la remarque sur le nom Celtica ! Smile
C'est juste moi qui me suis mélanger les pinceaux dans l'histoire de coque en bois sans me souvenir que tu souhaitais réaliser un chalut. Laughing

Bref, un joli bébé de 20m en miniature, c'est un pas a pas que je vais suivre de près ! Smile

Jérôme L.Olivier

Messages : 2953
Date d'inscription : 14/08/2012
Age : 33
Localisation : Haute Normandie

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Xyrahh le Sam 2 Nov 2013 - 6:39

Bonjour a tous, j'avais trouvé un article sur ce chalutier devenu le Celtica, mais quand on y regarde de plus prêt, le haut de la cabine est peint en rouge et le mat ainsi que le haut du portail en noir, ce que je ne trouve pas trop joli, donc voici la raison pour garder son nom de Eckmühl.

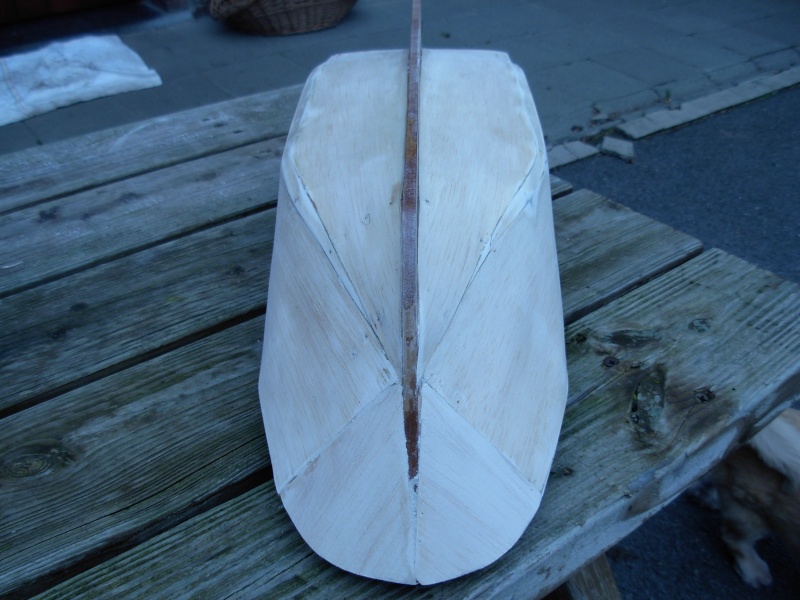

Ci dessous une photo du bouchain vif.





A bientôt, cordialement Xy.


Dernière édition par Xyrahh le Sam 2 Nov 2013 - 13:10, édité 1 fois

Xyrahh

Messages : 82
Date d'inscription : 25/10/2013
Age : 50
Localisation : Ellezelles/ Belgique

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par CRI-CRI le Sam 2 Nov 2013 - 6:47

Une suggestion qui ne mange pas de balsa = Eckmühl (au lieu de "Eckmhül)  tongue

CRI-CRI

Messages : 2129
Date d'inscription : 27/06/2013
Age : 72
Localisation : Strasbourg

http://www.free-scores.com/partitions_gratuites_christian-faivre

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Alain Fosse le Sam 2 Nov 2013 - 9:20

CRI-CRI a écrit:Une suggestion qui ne mange pas de balsa = Eckmühl (au lieu de "Eckmhül)  tongue
cheers
C'est, effectivement, ainsi que l'orthographie Rostand dans "L'Aiglon" (II-9).

Alain Fosse

Messages : 1862
Date d'inscription : 27/06/2012
Age : 20
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par michael Gloaguen le Sam 2 Nov 2013 - 9:44

Le bouchain vif n'a de seul interêt que la mise en place des tôles .
En effet jean-luc ,cela évite de les ployer .
Seul l'arrondi de l'étrave est conservé.
cela vaut aussi pour les couples ,plus facile à réaliser.
XY,la couleur noir des hauts est le plus souvent destinée à masquer les traces de suie de l'échappement.
Si tu as des questions ,n'hésites pas ,je me ferais un plaisir de te répondre.
michael

_________________
le courage ce n'est pas d'aller en mer.     c'est d'y retourner....


membre de l'AMM


michael Gloaguen
Modérateur

Messages : 4154
Date d'inscription : 14/09/2012
Age : 50
Localisation : Penmarc'h,Pays bigouden

http://ar-laeres.fr/

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Xyrahh le Sam 2 Nov 2013 - 10:08

Merci de ta proposition Michael, de même si tu constates des erreurs dans la réalisation, n'hésite pas a faire des remarques elle seront les bienvenues.

Cordialement, Xy.

Xyrahh

Messages : 82
Date d'inscription : 25/10/2013
Age : 50
Localisation : Ellezelles/ Belgique

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par CRI-CRI le Sam 2 Nov 2013 - 10:19

Alain Fosse a écrit:
CRI-CRI a écrit:Une suggestion qui ne mange pas de balsa = Eckmühl (au lieu de "Eckmhül)  tongue
cheers
C'est, effectivement, ainsi que l'orthographie Rostand dans "L'Aiglon" (II-9).
De toute façon, le "H" aspiré à la mode teutonne ne peut pas se prononcer en même temps que la labiale "m"

Inversement le "h" correctement placé ne s'aspire pas, si j'ose dire, il sert à allonger la durée d'émission du son "ü", qui, du fait de l'Umlaut (Trema) placé dessus, se prononce comme le "u" français, et non "ou" comme un simple "u" germanique

CRI-CRI

Messages : 2129
Date d'inscription : 27/06/2013
Age : 72
Localisation : Strasbourg

http://www.free-scores.com/partitions_gratuites_christian-faivre

Revenir en haut Aller en bas

Re: Chantier Eckmühl par Xy

Message par Contenu sponsorisé Aujourd'hui à 13:15


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
