H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Lun 6 Jan 2014 - 18:26

Bonjour,

Je me met enfin au travail. Je dis enfin car cela fait un moment que j'ai acheté les fascicules (1998/2001).
Montage toujours remis à plus tard suite à la la construction et aménagement de notre maison (combles aménageable qui m'ont bien occupées).

Je vais essayer avec votre aide de faire quelque chose de pas trop mal, surtout que d'après ce que j'ai pu voir sur différents forums, le kit est vraiment mauvais :
- couples asymétriques
- poupe erronée
- baux pas a la même hauteur pour le même pont, et bien d'autres défauts ...

Pour commencer je me suis procuré :

- les quelques fascicules qui me manquait (trouvé très difficilement sur EBAY), il m'en manquait quatre,
- le livre 'The armed transport BOUNTY' de John McKAY,
- les quelques outils nécessaires pour pouvoir commencer ce modèle.

Kit DelPrado 'Construire le Bounty' en 100 fascicules.

Caractéristiques de la maquette :

Échelle        1/46 ème
Longueur     83 cm
Largeur       18 cm
Hauteur      71 cm.
Le coté tribord de la Bounty est ouvert afin de dévoiler l'intérieur !

Voici donc le point de départ : les 100 fascicules

avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par ludovic le Lun 6 Jan 2014 - 18:52

super joli projet @+  cheers cheers
avatar
ludovic

Messages : 250
Date d'inscription : 19/05/2013
Age : 51
Localisation : vienne

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Guido54 le Mar 7 Jan 2014 - 23:08

Bonsoir Antares,

Beau défi que tu t'es lancé ! cheers

mais vu le sérieux avec lequel tu le prépares et avec l'aide du forum je n'ai aucun doute sur ta réussite.

J'ai hâte de suivre ton chantier.

A bientôt,
avatar
Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par xander898 le Mar 7 Jan 2014 - 23:17

Bienvenue et bon courage pour ton projet, tu auras toutes les réponses a tes questions sur ce forum
Fais nous suivre ton avancement en photos
avatar
xander898

Messages : 394
Date d'inscription : 17/02/2013
Age : 42
Localisation : Mennecy

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Mar 7 Jan 2014 - 23:30

Ouh la la, la la, mon pov' Jean-Jacques! affraid Ce n'est pas de l'outillage qu'il te faut, c'est un exorciste.

C'est ma référence en matière de nanar. Le sachant, le seul moyen de s'en sortir dignement, c'est de nous poster le maximum de photos, à commencer par le montage à blanc des couples sur la fausse-quille.

Si tu es d'accord, on va y aller pas à pas en se référant au McKay, à chaque étape du montage. Je me souviens de celle de mon ami Ad'hoc, tout l'arrière est faux.

Heureusement Virgile est là pour te réconforter. C'est en pensant à toi qu'il a écrit: labor omnia vincit improbus.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Guido54 le Mar 7 Jan 2014 - 23:48

Ce à quoi, St Thomas d'Aquin répondrait Nullus tenetur ad impossibile  Cool

Mais, comme on dit maintenant, il y a de la marge ......
avatar
Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Jean-Marc 83 le Mer 8 Jan 2014 - 8:43

Tiens une Bounty de DP !!

Ca me rappelle qqchose  tongue .

Bon courage mais je vais suivre ton pasapas car elle attend sur l'étagère avec ses confrères et consoeurs  Rolling Eyes

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Mer 8 Jan 2014 - 21:52

Bonjour a tous,


Alain je vais essayé de faire un travail acharné, faute d'être acharné au travail ... MDR !

Guido et Jean-Marc merci pour vos encouragements.

Cette fois c'est parti pour de bon.

Déballage de la fausse quille, de l'étambot et du taille-mer (heu ... la je suis pas sur que cela s'appelle ainsi), ainsi que les 12 couples.



Et la cela commence bien, la fausse quille est cintrée (environ 1,5 à 2 mm au centre).
Donc trempage pendant 20 minutes dans l'alcool à bruler (c'est pour cela qu'elle est plus foncée sur la photo) puis une nuit sous un bon poids (merci aux forumeurs pour l'astuce).

Aujourd’hui :

- Préparation du support de travail fournit,
- Collage du taille-mer, de la fausse quille et de l'étambot? Heureusement qu'il y a des renforts aux niveau des collages, car la fausse quille (encore elle a un défaut au niveau du raccord : bois cassé sur la moitié de l'épaisseur ...). Donc collage et remplissage avec colle et fragments de bois récupérés dans les parties à découper des couples.




- Ponçage des couples, puis montage à blanc :







Il semble ne pas pas y avoir de défaut sur les couples, mais il va falloir faire attention à la perpendicularité car certains ont tendance à se mettre de biais.

Pensez-vous qu'il faille ajouter des couples au centre, je trouve l'espace entre le 4 éme et le 6 ème un peu large ?




avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Guido54 le Mer 8 Jan 2014 - 22:30

Bonsoir,

Pas forcément car la coque est pratiquement droite au centre du navire.

En revanche, ce qui m'inquiète beaucoup plus est la fragilité des couples car, contrairement à ceux habituels des kits, ils ne sont pas pleins. Ainsi faits, tu as toutes les chances d'en casser plusieurs avant d'avoir fini le bordage.

Aussi, je te conseille de coller provisoirement, avec une point de colle blanche, sur chaque couple, une traverse de sécurité au niveau de l'extrémité des allonges.

Lorsque le bordage sera suffisant pour assurer la solidité des couples, ces traverses seront décollées  avec du vinaigre d'alcool blanc chaud (tu imbibes avec un pinceau et laisse agir une dizaine de minute puis décolle doucement avec une lame de cutter).

Crdt,
avatar
Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Mer 8 Jan 2014 - 22:47

Il y a surtout une grosse incohérence dans le montage des couples.



La partie en trait plein vert est correcte.
Les parties en rouge posent problème.
Les traits pointillés verts indiquent la forme que devrait avoir la carène.

La pièce avant n'est pas le taille-mer, mais l'étrave. Le taille-mer sera collé dessus.

Pour les photos, ce serait mieux sur un fond plus uni. C'est plus facile de repérer les anomalies.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Jeu 9 Jan 2014 - 0:21

Tu as raison Alain, j'ai interverti les deux couples, cela semble bien plus correct.
Je posterai une photo demain avec un fond plus foncé !
avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Jean-Marc 83 le Jeu 9 Jan 2014 - 7:44

Si mes souvenirs sont bons les ponts viendrons renforcer un peu les couples. Le bordé se fait  après.

L'espace entre les couples est large car c'est la partie qui sera ouverte pour voir l'aménagement intérieur.

pour éviter que tes couples bougent et pour renforcer le maintient mets des petits taquets de 4x4 ou 5x5 (regardes mon SR au début )

Tu peux déjà commander des baguettes de 0,5x4 ou 5 pour latter les ponts car je me rappelle bien la merde qu'ils avaient mis  Rolling Eyes

@ pluche

Et surtout fait toi un chantier pour éviter que la quille ne revrille !!

@ pluche .
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Jeu 9 Jan 2014 - 11:02

Bonjour,

OK Jean-Marc, merci pour les conseils.

Pour le plancher c'est vrai que ce qui est fournit n'est pas terrible : 6 ou 7 feuilles d'iroko, pas deux ayant la même couleur (mais c'est le même principe pour tout le kit j'ai l'impression). Que dois-je prendre comme bois pour les remplacer ?

Je vais me fabriquer un chantier rapidement !
avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par kangoo91 le Jeu 9 Jan 2014 - 14:04

Tu as fait le plus dur: te lancer
En plus du chantier, fais toi autant de place que tu peux en enlevant ce qui n'est vraiment utile.

Laurent
avatar
kangoo91
Modérateur

Messages : 6078
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Guido54 le Jeu 9 Jan 2014 - 14:33

Bonjour Antares,

Pour le plancher des ponts, il faut un bois de couleur claire. Le sycomore ou le tilleul. En Arsenal on utilise le sycomore qui est un bois dur mais, personnellement, je te conseillerais le tilleul car c'est un bois extraordinairement agréable à travailler. Il est incroyablement souple (qq minutes dans l'alcool et tu peux le cintrer) et tendre tout en étant solide (fibre longue) ce qui facilite tous les travaux de mise en forme. En outre, un fois poncé et vernis, il est très beau. C'est ce que j'utilise pour ma Confederacy.

Le seul inconvénient du tilleul est sa sensibilité aux coups mais à mon avis, un pont ne risque rien.

Nota : le prix des lattes est sensiblement identique.

Bien cordialement,
avatar
Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Jeu 9 Jan 2014 - 17:08

A mon avis, les feuilles d'iroko sont destinées à faire les sous-ponts. Ce en quoi, que leur teinte soit différente importe peu. DelCrado (sobriquet commun à tous les forums) doit fournir des baguettes pour recouvrir ces feuilles.

Je te recommande de suivre le conseil de Guido et de renforcer les allonges en collant une baguette transversale, car je sens que nous n'allons pas suivre l'ordre de montage du kit, pour en réparer les erreurs, préalablement.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Jean-Marc 83 le Jeu 9 Jan 2014 - 19:45

Bonsoir

Voilou ce que cela donne  Razz











On voit bien la différence de couleur puis le lattage coupé net entre les deux morceaux de ponts (et oui jeune padawan j'étais et encore je le suis  !!).

Si tu veux on supprime ces photos après .

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Jeu 9 Jan 2014 - 20:18

Jean-Marc. Tes photos sont très utiles, au contraire. Tu peux en prendre de l'arrière? Des derniers couples à cette espèce de plongeoir qui prolonge l'étambot.

Pour Jean-Jacques, qui embarque. Jean-Marc, c'est un bon. Pour que les couples fassent cette tronche au niveau de la quille, il faut vraiment que le kit soit pourri. Car si on regarde bien, il est impossible de border sans faire des vagues.

Mais nous allons pouvoir arranger tout ça.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Jeu 9 Jan 2014 - 23:34

Bonsoir a tous,

Laurent : pour la place c’était prévu et c'est déjà bien avancé, pour le chantier je m'y attèle dès demain

Guido : ok, je vais pauser les renforts comme tu le suggères

Alain : les feuilles d'iroko doivent faire 1 ou 2/10 de millimètres. Elles sont bien prévues pour plaquer les ponts, certaines sont d'ailleurs déjà pré-découper dans la longueur

Jean-Marc : Laisse les photos, elles sont interessantes. Tu as raison, il est bien prévu par DP de faire la pose des ponts et de l'équipement intérieur (au monis cloisons, portes, escaliers, etc ...) avant d"effectuer le bordé !

Voici les photos du jour, les montages sont a blanc, ni ponts ni couples ne sont collés !






Questions :

- Guido m'indique de prendre du tilleul, hors ce bois est clair (ce qui correspond d'ailleurs au photos dans le guide de montage), hors le bois fournit (iroko) pour le placage est foncé (voir photos) quel est le plus véridique historiquement ?

- pour les renforts du contre plaqué de 3 ou de 5 est ce suffisant ?
avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Ven 10 Jan 2014 - 0:46

A force de lavages répétés et de grattage à la brique (d'ou l'expression briquer), les ponts étaient d'une couleur blanc grisâtre. Les essences de bois les plus convenables pour les représenter sont donc le tilleul, l'érable ou le sycomore (famille des érables). Ceci dit, on peut préférer une finition satinée (fondur) et des essences colorées (poirier), mais c'est historiquement contestable.

Pour les renforts, du 3mm convient parfaitement.

L'allure générale de la membrure est bien. Mais avant de coller tes couples, rectifie la position de ton pont inférieur, partie avant. Là, il plonge droit vers le centre. Pour être bien, le pont doit suivre une courbe légèrement concave, le point le plus bas se situant au centre.

Cette courbure, la tonture est destinée à rassembler l'eau embarquée vers le centre du navire, d'où elle est évacuée par les dalots percés dans la muraille.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Jean-Marc 83 le Ven 10 Jan 2014 - 7:36

Je posterai d'autres photos ce we .

Le placage que tu montres la va te servir a recouvrir le ctp pour les cloisons de l'aménagement intérieur ( voir mes photos)et celui qui est fendu a recouvrir les ponts.

En fait au lieu de fournir des baguettes ils ont fourni des placages fendus ou prédécoupés (c'est cette merde que je faisais allusion)

Et dire que je l'ai refaite deux fois cette  coque !! je suis un peu maso quand même !! et c'est pour cela que la deuxième en est resté la  Razz  mais je l'a finirai ..........................................................................................................un jour !!

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par André MIOSSEC le Ven 10 Jan 2014 - 10:23

Alain, il vaut mieux ménager les dalots dans le pavois que dans la muraille.  sunny
avatar
André MIOSSEC

Messages : 1306
Date d'inscription : 20/11/2013
Age : 77
Localisation : Plougastel

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Ven 10 Jan 2014 - 10:48

Exact, André. Je me couvre la tête de cendres.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Fosse le Ven 10 Jan 2014 - 11:05

Alain Degny a écrit:Exact, André. Je me couvre la tête de cendres.

Pas la peine, tu es comme moi, tu as déjà les cheveux gris...

 No
avatar
Alain Fosse

Messages : 1864
Date d'inscription : 27/06/2012
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Ven 10 Jan 2014 - 19:15

Bonjour a tous,

Alain, pour passer commande chez arkowood, je rempli le bon que tu a donne(http://modelisme-naval-bois.lebonforum.com/t1543-commande-chez-arkowood?highlight=arkowood),je l'envoi a l'adresse indiquée avec un chèque du montant de la commande. Est-il possible de payer par CB ?

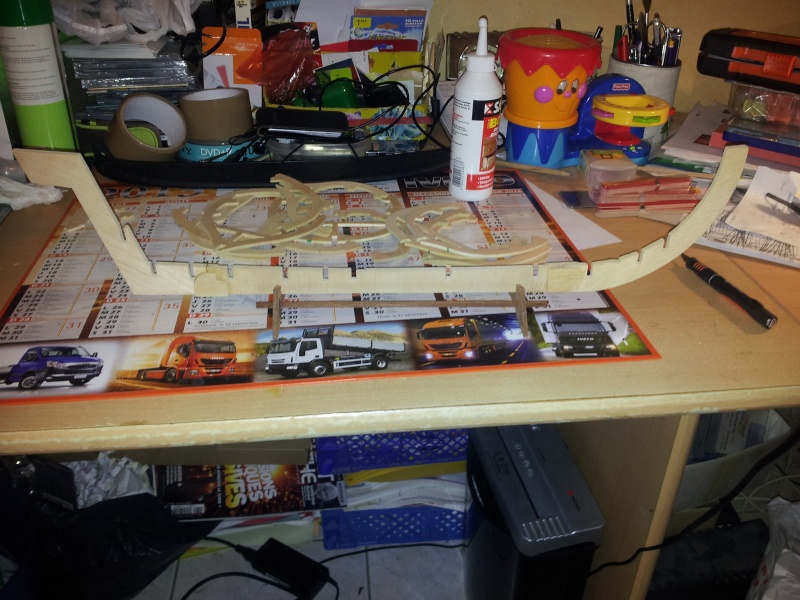

Pour le pont inférieur, il est posé juste comme cela, il n'est pas ajusté, il faut que je ponce un peu afin qu'il prenne correctement sa place. En fait actuellement les deux demi ponts se chevauche, surtout vers l'arrière, ce qui a donné cette impression de plongée vers l'avant, je reposterai une photo dès que cela sera corrigé !

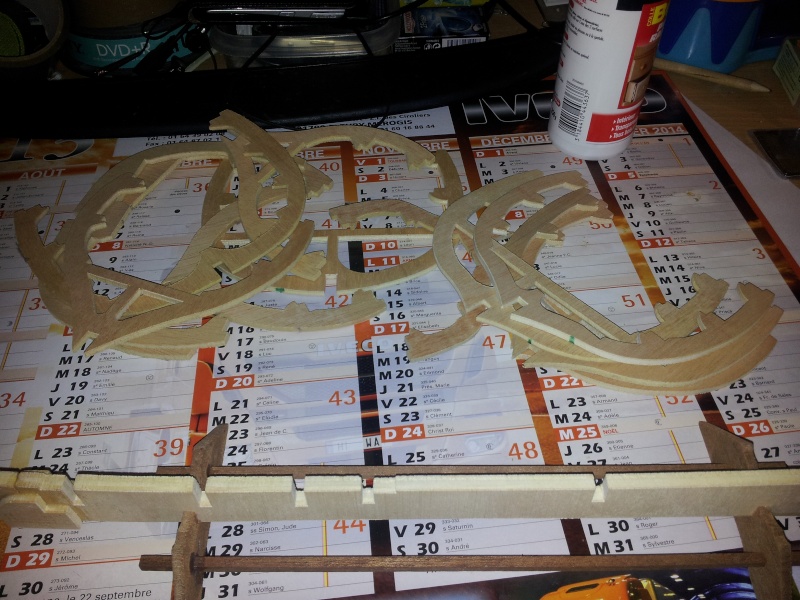

Collage des couples et des renforts prévu pour ce week-end
avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
