Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Ven 10 Jan 2014 - 19:15

Bonjour a tous,

Alain, pour passer commande chez arkowood, je rempli le bon que tu a donne(http://modelisme-naval-bois.lebonforum.com/t1543-commande-chez-arkowood?highlight=arkowood),je l'envoi a l'adresse indiquée avec un chèque du montant de la commande. Est-il possible de payer par CB ?

Pour le pont inférieur, il est posé juste comme cela, il n'est pas ajusté, il faut que je ponce un peu afin qu'il prenne correctement sa place. En fait actuellement les deux demi ponts se chevauche, surtout vers l'arrière, ce qui a donné cette impression de plongée vers l'avant, je reposterai une photo dès que cela sera corrigé !

Collage des couples et des renforts prévu pour ce week-end

antares91

Messages : 834
Date d'inscription : 18/10/2013

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Ven 10 Jan 2014 - 19:41

C'est possible. Au lieu d'envoyer un chèque, tu inscris sur le bon, le N° de ta CB, sa date d'expiration et le code de contrôle.

Les expéditions se font le lundi. M. Kœnig recevra ton courrier lundi ou mardi. Ta commande partira donc le 20, par l'équivalent allemand de Chronopost. Réception le mercredi.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Ven 10 Jan 2014 - 19:47

Alain Degny a écrit:
Cette courbure, la tonture est destinée à rassembler l'eau embarquée vers le centre du navire, d'où elle est évacuée par les dalots percés dans la muraille.

Question : le pont inférieur est placé sous le ligne de flottaison, comment est évacuée l'eau dans ce cas ? Des pompes je suppose ?
avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Guido54 le Ven 10 Jan 2014 - 23:05

Exactement. L'extrait suivant du WZM explique comment étaient conçues des pompes.



Les reproduire  fait parti des plus qui font la qualité d'un modèle (je n'en suis pas encore là .... Embarassed )

Bonne soirée,
avatar
Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Ven 10 Jan 2014 - 23:58

Mon explication était d'ordre général. Juste pour définir la raison de cette courbure. Dans le sens transversal, la courbure des ponts est convexe (le bouge) pour repousser l'eau vers les bords du navire.

Les pièces de bois qui soutiennent les ponts (les baux) ont cette même forme qui permet également de repousser les forces vers les murailles et d'éviter tout affaissement des baux, dans le temps.

Le type de pompe transmis par Guido, correspond à celui de la Bounty. Mais d'une manière générale, on trouve sur les navires anglais de plus fort tonnage, entre autre les frégates de même époque, des pompes à chaînes beaucoup plus sophistiquées.



Les pompes font partie des transformations apportées aux prises française, avant leur commissionnement dans la RN. Mais puisqu'elles ont le mérite d'exister, les Anglais conservent en général les pompes à refoulement françaises, comme système de secours.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Sam 11 Jan 2014 - 19:06

Bonjour,

Suite a vos réponses, j'ai étudié un peu le JMK (John McKey) cet après-midi.

Cela ma fait remarquer de nouvelles erreurs, je suppose que j'en découvrirai bien d'autres au fur et à mesure de l'avancement de la construction.

- Alain tu avais raison concernant la courbure du pont : en fait il n'y a pas de pont dans la cale, juste le vaigrage ! Du coup je me dis que je vais peut être faire le vaigrage, mais cela risque de m'entrainer loin dans les modifications a effectuer ! Que lest votre avis ?

- DP n'a pas prévu les supports des cabines 'Block Room' et 'Picht Room' (pas trouvé de traductions correctes par rapport a mes connaissances navales), ces deux cabines sont dans le vide !

- la cloison séparant la cale avant et la cale centrale est positionnée par DP avant l'écoutille alors qu'elle doit être sur le couple qui est après !

Quel bois utiliser :
- si je fais le vaigrage
- pour les différentes cloisons (pour DP du CTP + placage iroko foncé (voir photo précédente)
- pour le bordage (pour DP : baguettes d'un bois blanc + placage de ce même iroko)

Guido : Il y a bien une pompe de prévue par DP, j'ai aperçu sur les morceaux du pont principal et du pont intermédiaire les deux perçage prévues pour cela !
avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Sam 11 Jan 2014 - 23:59

Block room: soute aux poulies.
Pitch room: soute du calfat.

Vaigrer serait bien. Et utiliser de l'iroko permettrait une unité de ton.

Quand tu auras compilé l'ensemble des erreurs du kit, tu pourras, comme McKay, écrire un bouquin sur le sujet.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Dim 12 Jan 2014 - 14:53

OK pour le vaigrage Alain. On part sur de grosse modifications par rapport au kit, mais ce n'est pas pour me déplaire !

Donc iroko pour le vaigrage et tilleul pour les ponts.
Pour le bordage, je prévois quel bois ?

Je n'ai pas vu d'iroko chez arkowood ! Par quoi puis-je le remplacer ?
avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Jean-Marc 83 le Dim 12 Jan 2014 - 18:23

Bonsoir

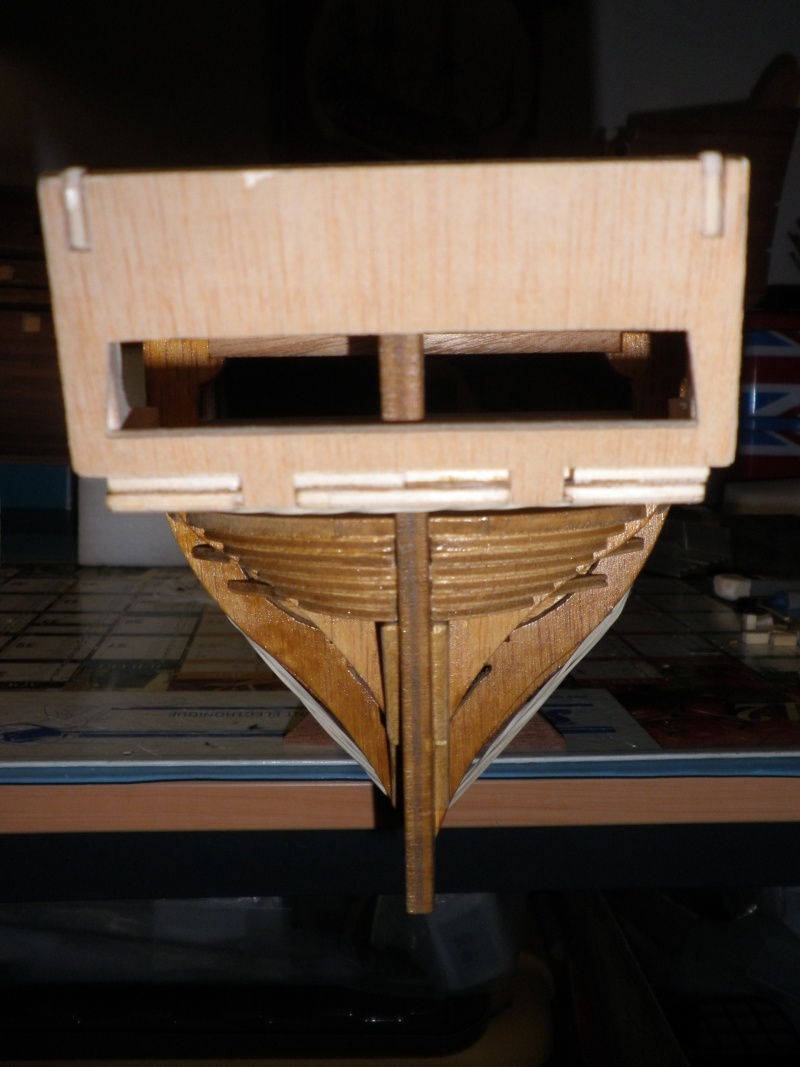

Voilou les photos que j'ai pu faire.



















En espérant que cela vous aide un peu !!

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Dim 12 Jan 2014 - 18:39

Merci jean-Marc.
Cela me servira pour me guider !
avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Dim 12 Jan 2014 - 19:44

Bois comparable à l'iroko chez Arkowood, je ne vois pas.

Merci à Jean-Marc. Tes photos seront sacrément utiles pour reprendre tout l'arrière: bordé, arcasse et tableau qui sont archi-faux. Et il faut réfléchir dès maintenant à comment les rectifier.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par frederic Ravinet le Dim 12 Jan 2014 - 20:22

Le poirier est un peu plus clair et le noyer un peu plus foncé ..... Maintenant suivant la destination tu peux voir avec ces bois, qui sont des bois que tu trouveras chez Arkowood.

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.
avatar
frederic Ravinet
Admin

Messages : 5032
Date d'inscription : 12/06/2012
Age : 62
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Lun 13 Jan 2014 - 0:03

Bonjour,

Je vais peut être prendre du noyer alors, DP indique comme teinte de verni 'noyer blond' ?
La destination c'est le vaigrage et les cloisons peut être aussi le bordage puisque pour DP tout etait plaqué en iroko

Pour les ponts je prendrais du tilleul !

J'attends vos conseils pour lancer ma commande

Bonne journée a tous
avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Dim 26 Jan 2014 - 20:18

Bonjour a tous,

Voici les dernières nouvelles :

- je me suis acheté un peu d'outillage car je pars de zéro, en me réferrent a vos recommandations (pinces, limes et râpes, colles et une 'DREMEL',papier de verre, etc ...)
- la commande de bois devrait arriver Mercredi (poirier en baguettes et planchettes)

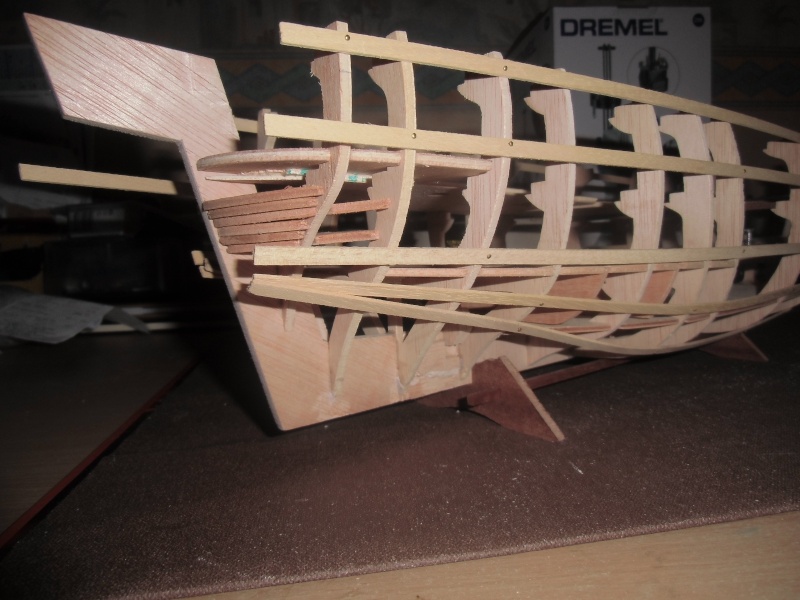

Alain, comme convenu, j'ai fixer (clouer seulement) quelques baguettes afin que vous puissiez vous rendre compte de ce qu'il convient de modifier sur la coque. Seul les couples sont collés !













" />

avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Dim 26 Jan 2014 - 23:57

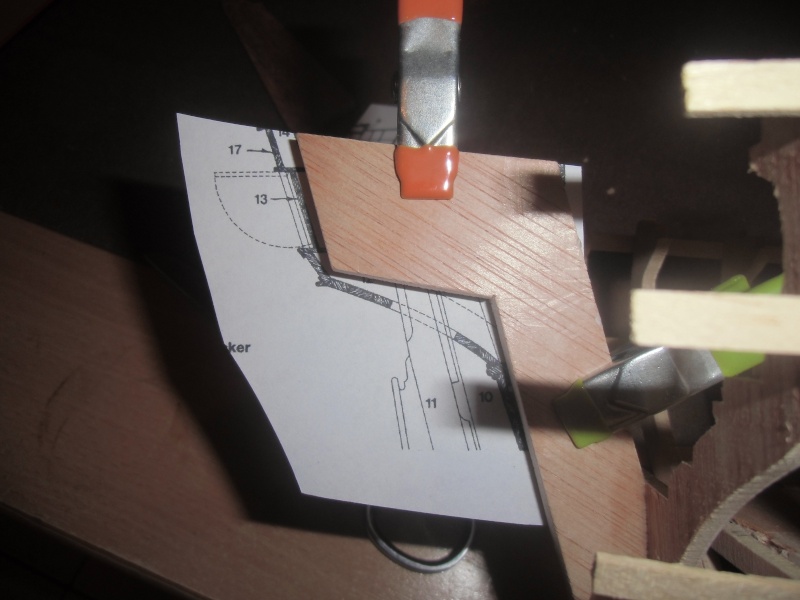

Etape suivante. Scanner et agrandir au 1/46e, le dessin C3/3, page 53 du McKay. Le découper et coller pour qu'il suive le trait rouge de mon scan.



S'il s'aligne sur trait rouge, tableau + trait pointillé, voûte d'arcasse + trait rouge, étambot. C'est bien. Sinon retouches.

Hypothèse alignement correct. DP fournit-elle le contre-étambot vert, sur lequel vient le gouvernail jaune?

Le trait rouge sur l'étambot correspond à la limite du bordé. Le dessin C3/5, même page illustre le propos.

La baguette du bas, genre montagnes russes, nous rectifierons au moment voulu.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par André MIOSSEC le Lun 27 Jan 2014 - 10:10

Il a des lignes étrangement creuses à l'arrière, ce canot !
avatar
André MIOSSEC

Messages : 1306
Date d'inscription : 20/11/2013
Age : 77
Localisation : Plougastel

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Fosse le Lun 27 Jan 2014 - 12:06

Alain Degny a écrit:La baguette du bas, genre montagnes russes, nous rectifierons au moment voulu.

Bonjour,

Je me demande s'il ne vaudrait pas mieux rectifier maintenant, l'intervention doit être plus facile maintenant.



Je pense, comme André, que ce canot' a de drôles de lignes à l'arrière. N'y aurait-il pas un pb. au niveau des couples ?

 scratch
avatar
Alain Fosse

Messages : 1864
Date d'inscription : 27/06/2012
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par André MIOSSEC le Lun 27 Jan 2014 - 12:18

Alain a raison. Ce ne sont pas nécessairement de drôles de lignes arrière, mais plutôt un mauvais emplacement des deux membrures rapprochées qui viennent faire une bosse au milieu.    sunny
avatar
André MIOSSEC

Messages : 1306
Date d'inscription : 20/11/2013
Age : 77
Localisation : Plougastel

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Lun 27 Jan 2014 - 13:54

Pour la bonne compréhension de tous. Cette Bounty est le pire nanar qu'un éditeur ait jamais proposé. Je la connais bien pour avoir vu un certain nombre de martyrs de DelPrado se débattre avec les innombrables problèmes que pose ce kit.

La chance, si j'ose dire, qu'a Jean-Jacques, c'est de ne pas l'avoir commencée avant de nous rejoindre.

Pour l'instant, il n'est même pas question de coller une baguette, mais de redéfinir les lignes générales du navire, en comparant l'offre DP avec ce qu'indique John McKay, dans son ouvrage, qui fait rérérence.

Comme il faut bien commencer par quelque chose, j'ai proposé à Jean-Jacques de vérifier la poupe, connue pour être fausse, et de  prendre les dispositions pour la retaper. Les baguettes sont juste là pour voir où et comment se termine le bordé sur l'étambot.

Lorsque nous aurons défini la longueur finale du modèle, de l'étrave au tableau (Car il va peut-être falloir raccourcir ou ralonger), nous vérifierons l'ensemble des membrures, car là aussi...Enfin, vous avez vu!

C'est ma vision des choses. Si vous avez en tête un modus operandi plus adéquat ou plus logique, proposez-le. Ce qui compte, c'est que Jean-Jacques réussisse un modèle honorable, pas la manière d'y parvenir.

Il part avec un handicap qui sur un champ de course lui vaudrait un tour d'avance sur ses concurrents!

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par André MIOSSEC le Lun 27 Jan 2014 - 16:09

Est-ce que la solution intelligente ne serait pas, avant que les fagots d'avatars condensés dans si peu de kit ne lui brisent tout enthousiasme pour le modélisme, qu'il foute ça au feu, c'est le moment avec la caille qui vient, et s'attache à trouver, sur les conseils des gens compétents du forum, un kit de qualité si ça existe, ou mieux, se pencher sur une mono ?    sunny
avatar
André MIOSSEC

Messages : 1306
Date d'inscription : 20/11/2013
Age : 77
Localisation : Plougastel

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Lun 27 Jan 2014 - 22:23

Bonsoir,

J'ai vérifier les couples, je ne peux pas les placer autrement, sinon le pont ne rentre pas a sa place !
L'effet montagne russe est du je pense au fait que je n'ai pas cloué la baguette sur tous les couples.

André, lorsque Alain à commencer a m'indiqué les erreurs à rectifier (je devrait peut être dire les horreurs), cela à été une de mes options et je dois dire que j'ai été très fortement tenté de tout mettre au feu et de repartir sur autre chose (peut être un kit car je ne sens pas prêt pour une mono). Par contre pas de risques que j'abandonne le modélisme !
avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Lun 27 Jan 2014 - 22:48

Et le fait d'être LE modéliste qui a réussi à tirer quelque chose de la Bounty DP te vaudra l'inscription au Guinness des records.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Jeu 30 Jan 2014 - 19:27


Bonsoir a tous,

Alain, est-ce que cela correspond à ce que tu voulais ?





avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Jeu 30 Jan 2014 - 20:01

C'est bon. Voila une heureuse découverte, à laquelle je ne m'attendais pas.

Il faut maintenant que tu trouves le faux-étambot (pièce marquée 10 sur le dessin de JMK) et la pièce qui constitue le tableau arrière.

Le tableau, tu le cloues à blanc sur la fausse quille, bien centré.

Sur chaque bord, tu cloues une virure au niveau du pont supérieur (clou sur chaque couple), qui vient recouvrir la tranche du tableau et tu prends des photos, dont une du bateau vu de dessus, que nous puissions voir si la courbe de la virure est harmonieuse.

Mine de rien, on a franchi un gros obstacle.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par antares91 le Jeu 30 Jan 2014 - 21:28

Voici la suite :









Si le coté babord ne me semble 'pas trop mal', il y a un gros défaut coté tribord.

Le faux étambot et le gouvernail sont posé provisoirement avec du scotch double face.

[img][/img]
avatar
antares91

Messages : 834
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Alain Degny le Jeu 30 Jan 2014 - 23:23

On est loin de l'harmonie des courbes. Avant d'entreprendre les rectifications, une dernière chose.

Dans un carton mince, genre chemise de classement, découpe la voûte d'arcasse ent 'aidant des vues pages 53 et mets-la en place en la tenant avec du scotch. Cela permettra de définir la forme de blocs de remplissage, qui faciliteront la pose des virures.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14049
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: H.M.A.V. La BOUNTY Echelle 1/46 ème DEL PRADO

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
