LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Falcon Dive Mer 23 Avr 2014 - 16:57

Merci à tous les trois
Je vais même suggérer à Alain D d'ouvrir une rubrique "REMARQUES SUR LA PINTA " comme il l'a fait pour la S M

Janiel, je suis preneur pour tes adresses

Falcon Dive

Messages : 240
Date d'inscription : 15/03/2014

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par janiel Mer 23 Avr 2014 - 17:34

Je viens de t'envoyer le MP, mais j'ai bidouillé dur... Tu me dis si tu l'as  bien reçu ? Merci.

janiel

Messages : 445
Date d'inscription : 04/12/2013

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Falcon Dive Mer 23 Avr 2014 - 18:53

janiel a écrit:Je viens de t'envoyer le MP, mais j'ai bidouillé dur... Tu me dis si tu l'as  bien reçu ? Merci.

parti, reçu, répondu
Falcon Dive
Falcon Dive

Messages : 240
Date d'inscription : 15/03/2014
Age : 73
Localisation : 13190

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Falcon Dive Ven 25 Avr 2014 - 8:48

Bon, je laisse un peu décanter "l'affaire" des palans de misaine et d'artimon  Very Happy

Le temps que ça murisse, j'ai attaqué les étais et les haubans de grand mât

LA PINTA (Artesania Latina) 1/65ème - Page 6 20140438

LA PINTA (Artesania Latina) 1/65ème - Page 6 20140439

LA PINTA (Artesania Latina) 1/65ème - Page 6 20140440

LA PINTA (Artesania Latina) 1/65ème - Page 6 20140441
Falcon Dive
Falcon Dive

Messages : 240
Date d'inscription : 15/03/2014
Age : 73
Localisation : 13190

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Alain Degny Ven 25 Avr 2014 - 10:35

Selon Pastor, la hauteur sous le gaillard AV entre lignes de pont est de 1.60 m. Si on déduit l'épaisseur du plancher et des baux, on arrive aux estimations de A. Cucari.

La hauteur sous château arrière varie de 1.10 m à l'avant, à près de 2 m à l'arrière, puisque le plancher du gaillard n'est pas parallèle au pont principal.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Falcon Dive Ven 25 Avr 2014 - 10:50

Alain Degny a écrit:Selon Pastor, la hauteur sous le gaillard AV entre lignes de pont est de 1.60 m. Si on déduit l'épaisseur du plancher et des baux, on arrive aux estimations de A. Cucari.

La hauteur sous château arrière varie de 1.10 m à l'avant, à près de 2 m à l'arrière, puisque le plancher du gaillard n'est pas parallèle au pont principal.

J'ai peut être abusé du tafia pendant mon séjour à fond de cale mais, là, je ne saisis pas bien le sens de ton intervention.
Peux tu m'en distiller un peu plus ?
Falcon Dive
Falcon Dive

Messages : 240
Date d'inscription : 15/03/2014
Age : 73
Localisation : 13190

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Alain Degny Ven 25 Avr 2014 - 11:42

Je distille. Very Happy Mon message confirme ce qu'Alain a écrit plus haut, sur la base d'un document différent.

Pour une raison mystérieuse, Paint refuse obstinément d'afficher les couleurs, ce matin. Désolé.

LA PINTA (Artesania Latina) 1/65ème - Page 6 Pinta112

Les flêches grises indiquent les lignes des ponts (en pointillés). Ces lignes ne tiennent pas compte de l'épaisseur des planchers et les baux ne sont pas matérialisés.

On constate que la hauteur sous le gaillard AR est plus importante à l'arrière qu'à l'avant.

Par contre, à l'avant, les ponts sont parallèles et la hauteur est constante. La ligne pointillée sur laquelle j'ai mis une croix, matérialise le bouge du pont de gaillard.


Dernière édition par Alain Degny le Ven 25 Avr 2014 - 12:36, édité 1 fois

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Falcon Dive Ven 25 Avr 2014 - 11:48

Ce qui, en clair, signifie que j'ai quelque chose à refaire ?

Parce qu'il n'y a aucune image dans tes posts
Falcon Dive
Falcon Dive

Messages : 240
Date d'inscription : 15/03/2014
Age : 73
Localisation : 13190

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Alain Degny Ven 25 Avr 2014 - 12:38

c'est bien de donner l'explication du scan, mais c'est encore mieux de le mettre en ligne. Embarassed

Tu ne changes rien. C'est juste une remarque d'ordre général.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Falcon Dive Ven 25 Avr 2014 - 12:50

Alain Degny a écrit:c'est bien de donner l'explication du scan, mais c'est encore mieux de le mettre en ligne. Embarassed

Tu ne changes rien. C'est juste une remarque d'ordre général.

Uouuf !

Oui, j'avais remarqué cette particularité des ponts.

Et dire qu'il y en a qui prétendent que ce sont des modèles "simples pour débutants"

Si tu veux les réaliser correctement, c'est prise de chou à chaque étape !
Falcon Dive
Falcon Dive

Messages : 240
Date d'inscription : 15/03/2014
Age : 73
Localisation : 13190

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Falcon Dive Ven 25 Avr 2014 - 13:03

En fait, ce dont j'avais peur, c'est que l'ajout du bouge (non prévu par AL) m'ait entraîné dans des montages "hasardeux" !
Falcon Dive
Falcon Dive

Messages : 240
Date d'inscription : 15/03/2014
Age : 73
Localisation : 13190

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Falcon Dive Ven 25 Avr 2014 - 18:35

Début des enfléchures

Quelqu’un a du Xanax ou du Lexomil ?

LA PINTA (Artesania Latina) 1/65ème - Page 6 20140442
Falcon Dive
Falcon Dive

Messages : 240
Date d'inscription : 15/03/2014
Age : 73
Localisation : 13190

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par VR24 Ven 25 Avr 2014 - 18:42

On  peut aussi respirer profondement! Inspirer ..... expirer .... inspirer ..... expirer  Smile . Ca calme en default de drogues pharmaceutiques.
Cette Pinta est vraiment jolie!

VR24

Messages : 868
Date d'inscription : 01/09/2013
Age : 65
Localisation : Italie

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Falcon Dive Ven 25 Avr 2014 - 18:47

VR24 a écrit:On  peut aussi respirer profondement! Inspirer ..... expirer .... inspirer ..... expirer  Smile . Ca calme en default de drogues pharmaceutiques.
Cette Pinta est vraiment jolie!
Salut Vincenzo

Inspirer, d'accord

Expirer.... le plus tard possible  Very Happy

Merci pour l'appréciation
Falcon Dive
Falcon Dive

Messages : 240
Date d'inscription : 15/03/2014
Age : 73
Localisation : 13190

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Alain Degny Ven 25 Avr 2014 - 19:02

Il faut qu'elles soient rabaissées un chouïa sur la droite.

La technique pour avoir un espacement constant des enfléchures, c'est de glisser un morceau de carton souple entre les haubans, un coup dessus, un coup dessous.

On monte son enfléchure et on change le carton de place.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Falcon Dive Ven 25 Avr 2014 - 19:21

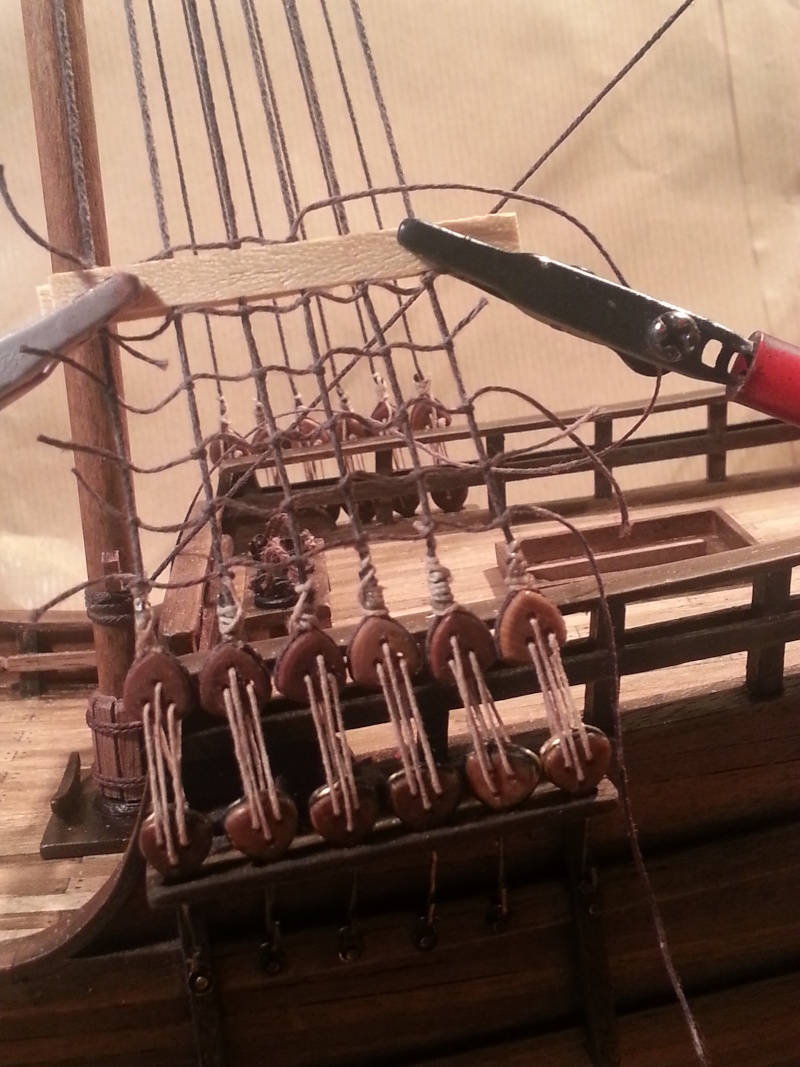

C'est mieux comme ça ?

LA PINTA (Artesania Latina) 1/65ème - Page 6 20140443

Pour le moment il n'y a rien de fixé définitivement

D'ailleurs, comment bloques-tu les noeuds ?
Colle blanche diluée ?
Falcon Dive
Falcon Dive

Messages : 240
Date d'inscription : 15/03/2014
Age : 73
Localisation : 13190

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Alain Degny Ven 25 Avr 2014 - 19:29

Comme cela, Y bon. Collage colle blanche pas forcément diluée, puisqu'elle devient translucide en séchant.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Falcon Dive Ven 25 Avr 2014 - 19:32

Bingo !

On conti...nouille  Very Happy
Falcon Dive
Falcon Dive

Messages : 240
Date d'inscription : 15/03/2014
Age : 73
Localisation : 13190

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par bernardw Ven 25 Avr 2014 - 19:36

Vérifies qu'ils sont parallèles à la ligne de flottaison si oui c'est OK.
bernardw
bernardw

Messages : 2436
Date d'inscription : 10/09/2012
Age : 76
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par janiel Ven 25 Avr 2014 - 20:29

Bonsoir Bernard,
Moi je trouve tout çà très bien. Un petit noeud, tout petit, et un peu de cyano, non ?
Les photos sont trompeuses, en plus :  une des tiennes (parmi les premières) m'a fait croire que tu avais utilisé du fil blanc entre les caps de mouton. Or sur les autres, il apparaît beaucoup plus teinté. Et pour ma part, mieux adapté. Car le blanc sur un bateau, çà ne le reste pas longtemps, surtout au 15ème !
Pas c... l'idée du parallèlisme avec la ligne de flottaison. Je n'y avais pas pensé, mais je la mets dans mon herbier.

janiel

Messages : 445
Date d'inscription : 04/12/2013

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par antares91 Ven 25 Avr 2014 - 21:29

Bonjour Falcon Drive
Je trouve un peu bizarre l'avant dernier cap de mouton, ne serait il pas mal monté ou a l'envers ?
antares91
antares91

Messages : 1315
Date d'inscription : 18/10/2013
Age : 69
Localisation : ESSONNES

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Guido54 Ven 25 Avr 2014 - 23:03

Bonsoir Falcon Dive,

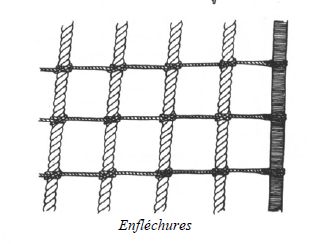

Une autre technique pour avoir des espaces constants et des lignes parallèles est de tracer des traits parallèles à la bonne distance sur un bristol et de placer celui-ci derrière les haubans. Cela sert de repère pour positionner les enfléchures.

Si je peux me permettre une dernière remarque : comme d'habitude,  le diamètre du cordage fournit avec les kits pour les enfléchures trop gros. Ne pas oublier que celles-ci  n'ont à soutenir que le poids des marins ....

LA PINTA (Artesania Latina) 1/65ème - Page 6 Presse65

Pas de panique, le fil à coudre fait parfaitement l'affaire à cette échelle. En, outre, étant plus fin, cela il sera plus facile à tendre.  Cool
Guido54
Guido54

Messages : 2724
Date d'inscription : 01/11/2012
Age : 73
Localisation : Nancy

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par VR24 Ven 25 Avr 2014 - 23:44

Moi je mets les espaceurs dans les "trous" à hauteur des noeuds.
PS: expirer plusieurs fois dans une vie c'est pas mal  Razz  Razz  Razz  Razz

VR24

Messages : 868
Date d'inscription : 01/09/2013
Age : 65
Localisation : Italie

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Falcon Dive Sam 26 Avr 2014 - 7:10

Merci à tous pour vos retours
Je vais essayer de n'oublier personne

Bernard
Je pensais que les enfléchures étaient // aux porte haubans et me suis basé sur le dessin de Pastor qui n'est pourtant pas une pince
LA PINTA (Artesania Latina) 1/65ème - Page 6 Poulie15

Antarès
Le cap n'est pas monté à l'envers, mais il a légèrement basculé et pivoté sur son axe
Et la parallaxe due à l'angle de prise de vue accentue encore l'effet

Janiel
Les liures des caps sont en fil écru, comme les liures des ancres
c'est un choix délibéré
JH'ai beaucoup "vieilli" la coque et l'accastillage et je voulais conserver un peu de contraste de couleurs pour donner du relief
Sinon, autant tout peindre en marron à l'aérographe  Very Happy

Guido
c'est bien ce qu'il me semblait pour les diamètres
Mais au point où j'en suis, je vais terminer avec ça, parce que défaire ces p... de noeuds, c'est encor plus ch... que de les nouer  Smile

Vincenzo
nous sommes tous des ressuscités multirécidivistes !

Bonne journée à tout le monde
des p'tits noeuds, des p'tits noeuds, encore des p'tits noeuds

Bernard
Falcon Dive
Falcon Dive

Messages : 240
Date d'inscription : 15/03/2014
Age : 73
Localisation : 13190

Revenir en haut Aller en bas

LA PINTA (Artesania Latina) 1/65ème - Page 6 Empty Re: LA PINTA (Artesania Latina) 1/65ème

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 6 sur 6 Précédent  1, 2, 3, 4, 5, 6

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
