Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Alain Degny le Sam 7 Mar 2015 - 11:58

Cela n'a pas l'air mal, tout ça.

Alain Degny
Admin

Messages : 13471
Date d'inscription : 14/06/2012

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Invité le Sam 7 Mar 2015 - 12:31

oui je m'etonne moi meme , mais parlons pas trop vite , ce n'est que le debut , la route et longue ,

Invité
Invité


Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par a.piot le Sam 7 Mar 2015 - 12:31

oui Alain , mais je pense que le bouclage , ne va pas etre facile !!

a.piot

Messages : 1691
Date d'inscription : 26/08/2012
Age : 71
Localisation : chatillon sur indre /oleron

https://sites.google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Alain Degny le Sam 7 Mar 2015 - 13:15

Tu as raison, Alain. Il va falloir jouer sur les assemblages par écarts à l'anglaise, en les positionnant d'une manière réaliste et harmonieuse.

Le mieux serait que tu fasses un patron sur papier calque que tu scotches sur la coque. Tu traces les lèvres de l'espace restant entre les bordés. Puis, à plat tu dessines tes baguettes au crayon pour pouvoir gommer. Tu verras très vite où il faut placer tes écarts.

Tu économiseras du temps et tu gagneras en précision. Si tu te lances à l'aveuglette, tu es assuré de devoir rectifier au fur et à mesure et à chaque fois tu consommes du bois.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13471
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Guido54 le Sam 7 Mar 2015 - 17:19

bosco a écrit:pour la decoupe des cadre de sabords j'ai trouver un tout nouveau systeme pour dremel

Bonjour Bosco,

Désolé de casser ton enthousiasme mais tu ne peux pas utiliser un disque à tronçonner pour découper tes sabords vu l'échelle No .

Le meilleur système reste la mini-scie à main et les limes pour ajuster.

Sinon, beau travail.

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par papykaki le Sam 7 Mar 2015 - 17:34

C'est absolument faux ! !

Nous sommes plusieurs a avoir utilisé cette méthode avec succés. Mini perceuse avec disque scie métallique.

papykaki

Messages : 597
Date d'inscription : 14/05/2013
Age : 69
Localisation : Touraine

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Invité le Sam 7 Mar 2015 - 18:43

ce qui va poser probleme avec une scie a main , c'est le renfort dans le cadre qui et peint en noir j'ai tres peut de marge de manoeuvre pour le va-et-vient

Invité
Invité


Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Invité le Sam 7 Mar 2015 - 18:53

ecouter je vais en faire un ou deux , a la main si je voit que ce n'est pas regulier dans les coupes , j'investie dans ce super disque special bois

Invité
Invité


Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par PAB le Sam 7 Mar 2015 - 19:37

Bon, question bateaux qui marchent avec du vent je suis nouveau, mais question modélisme j'ai pas mal roulé ma bosse ... donc je m'autorise cette intervention :

Je suis d'accord avec GUIDO54 - Pour moi, le meilleur système reste un trou à chaque angle, puis mini scie à main et mini lime. Je n'irai pas prendre de risques avec une mini scie circulaire au bout d'une mini-perceuse, ou, encore plus acrobatique, d'un flexible ... Question sécurité je ne le sens pas et, question précision, il y a quand même mieux.

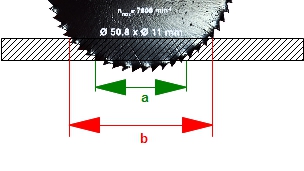

Tenez, juste un point : Avec la scie circulaire on est obligé de faire une découpe beaucoup plus grande que nécessaire :

En effet, pour découper jusqu'à la face interne de la pièce, il faut largement déborder sur la face externe :



en a (vert) la coupe qui sera obtenue
en b (rouge) la coupe qu'il est nécessaire de faire



Donc, pour obtenir un sabord il faut entailler significativement (cf. note) autour :






En hachuré, la découpe à obtenir.
En rouge, les coupes nécessaires

Note : le "significativement" dépendant de l'épaisseur à découper, et du diamètre de la scie circulaire.

Certes, avec de la pâte à bois ou du mastic à bois on arrivera à combler les diverses entailles, et après un bon ponçage il ne devrait plus y paraître, mais c'est une démarche qui n'est ni belle ni esthétique.


Pour ma part, ma préférence va à une méthode tirée des techniques d'usinage :



En hachuré : la découpe à effectuer, en vert, les opérations effectuées, en gris les découpes obtenues

Croquis 1 : Découpe à obtenir
Croquis 2 : Perçage des angles
Croquis 3 : Découpe entre les angles à la scie à main (lames n° 15 ou 27 pour couteau porte-lame)
Croquis 4 : Rectification des angles à la lime tiers-point
Croquis 5 : Résultat obtenu


Cette méthode est sans doute plus longue que la première, quoi que, tout compris, le ponçage doit être bien consommateur de temps, je la trouve en tous cas plus sûre et plus élégante.

En tout état de cause, c'est cette méthode que je prévoie d'employer pour les sabords et autres ouvertures de mon SotS.

Mais bien sûr, chacun reste libre de faire comme il veut !


Dernière édition par PAB le Sam 7 Mar 2015 - 23:50, édité 1 fois

PAB

Messages : 941
Date d'inscription : 14/03/2013
Age : 63
Localisation : Région de Fontainebleau

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par BUC28 le Sam 7 Mar 2015 - 19:41

Bonsoir

Tout ça pour ça  Albert Einstein n'aurais pas fait mieux
pas de bla bla des résultats

A+ JEAN LUC

BUC28

Messages : 50
Date d'inscription : 14/04/2013
Age : 59
Localisation : BONNEVAL

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par DAN13000 le Sam 7 Mar 2015 - 19:47

Salut Bosco!

Je te mets en garde contre des achats inconsidérés. Razz

Le super disque spécial bois SC544 est trop gros pour couper les sabords. Il fait 38 mm de diamètre et 1 mm d'épaisseur. Twisted Evil  De plus il coûte assez cher.  affraid

La lame à tronçonner de 31,8 mm (546) est aussi trop grande et ne se monte que sur l'adaptateur mini-scie DREMEL 670.  study

J'ai tout ça et c'est pourquoi je t'en parle en connaissance de cause.  Wink

Si tu veux scier tes sabords avec la DREMEL, je te conseille ce lien pour les lames Rona:

[Vous devez être inscrit et connecté pour voir ce lien]

Ces lames sont très fines (0,1 mm) et pour le prix de ta super lame tu pourra obtenir 3 jeux de 2 lames de diamètres 16 mm, 19 mm et 22 mm plus un jeu de 2 porte-outils.  cheers

Je t'ai mis le lien car en recherche directe on ne tombe jamais dessus.  Rolling Eyes

Bonne soirée.  drunken

@+

Daniel

DAN13000

Messages : 504
Date d'inscription : 25/04/2013
Age : 68
Localisation : Marseille

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par BUC28 le Sam 7 Mar 2015 - 19:54

Bonsoir
DAN c'est avec cela que j'ai découpé les miens tu as raison

bonne soirée

 A+ JEAN LUC


Dernière édition par BUC28 le Sam 7 Mar 2015 - 19:55, édité 1 fois

BUC28

Messages : 50
Date d'inscription : 14/04/2013
Age : 59
Localisation : BONNEVAL

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par papykaki le Sam 7 Mar 2015 - 19:54

Tu as tout a fait raison Daniel.

papykaki

Messages : 597
Date d'inscription : 14/05/2013
Age : 69
Localisation : Touraine

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par papykaki le Sam 7 Mar 2015 - 19:55


papykaki

Messages : 597
Date d'inscription : 14/05/2013
Age : 69
Localisation : Touraine

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Invité le Sam 7 Mar 2015 - 20:25

lol tout a fait ça

Invité
Invité


Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Alain Degny le Sam 7 Mar 2015 - 20:31

Pour ma part, je suis Pabiste sans réserves. Je perce mes 4 trous et avec une lame ronde de scie à archet, je découpe mon sabord. Je contrôle beaucoup mieux ce que je fais qu'avec un outil électrique, même avec variateur de vitesse.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13471
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Invité le Sam 7 Mar 2015 - 21:15

pour ma part je suis du style ancienne ecole, ma coque je la ponse entierement a la main , et il n'y a que le toucher qui me dira , et pour les sabords ce sera pareil pour le soleil royal je les est fait a scalpel mais le bois etait bien plus tendre

Invité
Invité


Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Invité le Sam 7 Mar 2015 - 21:26

la lame ronde archer ce ne sera pas possible , pas assez d'espace derriere les sabords , je vais utilisé une technique peut orthodoxe , avec qui j'ai deja testé et cela marche tres bien , la mini scie a metaux ! mais utilisé uniquement la lame de scie , je perce mes trou a la perceuse juste de quoi passer la lame et le tour et jouer et je fini a la lime !

Invité
Invité


Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Invité le Sam 7 Mar 2015 - 21:29


Invité
Invité


Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par CRI-CRI le Sam 7 Mar 2015 - 23:10

Les ouvertures de la RC, je les ai découpées au cutter, la lame fine et pointue, les deux côtés en premier, puis le dessus, et le bas en dernier, et les coins sont sortis bien carrés

Comme il y avait des fenêtres avec un haut demi-circulaire, j'ai pu découper proprement leur chapiteau en enfonçant la pointe de lame au minimum, et ça, je pense qu'aucune lame de scie n'aurait pu le faire sans accroc

Seules contraintes : un bois pas trop coriace, et agir avant la pose du deuxième bordé. C'est sûr que sur du bambou, ou pire, sur du chêne, on ne va pas aller tenter le cutter !  Razz


Dernière édition par CRI-CRI le Sam 7 Mar 2015 - 23:12, édité 1 fois

CRI-CRI

Messages : 2418
Date d'inscription : 27/06/2013

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Alain Degny le Sam 7 Mar 2015 - 23:11

C'est également ce que je fais, Bosco. Je n'utilise que la lame ronde démontée de la scie et même avec peu de débattement, cela fonctionne.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13471
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Invité le Dim 8 Mar 2015 - 0:08

ok je vais testé cette methode

Invité
Invité


Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par DAN13000 le Dim 8 Mar 2015 - 10:56

Salut Bosco!

J'aime bien le dessin de Jacques.  Laughing

Pour scier, j'avais confectionné, avec une cisaille, une petite lame de scie pointue à partir d'une lame de scie dite "de ménage".  Razz



Puis je l'ai montée sur un manche de cutter. Basketball  Au passage, notez le sens des dents qui arrachent quand on tire pour éviter de partir brutalement en avant.  cyclops



L'idée m'avait paru bonne au départ...  Very Happy

J'ai d'abord percé mes cinq trous (avec celui du milieu, qui ne m'a pas servi) à l'aide d'un mandrin à main pour éviter tout dérapage avec une perceuse électrique.  clown

Mais quand il s'est agit de découper le bambou avec sur l'arrière une masse de colle à bois solidifiée...  Rolling Eyes

J'ai alors percé mes sabords avec la DREMEL munie de sa rallonge. Razz  En consultant mes notes, study  il m'a fallu 3 heures pour percer les 26 sabords du premier pont et 4 heures pour percer les 42 autres (avec l'expérience, on va plus vite).  Basketball

Je précise que je n'ai pas eu besoin du SAMU, que j'ai encore tous mes doigts Twisted Evil  mais qu'il m'a fallu 2 lames pour arriver au bout tant le bambou collé est dur.  bounce

Mais chacun peu faire l'expérience et choisir la méthode qui lui convient le mieux.  Wink De la confrontation des idées jaillit la lumière. sunny

@+

Daniel

DAN13000

Messages : 504
Date d'inscription : 25/04/2013
Age : 68
Localisation : Marseille

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par papykaki le Dim 8 Mar 2015 - 11:29

DAN13000 a écrit:Salut Bosco!

J'aime bien le dessin de Jacques.  Laughing

Pour scier, j'avais confectionné, avec une cisaille, une petite lame de scie pointue à partir d'une lame de scie dite "de ménage".  Razz








Daniel

Bonjour Daniel,

Tu sais que ce genre de lame existe dans le commerce .

papykaki

Messages : 597
Date d'inscription : 14/05/2013
Age : 69
Localisation : Touraine

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par DAN13000 le Dim 8 Mar 2015 - 11:48

Oui, Jacques, Avec une forme un peu plus affûtée.  Razz

J'ai aussi recherché, Suspect  chez moi, pour voir s'il ne me restait pas, par hasard, une lame de scie dont on se servait autrefois pour couper les pointes d'ampoules de médicaments. Mais je n'en ai pas trouvé.  Evil or Very Mad

@+

Daniel

DAN13000

Messages : 504
Date d'inscription : 25/04/2013
Age : 68
Localisation : Marseille

Revenir en haut Aller en bas

Re: le sovereign of the seas 1/84 altaya par Bosco

Message par Alain Fosse le Dim 8 Mar 2015 - 12:06

Bonjour,

Sinon, il y a également ça :




Chez L'Octan


Ou bien, la méthode de la fraise : un outil de ce genre-là, de 0,5 ou 0,6 mm de diamètre, monté sur le renvoi d'angle d'une Dremel (ou même directement). Ca fonctionne bien, comme ci-dessous, pour découper un panneau de pont un un sabord.


Alain Fosse

Messages : 1864
Date d'inscription : 27/06/2012
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas
