Re: La Licorne remaniée

Message par Tournesol le Juillet 27th 2014, 17:09

Jean-Marc 83 a écrit:Pourquoi n'utilises tu pas les ferrures d'hachette ?

Bon le dessus peut être repeint .

@ pluche

les mantelets de Hachette sont trop petits...
j'avais fait la feuillure autour des sabords, donc mes mantelets sont plus grands....

et récupérer les ferrures sur les mantelets de Hachette me parait assez difficile à faire...
comment découper ces ferrures ?
et puis il m'en manquerait, puisque Hachette avait oublié les deux sabords de retraite..... Cool

Tournesol

Messages : 105
Date d'inscription : 22/04/2014

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par albertus le Juillet 27th 2014, 17:31

Hello
Le bristol est de loin le matériaux le plus recommandable
Une fois la pièce dessinée à l'ordi, on l'imprime sur du papier 200 g, on découpe aux ciseaux à papier ou au cutter, on trace les plis avec une lame de cutter qui ne coupe plus, on plie, puis on imprègne avec de la colle cyano fluide.
Le résultat est surprenant de solidité, le papier se transforme en plastique solide et raide
Au point que si on doit forer, on a intérêt à utiliser une nouvelle mèche qui coupe bien, ou à faire les trois avant d'appliquer la cyano
Si, à la place de colle cyano, on utilise du G4 (résine polyuréthane mono-composant) le papier reste souple

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

Comme ces traitements rendent le papier parfaitement hydrofuge, on peut dès lors construire des bateaux RC navigants en carton, même la coque

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
albertus

Messages : 1797
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Tournesol le Juillet 27th 2014, 17:41

albertus a écrit:Hello
Le bristol est de loin le matériaux le plus recommandable
Une fois la pièce dessinée à l'ordi, on l'imprime sur du papier 200 g, on découpe aux ciseaux à papier ou au cutter, on trace les plis avec une lame de cutter qui ne coupe plus, on plie, puis on imprègne avec de la colle cyano fluide.
Le résultat est surprenant de solidité, le papier se transforme en plastique solide et raide
Au point que si on doit forer, on a intérêt à utiliser une nouvelle mèche qui coupe bien, ou à faire les trois avant d'appliquer la cyano
Si, à la place de colle cyano, on utilise du G4 (résine polyuréthane mono-composant) le papier reste souple

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

Comme ces traitements rendent le papier parfaitement hydrofuge, on peut dès lors construire des bateaux RC navigants en carton, même la coque

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

merci pour cette astuce Albertus....
je vais tester cette solution...
pour cela je vais scanner les mantelets de chez Hachette pour avoir la même forme de ferrure...
ensuite je suivrais ton procédé...

je vais de ce pas faire un essai....

un grand merci à toi.... cheers
avatar
Tournesol

Messages : 105
Date d'inscription : 22/04/2014

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Jean-Marc 83 le Juillet 27th 2014, 19:22

Tournesol a écrit:
les mantelets de Hachette sont trop petits...
j'avais fait la feuillure autour des sabords, donc mes mantelets sont plus grands....

et récupérer les ferrures sur les mantelets de Hachette me parait assez difficile à faire...
comment découper ces ferrures ?
et puis il m'en manquerait, puisque Hachette avait oublié les deux sabords de retraite..... Cool

Pour le manque pas de soucis j'avais prévu un n° en plus donc j'en ai en rab  Razz .

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Tournesol le Juillet 27th 2014, 19:36

Jean-Marc 83 a écrit:

Tournesol a écrit:
les mantelets de Hachette sont trop petits...
j'avais fait la feuillure autour des sabords, donc mes mantelets sont plus grands....

et récupérer les ferrures sur les mantelets de Hachette me parait assez difficile à faire...
comment découper ces ferrures ?
et puis il m'en manquerait, puisque Hachette avait oublié les deux sabords de retraite..... Cool



Pour le manque pas de soucis j'avais prévu un n° en plus donc j'en ai en rab  Razz .

@ pluche

c'est bon à savoir..... Laughing

maintenant, il faudrait que je sache comment récupérer les 92 ferrures sur ces plaques de laiton.... pale

une autre solution serait la photo-découpe...
mais là, aussi, je ne sais pas comment faire..... drunken
avatar
Tournesol

Messages : 105
Date d'inscription : 22/04/2014

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Alain Degny le Juillet 27th 2014, 20:07

Autre solution, que je viens d'expérimenter.

Matériel:

- feuille de papier de cahier d'écolier
- fil laiton 0.5 mm
- placage 0.5 (ici, du poirier)
- le mantelet épaisseur 1 mm
- colle à bois prise rapide
- cyano

Couper une bande de papier largeur 1 mm. enduire le bout de colle blanche. Le replier sur le fil laiton. Faire plusieurs tours de bande en collant chaque spire, jusqu'à obtention d'une épaisseur réaliste pour représenter le gond. Quand c'est sec, enduire le gond de cyano pour former une "coque" de protection.



Plier le fil laiton à 90°. Coller le gond contre le can du mantelet à la cyano,



En tenant compte de l'angle de relèvement du mantelet.



Coller la penture en placage. J'ai utilisé de la cyano pour renforcer le collage mantelet/gond.

Aspect final. Sachant que tout est brut.


_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13813
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Guido54 le Juillet 27th 2014, 20:23

Bien noté.

Merci Albertus et Alain.
avatar
Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par kangoo91 le Juillet 27th 2014, 21:42

C'est vraiment pas grand  Evil or Very Mad

Laurent
avatar
kangoo91
Modérateur

Messages : 5935
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Tournesol le Juillet 27th 2014, 23:58

je viens de découvrir ton message Alain...
et je trouve ton idée pour faire le gond....
tout simplement géniale..... cheers
et je te remercie de ta précieuse aide....

de mon côté j'ai aussi fait des essais.....
je suis parti sur une penture en placage de 0,5mm
mais j'ai simplement percé et mis deux tiges d'une épingle de couturière....
pour ficher le mantelet dans la coque....

et voilà ce que çà donne en photos...





mais demain soir, je testerais ta solution Alain....
l'avantage, c'est que je pourrais garder le mantelet avec les pentures en placage, et je rajouterais les gonds....
je vous mettrais des photos dans la soirée.... Very Happy
avatar
Tournesol

Messages : 105
Date d'inscription : 22/04/2014

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par frederic Ravinet le Juillet 28th 2014, 06:31

Quand il s'agit de faire le gond, Alain est TOUJOURS génial !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.
avatar
frederic Ravinet
Admin

Messages : 5031
Date d'inscription : 12/06/2012
Age : 62
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Jean-Marc 83 le Juillet 28th 2014, 07:52

frederic Ravinet a écrit:Quand il s'agit de faire le gond, Alain est TOUJOURS génial !!!



+1 Razz
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Tournesol le Juillet 31st 2014, 21:21

en fait, c'est moi qui est fait le gond....
désolé Alain...
j'ai fait plusieurs essais pour faire des mantelets avec les gonds....
mais le résultat ne me convenait pas..... Embarassed
et puis ils ne tenaient pas quand j'ai voulu les mettre en place....

j'ai donc opté pour le système que je vous avais montré...
les pentures faites avec du bois de placage teinté noir....
avec deux tiges, dans chaque mantelet, pour les fixer à la coque....

j'ai choisi de suivre l'album pour la position des mantelets, c'est à dire à "angle droit"....

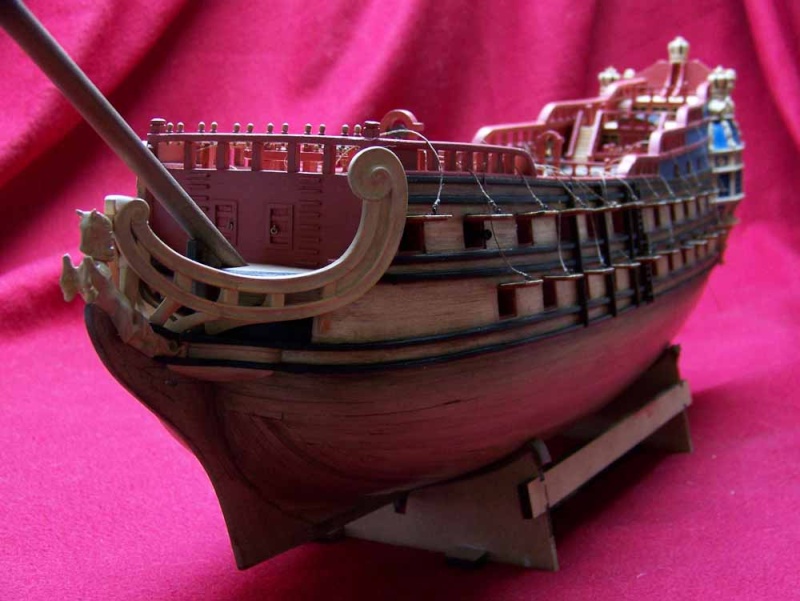

voici ce que çà donne en photos....
les mantelets ne sont pas encore collés, ni les itagues d'ailleurs...
ils le seront plus tard....









pour les sabords de retraite, là aussi j'ai choisi de suivre ce que Hergé a dessiné....
mantelets en position fermé....



à bientôt pour la suite.... Smile
avatar
Tournesol

Messages : 105
Date d'inscription : 22/04/2014

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par CRI-CRI le Juillet 31st 2014, 22:42

Excellent ! Je dirais même plus (Dupont dixit), de mieux en mieux !

Je vois que tu as opté pour la position en ardoise : moi, j'aime bien, je trouve que ça donne un look d'enfer à ce modèle

A l'époque, j'avais fait pareil, avec des fausses pentures en bois, et même les canons étaient en bois (fallait le faire)

Mine de rien, le gros du boulot est fait, à part le gréement, et de belle manière : l'harmonisation des teintes est remarquable

Bref, on voit bien que tu la tiens au chaud dans ton imaginaire cette sacrée Licorne, et c'est toujours par lui qu'on exprime la meilleure inspiration dont on est capable !

Encore bravo, je suis assez emballé,

Christian

CRI-CRI

Messages : 2420
Date d'inscription : 27/06/2013

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Tournesol le Juillet 31st 2014, 23:30

Christian, merci beaucoup pour ton compliment..... Very Happy

j'aime beaucoup aussi la disposition des mantelets de la sorte....
surtout qu'ainsi, c'est plus proche de la BD....
j'avais essayé un peu plus relevé...
mais çà ne me convenait pas.....

certes une grande partie est faite...
mais il reste du pain sur la planche.....,
avatar
Tournesol

Messages : 105
Date d'inscription : 22/04/2014

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Alain Degny le Juillet 31st 2014, 23:53

Ces mantelets en ardoise sont très bien et ceux de retraite abaissés correspondent à leur position la plus fréquente. A part pour le tir en retraite, ils ne sont pas armés et quand ils sont relevés, c'est davantage dans un souci d'aération.

Tu as déjà pré-percé le passage des itagues?

Ta Licorne est exceptionnelle. La qualité d'exécution en fera un modèle de référence. Bravo.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13813
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Tournesol le Août 1st 2014, 11:16

je te remercie Alain....

et aussi pour tes précisions pour les mantelets de retraite....

pour répondre à ta question...
oui j'ai déjà pré-percé le passage des itagues....
cela ne se voit pas sur les photos....
mais j'ai fait ces perçages en même temps que ceux des mantelets.....

pourquoi, je n'aurais pas dû le faire ?
avatar
Tournesol

Messages : 105
Date d'inscription : 22/04/2014

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par kangoo91 le Août 1st 2014, 12:27

Je m'associe à mes petits camarades pour te féliciter  cheers

Pour les sabords de retraite, ils servent aussi au ravitaillement.

Laurent
avatar
kangoo91
Modérateur

Messages : 5935
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Tournesol le Août 1st 2014, 12:59

je te remercie Laurent.... Smile

c'est bon à savoir que ces sabords servaient aussi au ravitaillement.....
avatar
Tournesol

Messages : 105
Date d'inscription : 22/04/2014

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Alain Degny le Août 1st 2014, 13:29

Au contraire, pour une question de commodité, mieux valait les percer avant.

Sur les frégates, dont la batterie est prolongée par la grande chambre aménagée, les sabords de retraite sont ouverts sur le gaillard AR. Les mantelets basculent de haut en bas, au contraire des mantelets de batterie.

Quand on voit des sabords sur l'arcasse, ils sont souvent de plus petite taille. Ce sont des sabords de charge pour le ravitaillement, comme le dit Laurent, et également pour passer des pièces de bois encombrantes qui sont stockées dans l'entrepont.

Quand on regarde un plan de frégate en coupe, on voit bien qu'ils sont percés trop haut pour être armés.

On arme les sabords de retraite, en déplaçant la dernière pièce de chaque bord. Il faut agir vite et descendre deux canons dans l'entrepont n'est pas concevable.

Anecdote. Les Anglais ne connaissent pas la notion de retraite, ils les désignent sous le nom de sternchase ports, sabords de chasse de poupe.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13813
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Michel Saunier le Août 1st 2014, 14:12

C'est du beau Travail. Bravo
avatar
Michel Saunier

Messages : 2409
Date d'inscription : 20/06/2012
Age : 76
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Tournesol le Août 1st 2014, 14:36

c'est bien ce qui me semblait qu'il était plus pratique de percer les passages des itagues à ce stade....

je te remercie pour toutes ces précisions sur les sabords de poupe....
je m'endormirais moins bête ce soir.....  lol!

merci à toi aussi Michel pour le compliment..... Very Happy
avatar
Tournesol

Messages : 105
Date d'inscription : 22/04/2014

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Jean-Marc 83 le Août 1st 2014, 17:55

Haaaaaaaaaaaa !!! plus je vois ton chateau et plus je me dis qu'il est vraiment superbe  affraid

Les mantelets sont parfaits dans cette position .

Belle photo vu de la poupe  cheers

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Tournesol le Août 1st 2014, 20:06

je te remercie du compliment Jean-Marc.... Very Happy
avatar
Tournesol

Messages : 105
Date d'inscription : 22/04/2014

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par frederic Ravinet le Août 2nd 2014, 08:21

Cette licorne va servir de référence avec un travail de cette qualité.

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.
avatar
frederic Ravinet
Admin

Messages : 5031
Date d'inscription : 12/06/2012
Age : 62
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Michel Saunier le Août 2nd 2014, 09:17

Les mantelets ainsi ouverts devaient battre au roulis
avatar
Michel Saunier

Messages : 2409
Date d'inscription : 20/06/2012
Age : 76
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Tournesol le Août 2nd 2014, 11:59

frederic Ravinet a écrit:Cette licorne va servir de référence avec un travail de cette qualité.

je te remercie du compliment Frédéric....





Michel Saunier a écrit:Les mantelets ainsi ouverts devaient battre au roulis

tu as certainement raison Michel...
mais j'ai choisi ainsi la position des mantelets pour être au plus proche des dessins de Hergé dans l'album....
avatar
Tournesol

Messages : 105
Date d'inscription : 22/04/2014

Revenir en haut Aller en bas

Re: La Licorne remaniée

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 9 sur 11 Précédent  1, 2, 3 ... 8, 9, 10, 11  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
