La Nina 1492 1:65 d'Artesania Latina (Terminé)

Voilà en toue modestie compte tenu des artistes figurant sur le site
je mets le pas à pas de ma Nina
je le mets plus pour éviter que ceux qui la feront ne fassent les mêmes erreurs que j'ai faites
j'ai suivi les instructions d'AL avec en plus ma maladresse légendaire
ne prenez donc pas cette présentation comme modèle loin de là
Marco

Dans un premier temps je vous présente la boite

suite de la présentation
Marco

Maintenant nous passons au montage des couples et du pont

Je commence les ajustements



















Schémas montrant la nécessité de biseauter les couples

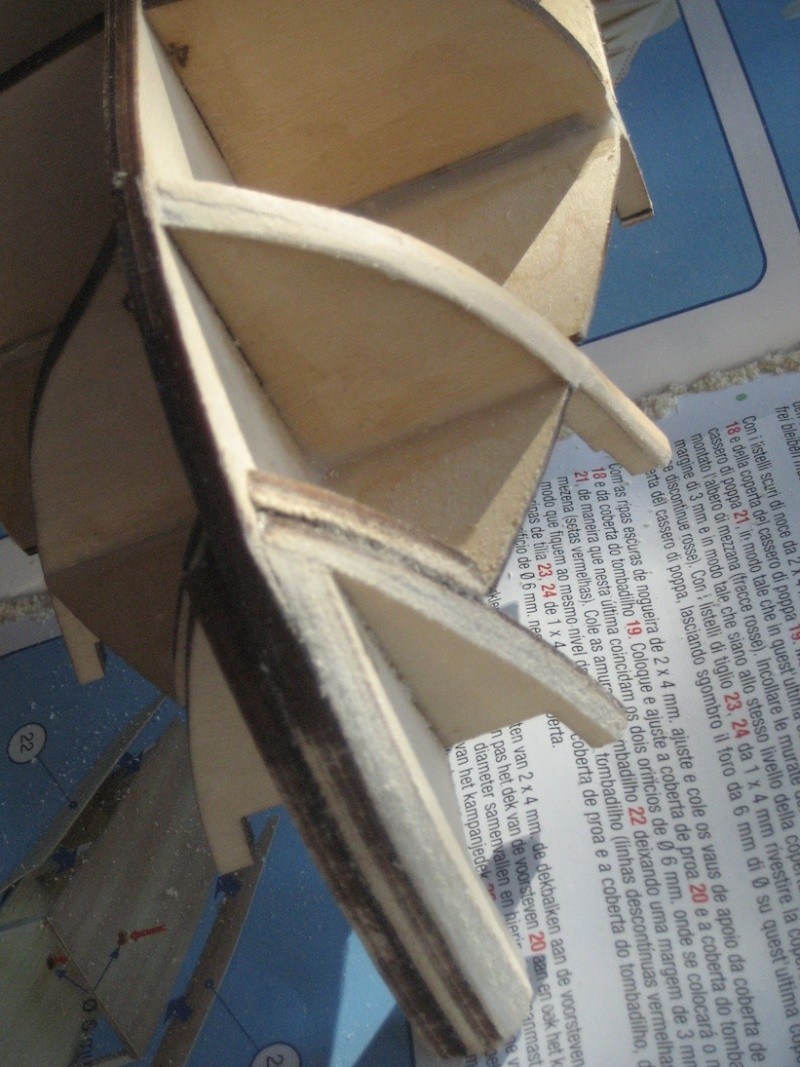

La base de la fausse quille au niveau de la poupe doit être amincie




Vérification de la courbure de la coque pour ajuster les couples

Bonjour,

C' est tout piti piti (32/33 cms si je ne m' abuse Docteur ?)....
Et ça commence très très bien.
Y' a pas à dire, Marco la Frite est une huile dans le domaine .
La suite, la suite...

PS : Une petite question en passant : Où pourrai-je trouver (sur le net) des
mini-rapes comme celle de la photo 5 du message précédent. Merci Marco.

Exact ce n'est pas très grand

Pour l'huile ça baigne

Marco le chef des poëles

Lalouippe a écrit:Bonjour,


PS : Une petite question en passant : Où pourrai-je trouver (sur le net) des
mini-rapes comme celle de la photo 5 du message précédent. Merci Marco.

chez casto y a tous qu'y faut !!
la reine merluche et bricobidule doivent en avoir ... sinon eBay
http://cgi.ebay.fr/SET-DE-LIMES-6pcs-FILE-SET-6-pcs--/370371760729?pt=FR_YO_MaisonJardin_Outils_OutilsaMain&hash=item563be09259
par exemple

Préparation du ponçage
je ponce
tu ponces ... Etc

Sans compter les conneries des découpes chinoises faites à partir des plans espagnols

Vous allez voir que ça vaut son pesant de gratons


Marco le roi du barbecue






Biseautage et non bizutage







Bon les blèmes commencent
des fois y en a trop
et des fois pas assez




















[quote]

j'ai pris mes rifloirs et mes râpes chez multirex

http://www.multirex.net/index.cfm

Marco le roi du rap (e)

Allez on passe au pont
va falloir briquer
Marin d'eau douce

sinon vous allez embrasser la fille du canon*

(* pour ceux qui ne connaissent pas cette expression, le docteur Alain peut vous faire un cours sur les punitions à bord, depuis le séjour dans la hune ...
... jusqu'à la cale (sèche et humide))

Tu avais déjà commencé ou tu es déchaîné ????

Et je suis toujours sur le pont
peu ou prou de la poupe à la proue
(et hop)
Marco

















Encore une erreur le pont déborde il va falloir ajuster










Là encore une erreur
le trou du pont supérieur de la poupe ne correspond pas au trou du pont principal permettant le passage du second mât
il faut le décaler

Frédéric rappelle toi dans notre ancienne vie
j'avais mis le sujet
je le remets
Tu te rends compte !!!
le montage en accéléré comme dans les dessins animés!!!
car à la vitesse où je mets les posts il me faudrait 6 mains pur tout faire à cette vitesse

Marco le turbo de la maquette

Le modèle terminé est dans la rubrique
réalisations passées
modèles statiques

Allez on finit le pont et on attaque le bordé

On continue le bordé
avec 2 erreurs typiques des maquettistes qui manquent de pratique
bordé fait d'un seul côté et non alterné
et la 2ème erreur
les lattes qui finissent en pointe

comme je le disais au début du post j'ai suivi les directives d'AL car je ne me sens pas capable d'interpréter
j'avoue que je n'ai toujours pas compris le platelage tel que Stéphan l'a mis en ligne
je suis un gros nul

Tu as eu de la chance que le pont rigidifie le "squelette" du modèle, sinon la coque aurait certainement vrillé.

Merci Guillaume, Merci Marco pour les liens des rapes à bois.
Je n' en ai pas de si "petites" et je montrerai dans le sujet du "San Rafèu"
celle que j' ai été obligé d' utiliser et ce qui en a découlé !!!

Oui le pont m'a bien aidé
C'est certain Alain que sur un modèle plus long
le risque aurait été supérieur
Marco

Suite du bordé
Correction de quelques défauts de couples par des méthodes système D



J'ai supprimé une bosse
mais j'arrive pratiquement à la limite de l'épaisseur de la latte




les couples de la partie centrale manquent d'épaisseur
et le bordé fait un plat vilain des deux côtés
il va falloir corriger






La méthode qui n'est peut-être pas la meilleure
mais je me suis débrouillé
j'ai rajouté sur les 2 parties incriminées deux morceaux de latte en sur-épaisseur
et ensuite j'ai poncé en affinant les extrémités
pour que la fin de la rustine se confonde avec le platelage sous-jacent

et celà sur 3 à 4 lignes en descendant pour arriver à jointer de la même manière la partie inférieure
environ 3 jours de travail en me demandant si ce que je faisais aller servir à quelque chose











là on voit bien le défaut






Sur la partie où le bordé n'était pas encore posé
la suite fut différente
j'ai épaissi le couple avant de poser les autres lattes

Voici la fin de l'opération sauvetage du bordé

Je continue le premier bordé et j'attaque la poupe

Bon suite du bordé
avec quelques difficultés pour la proue où les montants des couples ne vont pas jusqu'à la limite supérieure du bordé

j'aurai dû utiliser un truc que j'ai vu chez nos collègues hispaniques :
mettre des clous pour appuyer les lattes qui sont au dessus du montant du couple

j'ai corrigé ces montants ensuite, j'aurai pu aussi monter les montants avant de placer les lattes

c'est toujours après que je me rends compte que j'aurai pu m'éviter des problèmes
Pas assez de pratique
j'espère me souvenir de mes erreurs pour les futures maquettes
mais ce n'est pas gagné
Marco

Fin de la proue
et complément des montants des couples pour ajuster à la limite supérieure du bordé

Correction (suite)
