Message par kangoo91 le Lun 3 Nov 2014 - 11:34

Bonjour Jean luc,
Les termes de construction d'un 74 ramenés à ce modèle me laisse un peu perplexe. Serre-bauquières, galbord, j'ai vraiment du mal  Razz

Sinon pour la moisissure, un ponçage et ce sera suffisant. Comme le dit Alain, il y aura le plat bord qui en masquera une partie et comme je vais donné un aspect "vieilli", ce ne sera pas choquant.

Laurent

kangoo91
Modérateur

Messages : 5558
Date d'inscription : 11/06/2013

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par André MIOSSEC le Lun 3 Nov 2014 - 11:44

Very Happy

   On peut comprendre ta perplexité, Laurent, parce que pour avoir un galbord il faut une quille, ce qui n'est pas le cas du batteau.    sunny

André MIOSSEC

Messages : 1300
Date d'inscription : 20/11/2013
Age : 76
Localisation : Plougastel

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par Didier MAURICE le Lun 3 Nov 2014 - 19:25

Jean Luc,

Tu as envie de relancer la fabrication de gaz moutarde affraid affraid affraid
Hypochlorite de sodium + acide chlorhydrique ... DANGER

Didier MAURICE

Messages : 704
Date d'inscription : 20/10/2013
Age : 58
Localisation : Laignes (Côte d'or)

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par kangoo91 le Lun 3 Nov 2014 - 19:45

C'est malin, on va avoir la DGSI sur le dos maintenant Razz

Un bon grattage et c'est à peu près rentré dans l'ordre.

Laurent

kangoo91
Modérateur

Messages : 5558
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par VR24 le Mar 4 Nov 2014 - 14:08

D-Maurice a écrit:Jean Luc,

Tu as envie de relancer la fabrication de gaz moutarde affraid affraid affraid
Hypochlorite de sodium + acide chlorhydrique ... DANGER

Justement les deux horribles substances mélangées entre elles se neutralisent. Mais JL il faudrait donner recette pour anticiper des désastres....

VR24

Messages : 815
Date d'inscription : 01/09/2013
Age : 57
Localisation : Italie

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par Guido54 le Mer 5 Nov 2014 - 20:28

D-Maurice a écrit:Jean Luc,

Tu as envie de relancer la fabrication de gaz moutarde affraid affraid affraid
Hypochlorite de sodium + acide chlorhydrique ... DANGER



Tu  as bien fait d'attirer l'attention sur le danger de mélanger les deux substances puisque cela  produit du Chlore un gaz hautement toxique.

Dans le cas présent, j'ai bien précisé de rincer l'eau de javel, puis de neutraliser les éventuels résidus avec du vinaigre car moins agressif que l'acide chlorhydrique.

Cela étant dit, on peut éventuellement utiliser une solution d'acide chlorhydrique car la quantité de chlore produite sera totalement insignifiante (qq mg)  donc non dangereuse.

Un dernier conseil  : pour diluer un acide, ajouter l'acide dans l'eau et jamais l'inverse sinon risque de projection d'acide.

PS : je suis ingénieur chimiste

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par Alain Degny le Jeu 6 Nov 2014 - 0:34

L'ypérite, c'est déjà sympa. Quelqu'un a la formule du sarin, par hasard?

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par kangoo91 le Jeu 6 Nov 2014 - 10:44

C4H10FO2P, c'est sur wiki  clown

kangoo91
Modérateur

Messages : 5558
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par michel rosensohn le Jeu 6 Nov 2014 - 11:42

Attention les jeunes, des mots clés existent qui permettent aux RG de savoir ce qui se passe sur les sites Internet. Si l'on se fie au derniers échanges sur ce post, on a vraiment l'impression d'être en présence de comploteurs. Stephan va avoir bientôt à rendre des comptes avec la justice. Twisted Evil

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par kangoo91 le Jeu 6 Nov 2014 - 14:05

Michel, ne te fais pas de souci.... On est déjà surveillé. Par contre il faudrait que tu changes RG par DGSI et comploteur par terroriste  Razz

Laurent

kangoo91
Modérateur

Messages : 5558
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par cocovert le Jeu 6 Nov 2014 - 20:57

quand on parle de "boulets" - c'est sur ça attire la curiosité de Langley

cocovert

Messages : 2663
Date d'inscription : 16/06/2012
Age : 45
Localisation : paris

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par kangoo91 le Sam 8 Nov 2014 - 12:58

Enfin le week end pour avancer un peu...

Maintenant que la première "virure" est en place et bien sèche, les suivantes:










La calfatage a été simulé avec un trait de marqueur sur la tranche des lattes.

Laurent

kangoo91
Modérateur

Messages : 5558
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par VR24 le Sam 8 Nov 2014 - 13:22

pas de réduction des planches à l'avant?

VR24

Messages : 815
Date d'inscription : 01/09/2013
Age : 57
Localisation : Italie

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par André MIOSSEC le Sam 8 Nov 2014 - 14:32

Very Happy

    Pas de râblure dans l'étrave ?!

André MIOSSEC

Messages : 1300
Date d'inscription : 20/11/2013
Age : 76
Localisation : Plougastel

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par Alain Degny le Sam 8 Nov 2014 - 17:22

Ni l'un ni l'autre, si l'on en croit les plans téléchargeables (légalement) sur le Net.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par kangoo91 le Sam 8 Nov 2014 - 20:11

Merci Alain pour la réponse. Je rajouterai que ce "batteau" est construit pour l'eau douce par des marins d'eau douce.
Il suffit d'imaginer Charles Ingalls dans "la p'tite maison dans la prairie"

Après avoir commencé, j'ai trouvé sur le net un site sympa pour cette maquette. Le "batteau" a été reconstruit en vrai en plusieurs exemplaires dont celui ci



Monté à clain avec des rivets cuivres, mais bien dans l'esprit



Pas de râblure, des planches non brochetées, seule la dernière (bas) finit la coque sans fioriture, le tout cloué et calfaté.


Pour Alain, une dernière photo d'une reconstitution de la même époque. Une petite idée?



Photo de David Manthey
[Vous devez être inscrit et connecté pour voir ce lien]

Laurent

kangoo91
Modérateur

Messages : 5558
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par Alain Degny le Sam 8 Nov 2014 - 20:34

Canonnière américaine Philadelphia.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par kangoo91 le Sam 8 Nov 2014 - 21:32

Elle a été reconstruite aussi, je remettrai tout ça dans le sujet des canonnières

kangoo91
Modérateur

Messages : 5558
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par Albatros le Sam 8 Nov 2014 - 23:07

... Pour la canonnière Philadelphia, ModelExpo (USA) en vend un "Ersatz" de plan en 6 feuilles
à 65 $ pour une construction "modèle réduit".

Autre info, le package complet des plans originaux du NMAH (Smithsonian Muséum) en comporte
pour sa part une quinzaine et ces plans, contrairement à ceux de ModelExpo en permettent la
construction en Arsenal. Par contre et si vous me le permlettez, je ne vous en donnerai pas le
tarif...... ni vous définirai tous les méandres du véritable "parcours du combattant" que j' ai
effectué pour les avoir !!! Pire qu' une chasse au trésor...

Albatros

Messages : 682
Date d'inscription : 16/06/2012
Localisation : Vendée

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par VR24 le Sam 8 Nov 2014 - 23:50

Albatros Bonsoir,
Ce qui m'a arrêté il y a quelques années de prendre un plan au Smithsonian c’était  l'obligation d'envoyer des chèques en dollars, que évidemment je n'ai pas. Est-ce encore vraie? Ou c'est seulement un des étapes de ton parcours du combattant?
je suis très curieux de savoir comment y arriver, ils ont pratiquement tous les plans des bateaux d’Amérique et plus.
Excuse-moi Laurent mais Albatros peut aussi me répondre ailleurs.

VR24

Messages : 815
Date d'inscription : 01/09/2013
Age : 57
Localisation : Italie

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par André MIOSSEC le Dim 9 Nov 2014 - 0:01

Very Happy

   Laurent, je ne comprends pas comment tu peux assurer que ce n'est ni brocheté ni sans râblure ?! La photo ne permet pas de dire ça .    Shocked

André MIOSSEC

Messages : 1300
Date d'inscription : 20/11/2013
Age : 76
Localisation : Plougastel

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par Alain Degny le Dim 9 Nov 2014 - 0:09

La Philadelphia, j'en avais parlé dans le sujet sur les canonnières. C'est pour cela que je l'ai reconnue.

Un plan en 15 feuilles pour un aussi modeste bâtiment, on peut espérer un maximum de détail.

Merci Luc de ne pas nous casser le moral en communiquant le prix. Rien que le coût des envois postaux au départ des USA est prohibitif.

Bonne idée, Laurent de compléter le sujet avec le batteau.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par Albatros le Dim 9 Nov 2014 - 11:24

Bonjour
Afin de pouvoir répondre clairement à la demande de Vincenzo et comme il le stipule lui-même d' ailleurs, l' un de nos administrateurs ou modérateurs pourrait-il déplacer les messages concernant "Piladelphia" dans LE sujet adéquat pour ne pas polluer celui de Laurent.

Je me ferai un plaisir d' y décrire comment j' ai réussi à acquérir des plans au NMAH. Attention quand même, c' est un peu comme aller à la pêche, il faut lancer plusieurs fois l' appât et accepter de "prendre des risques" pour tenter de travailler en confiance ..... Il faut aussi "savoir ce que l' on veut" et ne pas partir avec en tête le fameux dicton "Avoir le beurre, l' argent du beurre et en plus les beaux yeux de la crémière" : c' est voué automatiquement à l' échec dès le départ.
Je précise également en conclusion que : ce genre de démarche n' est en aucun cas "garanti par mon gouvernement".

Bien à vous.

Albatros

Messages : 682
Date d'inscription : 16/06/2012
Localisation : Vendée

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par kangoo91 le Dim 9 Nov 2014 - 13:12

Luc, Vincenzo
On reste dans la même époque, la même "marine", donc dans le même sujet finalement donc pas de souci.

André,
Pour le brochetage, sans avoir le nez dessus pour mesurer, difficile d'être affirmatif. Pour la râblure j'ai moins de doute mais impossible de retrouver la photo en gros plan de l'anneau sur l'étrave.

Laurent

kangoo91
Modérateur

Messages : 5558
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par kangoo91 le Dim 9 Nov 2014 - 13:26

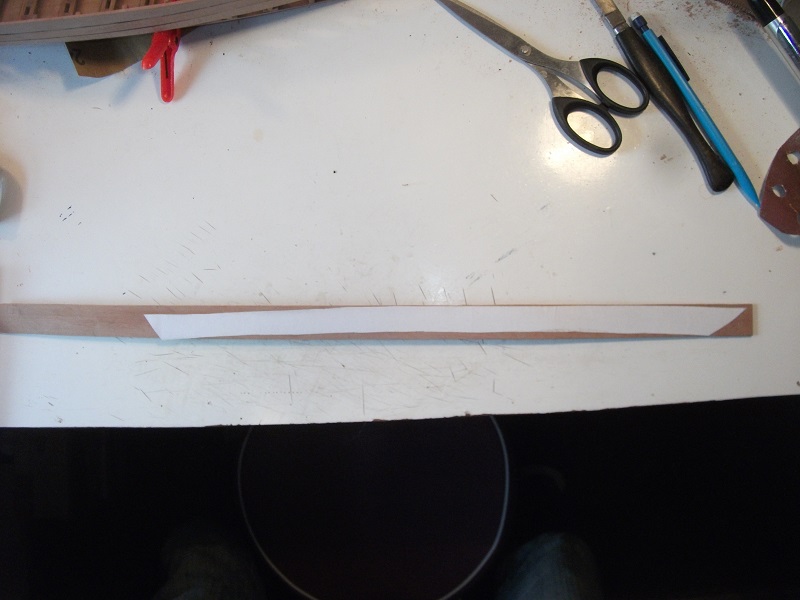

La dernière planche me donne bien des soucis (pour rester très poli)


Après mesure sur la maquette, report sur la latte. Je vais être "limite" sur l'arrière (gauche de la photo)



La mise en place et tout est bon pour tenir la pièce et la former. Mais les pinces sont trop courtes et les élastiques ont séché....



Il reste encore du travail pour que ça colle




Le dessous de la coque m'a servi pour quelques essais pour le clouage et la patine.

Laurent

kangoo91
Modérateur

Messages : 5558
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par michel rosensohn le Dim 9 Nov 2014 - 14:14

Pour ta dernière planche, pourquoi ne la fait tu pas en deux morceaux ?

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Le "batteau": au 1/24° d'après les plans de Jeff Staudt

Message par Contenu sponsorisé Aujourd'hui à 19:05


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 17 Précédent  1, 2, 3, 4, 5 ... 10 ... 17  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
