Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par André MIOSSEC le Ven 21 Nov 2014 - 18:12

Very Happy

   C'est vrai que ça pourrait avoir du charme, Hubert, quand on voit la photo sur laquelle tu as ajouté un peu de couleur, on se prend à rêver à un CT sans canon ni torpille, mis en couleur par Sonia Delaunay ...  cheers

André MIOSSEC

Messages : 1300
Date d'inscription : 20/11/2013

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Ven 21 Nov 2014 - 18:34

André MIOSSEC a écrit:Very Happy

   C'est vrai que ça pourrait avoir du charme, Hubert, quand on voit la photo sur laquelle tu as ajouté un peu de couleur, on se prend à rêver à un CT sans canon ni torpille, mis en couleur par Sonia Delaunay ...  cheers

Sonia Delaunay, je ne sais pas ...
Par contre, tu peux aller voir les camouflages mis au point par Pierre GATIER et tu ne seras pas déçu (voir numéro de Neptunia consacré à ce peintre de marine).
Par contre, un modèle sans canon (hormis le clipper de Bruno) et tu peux fermer le site rabbit rabbit rabbit

H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par André MIOSSEC le Ven 21 Nov 2014 - 19:17

Very Happy

    Je connais un peu le travail de Gatier sur le camouflage, autant en marine qu'à terre.
    Quant aux canons, j'ai parlé de rêve  ...  il reste cependant la Marmar, la Pêche et la Plaisance.    sunny

André MIOSSEC

Messages : 1300
Date d'inscription : 20/11/2013
Age : 76
Localisation : Plougastel

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par J-P Ducret le Ven 21 Nov 2014 - 23:13

Bonsoir tous,
N'oubliez pas la marine d'eau douce (des lacs ,des canaux et du fluvial) qui a eu de belles petites unités elles-aussi pleines de charme ...ou du sauvetage, n'est-ce pas maître Hubert !

Bien à vous tous

J-Pascal

J-P Ducret

Messages : 109
Date d'inscription : 27/06/2012

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par frederic Ravinet le Sam 22 Nov 2014 - 13:17

Superbe travail et technique passionnante.

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4951
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Bruno ORSEL le Lun 24 Nov 2014 - 23:41

Un peu tardivement, je découvre les derniers messages.

Une question à Hubert : je connais assez bien ces C.T. mais je ne sais pas à quoi correspond ces équipements que je marque d'un point ? sur la photos ci-dessous. Peux-tu nous renseigner ?
Autre point : sur les C.T. français, l'artillerie que l'on voit sur le dessin en 3D était des canons de 47 mm à tir rapide. Qu'en était-il dans leur version pour la marin impériale russe, même calibre ou différent ?


Bruno ORSEL

Messages : 223
Date d'inscription : 16/06/2012
Age : 69
Localisation : IDF - Val d'Oise

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Jeu 27 Nov 2014 - 8:08

Pour répondre à la question de Bruno, il s'agit tout bêtement de manches à air destinées à ventiler le poste d'équipage.
Quant aux canon (au risque de faire de la peine à notre ami Miossec...) il s'agissait bien de 47mm Hotchkiss.
J'en joins la modélisation sous Rhino.


H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par André MIOSSEC le Jeu 27 Nov 2014 - 9:56

Very Happy

   Bah, aucune peine, Hubert.

   Arrivé à mon âge, c'est même acquis depuis belle lurette, on sait bien que rien ne changera l'homme. Et ce n'est, hélas, pas le contexte mondial actuel qui viendra le nier.

André MIOSSEC

Messages : 1300
Date d'inscription : 20/11/2013
Age : 76
Localisation : Plougastel

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Sam 29 Nov 2014 - 12:58

Une petite suite à ce topic.

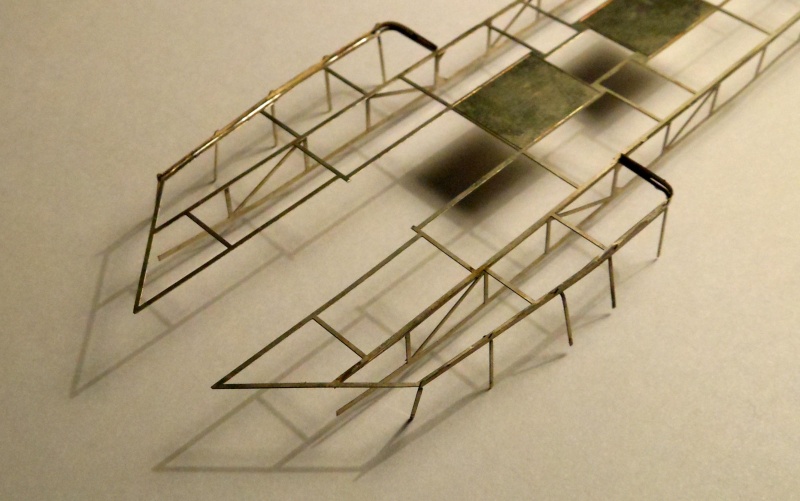

Je vous avais fait part de l'utilisation de la structure métallique du pont pour positionner correctement les panneaux d'écoutilles ; malheureusement, les nombreuses manipulations de cet ouvrage font qu'il n'est plus utilisable ( ce qui avait été prévu !).
Aussi, on recommence une longue séance de soudure, mais cette fois en ajoutant les divers pièces complémentaires (porte à faux des caillebotis arrière, cornières et piètements verticaux,... ).







Dans l'intervalle, et suite à la modélisation  du kiosque avant, on en profite pour dessiner la planche de photodécoupe correspondante.


Il ne reste plus qu'à assembler ces différents éléments (soudure) pour obtenir la plate forme avant.




Plus la mise en place des diverses consoles.





Un autre chalenge nous attends, la mise en place des gardes corps et filières !!!
A suivre.

H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Alain Degny le Sam 29 Nov 2014 - 15:00

Je ne connais rien à ce type de bâtiment. La chose étant dite, ma question, peut-être idiote,  est: quel est la taille d'un homme? Je trouve la rambarde de la plateforme, qui en principe, arrive à mi-corps, très haute par rapport au canon.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Sam 29 Nov 2014 - 18:33

Alain Degny a écrit:Je ne connais rien à ce type de bâtiment. La chose étant dite, ma question, peut-être idiote,  est: quel est la taille d'un homme? Je trouve la rambarde de la plateforme, qui en principe, arrive à mi-corps, très haute par rapport au canon.

Je n'ai pas trop compris la question (par rapport à quelle illustration ?) ?

H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Alain Degny le Sam 29 Nov 2014 - 19:12

Sur le message de Bruno du 24 / 11. La photo sur laquelle il a pointé les manches à air.

On voit sur tribord le canon de 47 et derrière la plateforme sur un poteau central, entourée d'un garde-corps.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par kangoo91 le Sam 29 Nov 2014 - 19:52

Je me trompe peut être mis le canon fait a peu près la taille d'un bonhomme (la crosse se coince dans le creux de l'épaule comme un fusil) et il est presque complétement protégé par le bouclier.

La rambarde de la plateforme fait alors pas loin de 2m!! Mais c'est logique, on trouve des hauteurs pareilles sur les baignoires des sous-marins.

Laurent

kangoo91
Modérateur

Messages : 5561
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Dim 30 Nov 2014 - 8:44

Questions intéressantes, mais qui proviennent vraisemblablement d'une déformation de la perspective (équivalent d'une vue prise au 35mm).

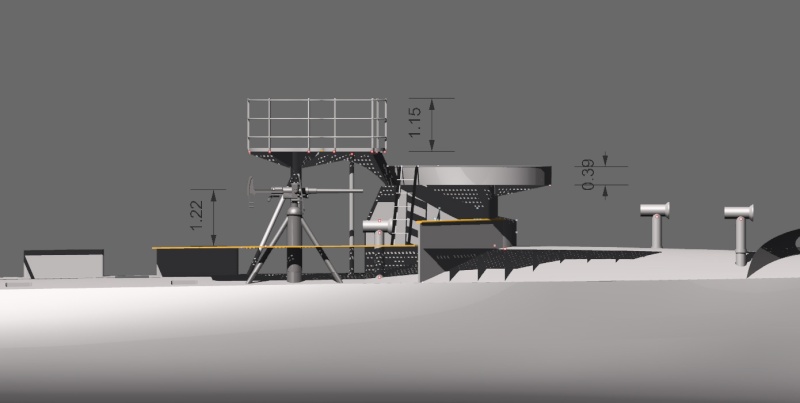

Je vous joins donc une vue de coté qui sera plus explicite.




Cette vue est bien évidemment conforme aux plans de chantier.

H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Bruno ORSEL le Dim 30 Nov 2014 - 15:18

Même si ce dessin n'est qu'une représentation virtuelle, voilà qui commence à prendre une belle allure.

Bruno ORSEL

Messages : 223
Date d'inscription : 16/06/2012
Age : 69
Localisation : IDF - Val d'Oise

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Alain Degny le Dim 30 Nov 2014 - 16:56

Merci Hubert. Tout est clair.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Mar 23 Déc 2014 - 18:27

Chers amis,

les deux plates formes avant sont enfin terminées et je vous en joins quelques photos.








Dommage que lors de la prise de vue mon pouce ait écrasé le première filière confused
Et Dieu que le 1/100 ème est petit !!!
Actuellement, je suis sur mon ordinateur pour dessiner une nouvelle planche de photodécoupe.
Bonnes fêtes de Noël à tous.

H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Guido54 le Mar 23 Déc 2014 - 20:42

Je ne me rendais pas compte de l'échelle ... affraid totalement dingue !

Chapeau ! cheers

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par a.piot le Mar 23 Déc 2014 - 23:32

Comme Guido !! cheers

a.piot

Messages : 1659
Date d'inscription : 26/08/2012
Age : 71
Localisation : chatillon sur indre /oleron

https://sites.google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Phil le Mer 24 Déc 2014 - 3:47

Impressionnant ce travail au 1.100  Wink

Phil

Messages : 1186
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par stf67 le Mer 24 Déc 2014 - 8:17

Quelle finesse cheers

Par contre, quelle idée d'avoir des pouces aussi gros!!! clown clown

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5358
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Mer 24 Déc 2014 - 15:09

Un grand merci à tous pour vos encouragements.
Petite question ; les nombreux hublots me posent un problème : hormis la sampiternelle peinture noire (pas trés originale) si quelqu'un sur ce forum avait des sugestions, je serais bien évidement preneur.
Bonnes fêtes à tous.

H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Guido54 le Mer 24 Déc 2014 - 16:21

En quelle matière sont-ils fabriqués ?

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Mer 24 Déc 2014 - 16:29

"En quelle matière sont-ils fabriqués ?"
A première vue, en verre ordinaire sinon trempé.
Bien cordialement

H. MALLET

Messages : 201
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Pierre Rouanne le Mer 24 Déc 2014 - 17:07

Il m'a semblé que les hublots étaient carrés, des "rondelles" de tube carré de bonnes dimensions garnies de résine à inclusion.

Pierre Rouanne

Messages : 292
Date d'inscription : 05/07/2012

http://pierre.rouanne.pagesperso-orange.fr

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par kangoo91 le Mer 24 Déc 2014 - 17:24

Les hublots faisant 2 par 2.5 mm, en plus de la traditionnelle peinture noire, je rajouterai une bonne goutte de verni brillant.

Laurent

kangoo91
Modérateur

Messages : 5561
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas
