Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Grégoire le Sam 20 Fév 2016 - 17:43

impressionnant ! Shocked

Grégoire

Messages : 149
Date d'inscription : 07/11/2014

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Sam 20 Fév 2016 - 18:09

Bien évidemment, il faut maintenant s'occuper de la confection des mines ; étant paresseux de nature, j'ai décidé d'en faire un master puis des tirages en résine.
Le master : il est tiré d'une bille de polyamide de 6 mm (de chez l'Octant) percée à 2 mm afin de pouvoir enfiler un axe laiton de 2 mm, tourné en bout afin de simuler le dispositif d'allumage.



La carotte de coulée est tournée dans un rond d'alu.

Après collage, l'ensemble est pris en mors dans un diviseur, puis sur l'étau de la table croisée selon un angle de 30°



On peut ainsi réaliser 5 percements équidistant après rotation de 72°, percements dans lesquels seront enfilés des portions de barres de maillechort de 0,4 mm.
Nous avons donc terminé notre master.



Les boulons, jugés trop épais seront retirés avant la confection du moule.

Le moule.
Il est réalisé en 2 parties dont la jonction se fait au droit de l'équateur de la mine:



La coulée se fait en trois temps :




Dans un premier temps, on introduit 5 portions de barres de maillechort de 0.4 mm (repère 3). Puis on dépose quelques gouttes de résines afin d'éviter les bulles d'air (repère 4).
On met en place la deuxième partie du moule et l'on termine la coulée (repère5).

Le résultat est le suivant :




De gauche à droite, le master, le tirage brut et la pièce finale débarrassée de sa carotte de coulée.

Apres mise en peinture du chariot et de la mine, on peut assembler les deux parties :

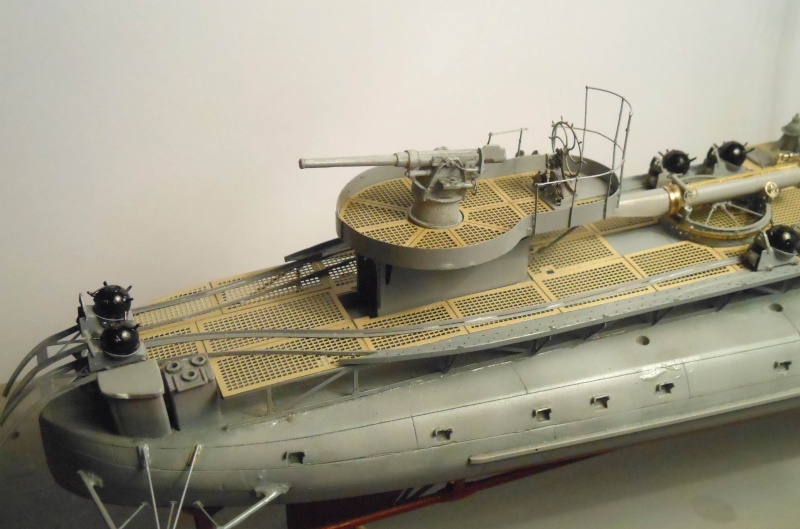

Puis l'ensemble peut enfin mis en place sur le pont.





Je vous laisse pour retourner au gréement.
Bien cordialement
Hubert

H. MALLET

Messages : 200
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Mich15 le Sam 20 Fév 2016 - 19:27

Impressionné aussi, je suis !!!!

Quelle technique, pour du tout petit !

Bon gréement,  alors ......

Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par kangoo91 le Sam 20 Fév 2016 - 20:24

Ahh les sales bêtes.

Laurent

kangoo91
Modérateur

Messages : 5547
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Michel Saunier le Sam 20 Fév 2016 - 21:07

Ce devait être délicat va manœuvrer ces bestioles. Mais c'est La Défense du faible au fort.

Michel Saunier

Messages : 2264
Date d'inscription : 20/06/2012
Age : 75
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Alain Degny le Sam 20 Fév 2016 - 23:43

Hubert est une mine d'astuces.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13030
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par stf67 le Lun 22 Fév 2016 - 5:28

impressionnant de réalisme cheers

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Lun 29 Fév 2016 - 10:57

Chers amis,
Venant enfin de terminer le gréement (ou presque), en voici quelques images.
J'avais pris la précaution de faire parvenir quelques photos à notre ami et grand spécialiste Bruno Orsel. Bilan : manque la vergue à signaux.
Retours donc à l'atelier pour compléter tout cela.




Sur cette photo, les principales ferrures sont en place, compris la console permettant de suspendre le feu de route (fixée sur le bas mat, elle pouvait pivoter à 90° afin de pouvoir hisser la vergue que nous pouvons maintenant mettre en place.





Sachant qu'il est beaucoup plus simple de travailler bien à plat sur le plan de travail que les bras en l'air, on en profite pour mettre en place un maximum de manœuvres en place (fils à gant).





Au préalable, on aura confectionné l'ensemble des ridoirs soit une bonne trentaine pour tenir compte des pièces "tombées / perdues".
Assemblage par soudure de pièces en photodécoupe et de tube laiton de 0,8 mm de diamètre.




On dispose ces ridoirs sur le pont (collage époxy) fixés au préalable sur un rail perforé (photodécoupe).
(La photo ci dessous a été prise après la pose du gréement).




Après mise en place du mat, il ne reste plus qu'à raccorder toutes les manœuvres.





Bref, après de nombreuses heures et jurons divers, on en termine avec ce maudit gréement.





La prochaine fois, je vous parlerai de la confection de la barre à roue de la plate forme arrière, grand moment de "micro" modélisme !

H. MALLET

Messages : 200
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Mich15 le Lun 29 Fév 2016 - 11:38

J' en suis "pantois"   !!!!!!!!!!!

Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Bruno ORSEL le Lun 29 Fév 2016 - 11:54

Ah ! voilà qui est mieux avec la vergue de signaux !

Mais histoire de te taquiner un peu, le mât arrière n'est-il pas un peu trop cambré sur l'avant ? Peut-être trop de tension sur les étais ?

Trêve de taquineries,… ton modèle est une vrai splendeur et chance à ceux qui ont le plaisir de le voir en vrai car c'est encore plus beau de visu.

Bruno ORSEL

Messages : 222
Date d'inscription : 16/06/2012
Age : 69
Localisation : IDF - Val d'Oise

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Lun 29 Fév 2016 - 11:56

Merci Mich15 Very Happy
Toutefois, ainsi que tu as pus le constater, les deux mats ne sont pas parallèles Embarassed
Lors de la mise en place du mât arrière, j'ai pris toute les précautions nécessaires ; malheureusement, j'ai trop tendu l'étai du mât de flèche d'où cette courbure sur l'avant (le mat de flèche fait 0.8 mm de diamètre).
Cet étai étant collé à la cyano, je ne peux pas l'enlever sans avoir risquer de détruire le ridoir et éventuellement la ferrure en tête.
A voir donc si le courage me prend !

H. MALLET

Messages : 200
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Lun 29 Fév 2016 - 11:58

Bien vu, Bruno ; ma réponse à Mitch est arrivé juste avant ton post Very Happy

H. MALLET

Messages : 200
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par daniel54 le Lun 29 Fév 2016 - 13:02

Ce n'est pas mon domaine de compétence mais j'admire néanmoins ce travail extraordinaire tout en minutie et patience. Bravo Henri et félicitations. J'aime beaucoup -

daniel54

Messages : 2056
Date d'inscription : 19/10/2014
Age : 71
Localisation : Vandoeuvre les Nancy

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Mich15 le Lun 29 Fév 2016 - 13:57

C' est bien vrai que c' est du tout-petit, tout ceci .....

... mais, pour l' allure générale, ces deux mats mériteraient une quête équivalente.  Peu importe , sauf pour les puristes (et encore..) sur quel mât agir, finalement .

Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par michael Gloaguen le Lun 29 Fév 2016 - 16:53

juste choquer sur l'étai du mat arrière,Michel et tout reviendra à la normal.
Ce n'est pas trop la quête du mat qui fait assez bizarre ,c'est surtout le ploiement .
Mais Hubert devrait nous remettre ça au petits oignons.

_________________
le courage ce n'est pas d'aller en mer.     c'est d'y retourner....


membre de l'AMM


michael Gloaguen
Modérateur

Messages : 4154
Date d'inscription : 14/09/2012
Age : 50
Localisation : Penmarc'h,Pays bigouden

http://ar-laeres.fr/

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Lun 29 Fév 2016 - 18:27

Bien d'accord avec Michael ; ce qui choque c'est cette cambrure sur l'avant.
Heureusement, les ridoirs d'étais sont fixés sur le pont par un simple piton à œil (voir photo ci-dessous).



Je pense pouvoir supprimer le ridoir de l'étai de perroquet (à droite sur le photo) et le remplacer par un nouveau (quitte à percer un autre trou si le piton à œil ne veux pas venir). Ensuite, je remplacerai ce maudit étai par un beaucoup plus court ; je pense que les choses devraient rentrer dans l'ordre.

Ce défaut est évidemment optiquement gênant : toutefois , il faut savoir que ces mats ne servaient qu'à hisser des signaux (pavillons le jour et lanternes la nuit). En conséquence et pour des raison de poids dans les hauts, ils étaient de très faible section (16 cm en pied de mât et 8 cm en tête, pour une hauteur de 15,40 m. D'après les photos d'époque, ils se "croisaient souvent les bras".
Ce qui évidement, ne dispense pas de cette correction indispensable.
Bien cordialement
Hubert

H. MALLET

Messages : 200
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Mich15 le Lun 29 Fév 2016 - 20:42

Bien-sur, Hubert, que ma réflexion ne concernait que le "optiquement gênant" pour un béotien qui visite une expo . Et encore, uniquement si l' arrière-plan est uni et clair, comme sur la photo.

Mais, à un tel niveau de perfection ........................

Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Jeu 3 Mar 2016 - 17:21

Chers amis,
Après cette petite déconvenue concernant mon gréement (mais qui sera bientôt corrigée), je me suis penché sur la barre à roue de la plate forme arrière.
En fait, il s'agit d'un assemblage de pièces en photodécoupe ; par contre et au 1/100ème mes pauvres yeux (et je ne parle pas de mes mains) ont été mis à rue épreuve Embarassed




On voit qu'en dépit de leur très petite tailles, les engrenages en photodécoupe sont bien sortis. En pied de barre, on note les 2 poulies à crabot de renvoi de la chaine (qui reste à trouver !).
Après peinture, cela donne ça :





Après mise en place, la plate forme arrière est presque terminée :









Pendant que les yeux fonctionnent encore un peu, je vais passer à la confection du treuil à vapeur !
Bien cordialement
Hubert

H. MALLET

Messages : 200
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Bruno ORSEL le Jeu 3 Mar 2016 - 17:29

Superbe ! quelle finesse et beau rendu.

Les 2 trous dans le panneau à caillebotis situés sous la plateforme du canon sont-ils destinés au passage des drosses pour manœuvrer de la barres franche placée sous le pont plateforme ?

Bruno ORSEL

Messages : 222
Date d'inscription : 16/06/2012
Age : 69
Localisation : IDF - Val d'Oise

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Jeu 3 Mar 2016 - 17:44

Bonjour Bruno,
Merci pour tes compliments ; pourtant je suis bien loin derrière toi coté finesse ! Cela serait sympa si tu pouvait poster la même barre que tu avais réalisée.
Les deux trous sous la plate forme sont bien destinés aux drosses ; il ne me reste plus qu'à faire le tour des bijoutiers pour trouver de la chaine à la bonne échelle (environ 20 maillons au cm !).

H. MALLET

Messages : 200
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par hervechambery le Jeu 3 Mar 2016 - 17:45

superbe Smile

hervechambery

Messages : 249
Date d'inscription : 30/12/2015
Age : 48
Localisation : chambery

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Mich15 le Jeu 3 Mar 2016 - 18:08

Une "merveille" !!!!

Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par a.piot le Jeu 3 Mar 2016 - 19:09

Je ne suis pas fana de ce genre de vaisseau , mais chapeau , quelle minutie !!!! cheers cheers cheers

a.piot

Messages : 1652
Date d'inscription : 26/08/2012
Age : 71
Localisation : chatillon sur indre /oleron

https://sites.google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Alain Degny le Jeu 3 Mar 2016 - 20:14

Un travail d'orfèvre. Comme Alain P., je ne suis pas fana des "gris", mais les pré-Dreadnough ont des formes bien sympas.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13030
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par kangoo91 le Jeu 3 Mar 2016 - 20:17

Bonsoir Hubert,
En dehors de mon admiration sur ce travail et ma compassion pour tes yeux et tes doigts  Very Happy

Cette barre sert à quoi? Manœuvrer le gouvernail si la passerelle est détruite?

Laurent

kangoo91
Modérateur

Messages : 5547
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par H. MALLET le Jeu 3 Mar 2016 - 21:02

Cher Laurent,
En dépit de tous mes plans d'époque, je ne saurais répondre à ta question.
Ces unités étaient équipées de 3 barres à roue :
- une (à vapeur) dans le blockhaus blindé de l'avant,
- une (à chaine) sur la plate forme du projecteur,
- la dernière (à chaine) sur la plate forme arrière.
Qu'en penser ?
A mon sens, ces trois parties du navire réclamaient l'intervention d'un officier et le cas échéant d'une manœuvre quelconque ; donc à chacun de ces trois postes étaient pourvus d'une barre afin de pouvoir immédiatement répercuter l'ordre de l'officier.
Mais ce n'est qu'une interprétation de ma part.

H. MALLET

Messages : 200
Date d'inscription : 19/06/2012
Age : 66
Localisation : paris

Revenir en haut Aller en bas

Re: "Lieutenant BOURAKOV" contre-torpilleur de 300 tonnes - 1905.

Message par Contenu sponsorisé Aujourd'hui à 13:15


Contenu sponsorisé


Revenir en haut Aller en bas

Page 12 sur 14 Précédent  1 ... 7 ... 11, 12, 13, 14  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
