Re: Réalisation d'une bisquine de Cancale radiocommandée ;)

Message par Fredo le Lun 3 Juil 2017 - 9:37

Belle bête sur l'eau!
Par contre ,c'est cho dans la 106,ça passe tout juste!
Bravo à toi pour cette réalisation!

Fredo

Messages : 406
Date d'inscription : 25/11/2016

Revenir en haut Aller en bas

Re: Réalisation d'une bisquine de Cancale radiocommandée ;)

Message par triskell le Lun 3 Juil 2017 - 17:10

Belle réalisation, pour le lest tu laisse cela en l’état ou c'est juste pour savoir le poids qu'il fallait
avatar
triskell

Messages : 285
Date d'inscription : 15/01/2017
Age : 62

Revenir en haut Aller en bas

Re: Réalisation d'une bisquine de Cancale radiocommandée ;)

Message par bluehearth le Sam 8 Juil 2017 - 9:11

Bonjour a tous ^^
Merci pour vos commentaires, et pour te répondre triskell, je ne vais pas laisser le lest en l’état, pour le rééquilibrage sur l'avant j'ai fondu du plomb en barre de 15*15mm que j'i coupé a besoin (la maille du bateau fais 16mm 1.5Kg pour rééquilibrer le bateau à l'endroit ou étaient les pierre.
J'ai pu intercaler quelques barre ds la maille à l'avant du bateau sinon le reste je le fixerai définitivement quand j'aurai placé mon voile de quille avec son bulbe ( prochaine réalisation)
avatar
bluehearth

Messages : 57
Date d'inscription : 11/11/2014
Age : 25
Localisation : Gap

Revenir en haut Aller en bas

Re: Réalisation d'une bisquine de Cancale radiocommandée ;)

Message par triskell le Sam 8 Juil 2017 - 10:06

Super du très bon travail en tout cas
avatar
triskell

Messages : 285
Date d'inscription : 15/01/2017
Age : 62

Revenir en haut Aller en bas

Re: Réalisation d'une bisquine de Cancale radiocommandée ;)

Message par bluehearth le Mer 9 Aoû 2017 - 23:42

bonsoir les potos comment allez vous ^^
je vous écrit en cette heure tardive ( quoique par pour tout e monde on dirait^^) pour vous dire que tout va bien de mon coté, je suis en vacances pour 3 semaines, ma première année de Bp se termine déjà, ma deuxième et la dernière approche à grand pas ^^.

Ma maquette elle aussi avance et arrive à sont terme. beaucoup de chose ont été enfin faite.
j'ai fais le bulbe en plomb coulé en deux fois et collé à l époxy.
j'ai commencé par le dessiner pour en savoir son volume, je savais qu'il me fallait 8Kg mais j avais besoin de savoir en volume ce que représentai 8kg de plomb ( pour pouvoir en faire un en bois de même volume qui me servirai à faire la contre forme du moule)

J'ai fait avant tout ca, le fameux voile de quille, en 2 partie ds du mélèz , où j'ai réalisé a la défonceuse 2 rainure en demi-rond ou viendront se loger 2 tiges filetées en inox a4 dont j'ai eu la chance de les récupérer à mon entreprise ^^.

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

j'ai collé les 2parties à l epoxy, les deux tiges filetés passerons ds la quille que j'aurais percé ( oui je sais j'aurais du le faire avant mais avant de faire la peinture et tout et tout mais bon en protégant bien et en faisant attention il ny a pas de souci pouis de toute facon je referait une derniere couche de peinture ^^)

j'ai réalisé ensuite un massif qui serra collé ds le bateau sur la quille, il servira de puit de derive en fait et de logement pour le grand mat la conception fut pas simple mais avec de la patience on arrive à tout ^^

[Vous devez être inscrit et connecté pour voir ce lien]





il y a sur la photo la premiere moitié du lest que j 'ai coulé, j en ai coulé un peu plus par securité, je l ai ensuite pesé il faisait 7kg le bébé ^^ je l'ai recoupé a la scie circulaire ( attention au doigt bien sur, j'avais mis tout l'attirail de protection les petites projection de plomb aie aie ^^)

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

vue du moule:

c est une boite rempli de terre (jai une terre chez mio qui est tres compact une fois sec et tassé, j'ai emrobé mon lest en bois ds de l'alu pour en en faire un recipient que j'ai mis ds la terre ensuite (je sais que jaurais pu utiliser plein d autre methode mais celle la a donnée un plutot bon rsutt vous verrez ^^)

[Vous devez être inscrit et connecté pour voir ce lien]

une fois les 2demi lest coulés voilà le resultat, jai ensuite fais la mortaise pour que mon lest coulisse sur le voile de quille, je le garde mobile pour essayer plusieur hauter ( de 20cm sous la quille à 70 cm ca fait beaucoup et j ai prevu ce quil faut pour renforcr la liasion quille voile de quille vous verrez ^^)

defoncage de la mortaise par methode de l escalier ( sortir la tenu de chevalier^^)

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

l ajustage

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

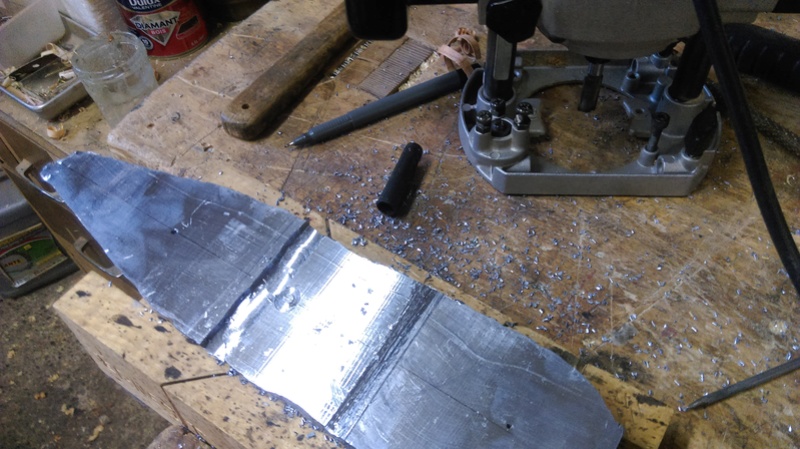

une photo ooù l'on voit le voile de quille fixé à la coque et le lest en place ds le voile de quille
j'arrive à incliner le bateau assez facilement en le faisant pivoter sur les tretaux comme il est posé le voile de quille resiste bient et rien n'a exploser c est rassurant ^^ tout est bien solide.
pour vous rassurer le voile de quille ne sera pas aussi long, jaurais voulu avoir votre avis, je comptais le couper a environs 40 cm 50 cm grand max voire moins, merci de m aiguiller.

une autre photo voile de quille+lest

[Vous devez être inscrit et connecté pour voir ce lien]


Apres j aurais des questions a vous poser et avoir votre avis sur e passage des manoeuvres à travers le pont, c'est mon premier modele navigant eet je ne sais pas trop exactement ou faire passer mes manoeuvres, j ai decidé de me servir d un flexible en plastic souple ( une gaine en fait d'un diametre suffisant pour y faire passer mes manoeuvres bien sur ) où je percerai le pont proprement et je collerai à l epoxy la gaine à lendroit voulu sur le pont, vos avis?

pour les lieux ou je souhaite passer les manouvres:

pour l'ecoute de foc et de misaine:

[Vous devez être inscrit et connecté pour voir ce lien]

l'ecoute de foc est la plus en avant je ferai la meme chose sur tribord

et pour les ecoutes du taillevent:

[Vous devez être inscrit et connecté pour voir ce lien]

l'écoute de la deuxième poulies passera a tribord de la même facon, je pense pas avoir un mauvais choix pour mes emplacement ce sera propre et les gaines dépasseront un peu du pont (elles sont transparente ) pour éviter que l'eau, lors de la gite ne passe par la
j attends vos avis avant de me lancer et de faire des betises ^^ je profite de votre expérience et vous remercie pour vos conseil.

note: le lest sera enduit pour lui enlever ses defauts et lui donner une surface la plus lisse possible.



avatar
bluehearth

Messages : 57
Date d'inscription : 11/11/2014
Age : 25
Localisation : Gap

Revenir en haut Aller en bas

Re: Réalisation d'une bisquine de Cancale radiocommandée ;)

Message par albertus le Jeu 10 Aoû 2017 - 9:20

Hello

Pour la longueur du voile de quille, il me semble judicieux de faire des essais sur l'eau en positionnant e saumon plus ou moins bas

Pour la sortie des écoutes sur le pont, je le fais le plus près possible de leur attache sur les bômes de mes gréements aurique (trinquette bômée et foc sans recouvrement). Le seul bateau où les écoutes courent sur le pont de façon réaliste, le Colin Archer, j'ai des problèmes

Dans le bateau, un circuit d'écoute constitué d'une boucle tendue par un ressort circule entre la poulie du treuil et une poulie de renvoie.
Les écoutes des différentes voiles sont fixées à ce circuit, guidées dans le bateau et passent sur le pont par des bouts de tube cintrés.

Le treuil ne sert qu'à  border les écoutes, le vent doit toujours assurer leur tension lorsqu'on les choque. La tolérance "de mou" des écoutes dans la cale est contrôlée par quelques supports et une plaque de plexi qui les empêche de se prendre dans le circuit ou d'accrocher quelque part

La sortie d'un tube-guide d'écoute dépasse le pont de quelques mm, et le trou est forcément masqué par l'écoute
Aucun risque de remplir le bateau
Mais l'eau n'est jamais montée sur le pont d'un de mes vieux gréement suite au gîte du bateau, j'adapte mes sorties à la force du vent
