Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par René VDH le Ven 9 Jan 2015 - 22:20

Voila du beau travail sur un navire que je ne connais pas , je vais donc suivre et m'informer.

René VDH

Messages : 1320
Date d'inscription : 13/11/2014

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Phil le Sam 24 Jan 2015 - 21:20

Merci les gars  Very Happy

Reprise du chantier, j'ai reçu mon stock de poirier pour passer l'hiver.... clown
Après pas  mal de recherches infructueuses, je me suis inspiré de certaines pièces de l'éperon du Chebec, de la Fileuse, et pour le reste j'ai essaye de coller au plus prés.
Assemblage de l'éperon  et test sur les futurs caillebotis de 1 mm,  oui ça fait fin.... surtout qu'il va falloir clouter tout ça en 0,3.  geek





Essais  caillebotis de 1 mm




Phil

Messages : 1186
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par stf67 le Lun 26 Jan 2015 - 6:35

Et c'est parti cheers

Les premières pièces sont très propres, par contre essayes juste de les tailler dans le sens du bois..

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5358
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Phil le Lun 26 Jan 2015 - 8:20

Merci de ton conseil, heureusement j'en ai qu'une à  refaire.
Question pour la taille des caillebotis, Boudriot préconise entre 1 mm et 1,5 mm pour une échelle de 1.48,
à 1 mm ça sera trop fin pour les clouter,  et je n'ai pas de lattes de 1,5,  pensez vous  que du 1,8 mm soit acceptable ?
ou je les laisse à 1 mm sans clous ?
Merci pour vôtre aide.  Wink

Phil

Messages : 1186
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Alain Fosse le Lun 26 Jan 2015 - 9:49

Phil a écrit:Merci de ton conseil, heureusement j'en ai qu'une à  refaire.
Question pour la taille des caillebotis, Boudriot préconise entre 1 mm et 1,5 mm pour une échelle de 1.48,
à 1 mm ça sera trop fin pour les clouter,  et je n'ai pas de lattes de 1,5,  pensez vous  que du 1,8 mm soit acceptable ?
ou je les laisse à 1 mm sans clous ?
Merci pour vôtre aide.  Wink
Bonjour,

Je pense qu'il vaut mieux les laisser à 1 mm sans clou, encore qu'il soit parfaitement possible de les clouer avec du laiton rigide -ou rigidifié- à la perceuse, que de les monter à 1,8.

Pourquoi ne pas essayer de découper - ou de vous procurer -  des lattes de 1,5 ?

 Quant à la méthode de fraisage, on peut faire plus simple, comme ICI, par exemple. La méthode des "peignes" se justifie surtout lorsque l'on travaille avec une scie circulaire, pas vraiment avec une fraiseuse.

Very Happy

Alain Fosse

Messages : 1864
Date d'inscription : 27/06/2012
Age : 20
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Phil le Lun 26 Jan 2015 - 10:54

Merci pour toutes ces précision Alain, et félicitation pour votre sites.
Je viens de commander des lattes de 1,5 chez Octant avec du fil laiton de 0,3
N'ayant pas encore de scie circulaire,  (juste une à chantourner) j'ai utilisé une fraiseuse.
Je m'aperçois qu'il serait peut être bien que je me fasse un petit stock de bois autres que des lattes, pour pouvoir découper dans la masse.   Very Happy

Phil

Messages : 1186
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Alain Fosse le Lun 26 Jan 2015 - 11:08

Phil a écrit:Je viens de commander des lattes de 1,5 chez Octant avec du fil laiton de 0,3
Bravo ! Par ailleurs, ne vous désolez pas, une fraiseuse est bien plus pratique qu'une scie circulaire pour réaliser des caillebotis.
Very Happy

Alain Fosse

Messages : 1864
Date d'inscription : 27/06/2012
Age : 20
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Alain Degny le Lun 26 Jan 2015 - 11:51

1.8 soit 8.64 cm serait trop large. J'ai bien compris que ce n'est qu'un essai, mais les mailles des caillebotis sont carrées.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Phil le Ven 30 Jan 2015 - 18:28

J'ai refait ma Guibre, un peu plus travaillée.



Essais de deux techniques à la fraiseuse pour mes caillebotis en 1  mm,  j'ai obtenu de meilleures résultat avec les peignes,  mais ça reste très fragile,  impossible de clouter en 0,3 sans avoir de la casse.
Vais faire des essais sur du 1,5  , ça sera plus solide et je pourrais  tenter de les clouter.


Phil

Messages : 1186
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par a.piot le Ven 30 Jan 2015 - 19:49

eh ben , c'est tres bien , pour le cloutage c'est evident! cheers

a.piot

Messages : 1659
Date d'inscription : 26/08/2012
Age : 71
Localisation : chatillon sur indre /oleron

https://sites.google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Alain Degny le Ven 30 Jan 2015 - 20:24

C'est ce genre de détail (mot qui qualifie bien mal le travail que cela représente) qui fait toute la différence.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par VR24 le Ven 30 Jan 2015 - 20:40

Je les trouves très bien, et en général je préfère plus petit que plus grands, mais c'est mon gout. Pour le clouage, peut-être que si tu imites en faisant des petit trous tu n'auras pas de casse. Mais tu penses faire pour de vraie je crois...

VR24

Messages : 815
Date d'inscription : 01/09/2013
Age : 57
Localisation : Italie

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Guido54 le Sam 31 Jan 2015 - 18:36

Je suis du même avis que Vicenzo. Il suffit de ne percer que la surface, personne n'ira sonder avec des ultras sons pour vérifier que tu as bien traversé ..... quoi que je suis sûr que certains le feraient ....  Suspect

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par kangoo91 le Sam 31 Jan 2015 - 19:44

Guido54 a écrit:Je suis du même avis que Vicenzo. Il suffit de ne percer que la surface, personne n'ira sonder avec des ultras sons pour vérifier que tu as bien traversé ..... quoi que je suis sûr que certains le feraient ....  Suspect

La voix de la sagesse!!! C'est un travail magnifique et parfois il est préférable de simuler un clouage, ce n'est pas tricher.

Guido, tu as raison, il y en a qui passerait le tout aux rayons X pour tout scruter au plus profond!!! Mais pas ici ??

Laurent

kangoo91
Modérateur

Messages : 5561
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Phil le Lun 2 Fév 2015 - 8:31

a.piot a écrit:eh ben , c'est tres bien , pour le cloutage c'est evident! cheers


Merci, je le pense aussi, dès que j'aurais reçu ma fraises de 1,5 je ferais mes essais.  Wink



Alain Degny a écrit:C'est ce genre de détail (mot qui qualifie bien mal le travail que cela représente) qui fait toute la différence.


Bien d'accord avec toi.  Wink



VR24 a écrit:Je les trouves très bien, et en général je préfère plus petit que plus grands, mais c'est mon gout. Pour le clouage, peut-être que si tu imites en faisant des petit trous tu n'auras pas de casse. Mais tu penses faire pour de vraie je crois...


Merci, je vais essayer de les monter avec à 1.5  , pour le reste, oui, mais va falloir que j'apprenne milles et une choses.  Wink



Guido54 a écrit:Je suis du même avis que Vicenzo. Il suffit de ne percer que la surface, personne n'ira sonder avec des ultras sons pour vérifier que tu as bien traversé ..... quoi que je suis sûr que certains le feraient ....  Suspect


Merci pour ton avis.   Very Happy



kangoo91 a écrit:


Guido54 a écrit:Je suis du même avis que Vicenzo. Il suffit de ne percer que la surface, personne n'ira sonder avec des ultras sons pour vérifier que tu as bien traversé ..... quoi que je suis sûr que certains le feraient ....  Suspect


La voix de la sagesse!!! C'est un travail magnifique et parfois il est préférable de simuler un clouage, ce n'est pas tricher.

Guido, tu as raison, il y en a qui passerait le tout aux rayons X pour tout scruter au plus profond!!! Mais pas ici ??

Laurent


Merci pour ton avis.  Wink


Question : je suis en train de dessiner et préparer les cotes des caillebotis, doit on les coller (avec leurs entourage) avant ou après
avoir latté le pont ? car la hauteur des bordure ne sera plus la même,  en sachant que mes lattes feront 1 mm.
Merci pour vos réponses.


Dernière édition par Phil le Lun 2 Fév 2015 - 9:17, édité 1 fois

Phil

Messages : 1186
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Guido54 le Lun 2 Fév 2015 - 9:05

A ma connaissance, les cadres des caillebotis sont assis sur la charpente des ponts et non sur le plancher.

Il devraient donc être posés avant bordage. La hauteur doit par conséquent tenir compte de l'épaisseur des planches.

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Phil le Lun 2 Fév 2015 - 9:21

Merci pour ta réponse. Very Happy

Phil

Messages : 1186
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par albertus le Jeu 5 Fév 2015 - 13:17

Un peigne sur des lattes de 1,5 ! waw !
Je ne suis jamais arrivé à fabriquer des caillebottis plus petits qu'avec des allumettes (+/- 2mm ?)
mais pas en peigne : avec cette technique

[Vous devez être inscrit et connecté pour voir ce lien]

Pour faire des peignes, je pense que comme bois il faudrait du buis

albertus

Messages : 1534
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par JMR le Jeu 5 Fév 2015 - 15:40

Bonjour Phil,

Sujet original et intéressant que je vais suivre de près.
Tu as bien fait de partir avec un plan car avec un kit il y a souvent de mauvaises surprises quand on souhaite se rapprocher de la réalité.

Bonne construction.

Cordialement,

Jean-Marie

JMR

Messages : 325
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Alain Degny le Jeu 5 Fév 2015 - 17:44

Phil. Outre ce que dit Guido sur les écoutilles, celles-ci suivent le bouge du pont et il s'en suit que les caillebotis sont eux aussi courbes.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Phil le Jeu 5 Fév 2015 - 18:12

albertus a écrit:Un peigne sur des lattes de 1,5 ! waw !
Bah...avec du matos et du calme, et quelques jurons.... Very Happy
Pour le fun j'en ai fait 3 en 1 mm poirier,  c'est fragile et surtout impossible d'y loger deux clous par intersections.
Je me suis rabattu sur du 1,5 poirier ou je pourrais y mettre mes deux clous.
Voilà les trois  Wink




Jean Marie  = Merci   Wink

Alain  = Oui ,effectivement, merci pour cette précision.  Wink

Phil

Messages : 1186
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par bernardw le Jeu 5 Fév 2015 - 18:22

Alain Degny a écrit:Phil. Outre ce que dit Guido sur les écoutilles, celles-ci suivent le bouge du pont et il s'en suit que les caillebotis sont eux aussi courbes.
A ma connaissance, les caillebotis ont un bouge plus accentué que celui du pont.

bernardw

Messages : 1350
Date d'inscription : 10/09/2012
Age : 68
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Alain Degny le Jeu 5 Fév 2015 - 18:52

J'ai l'impression qu'il n'y a pas de règle absolue. Sur des docs fiables, j'en ai vu des plats, des qui suivent le bouge et d'autres, comme tu le dis, plus accentués. Ce doit être variable en fonction des époques et des nations. En l'occurrence, j'ai pris une doc italienne (Le vele della costa occidentale) comme référence.

Et pour être tout à fait précis, les panneaux de cale des pinques sont généralement pleins.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par Alain Fosse le Jeu 5 Fév 2015 - 18:58

bernardw a écrit:A ma connaissance, les caillebotis ont un bouge plus accentué que celui du pont.
Bonjour,

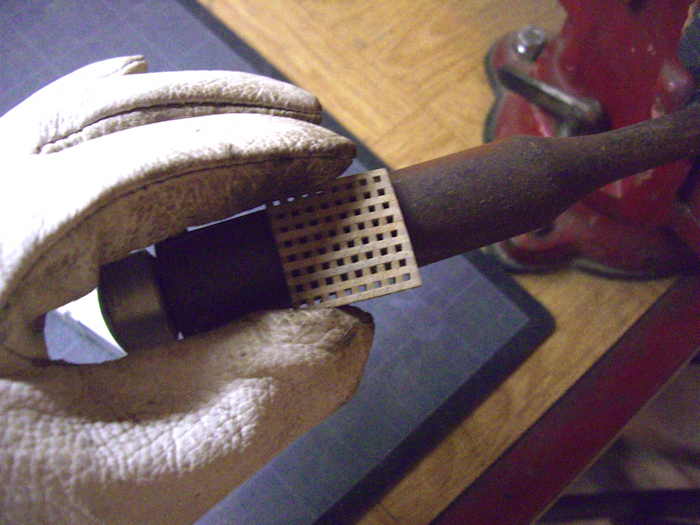

Ils sont beaux ces caillebotis. Si tu veux leur donner du bouge, tu peux utiliser un gros fer à souder. Les caillebotis sont trempés rapidement dans l'alcool à brûler et mis en forme sur le corps du fer.
Faut y aller mollo et mettre des gants.


Alain Fosse

Messages : 1864
Date d'inscription : 27/06/2012
Age : 20
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par a.piot le Jeu 5 Fév 2015 - 19:36

Vous pouvez les faire plus épais et simplement leurs donner la forme que vous voulez avec le lapidaire . Smile

a.piot

Messages : 1659
Date d'inscription : 26/08/2012
Age : 71
Localisation : chatillon sur indre /oleron

https://sites.google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: La Naïade : Chebek Ligure "imaginé" 1/48

Message par VR24 le Jeu 5 Fév 2015 - 20:41

Bien jolies!

VR24

Messages : 815
Date d'inscription : 01/09/2013
Age : 57
Localisation : Italie

Revenir en haut Aller en bas
