Bluenose au 1/48

Message par michelw72 le Lun 2 Fév 2015 - 9:51

Bonjour à tous,
Je suis nouveau et vais vous présenter le modèle au 1/48 sur lequel je travaille.
Le Bluenose est une goëlette lancée le 25 mars 1921 à Lunenburg en Nouvelle-Ecosse, au Canada. Elle frappa un récif en Haïti et coula en janvier 1946.
J'ai terminé la coque et il me reste à réaliser le gréement et le doris.












Réalisation des mâts, bôme et cornes en cours.





A bientôt sur le forum
Michel

michelw72

Messages : 14
Date d'inscription : 28/01/2015
Age : 76
Localisation : Le Mans

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par jungo1 le Lun 2 Fév 2015 - 10:06

Bonjour,
Joli, et pas mal le tour improvisé avec la perceuse à colonne couchée.

jungo1

Messages : 33
Date d'inscription : 01/12/2014
Localisation : Alpes Maritimes

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par dobel alain le Lun 2 Fév 2015 - 10:09

bon début et travail très propre
alain2

dobel alain

Messages : 1249
Date d'inscription : 20/03/2013
Age : 60
Localisation : Amiens

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par a.piot le Lun 2 Fév 2015 - 10:15

La coque parait tres propre et j'admire aussi le systeme de tour ! j'ai vu pas mal d'invention mais pas encore celle ci , chapeau , on n'arrete pas le progrès  !! cheers

a.piot

Messages : 1650
Date d'inscription : 26/08/2012
Age : 71
Localisation : chatillon sur indre /oleron

https://sites.google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par stf67 le Lun 2 Fév 2015 - 10:40

Voilà encore un modèle prometteur cheers

Effectivement le tour "à colonne" n'est pas courant Very Happy

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par Marc le Lun 2 Fév 2015 - 12:03

Très belle coque Very Happy

Marc

Messages : 3200
Date d'inscription : 18/06/2012
Age : 52
Localisation : Caluire

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par kangoo91 le Lun 2 Fév 2015 - 13:17

Elle mesure combien cette très jolie coque?

Laurent

kangoo91
Modérateur

Messages : 5546
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par michelw72 le Lun 2 Fév 2015 - 13:46

Elle mesure 918 mm et 1025 mm hors tout avec le beaupré.
Le bateau est donné pour 49 m, soit 1021 mm au 1/48.

Michel

michelw72

Messages : 14
Date d'inscription : 28/01/2015
Age : 76
Localisation : Le Mans

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par Phil le Lun 2 Fév 2015 - 14:37

Jolie coque, et le tour est sympa. Wink

Phil

Messages : 1186
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par kangoo91 le Lun 2 Fév 2015 - 19:11

Merci Michel, une sacrée belle pièce!!

Laurent

kangoo91
Modérateur

Messages : 5546
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par Guido54 le Mar 3 Fév 2015 - 9:03

Superbe. Bravo.  cheers

Pourrais-tu détailler ton système pour maintenir l'extrémité et le centre de la pièce ?

On dirait que c'est un simple trou mais, si c'est le cas quel est le diamètre et comment fais-tu pour que cela ne coince pas et marque le mât ?

Pourrais-tu également nous dire quelle méthode tu as utilisée pour confectionner la coque et le pont (sur fausse membrure, coque pleine ..... ) ?

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Fabrication mât de misaine

Message par michelw72 le Mar 3 Fév 2015 - 17:36

Fabrication du mât de misaine en images.
Mât à obtenir


Fourniture : baguette D=12, L=550
Percer la lunette à D=12.5



Fixer la lunette au milieu de la baguette


Vue de la fausse contre-pointe (à préparer avant)


Tourner des gorges D=7.5 à D=11 entre mandrin et lunette


Araser


Retourner le mât et répéter les mêmes opérations sur l'autre côté.

Retirer la lunette et araser la partie qui était dans la lunette


Michel

michelw72

Messages : 14
Date d'inscription : 28/01/2015
Age : 76
Localisation : Le Mans

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par michelw72 le Mar 3 Fév 2015 - 17:44

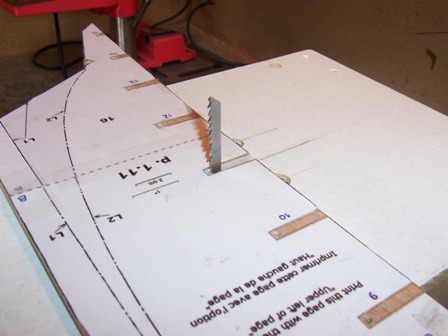

Fabrication coque et pont en images



















Images suivantes, bordage et mise en place des virures extraites du site "http://hsicard.com".


Michel


Dernière édition par michelw72 le Mer 4 Fév 2015 - 10:21, édité 1 fois

michelw72

Messages : 14
Date d'inscription : 28/01/2015
Age : 76
Localisation : Le Mans

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par a.piot le Mar 3 Fév 2015 - 17:58

Je dis BRAVO  cheers cheers cheers

a.piot

Messages : 1650
Date d'inscription : 26/08/2012
Age : 71
Localisation : chatillon sur indre /oleron

https://sites.google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par Guido54 le Mar 3 Fév 2015 - 18:24

Merci. C'est super intéressant.

Le pont et la coque sont magnifiques sans parler de la ligne . cheers cheers

Tu as dû longtemps hésiter avant de peindre une coque aussi bien faite .... Suspect

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par Phil le Mer 4 Fév 2015 - 6:37

Superbe coque félicitation.  Wink

Phil

Messages : 1186
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par michelw72 le Mer 4 Fév 2015 - 9:02

Précision importante,
Pour répondre à Guido, j'ai fait une présentation en images de la technique utilisée pour réaliser la coque et le pont. J'avais fait des photos de la fabrication de la quille, des couples et du pont. Je n'ai pas fait de photos du bordage et de l'assemblage des virures.
La dernière image de mon diaporama est donc un montage de photos extraites du site qui me sert de guide : "http://hsicard.com".
Désolé de ne pas l'avoir précisé. Est-il possible de modifier mon message en précisant à côté de la dernière image : extrait du site [Vous devez être inscrit et connecté pour voir ce lien] ?

michelw72

Messages : 14
Date d'inscription : 28/01/2015
Age : 76
Localisation : Le Mans

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par CRI-CRI le Mer 4 Fév 2015 - 9:39

michelw72 a écrit:Désolé de ne pas l'avoir précisé. Est-il possible de modifier mon message en précisant à côté de la dernière image : extrait du site [Vous devez être inscrit et connecté pour voir ce lien] ?
Bonjour,

Tu disposes d'un bouton "Modifier", au dessus de ton message - Tu cliques dessus, tu saisis ton texte additionnel au bon emplacement dans la fenêtre qui s'ouvre, et tu finis en cliquant "Enregistrer"

Tu peux même utiliser directement la fonction "Ajouter un lien" du sous menu de la fenêtre de saisie, et copier-coller le lien dans la ligne prévue à cet effet, et même lui substituer un texte d'intitulé de ton cru, qui sera cliquable pour y accéder...

La modification est immédiatement visible en ligne

Bravo aussi pour cette belle coque, toute en finesse !  cheers

Amitiés,

Christian

CRI-CRI

Messages : 2129
Date d'inscription : 27/06/2013
Age : 72
Localisation : Strasbourg

http://www.free-scores.com/partitions_gratuites_christian-faivre

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par VR24 le Mer 4 Fév 2015 - 11:12

Bonjour, magnifique! il m'a peut-etre echappé, mais les plans du Bluenose viennent d'ou?
Merci

VR24

Messages : 815
Date d'inscription : 01/09/2013
Age : 57
Localisation : Italie

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par michelw72 le Mer 4 Fév 2015 - 11:30

Les plans viennent du site [Vous devez être inscrit et connecté pour voir ce lien]

michelw72

Messages : 14
Date d'inscription : 28/01/2015
Age : 76
Localisation : Le Mans

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par VR24 le Mer 4 Fév 2015 - 15:53

Merci

VR24

Messages : 815
Date d'inscription : 01/09/2013
Age : 57
Localisation : Italie

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par michelw72 le Ven 20 Fév 2015 - 14:12

Voici des nouvelles de l'avancement de mon chantier. Les mâts sont enfin terminés (pas encore collés) et mon Bluenose commence à ressembler à un voilier.







Quelques accessoires fabriqués pour habillés les mâts



Maintenant, il faut réaliser les poulies, les palans et assembler avec les manoeuvres, les bômes et les cornes.

michelw72

Messages : 14
Date d'inscription : 28/01/2015
Age : 76
Localisation : Le Mans

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par stf67 le Ven 20 Fév 2015 - 16:55

C'est vrai qu'il a une ligne très élégante ce Bluenose Very Happy

Tu pourrais nous faire une petite photo du lattage du pont?

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par Guido54 le Ven 20 Fév 2015 - 18:42

Superbe. cheers

En quelle matière sont les anneaux ? On dirait que ce n'est pas du laiton ... scratch

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: Bluenose au 1/48

Message par michelw72 le Ven 20 Fév 2015 - 19:02

Les cerclages et les pitons à oeillet sont en laiton oxydé avec du brunisseur. Les cercles de mât (pour les voiles) sont en laiton peint à l'acrylique.
Voici une photo du pont. Les champs des lattes ont été noircis au feutre noir avant pose, pour simuler le calfatage.


michelw72

Messages : 14
Date d'inscription : 28/01/2015
Age : 76
Localisation : Le Mans

Revenir en haut Aller en bas

Re: Bluenose au 1/48
