Re: Le Blitz 1960 "Patricia"

Message par Nounours67 le Mer 9 Sep 2015 - 15:23

Merci Mich15,

je connais ce type d'accouplement, simple et efficace !
D'autant plus que le cardan homocinétique est une aberration à cet endroit !

Comme le montre la photo, ce cardan actuel n'est guère visible. (depuis la berge !)



Bon, il reste les tests de pression à réaliser !

A très bientôt
Nounours

P.S. je n'ai pas voulu faire un méplat sur l'axe de l'hélice sous la partie arrière du cardan.
Je préfère un léger patinage si l'hélice est bloquée par des algues, plutôt que de flinguer le cardan.

Nounours67

Messages : 1350
Date d'inscription : 25/02/2015

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Nounours67 le Mer 9 Sep 2015 - 16:55

Salut bisamme,

je crois que ça y est, les fuites sur la chaudière ont disparu (enfin !)
Place maintenant aux essais vapeur.

A très bientôt (pour de bonnes nouvelles)
Nounours
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par kangoo91 le Mer 9 Sep 2015 - 19:55

Ahhh
Tu es peut être un peu seul à faire dans la vapeur mais c'est un plaisir de te voir travailler. C'est tout de même superbe ces machines fonctionnelles cheers

Laurent
avatar
kangoo91
Modérateur

Messages : 5914
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Alain Degny le Mer 9 Sep 2015 - 21:01

C'est vrai que ce n'est pas notre domaine de prédilection, mais à te suivre, on apprend énormément et on y prend goût.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13786
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Nounours67 le Jeu 10 Sep 2015 - 0:56

Merci à Laurent et Alain pour vos commentaires encourageants !

Quant à vous y faire prendre goût, c'est un peu le but recherché !

Mais où est mon plaisir le plus grand ?
Je ne saurais vraiment répondre:
les machines m'ont toujours fasciné, les moteurs, les autos, les bateaux, les avions, les fusées, les camions, les grues, ah les grues, quelles merveilles quand j'étais gamin !
Je n'en suis pas sûr, mais il me semble que mon tout premier modèle construit en mécano devait être une grue.

A très bientôt pour la suite de cette belle aventure.
Nounours
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Nounours67 le Jeu 10 Sep 2015 - 11:34

Salut bisamme,



des p'tits trous, des p'tits trous...



Les voilà en place, le bouchon de remplissage et la soupape de sécurité avec leur joint tout neuf.





Là, c'est le plus gros morceau qui m'attend !
Le couvercle et la base de la vanne registre de marche AV et AR.
Doivent parfaitement s'ajuster SANS joint.
Une seule solution: la pâte à roder les soupapes et beaucoup d'huile de coude !
A cause du trou central, je ne peux même pas me servir d'une tige munie de sa ventouse !

La suite quand j'en aurai terminé avec cette dernière fuite

Tschüss
Nounours
P.S. faut quand même être fada, loco en la cabesa, pour se lancer dans ce type d'aventure
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Mich15 le Jeu 10 Sep 2015 - 12:07

A ce que je vois, pas besoin de roder beaucoup, ça l' est déjà Wink

N' oublie pas de bien boucher tes trous, puis de les déboucher ensuite  Rolling Eyes (c' est arrivé) .

Tu remontes le tout et tu rodes en position, ne pas regretter la ventouse.

Normalement ta vis de couvercle est assortie d' un ressort boudin, bien suffisant pour le rodage fin de l' ensemble, puis assurer l' étanchéité par la suite.

A l' observation de ta photo du couvercle, c' est celui-ci qui n' est pas parfait, et que tu aurais peut-être intérêt à surfacer à l' envers bien à plat sur une plaque de verre avant de le roder sur son support

Sinon, ça a l' air bien engagé, tout ça.

Pas besoin d' être fada, c' est pas pire qu' une charpente arsenal !!!!!
avatar
Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Nounours67 le Sam 12 Sep 2015 - 9:23

Verdeckel noch a mol !

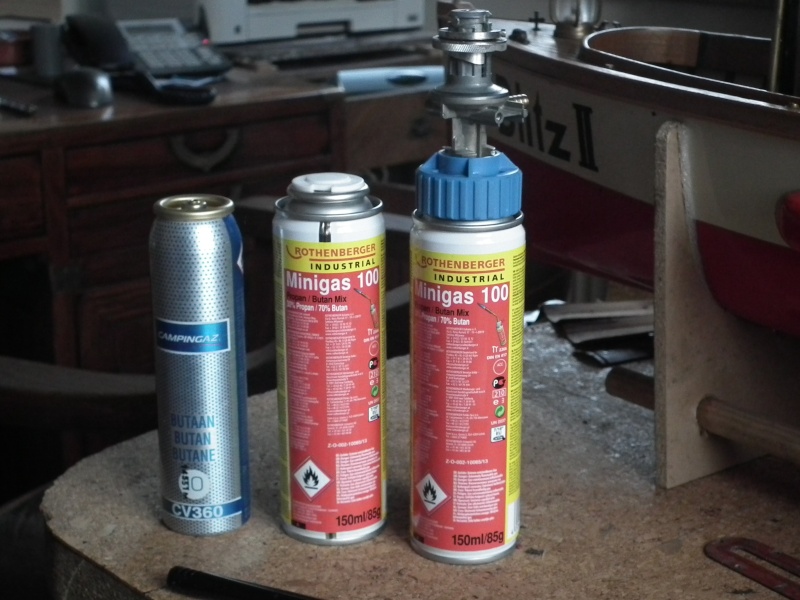

Cette bande d'incapables chez Leroy Merlin m'avait certifié l'exacte concordance entre ces deux modèles de cartouche de gaz !
Comme elles ne se trouvent pas dans le même rayon, je n'ai pas remarque de suite leurs différences.
Le bleue est vide, et a bien fonctionné.
La jaune et rouge ne débite PAS le gaz avec mon embout !
La seule différence connue était leur composition:
- butane pour la bleue
- 30% propane + 70% butane pour la jaune et rouge ce qui m'arrange bien pour les navigations par temps froid, ce mélange ne givre pas !
Ainsi que le prix, 3 euros pour la grande, 5,70 euros pour la bleue qui contient 52g de gaz, la grande 85g
- 109,62 euros/kg la bleue
- 35,29 euros/kg la grande
Y'a pas pĥoto côté prix !

Ce n'est pas vraiment grave, je vais acheter l'embout ad hoc (si je le trouve !)




Tschüss
Nounours (absent du 13 septembre à la mi-octobre)
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Alain Degny le Sam 12 Sep 2015 - 9:59

Cela me rappelle un vendeur de chez Darty, dont la compétence se limitait à lire le panneau descriptif  sous le produit.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13786
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Nounours67 le Sam 12 Sep 2015 - 10:25

Salut bisamme,

une fois le couvercle d'inviolabilité enlevé,
on voit bien la différence entre les deux systèmes de raccord.
Filetage pour le "gros" et non sur le bleu




@ +
Nounours
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Nounours67 le Sam 12 Sep 2015 - 13:06

Et voilà,

après rodage, puis polissage au grain 1500, voilà le couvercle de la vanne de registre:



Rest à faire de même avec la base...

Nounours
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Mich15 le Sam 12 Sep 2015 - 14:52

Impec !

Non non, pas la même chose, tu rodes les deux ensemble , en rotation.

Enfin, ce que j' en dis .....
avatar
Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Nounours67 le Sam 12 Sep 2015 - 15:00

Suite:

le dessus de la vanne de registre:



Et comme me le suggère intelligemment Mich15,
reste à les roder ensemble en rotation.

Après quoi, s'il subsiste une fuite entre ces deux plans, il ne me restera qu'à y intercaler un joint fin.

Nounours
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Mich15 le Sam 12 Sep 2015 - 18:01

Ah oui,... je vois que tu as démonté, c' est ce qu' il y avait à faire de mieux.

Le rodage devrait largement suffire, en repérant bien le sens de montage.

J' ai fabriqué la même, et métal contre métal, j' avais écouté les conseils d' un prof de méca.

Sur un racer, j' ai marinisé un moteur thermique d' avion, avec refroidissement de la culasse et du pied de bielle, et sans aucun joint, jamais eu de fuite, ni d' eau, ni de compression.

Alors, confiance.
avatar
Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Nounours67 le Sam 12 Sep 2015 - 18:37

Hello Mich15,

je n'ai jamais eu de prof de mécanique, et cela me fait bien défaut !
Alors, en ce moment, tu y remédies avec brio !

Merci de tous tes conseils

Nounours
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Mich15 le Sam 12 Sep 2015 - 18:49

Trop gentil, Nounours.

J' avais un peu la crainte d' en faire (dire) trop.
Mon "prof", ça a juste été un copain de club, à la retraite, et qui m' a donné, je pense, les bons conseils, en deux mots parfois. Mais quand on aime .........................
avatar
Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par kangoo91 le Sam 12 Sep 2015 - 20:40

Il doit rester un truc sur la vanne de registre (pourtant superbe)

Un grain de sable ou autre chose qui a fait des rayures...



C'est vraiment tout "pitit" et très beau Very Happy

Laurent
avatar
kangoo91
Modérateur

Messages : 5914
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Mich15 le Sam 12 Sep 2015 - 20:51

Rien ne passe à travers l' oeil exercé de l' ami Laurent !

Ca doit dater d' avant.

Mais ce n' est pas bien grave.

J' ai oublié de dire un truc pour le rodage fin :  cendre de cigarette, ou dentifrice.
avatar
Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Silenthunter le Sam 12 Sep 2015 - 22:54

Nounours67 a écrit:
Tschüss
Nounours (absent du 13 septembre à la mi-octobre)

Tu vas nous manquer !!!

A très bientôt Smile
avatar
Silenthunter

Messages : 59
Date d'inscription : 16/04/2015
Age : 53
Localisation : Bruxelles

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Nounours67 le Sam 19 Déc 2015 - 11:39

A l'attention d'Albertus, ou tout autre membre pratiquant la RC,

bonjour,
j'ai bien suivi tes conseils concernant le parallélisme entre le bras du servo et celui qui commande le gouvernail.
Bon, et bien, il y a un truc qui me gêne:
quand je fais trourner le bras vers la droite en poussant le levier de la radio dans le même sens,
l'axe du gouvernail fait de même, (logique),
mais le bateau tourne alors à gauche !

A moins d'arriver à inverser le sens de rotaion dudit levier en modifiant la programmation de la radio, (je n'y suis pas encore arrivé)
ou de croiser la tige de commande du gouvernail, n'ai-je pas d'autre solution ?

Cordialement
Nounours
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Mich15 le Sam 19 Déc 2015 - 12:12

Tiens-donc, voici que le Blitz nous revient !!!

Faudrait nous en dire plus sur ta radio : en général, les radios mêmes basiques ont une fonction d' inversion des servos (reverse) .
Sinon, si tu as la place, tu changes de côté ton bras de servo, ou-bien celui du gouvernail. C' est, je pense ce que tu appelles "croiser".

Maintenant, plus difficile, c' est d' inverser deux fils à ta prise servo. Ce n' est pas très compliqué, mais pas le droit à l' erreur, car risque de griller ....
Et puis, suivant les marques de servos, les couleurs des fils ne sont pas les mêmes.

Une bonne photo de ta prise, et on verra ça .
avatar
Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par albertus le Sam 19 Déc 2015 - 13:51

tu retourne simplement le servo sans changer la tringlerie
avatar
albertus

Messages : 1789
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Nounours67 le Sam 19 Déc 2015 - 13:53

Salut Mich15,

non, pas possible d'inverser les fils de la prise servo.
- l'une noire = pôle négatif
- l'autre rouge = pôle positif
- la troisième, jaune ou orange = signal
Bon, va falloir m'attaquer sérieusement au mode d'emploi de la radio pour trouver cette fameuse fonction reverse !
Ce n'est pas gagné !

Merci de ta réponse
Nounours
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Nounours67 le Sam 19 Déc 2015 - 13:58

Bonjour Albertus,

le servo tête en bas ?
Ben, quoique pas impossible, ça représente pas mal de boulot !
Déjà qu'il me faudra détruire son support actuel, puis le refaire,
mettre deux coudes dans la tringlerie pour retrouver le niveau de celui du gouvernail,

Bon, je verrai plutôt du coté de la fonction reverse de la radio.

Merci pour ta contribution
Nounours
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Mich15 le Sam 19 Déc 2015 - 16:28

Nounours, demain c' est dimanche , et il fait beau !

A tous les coups tu trouveras quelques uns sur le terrain de modélisme le plus proche de chez toi.

Et là, quelle que soit ta radio, en moins de 5 minutes, tu seras fixé .... mais faut l' apporter, au moins l' émetteur.
avatar
Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Nounours67 le Sam 19 Déc 2015 - 16:56

Merci Mich15,

demain ce ne sera pas possible, mais ton idée est la bonne !
J'irai faire un tour chez mes potes du MCS.

Nounours
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Le Blitz 1960 "Patricia"

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 9 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
