Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton le Ven 4 Sep 2015 - 1:44

Hola les Z'hommes Very Happy

Avance de la semaine :

1/ Realisation et mise en place de colonnes étayant les baux
2/ Realisation et mise en place des pompes auxiliaires

Nota : les details des Pompes principales mentionnés par Papé ( charnieres .. etc .. ) viendront par la suite . ! Very Happy

Les photos : Wink

Les colonnes  ( manche de pinceau tourné a 4mm / 3mm - hauteur 32mm )

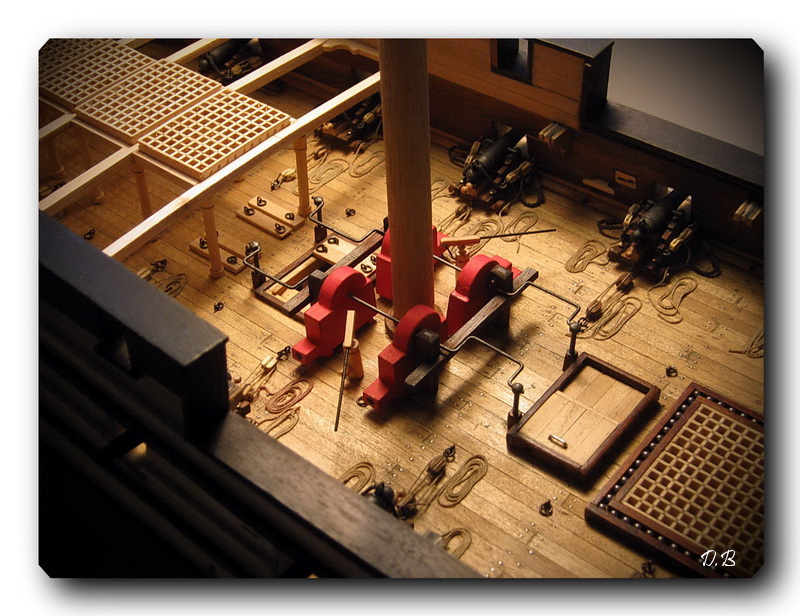

 Pompes Auxiliaires


Corps de pompe
 1/Diametre 4mm - hauteur : 12mm - diametre interieur : 2,5 mm - perçage d'evacuation de 2,5 mm - hauteur 3mm de la base
evacuation
2/ manchon de diametre 2,5 mm ext. interieur 1,5mm - longueur 4mm
Piston : diametre 2,5 mm - Longueur :4mm
          : axe et articulation  : anneau du Kit
Point fixe : agrafe coupée a longueur
Manche : regle de 2x2 Longueur 12mm
aiguille acier de 0,9mm - Longueur : 25mm




















Dernière édition par banton le Ven 4 Sep 2015 - 4:07, édité 2 fois

banton

Messages : 2153
Date d'inscription : 16/06/2012

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton le Ven 4 Sep 2015 - 1:47

Suite Very Happy

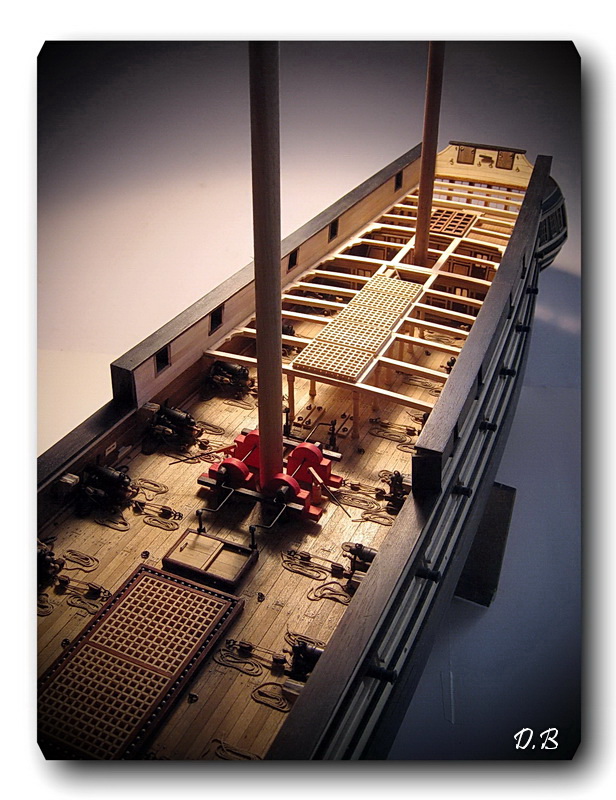

Vues generales







Prevision :

1/ A voir details des pompes
2/ Continuation de mise en place des baux

On avance tout doucement vers la cuisine !!!!! Very Happy

Bon debut de journée a tous

@+Dominique Wink

banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par antares91 le Ven 4 Sep 2015 - 12:05

Vraiment superbe

antares91

Messages : 724
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par Alain Degny le Ven 4 Sep 2015 - 14:12

Hola muy reconocido Chef estrallado de la Surprise.

Fais gaffe à la cheminée, celle fournie par AL n'a pas grand chose à voir. Voici celle de la réplique, qui correspond au plan de Marshall.



Ce type de cheminée avec son pare-fumée fait également partie de ceux illustrés par Brian Lavery dans Arming and Fitting pour la période considérée.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13031
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton le Ven 4 Sep 2015 - 17:22

Alain Degny a écrit:Hola muy reconocido Chef estrallado de la Surprise.
Fais gaffe à la cheminée, celle fournie par AL n'a pas grand chose à voir. Voici celle de la réplique, qui correspond au plan de Marshall.



Ce type de cheminée avec son pare-fumée fait également partie de ceux illustrés par Brian Lavery dans Arming and Fitting pour la période considérée.

Hola Eternelle Source de Savoir Very Happy

La cuisine de la Mere Sanchez est toujours a l'ordre du jour lol!





Quand aux fumées  ....  le week se chargera de les dissiper  lol!

Bon Ouikinge Mi Viejito
@+Dominique Wink

banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par papé le Mar 8 Sep 2015 - 13:29

Bonsoir Dominique

Comme d’habitude fantastique … !!!
Dans la réalisation et dans les idées
Les colonnes, étais, des beaux sont enregistrées …….

Je ne peux hélas avancer aussi vite que toi
Je viens de finir (quasiment) les pompes
Après des essais infructueux
J’ai regardé avec attention les images de la « Pandora » que tu nous recommandais il y a quelques temps ….
Génial
Finition « bois » pour moi ….
Quoi que quand on regarde « l’ensemble » dans ton diaporama ce n’est pas choquant….
Quelques détails en plus pour ne pas être en reste …
J’attends les tiens …..
Je me bats toujours avec mes « bordées que je réalise très doucement pour le fun
Et poursuis en parallèle canons et copies de tes subtilités…..
Que devient notre Maitre Alain
J’aimerais faire et voir du comparatif
Je me suis également engagé dans une « Minervette »
C’est pas de la tarte …….
Mais elle devrait vous surprendre …. !!!
Encore Bravo



papé

Messages : 143
Date d'inscription : 03/02/2013
Age : 68
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton le Mar 8 Sep 2015 - 16:02

Hola Mon Papé Very Happy


Nous attendons tes photos et pouvoir comparer nos erreurs !!


Cette Minervette me tiens sur l'expetative Very Happy


Bonne fin de journée


@+Dominique Wink

banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton le Jeu 10 Sep 2015 - 23:49

Hola les Hommes Very Happy

Avance de ces derniers jours

1/Details des Pompes
2/ Realisation et pose des rambardes ( amovibles ) de l'ecoutille

Pour les pompes la doc. qui va bien : Anatomy of the ship -The 24 gun - Frigate Pandora de John Mac Kay



"

  Mise en place  ( voir plan ) :  portes de visite Nº 32 - Leviers de basculement des couvercles Nº 23 - systeme d'ouverture des couvercles Nº 20  -
"

"

"

"
Prevision

Realisation et mise en place des prochains baux .

Bonne fin de soirée ou bon debut de journée a tous

@+Dominique Wink

banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par frederic Ravinet le Ven 11 Sep 2015 - 7:55

Travail superbe mon Dom !!! Le moins que l'on puisse dire c'est que ça jette !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4950
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par papé le Ven 11 Sep 2015 - 8:23

Bonjour Dominique

Je me jette sur tes travaux le matin avant même de "Petit déjeuner".....
Bravo pour tout et pour le petit plus ...La pièce 23 que je n'avais même pas repérée.....

Une approche très esthétique ces rambardes et points de fixations style "fer forgé Haussmann" qui font un ensemble très harmonieux
Comment as-tu fait les fixations ...?
Soudure / perçage / quel diamètre les rambardes..?

Et puis comme on parle technique , tes bras de pompes à main me semble un poil long
Je fais ce comparatif avec celles du "Pandora" certes "biplace" et celles du Bounty" et autres, vendus sur les sites spécialisés.

Mais toutes ces remarques ne sont que recherches de poils sur coquille d'œuf, pour maintenir le dialogue et ma volonté de m'accrocher ......!
Bonne journée
Le Papé

papé

Messages : 143
Date d'inscription : 03/02/2013
Age : 68
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par René VDH le Ven 11 Sep 2015 - 9:00

Une recherche du détail qui font de toi une référence .

René VDH

Messages : 1317
Date d'inscription : 13/11/2014
Age : 65
Localisation : Belgique

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par Alain Degny le Ven 11 Sep 2015 - 10:04

C'est vrai que le bras des pompes de secours pourrait être un chouïa plus court. Ils gênent la circulation sur le pont.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13031
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton le Ven 11 Sep 2015 - 17:12

papé a écrit:Bonjour Dominique

Une approche très esthétique ces rambardes et points de fixations style "fer forgé Haussmann" qui font un ensemble très harmonieux
Comment as-tu fait les fixations ...?
Soudure / perçage / quel diamètre les rambardes..?

Et puis comme on parle technique , tes bras de pompes à main me semble un poil long
Je fais ce comparatif avec celles du "Pandora" certes "biplace" et celles du Bounty" et autres, vendus sur les sites spécialisés.




Hola mon Papé Very Happy

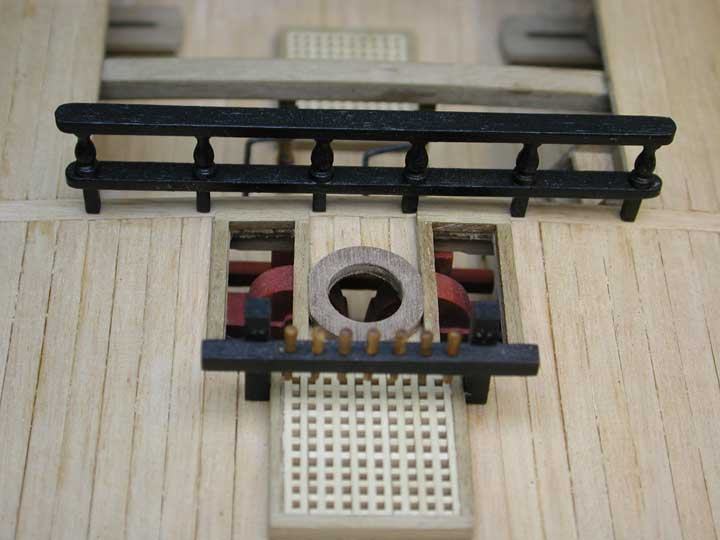

Pour les rambardes amovibles me suis basé  sur ceci :



Materiel utilisé :
 1/Fil laiton de 1mm -( du Kit )
 2/anneaux simple      ( du Kit )
 3/anneaux de racage ( du Kit )
4/ -  cyano -

Hauteur :
21mm  - perçage cadre ecoutille : 1mm - profondeur 5mm




Effectivement les bras des pompes  sont un peu long .... vais traiter de les racourcir un tantinet Very Happy


Voila ....

Merci a tous pour vos commentaires

Bonne fin de journée

@+Dominique Wink

banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par Alain Degny le Sam 12 Sep 2015 - 0:52

Une chose que tu ne pourras pas faire parce que le grand-mât AL n'est pas implanté au bon endroit, ce sont les deux ouvertures rectangulaires longitudinales par lesquelles passent les manœuvres.

Les Anglais implantent le bitton sur le pont principal. Ainsi, il est protégé des tirs d'artillerie par les murailles. Au début de Master & Cdr, on voit un boulet fracasser le beffroi de cloche. Imaginons qu'un autre pulvérise le bitton, toutes les manœuvres qui y sont tournées sont libérées d'un coup. Avec le système anglais, un boulet, qui fracasse mais n'explose pas, pourra déchiqueter quelques manœuvres, mais pas toutes.

Bon ouikinge.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13031
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par Alain Degny le Lun 14 Sep 2015 - 1:06

Ben qu'est-ce qui ce passe Dom? Tu te connectes un dimanche soir. Shocked Tu t'es fait virer de chez la Mère Sanchez? Suspect  Tu as encore fait de l'exhibitionnisme devant les jeunes touristes à peine pubères?  affraid

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13031
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton le Lun 14 Sep 2015 - 1:11

Hola les Chefs Very Happy

En premier lieu ...
correction des longueurs des bras des pompes auxiliaires Wink

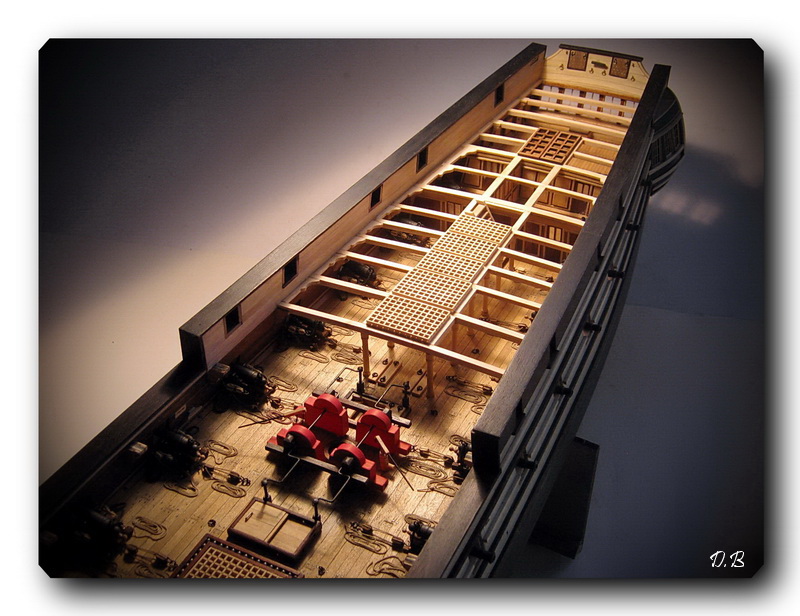

La photo qui va bien




Alain Degny a écrit:Une chose que tu ne pourras pas faire parce que le grand-mât AL n'est pas implanté au bon endroit, ce sont les deux ouvertures rectangulaires longitudinales par lesquelles passent les manœuvres.

Les Anglais implantent le bitton sur le pont principal. Ainsi, il est protégé des tirs d'artillerie par les murailles. Au début de Master & Cdr, on voit un boulet fracasser le beffroi de cloche. Imaginons qu'un autre pulvérise le bitton, toutes les manœuvres qui y sont tournées sont libérées d'un coup. Avec le système anglais, un boulet, qui fracasse mais n'explose pas, pourra déchiqueter quelques manœuvres, mais pas toutes.

Bon ouikinge.

En deuzio ....  Su Santidad parle peut etre de ces 2 "crachoirs d'aisance" presentés sur le pont a coté des bittons comme le montre ces photos tirées du Net .
D'etre , on se fera a l'idée qu'ils existaient a cet endroit ( pour ce pont ) et que " desgraciadamente " Art . Latina comme de coutume a oublié de les mentionner lol!



Feliz tarde Su Eminencia Very Happy Wink


Dernière édition par banton le Lun 14 Sep 2015 - 15:47, édité 1 fois

banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton le Lun 14 Sep 2015 - 1:12

Alain Degny a écrit:Ben qu'est-ce qui ce passe Dom? Tu te connectes un dimanche soir. Shocked Tu t'es fait virer de chez la Mère Sanchez? Suspect  Tu as encore fait de l'exhibitionnisme devant les jeunes touristes à peine pubères?  affraid



Ben ...  tu me manquais tout simplement !!! lol! lol! lol!

banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par papé le Lun 14 Sep 2015 - 8:50

Bonjour à vous deux
Bonjour à tous

Un peu à la traine, mais ici dans mon pays « d’Oc » la polémique fait jaser entre travail le dimanche et les 35 heures semaines …..
« le Capitaine des cuisines » veille,  le temps consacré aux travaux maritimes en pâti……
Deux questions
- Qu’est-ce que les « Bitons »
- La photo, présenté par  Dominique représente-t-elle les 2 ouvertures longitudinales de passage des manœuvres, ou, ce que la décence de Dominique nomme pudiquement « crachoir d’aisance »  et que mon ignorance du milieu marin aurait qualifié de
WC à la turc de pont, et non « WC à la tête de turc » ce qu’une contre pétrie proposerait de faire …..

« Su Santidad » (je me mets au standard…) notre mémoire encyclopédique peut-il nous présenter un quelconque plan de ces « spécialités…. » ?
Bon début de semaine
Le papé

papé

Messages : 143
Date d'inscription : 03/02/2013
Age : 68
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par Alain Degny le Lun 14 Sep 2015 - 13:46

Papé. Voila les bittons:



Ils sont sur le pont principal.

Voila leur emplacement par rapport aux pompes. C'est une photo du modèle de Jotika, mais il est conforme au plan de Marshall.



Ne sois pas surpris de voir des caronades là où Dom a mis des canons. C'est l'armement de la Surprise de 1798 à 1800, tel que le souhaitait son commandant, Edward Hamilton.

Les crachoirs de Dominique ne sont pas ce à quoi je faisais allusion. Voila en quoi ils consistent. Une ouverture rectangulaire de chaque côté du grand-mât. D'ailleurs, on voit les pompes. Ces crachoirs d'aisance sont percés dans le pont du gaillard AR.



Et il y a un bitton porte-cabillots à l'arrière du mât.

Les deux orifices carrés sur le photos de Dom, j'ignore ce qu'ils sont, mais ce ne sont pas des chiottards. Ceux des officiers sont dans les bouteilles et ceux de l'équipage, en plein air, de part et d'autre du beaupré.

Source: Jotika, modèle de la Surprise.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13031
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton le Lun 14 Sep 2015 - 15:45

Alain Degny a écrit:Papé. Voila les bittons:
Les crachoirs de Dominique ne sont pas ce à quoi je faisais allusion. Voila en quoi ils consistent. Une ouverture rectangulaire de chaque côté du grand-mât. D'ailleurs, on voit les pompes. Ces crachoirs d'aisance sont percés dans le pont du gaillard AR.



Et il y a un bitton porte-cabillots à l'arrière du mât.

Source: Jotika, modèle de la Surprise.


Hola les Hommes Very Happy

 " précher le faux pour savoir le vrai "  ....  lol!

Su Santidad est de toute bonté Very Happy Very Happy Very Happy

Bonne journée a tous

@+Dominique Wink

banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par Didier MAURICE le Lun 14 Sep 2015 - 16:00

Bonjour Dominique,

Je viens de relire (non de contempler) les dernières pages de ton post. Je ne vais pas être très original, tout a déjà été dit, tu réalises un travail magnifique sur ta Surprise. Et quand on rajoute à cela la qualité des photos, là on touche au sublime !...
Je suis admiratif de ton œuvre, continues de me faire rêver, merci et bravo !...

Didier MAURICE

Messages : 704
Date d'inscription : 20/10/2013
Age : 58
Localisation : Laignes (Côte d'or)

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton le Lun 14 Sep 2015 - 17:05

Didier MAURICE a écrit:Bonjour Dominique,

Je viens de relire (non de contempler) les dernières pages de ton post. Je ne vais pas être très original, tout a déjà été dit, tu réalises un travail magnifique sur ta Surprise. Et quand on rajoute à cela la qualité des photos, là on touche au sublime !...
Je suis admiratif de ton œuvre, continues de me faire rêver, merci et bravo !...


Hola Didier Very Happy

A mon tour de te feliciter meme si je reste muet en visitant ton post , suis un fervant assidu du Royal Louis  Very Happy

Bonne fin de journée

@+Dominique Wink



banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton le Mar 15 Sep 2015 - 18:32

Hola les Z'hommes Very Happy

Une petite question pour Su Santidad Very Happy

Sur cette Fregate  ( russe ) comme certaines autres constructions vu sur le Net , les callebotis du Gaillard Arriere sont incorporés au plancher ....  la meme norme peut elle s'appliquer pour ceux de la Surprise ???



Anxieux mais confiant Votre Subdito est toute ouie Very Happy

@+Dominique Wink

banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par Alain Degny le Mar 15 Sep 2015 - 20:35

Es con mucho gusto que Mi Santidad responde a tu pregunta. Wink

Les frégates anglaises jusqu'à celles de dernière génération, vers 1840, ont les panneaux en caillebotis surélevés par rapport au pont.

Celles de la classe "Perseverence", à laquelle on peut assimiler la Surprise normalisée RN, n'échappent pas à la règle.

Bien que Ma Sainteté soit infaillible du fait de sa fonction clown , j'ai vérifié dans The Sailing Frigate de Robert Gardiner. Ce que confirme Brian Lavery  dans The Ship of the Line.  study

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13031
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par a.piot le Mar 15 Sep 2015 - 20:57

Je pense que cela évite à l'eau du pont de descendre dans la cale ou autre . Smile

a.piot

Messages : 1654
Date d'inscription : 26/08/2012
Age : 71
Localisation : chatillon sur indre /oleron

https://sites.google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton le Mar 15 Sep 2015 - 21:27

Alain Degny a écrit:Es con mucho gusto que Mi Santidad responde a tu pregunta. Wink

Les frégates anglaises jusqu'à celles de dernière génération, vers 1840, ont les panneaux en caillebotis surélevés par rapport au pont.

Celles de la classe "Perseverence", à laquelle on peut assimiler la Surprise normalisée RN, n'échappent pas à la règle.

Bien que Ma Sainteté soit infaillible du fait de sa fonction clown , j'ai vérifié dans The Sailing Frigate de Robert Gardiner. Ce que confirme Brian Lavery  dans The Ship of the Line.  study


Hola Su Esplendor y Terror de los Confesionarios  Very Happy

Y'a pas a chispotier .... t'es bien le Bras Droit de qui tu sais !!!  Very Happy cheers

Ok ça baigne ... Wink

bonne fin de soirée a tous

@+Dominique Wink

banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par Contenu sponsorisé Aujourd'hui à 22:46


Contenu sponsorisé


Revenir en haut Aller en bas

Page 6 sur 22 Précédent  1 ... 5, 6, 7 ... 14 ... 22  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
