 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par daniel54 Mar 10 Nov 2015 - 18:14

Construction du "RENARD "
----------------------------
Vous le savez c'est un projet qui ne date pas d'aujourd'hui, réaliser la maquette du RENARD sur plans au 1/50° !
Mais voilà en cours d'étude de la documentation dont je dispose maintenant et qui me fait prendre conscience de la difficulté de cette réalisation un évènement imprévu se produit !!!
La semaine dernière au cours d'une ballade matinale chez Emmaüs, rayon antiquité,
sur quoi mon regard est attiré ? je vous le donne en mille !!  une boite kit soclaine du Renard un peu poussièreuse mais ...  à 12,50 euros ! ah ... soclaine ... non ... puis réflexion rapide (surtout à ce prix là) je me suis dis que ce serait une bonne préparation à mon projet futur ... j'ai vérifié que tout était complet et suis parti vite fait ! l'aprés-midi j'étais déjà au travail !
à suivre ...


Dernière édition par daniel54 le Jeu 29 Déc 2016 - 21:28, édité 2 fois
daniel54
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par daniel54 Mar 10 Nov 2015 - 18:20

un peu d'histoire ....



Le Renard  était un cotre de 70 tonneaux qui fut armé par le malouin Robert Surcouf, lui même corsaire aux exploits légendaires, devenu à sa retraite armateur. La puissance de feu du navire était des plus modestes puisqu'il ne disposait que de quatre canons de 4 et dix caronades de 8. Quant à l'équipage, il était composé de 46 hommes. Lancé le 15 mai 1813, il croisa, le 8 septembre de la même année, la goélette britannique l’ Alphéa disposant pour sa part de 16 canons de 12, seize pierriers et d'un équipage évalué entre 80 et 120 hommes. Le capitaine anglais, conscient de sa supériorité tactique, commença par exiger la reddition des français. Le Renard, sous l'autorité du capitaine E. Leroux-Desrochettes, refusa après que les officiers aient donné leur avis sur le sujet. Commença alors par une canonnade nourrie de part et d'autre, un combat qui deviendra une légende.
Malgré leur infériorité, les Français rendirent dès le début du combat coups de canons pour coups de canons. Quand les navires parvinrent à s'agripper, capitaine et équipage du Renard, poussant l'audace, prirent même l'initiative de l'abordage. Deux seront successivement tentés mais à chaque fois repoussés par les Anglais. Les deux côtés se combattant avec la même rage, mitrailles et canonnades continuant, rapidement morts et hommes gravement blessés ne se comptèrent plus. Le capitaine du Renard fait d'ailleurs partie ces derniers, son bras droit ayant été emporté par un boulet anglais. La mer, particulièrement agitée ce jour-là, finit par séparer les navires. L'incident, loin d'arrêter le combat, fit redoubler les canonnades. Le combat en était là quand deux boulets français firent exploser la goélette anglaise qui coula corps et biens en quelques minutes.
Revenu à Saint-Malo, les dommages subis par le Renard nécessiteront sa reconstruction. En janvier 1814, le navire put enfin reprendre du service quand, en avril, Napoléon abdiqua. Les officiers du navire décidèrent alors de mettre fin à l'expédition, estimant que leur Lettre de marque signée par l'empereur, n'avait plus de légitimité. Le navire n'aura jamais à son actif la moindre prise mais son héroïsme laissera un souvenir tel dans la mémoire malouine que, presque deux siècles plus tard, des passionnés n'hésiteront pas à le reconstruire. Pour la mémoire et le panache.
Le Renard a fait l'objet d'une réplique exacte et de même nom, lancée le 18 mai 1991. Elle mesure trente mètres de long pour 464 m2 de voiles maximum au portant, avec trinquette et grand-voile (8 voiles). La coque de 19m a nécessité 90 mètres cubes de chêne. Les espars sont en pin massif. « Il a été construit à l'identique sur des plans d'origine » rappelle FrançoisViguié, responsable de la communication de l'association. En revanche, la mâture et la voilure sont réduites par rapport aux « surfaces extrêmes portées par les cotres corsaires, contrebandiers ou douaniers de l'époque ».
Surface totale de voilure : 249 m2 (dont grand-voile : 123 m2)
Armement : 10 caronades de 8 livres (en fonte d'aluminium sur la réplique) et 4 canons de 4. Les canons sont placés sur les derniers et premiers sabords de chaque côté
Gréement : 1 mât + le mât de beaupré. 8 voiles dont : grand-voile, flèche (ou corne), hunier, perroquet volant, foc, fortune, clinfoc (foc en l'air), trinquette.
L'association Cotre corsaire de la ville de Saint-Malo cherchait à faire revivre un « gréement traditionnel ». Le choix de ce cotre fut motivé par son histoire prestigieuse. En 1989, la quille est donc posée, la réplique construite dans le chantier naval du quai Vauban à Saint-Malo.
Depuis 1992, le bateau accueille régulièrement des touristes à bord. Il participa à diverses fêtes marines. Le port d'attache du bateau est Saint-Malo. En 2013, le bicentenaire du combat naval qui l'opposa à l’Alphéa sera fêté le 14 juillet 2013 au port de Diélette (Manche), lors d'un rassemblement de vieux gréements.

Sources : Wikipédia et Soclaine.
daniel54
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par Nounours67 Mar 10 Nov 2015 - 18:24

Hello Daniel,

"La semaine dernière au cours d'une ballade matinale chez Emmaüs, rayon antiquité,
sur quoi mon regard est attiré ? je vous le donne en mille !!  une boite kit soclaine du Renard un peu poussièreuse mais ...  à 12,50 euros ! ah ... soclaine ... non ... puis réflexion rapide (surtout à ce prix là) je me suis dis que ce serait une bonne préparation à mon projet futur ... j'ai vérifié que tout était complet et suis parti vite fait ! l'aprés-midi j'étais déjà au travail !"

T'as marché dedans étant petit ?
En tous cas, je suis très content pour toi de ta trouvaille !
Nul doute, que tu nous feras, une fois de plus, une véritable merveille !

Cordialement
Nounours
P.S. à quand les premières photos ?
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par daniel54 Mar 10 Nov 2015 - 18:34

la présentation du kit vous la connaissez ...
passons au démarrage de la maquette !

repérage des couples ...

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3848

mise en place du chantier ...

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3849

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3850

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3851

la rablure ...

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3852


 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3853

pose des couples ...

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3854

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3855

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3856

sans oublier les apôtres ...

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3857


 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3858

à suivre ...
daniel54
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par daniel54 Mar 10 Nov 2015 - 18:36

attends Nounours .... c'est pas fini ....
daniel54
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par daniel54 Mar 10 Nov 2015 - 18:48

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3859

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3860

les choses sérieuses commencent ... retournement de situation !

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3861

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3926

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3927

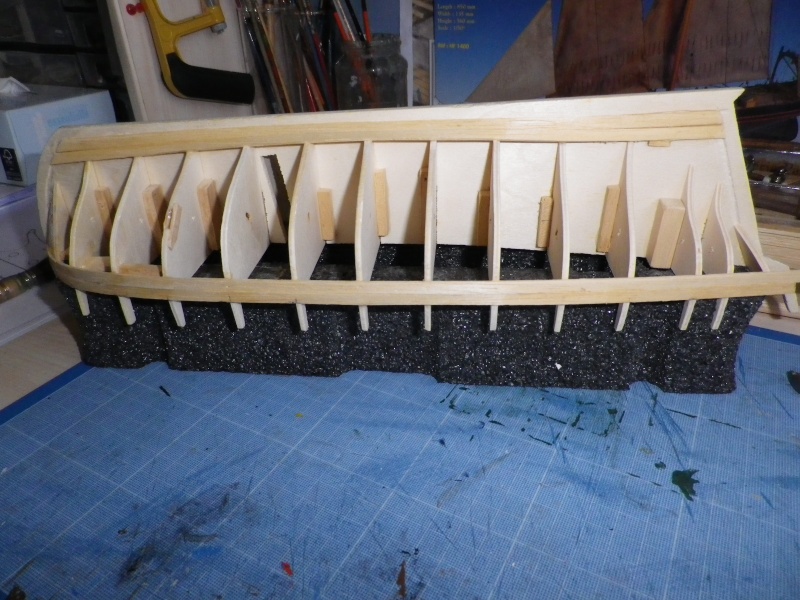

à la " bordage " ...

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3928

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3929

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3930

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3931

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3932

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3933

à suivre ...
daniel54
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par daniel54 Mar 10 Nov 2015 - 18:55

et pour changer un peu  aujourd'hui .... lattage du pont !

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3936

maintenant ponçage, ponçage et ponçage !!!

à suivre ...
daniel54
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par Alain Degny Mar 10 Nov 2015 - 18:59

Tu fais un concours de vitesse avec Francis?

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25013
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par daniel54 Mar 10 Nov 2015 - 19:03

oui mais Francis l'a fait avec un kit AL !!!
daniel54
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par bernardw Mar 10 Nov 2015 - 19:14

Je suis surpris que tu bordes le pont à plat sans tenir compte du bouge et de la tonture.
Celà va te rendre l'ajustage plus difficile.
bernardw
bernardw

Messages : 2436
Date d'inscription : 10/09/2012
Age : 76
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par Alain Fosse Mar 10 Nov 2015 - 19:19

Bonjour,

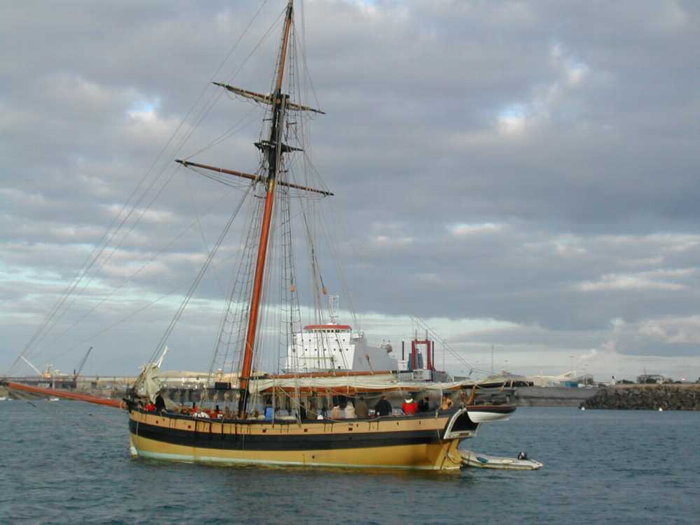

Une photo de la réplique du Renard, rentrant à Saint-Malo. La photo est prise depuis le bord de la bisquine La Granvillaise.

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Renard11

Nous avions passé la nuit à couple, sous les remparts et je me souviens d'avoir ignominieusement arsouillé tout l'équipage du cotre avec une diablerie de mon invention "La Marquise".
J'en rougis (toute honte bue, bien sûr).
Embarassed
Alain Fosse
Alain Fosse

Messages : 1831
Date d'inscription : 27/06/2012
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par daniel54 Mar 10 Nov 2015 - 20:14

bonsoir Bernard,
Merci de ton attention, mais je te rassure ... d'un part le sous pont est en deux parties, trés mince (o,8 mm) et les lattes très fines (1 mm x3) donc encore une grande souplesse et auparavant j'avais déjà ajuster ... je viens de réessayer çà baigne.@+
daniel54
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par daniel54 Mar 10 Nov 2015 - 20:27

Après la pose de la lisse il y aura les sabords à positionner dans le pavois et là rien de proposé dans le kit soclaine ... en ce qui concerne la position des sabords et les dimensions d'espacement entre eux ... si ce n'est que de se reporter à la figure ci-dessous :

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine 00110

à suivre ...
daniel54
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par Alain Degny Mar 10 Nov 2015 - 23:48

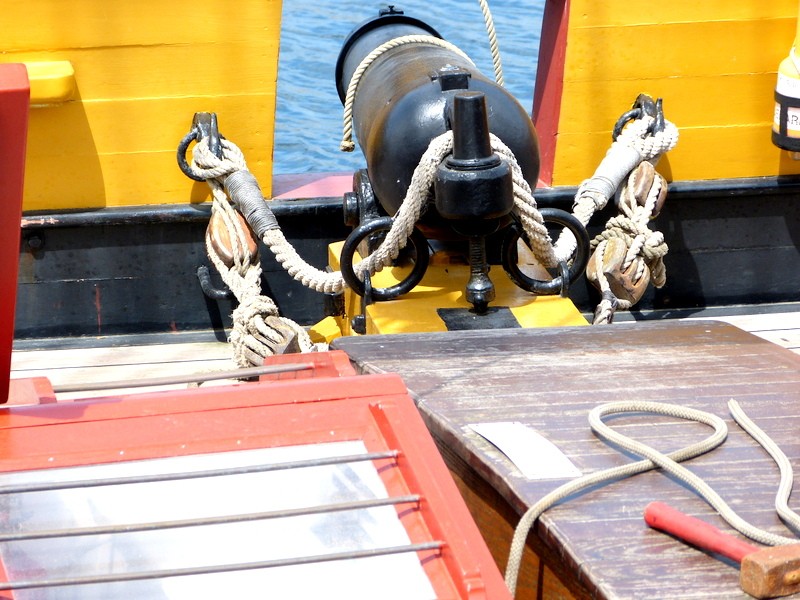

Un sabord de la réplique:

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine 0341110

Tu trouveras d'autres photos de détail prises par Gérard et Michel (Smoogler) dans la rubrique photos. Celle-ci est de Michel.

Pour assurer ton coup avant de percer les sabords et en particulier pour vérifier la hauteur du pont au seuillet, monte donc une caronade.

Le Renard était armé de caronades de 9, calibre non homologué par la marine de guerre. Comme je m'en étonnais, Jean Boudriot m'avait dit que les armateurs privés faisaient fabriquer pour leurs bâtiments de course ou au commerce, des caronades "sur mesure" correspondant à leurs besoins.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25013
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par Chevreuil Mer 11 Nov 2015 - 0:07

Ne te fie pas aux caronades du kit pour la mesure des sabords,elle sont beaucoup trop petites
 " Le RENARD " de 1812 au  1/50ème Kit Soclaine >Alainbateau10
Chevreuil
Chevreuil

Messages : 608
Date d'inscription : 11/10/2012
Age : 87
Localisation : 22

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par orion-p87 Mer 11 Nov 2015 - 0:11

Daniel, sur certaines des planches que je t'ai envoyées il y a l'écart entre les sabords et leur positionnement.
Tu colles tes renforts à l'intérieur du bordé, tu découpes les ouvertures puis tu bordes l'intérieur du pavois
orion-p87
orion-p87

Messages : 947
Date d'inscription : 20/12/2012
Age : 64
Localisation : Lorgues 83

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par Chevreuil Mer 11 Nov 2015 - 0:12

A droite,la bonne taille,a gauche,celle du kit
 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Bateau11.
Alain
Chevreuil
Chevreuil

Messages : 608
Date d'inscription : 11/10/2012
Age : 87
Localisation : 22

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par Alain Degny Mer 11 Nov 2015 - 0:27

Ah oui, quand même! Celles du kit sont de toute beauté.

Prend un Lexomil, Daniel. T'es pas sorti de l'auberge.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25013
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par Nounours67 Mer 11 Nov 2015 - 1:02

"a gauche,celle du kit"

Tu lui colles une petite pillule bleue dans la gueule !
Si, si, ça marche selon la pub !

Nounours
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par daniel54 Mer 11 Nov 2015 - 9:20

Aprés  plusieurs ponçages voilà ce que celà donne ...

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3937

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3938

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3939

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3940

Bien sûr pour l'instant je ne cherche pas la perfection étant entendu que cette construction me sert de maquette à celle que je veux réaliser sur plans.
MERCI encore à Olivier et Alain pour l'envoi de vos documents. C'est là que je mesure les différences entre plan et kit ...(un fossé)
Mon souci est de bien comprendre les différents phases du montage au plus prés du réel "Renard" (pas de la réplique)
Pour revenir aux sabords, il ne me faut pas aller à la pharmacie mais d'abord formater les supports de sabords fournis dans le kit, ces petits cadres de 14mmx14mm par 2mm d'ep.

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Renfor10

et ne conserver que l'entourage qui sera collé contre le pavois extérieur.(un calepinage aurait fait l'affaire ...) reste le réglage de la hauteur entre le bas du cadre et le pont. Et c'est là que l'affaire se corse compte-tenu que la hauteur du pont au seuillet est déterminée par la taille de la caronade !
Donc pour avancer il me faut trouver les bonnes caronades ! y a-t-il un fournisseur sérieux à indiquer ?
Merci de votre attention à tous ...

à suivre ...
daniel54
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par Chevreuil Mer 11 Nov 2015 - 9:32

Bonjour.
Etant le fabriquant des miennes,je peux t'en "prêter
" une.
Alain
Chevreuil
Chevreuil

Messages : 608
Date d'inscription : 11/10/2012
Age : 87
Localisation : 22

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par daniel54 Mer 11 Nov 2015 - 11:07

Merci Alain, je t'ai répondu en MP ...
daniel54
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par daniel54 Mer 11 Nov 2015 - 11:12

Est-ce que maintenant je peu coller le pont ?

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3941
daniel54
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par Alain Degny Mer 11 Nov 2015 - 11:52

Il y a juste une tite rectif à faire pour avoir une tonture régulière.

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Imgp3910

Après quoi, tu ponces bien l'intérieur du pavois pour éviter des rayures d'abrasif sur le pont et tu le colles.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25013
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par Chevreuil Mer 11 Nov 2015 - 14:37

J'ai bien reçu ton MP,auquel, je ne puis répondre,rien ne s'affiche, je suis néanmoins d'accord.
Ca n'encourage pas a poster sur ce forum,pourtant de bien bonne tenue.
Alain
 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Grand_14
Chevreuil
Chevreuil

Messages : 608
Date d'inscription : 11/10/2012
Age : 87
Localisation : 22

Revenir en haut Aller en bas

 " Le RENARD " de 1812 au  1/50ème Kit Soclaine Empty Re: " Le RENARD " de 1812 au 1/50ème Kit Soclaine

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 15 1, 2, 3 ... 8 ... 15  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
