" Le RENARD " de 1812 au 1/50ème Kit Soclaine

J'ai bien reçu ton MP,auquel, je ne puis répondre,rien ne s'affiche, je suis néanmoins d'accord.
Ca n'encourage pas a poster sur ce forum,pourtant de bien bonne tenue.
Alain

Chevreuil a écrit:J'ai bien reçu ton MP,auquel, je ne puis répondre,rien ne s'affiche, je suis néanmoins d'accord.
Ca n'encourage pas a poster sur ce forum,pourtant de bien bonne tenue.
Alain

Qu'est ce qui n'encourage pas  à poster sur le forum? Le fait d'avoir des problèmes d'affichage?

Si c'est le cas, rien de plus simple, il te suffit de cliquer sur le bouton "basculer le mode d'édition"

Merci,ça a l'air de marcher
Alain

Bien alors pose du pont ... avec lattage préconisé par Alain,





pose de la lisse de tribord,



et là, première inquiètude :

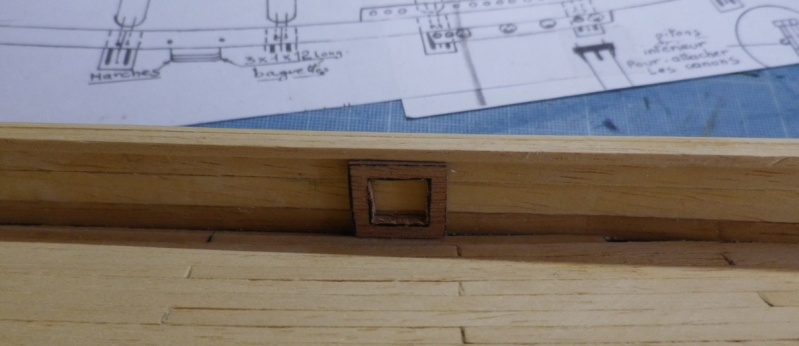

en posant à blanc le support de sabord (2mm) mon pavoi interieur va être en surépésseur de la lisse ! donc le descriptif soclaine ne tient pas la route ... dois-je diminuer la largeur de la lisse constituée de 3 bagettes de 2mmx2mm ?

vu de dessus le support de sabord est au ras de la lisse !

pose à blanc d'une baguette du pavoi intérieur,
voilà ce que celà donne :



avec mise en place (à blanc) d'une caronade du kit  ... pour avoir une idée !

Quelle jolie coque ! Encore un chouette bateau en perspective !

Bravo, et chapeau pour ta productivité !

Amicalement,

Christian

çà) y est j'ai trouvé le truc !!!
pour implanter mes supports de sabord.

1) faire une photocipie du plan au 1/50ème ...



2) découper les lisses ou sont marqué les sabords ...
et les positionner contre le pavois existant,



3) présenter le support de sabord au bon endroit marqué sur la copie de la lisse.



à suivre ...

Voila une excellente idée. Simple et efficace.

Sûr Daniel que ton idée est bonne,

mais, fais gaffe, une photocopie n'est pas toujours à l'échelle 1 !
Pour en être sûr, tu en fais une première sur du papier calque, et tu compares à l'original.

Je me suis fait avoir ainsi en photocopiant le plan établi manuellement par mes soins de notre salon-salle à manger,
et ai commandé bois et carrelage en me fiant à la photocopie.
Erreur à ne pas commettre !
Au bout des 7,50m de long, il y avait une différence de l'ordre de 20cm !
Fort heureusement, j'ai pu rattrapper le coup, sinon...
Mais cela m'a servi de leçon.

Nounours

Bonjour Daniel, bonjour à tous

Comme te l'écrit Alain, ton idée est excellente et simple à réaliser. Je suis également d'accord avec Nounours pour ce qui est de l'exactitude des dimensions de la photocopie. Si j'étais à ta place, je positionnerais un élément de référence gradué, genre réglet (ou grande règle) à côté des éléments à photocopier, ce qui permettrait de vérifier l'exactitude de l'échelle en mesurant ton réglet rapporté à l'échelle 1/50.
Jusqu'à présent ton "RENARD" est superbe.
Si tu as besoin de photos ou autres documents, signale le moi pour que je cherche dans mes docs si j'ai ce qu'il te faut.
Bonne continuation  et beaucoup de plaisir.
Amitiés
Gérard

Une très bonne idée, bien joué.

Dans la mesure où la copie s'inscrit bien dans la forme du pavois, ça veut dire qu'elle est suffisamment proche de la taille du document initial pour servir de gabarit de repérage

C'est exactement celà Christian,
Merci Gérard et Nounours de ce petit rappel, mais j'ai repositionné les lisses découpées sur le plan et c'est tout bon.
Maintenant j'attends un échatillon d'une bonne caronade pour régler la hauteur entre le pont et la base du renfort de sabord sachant que celles fournis dans le kit ne sont pas à l'échelle.

Merci de votre attention à tous,

Bonne soirée à chacun.

à suivre ...

Nounours67 a écrit:Sûr Daniel que ton idée est bonne,

mais, fais gaffe, une photocopie n'est pas toujours à l'échelle 1 !
Pour en être sûr, tu en fais une première sur du papier calque, et tu compares à l'original.

Je me suis fait avoir ainsi en photocopiant le plan établi manuellement par mes soins de notre salon-salle à manger,
et ai commandé bois et carrelage en me fiant à la photocopie.
Erreur à ne pas commettre !
Au bout des 7,50m de long, il y avait une différence de l'ordre de 20cm !
Fort heureusement, j'ai pu rattrapper le coup, sinon...
Mais cela m'a servi de leçon.

Nounours

Tu as sorti les plans de ton salon à l'échelle 1...Pffff  Çà fait combien de cartouches d'encre

Laurent, qui file à la cale.

kangoo91 a écrit:

Nounours67 a écrit:Au bout des 7,50m de long, il y avait une différence de l'ordre de 20cm !

Pas de problème, il suffit de pousser un meuble sur le trou, ou d'abattre le mur mal placé

Pousse-toi un peu Laurent, j'arrive...

Hello les plaisantins,

j'ai nommé Laurent et CRI-CRI,

Le plan initial était au 1/20ème sur papier quadrillé 5x5 mm format A3

Laurent, tu peux ressortir de ta cale si tu ne l'as pas vidée de toutes ses bouteilles !

Nounours
P.S. pour Daniel:
pour une aussi petite longueur que celle de ton bateau, la différence entre le plan et sa photocopie doit être négligeable

En A4 il ne m'a fallu que 2 photocopies pour la coque d'aprés le plan soclaine à l'échelle.  J'ai juxtaposé ces 2 feuilles, découpage, collage et mise en place des lisses.

Suis ton chemin, la Force est avec toi, Camarade

Ton montage est impec !

aujourd'hui pose du gouvernail ...



et du tableau arrière ...



à suivre ...

détail du safran,
l'aiguillot est bien en haut
et le femelot en bas
de façon que le poids du safran pèse sur les fémelots.



à suivre ...

C'est très bien, Daniel! Les aiguillots en bas, j'ai déjà vu. C'est chouette pour que le safran se dégonde.

aurai-je mal monté ?

Non, c'est très bien. C'était juste une anecdote. Un copain d'un autre forum, pourtant bon modéliste, qui s'était planté par étourderie.

ouf, tu me rassure Alain, Merci. (sinon je ne comprenais plus !!!)

personnellement je pose les aiguillots en bas, tige vers le haut
Les fémelots viennent s'enfiler en descendant sur les aiguillots, c'est comme ça que sont montées toutes les portes et volets de fenêtre ici en Belgique
ce qui est scellé dans le mur, c'est l'aiguillot
