Re: l'Aurore navire Negriere sezione 1:30

Message par EricLem le Mer 18 Nov 2015 - 12:35

un détail : sur le navire, ce sont des captifs, ils ne deviennent esclaves que lorsqu'ils sont vendus à terre.

Claudio. Non credo che c'è una traduzione della monografia in italiano. I Francesi dicevano prigionieri "captifs" (de cattività) sulla nave e schiavi quando erano venduti a terra.


Éric. Si cattività veut dire captivité, cattivo veut dire mauvais, méchant. Je traduis donc par prisonnier.


Alain

EricLem

Messages : 30
Date d'inscription : 25/10/2015

http://maquettes-marine.pagesperso-orange.fr/Index.html

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par ilbroccione le Mer 18 Nov 2015 - 16:00






ilbroccione

Messages : 43
Date d'inscription : 16/11/2015
Age : 61
Localisation : PISA

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par ilbroccione le Mer 18 Nov 2015 - 16:08

la chiodatura è stata realizzata secondo il metodo della marineria francese due zeppe in legno e due chiodi per costa per listello.  Per le zeppe ho utilizzato listello di noce da 0.8 mm per  i chiodi listelli di carbonio da 0.5 mm.

Le clouage a été réalisé selon la méthode de la marine française, deux gournables en bois et deux clous sur chaque côté et par virure. Pour les gournables, j'ai utilisé de la baguette de noyer de 0.8 mm, pour les clous, des baguettes de fibre de carbone.

ilbroccione

Messages : 43
Date d'inscription : 16/11/2015
Age : 61
Localisation : PISA

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par Alain Degny le Mer 18 Nov 2015 - 17:47

Favolosa l'idea dei listelli tondini di carbonio! Tagliare delle zeppe in ebano è molto più complicato.

Fabuleuse, l'idée des baguettes rondes en fibre de carbone! Tailler des gournable en ébène est beaucoup plus compliqué.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par Nounours67 le Mer 18 Nov 2015 - 18:36

"Fabuleuse, l'idée des baguettes rondes en fibre de carbone! Tailler des gournable en ébène est beaucoup plus compliqué."

Exact, on en apprend chaque jour !

Nounours

Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par CRI-CRI le Mer 18 Nov 2015 - 18:39

Alain Degny a écrit:Favolosa l'idea dei listelli tondini di carbonio! Tagliare delle zeppe in ebano è molto più complicato.

Fabuleuse, l'idée des baguettes rondes en fibre de carbone! Tailler des gournable en ébène est beaucoup plus compliqué.
Attention : la découpe du carbone, même en petite quantité nécessite des gants, des lunettes et un masque, à cause de la nocivité des micro-fibres de ce matériau pour l'organisme, de même type que celle de l'amiante ou de la fibre de verre (perforation des noyaux cellulaires par les nano-fibres en suspension atmosphérique)

Le mieux est d'en rester au laiton ou à l'ébène

De nombreux sites publient d'ailleurs ce genre d'avertissement, y compris quelques sites consacrés comme le nôtre au modélisme (les modélistes auto utilisent beaucoup ce matériau, et aussi les modélistes d'aviation à cause de sa solidité et de sa légèreté)

Autre inconvénient en corrélation avec la structure micro-fibreuse : le carbone ne se ponce pas bien, il s'effiloche sans limite nette

Ici une discussion extraite d'un site de modélisme, traitant de cette question :

[ Attention au carbone ]

CRI-CRI

Messages : 2129
Date d'inscription : 27/06/2013
Age : 72
Localisation : Strasbourg

http://www.free-scores.com/partitions_gratuites_christian-faivre

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par Mich15 le Mer 18 Nov 2015 - 19:01

En effet, les joncs de carbone semblent une bonne idée , et comme le dit Cri-cri, à condition de prendre des précautions.


Je suis aux réglages d' un petit avion RC construit par mes soins pour le vol "indoor" .

Et bien, suite à la découpe de joncs carbone pour les haubans , j' ai toussé pendant trois jours sans savoir d' où ça pouvait venir .
Maintenant, je sais .........

Quant au ponçage, il se fait bien "en bout" avec une lime diamantée. C' est avec la Demmel, que j' ai dû me contaminer, car les poussières invisibles volent.

Non s' impar' al contadino a mangiar le pere col caccio .

Ceci-dit, c' est de la belle ouvrage, cette tranche d' Aurore !!!!!!

Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par CRI-CRI le Mer 18 Nov 2015 - 20:07

J'ai perdu un collègue comme ça : bricolage d'une isolation en fibre de verre dans un grenier non ventilé, et dix ans plus tard, cancer de la plèvre...

CRI-CRI

Messages : 2129
Date d'inscription : 27/06/2013
Age : 72
Localisation : Strasbourg

http://www.free-scores.com/partitions_gratuites_christian-faivre

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par Nounours67 le Mer 18 Nov 2015 - 20:30

CRI-CRI a raison une fois de plus,

ne jamais plaisanter avec les poussières.
Même celles du bois, surtout les bois exotiques, sont cancérigènes (cangérogènes ?) !
Alors, portez un masque lors d'un ponçage !

Nounours

Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par ilbroccione le Mer 18 Nov 2015 - 22:39

Mi dispiace, ho cancellato il tuo messaggio. Embarassed Alain




J'ai, par erreur, effacé le message de Claudio. Il disait qu'effectivement il fallait prendre certaines précautions, comme le port du masque.

ilbroccione

Messages : 43
Date d'inscription : 16/11/2015
Age : 61
Localisation : PISA

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par Alain Degny le Jeu 19 Nov 2015 - 0:45

Claudio dice:

...e poi  per non sentire le ire della mia compagna continuamente aspirapolvere in funzione...

... et puis, pour ne pas entendre râler ma compagne avec son aspirateur continuellement en marche.

Porca miseria! Anche tu!

Nom d'un chien! Toi aussi!

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par Nounours67 le Jeu 19 Nov 2015 - 1:34

Et moi qui ai acheté (à grands frais) un aspirateur à poussières pour l'atelier !
Un comble, c'est moi qui le fait fonctionner !





Et je ne suis pas le seul à porter un masque:
madame en pleins travaux de ponçage du plafond (bois recouvert de plâtre)
Le but de l'opération est de mettre le bois à nu



Nounours

Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par René VDH le Jeu 19 Nov 2015 - 9:24

HaHa , la photo de Madame me rappelle une émission humoristique sur une chaîne française avec des marionnettes. Miss Peggy !!!! ( sauf votre respect Madame .)

René VDH

Messages : 1317
Date d'inscription : 13/11/2014
Age : 65
Localisation : Belgique

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par ilbroccione le Jeu 19 Nov 2015 - 22:22

fasciame  con la chiodatura.... una parte lasciata a vista la struttura interna...

Bordé avec la clouterie. Une partie découverte pour voir la structure intérieure.

[/url






ilbroccione

Messages : 43
Date d'inscription : 16/11/2015
Age : 61
Localisation : PISA

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par ilbroccione le Jeu 19 Nov 2015 - 22:26

realizzazione dell'intraponte..  trincarino e corde  in pero... assi in acero..








ilbroccione

Messages : 43
Date d'inscription : 16/11/2015
Age : 61
Localisation : PISA

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par Alain Degny le Ven 20 Nov 2015 - 0:58

Whaoo! Braccioli, falchetta, puntale...tutto è rifinito... perfetto! Come diciamo noi "Chapeau, l'Artiste!"

Courbes de baux, plat-bord, épontille...tout est fignolé, parfait. Comme nous disons...

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par ilbroccione le Ven 20 Nov 2015 - 7:45

E' appassionante..

ilbroccione

Messages : 43
Date d'inscription : 16/11/2015
Age : 61
Localisation : PISA

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par ilbroccione le Ven 20 Nov 2015 - 8:07

cerco di fare del mio meglio ed i piani del grande "Vecchio" sono splendidi e rendono viva l'atmosfera di quella nave che cerco di riprodurre.
Il figurino in scala, ora serve a dare il senso delle proporzioni in chi guarda , ma soprattutto a me per non fare dei fuoriscala... poi verrà dipinto e dotato di tutta la triste ferramenta. Sto cercando figurini in scala 1:30 dell'epoca.... grazie a tutti per le belle parole....

ilbroccione

Messages : 43
Date d'inscription : 16/11/2015
Age : 61
Localisation : PISA

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par René VDH le Ven 20 Nov 2015 - 8:25

Du beau travail !!

René VDH

Messages : 1317
Date d'inscription : 13/11/2014
Age : 65
Localisation : Belgique

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par ilbroccione le Ven 27 Nov 2015 - 20:07

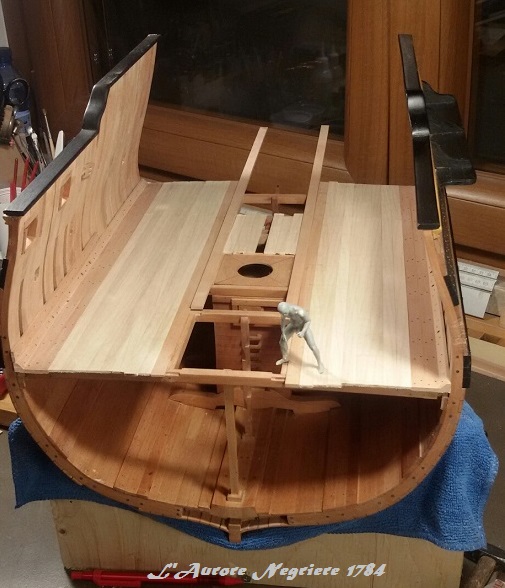

sempre  il tavolato dell'intraponte  scassa dell'albero






ilbroccione

Messages : 43
Date d'inscription : 16/11/2015
Age : 61
Localisation : PISA

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par ilbroccione le Ven 27 Nov 2015 - 20:15

posa dei  primi bagli del ponte  e braccioli

Pose des premiers baux du pont et des courbes de baux.






ilbroccione

Messages : 43
Date d'inscription : 16/11/2015
Age : 61
Localisation : PISA

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par Mich15 le Ven 27 Nov 2015 - 20:52

Du beau travail, vraiment !!!!

Pour les francophones, je me suis toujours posé la question de comment on faisait les entailles visibles sur les baux (bagli) , avec une fraise .

Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par kangoo91 le Ven 27 Nov 2015 - 21:14

Pas avec une fraise justement!!!

kangoo91
Modérateur

Messages : 5557
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par Mich15 le Ven 27 Nov 2015 - 21:19

Au cutter ?   alors ...

Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par Alain Degny le Sam 28 Nov 2015 - 1:01

Un lavoro eccezionale!

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: l'Aurore navire Negriere sezione 1:30

Message par stf67 le Sam 28 Nov 2015 - 7:27

Mich15 a écrit:...

Pour les francophones, je me suis toujours posé la question de comment on faisait les entailles visibles sur les baux (bagli) , avec une fraise .

Petite digression rapide; on peut éventuellement les faire à la fraise mais il faut de toute façon les finir au scalpel ou au ciseau, donc autant les faire entièrement comme ça.

Pierre Rouanne a mis au point un système très ingénieux, que j'ai repris pour ma machine à curer les ports, et qui consiste à tailler dans une cornière une fenêtre correspondant à la dimension de l'entaille. Ensuite, il ne reste plus qu'à évider la partie visible avec un ciseau de la dimension ad hoc.

Facile comme tout :cheer:

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas
