La Belle 1684 Empty La Belle 1684

Message par Alain Fosse le Lun 30 Juil 2012 - 19:06

Bonjour,

quelques vues de l'avancement de "La Belle", barque longue de Cavelier de la Salle pour l'expédition de 1684.

La Belle 1684 Suppor10
La quille et ses supports qui vont la maintenir sur le chantier.

La Belle 1684 Chanti10
Le chantier de montage.

La Belle 1684 Planch11
Une (petite) partie des couples avant découpage.

La Belle 1684 Sechag10
Séchage entre deux plaques de verre des différents éléments (varangue, genoux, allonges) d'un couple.

La Belle 1684 Piecou10
Fraisage du pied du dernier couple.

La Belle 1684 Cplter10
L'empilage des couples brut.

La Belle 1684 Equer10
Equerrage des couples.
Il est capital de le réaliser avant de les mettre en place, sinon les opérations d'ajustage sont trop aléatoires.

La Belle 1684 Arcas10
Ebauche de l'arcasse.

La Belle 1684 Arcass10
Fraisage de l'arcasse.

La Belle 1684 Tambou10
Mise en forme de l'arcasse avec une ponceuse à tambour oscillant.

La Belle 1684 Suport10

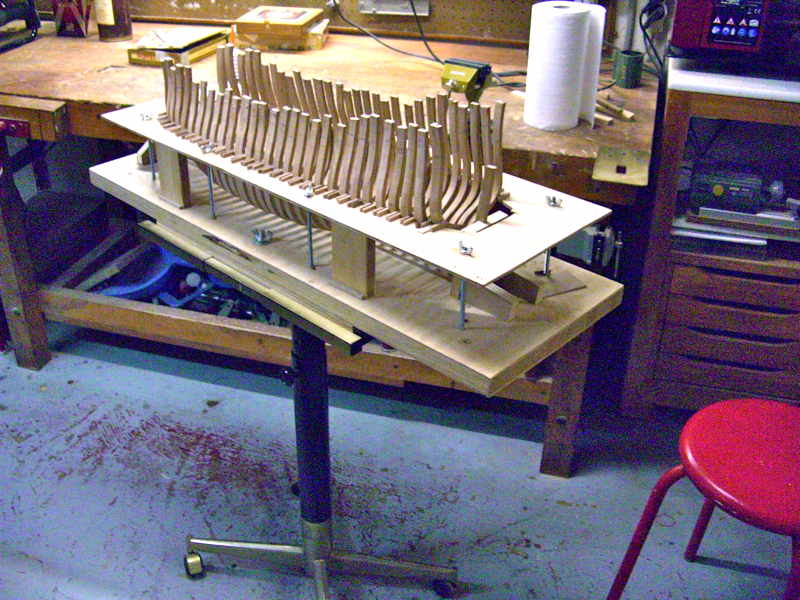

L'ensemble des couples est en place.

La Belle 1684 Allav10
La Belle 1684 Allar10
Allonges d'écubier.

Cordialement

Alain Fosse
Alain Fosse
Alain Fosse

Messages : 1864
Date d'inscription : 27/06/2012
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par marcel47 le Lun 30 Juil 2012 - 20:31

bonsoir Alain

jolie très beau travaille continue que je puisse suivre ton avancement

marcel47
marcel47

Messages : 564
Date d'inscription : 17/06/2012
Age : 63
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par frederic Ravinet le Lun 30 Juil 2012 - 20:36

Tu commences fort !!!!!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.
frederic Ravinet
frederic Ravinet
Admin

Messages : 5042
Date d'inscription : 12/06/2012
Age : 64
Localisation : AMBOISE

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par Guillaume JARDIN le Lun 30 Juil 2012 - 20:53

Un beau sujet !!!!
Guillaume JARDIN
Guillaume JARDIN

Messages : 757
Date d'inscription : 17/06/2012
Age : 36
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par stf67 le Mar 31 Juil 2012 - 6:15

Bonjour Alain

Superbe cette Belle, bon je sais je suis très subjectif la concernant, j'ai toujours aimé cette barque longue Very Happy

En tous les cas une réalisation qui commence très fort et d'une qualité remarquable, on apprends plein de choses en regardant tes pazapa Wink

Juste une question concernant le clouage des éléments de couples, tu l'as représenté comment?

j'aime beaucoup ton système de coloriage, simple mais efficace Very Happy

En fait j'aime tout, c'est pas compliqué Wink

Bravo Alain cheers

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
stf67
stf67
Admin

Messages : 5864
Date d'inscription : 12/06/2012
Age : 44
Localisation : PLOUIDER

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par Alain Degny le Mar 31 Juil 2012 - 22:55

Il n'est entouré que de Belles, Alain. Celle de Robert-René et Gabrielle. Heureux homme.cheers La Belle Gabrielle en question, c'est une référence à la copine d'Henri IV? Celle qui se faisait pincer le téton par sa sœur? scratch

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 17835
Date d'inscription : 14/06/2012
Age : 73
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par Alain Fosse le Mer 1 Aoû 2012 - 10:24

Alain60 a écrit:Il n'est entouré que de Belles, Alain. Celle de Robert-René et Gabrielle. Heureux homme.cheers La Belle Gabrielle en question, c'est une référence à la copine d'Henri IV? Celle qui se faisait pincer le téton par sa sœur? scratch
Bonjour Alain

Absolument ! Il s'agit bien de Gabrielle d'Estrées. Le nom de ma fière embarcation ne doit rien au hasard ou à un élan poétique de ma part : plus prosaïquement, j'habite dans le bois de Vincennes, avenue de La Belle Gabrielle. Voilà donc l'explication.

Le nom du bateau séduit en général mais, à l'usage se révèle mal commode lorsqu'il faut le peindre sur l'annexe ou l'épeler
à la VHF en cas de naufrage, ce qui Dieu merçi, m'arrive assez peu fréquemment.
Very Happy
Quant à l'autre Belle, il s'agit sans aucun doute de Madame de Fontanges, une des favorites de Louis XIV, qui avait inventé une coiffure à la con * et donc la figure orne la proue de cette barque longue. J'ai commencé l'ébauche de la sculpture et je peux vous dire que ce n'est pas du mille-feuilles (du gâteau, si vous préférez).

La Belle 1684 Fontan11

---------------
* Elle a lancé la mode d'une coiffure qui porte son nom : coiffure « à la Fontanges ». En effet, en participant à une chasse royale donnée dans la forêt de Fontainebleau, sa coiffure s'était défaite en s'accrochant aux branches et, sans que la duchesse ne s'en aperçût, le ruban qui retenait ses cheveux glissa sur son front; le roi avait trouvé cela « charmant ». Dès le lendemain, les dames de la Cour adoptèrent cette coiffure pour plaire au roi. Au début ce n'était qu'un simple nœud de cheveux relevés en boucles sur le sommet de la tête. C'est avec la complicité ingénieuse d'un serrurier que la coiffe devint une sorte de pièce montée. Comme les dames n'avaient pas assez de cheveux pour ériger cette pyramide, elles portèrent des « Fontanges-postiches » toutes montées. Leurs propres cheveux étaient tirés en arrière, serrés en chignon. Elles coiffaient par dessus le faux, puis posaient un échafaudage de fils de fer sur lequel venaient s'arrimer des dentelles, pierreries ou autres colifichet. Parfois, la coiffe était même pourvu d'un mécanisme permettant de tasser le tout pour passer les portes.
(Source Wikipedia)
Alain Fosse
Alain Fosse

Messages : 1864
Date d'inscription : 27/06/2012
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par Alain Degny le Mer 1 Aoû 2012 - 13:33

Merci pour cette réponse qui décoiffe. Very Happy Je ne connaissais de la pauvre Marie-Angélique, que sa triste fin et sa mort à vingt ans.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 17835
Date d'inscription : 14/06/2012
Age : 73
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par TORMO le Mer 1 Aoû 2012 - 15:16

bonjour, Alain
Je suis très admiratif.Le dessin des couples, comment l'as tu fait?Je suis loin d'atteindre une telle perfection.Par ailleurs, peux tu nous donner quelques détails sur le tracé des allonges d'écubier?
Je t'avoue que sur le Commerce, j'ai du les refaire au moins trois fois, et c'est loin d'être parfait, mais bon, ça se voit pas trop.
Cordialement
TORMO
TORMO

Messages : 226
Date d'inscription : 29/07/2012
Age : 78
Localisation : LUCHON

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par Guillaume JARDIN le Mer 1 Aoû 2012 - 15:19

Cher TROMO, Alain a ouvert un sujet dans les trucs et astuce a ce sujet.

bonne lecture
Guillaume JARDIN
Guillaume JARDIN

Messages : 757
Date d'inscription : 17/06/2012
Age : 36
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par TORMO le Mer 1 Aoû 2012 - 15:23

Exact, je ne l'avais pas vu.Merci
TORMO
TORMO

Messages : 226
Date d'inscription : 29/07/2012
Age : 78
Localisation : LUCHON

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par Alain Fosse le Mer 1 Aoû 2012 - 18:15

TORMO a écrit:.Le dessin des couples, comment l'as tu fait?

Bonjour,

Le plus simplement du monde :

-Je scan d'abord les demi-couples du plan.

Pour retravailler les couples j'utilise Photoshop et ses fonctions de dilatation, de capture par lasso polygonal et ses puissants calques, mais n'importe quel logiciel de DAO fera l'affaire.
A titre d'exemple voici quelques copie d'écran et photos de montage :

La Belle 1684 Couple10
Reconstitution du couple entier

La Belle 1684 Couple11
Ajout d'une bordure de découpage avec la fonction dilatation.

La Belle 1684 Couple12
Répartition des différents éléments grâce au fonctions de détourages, de superposition et de rotation manuelle des calques sur Photoshop.
Cela permet de travailler en économie de bois en répartissant au mieux les pièces avec le logiciel.

La Belle 1684 Sortie10
La sortie imprimante papier est contrôlée à la table lumineuse et collée sur une planche de poirier débitée et rabotée à la bonne épaisseur. La meilleure colle pour ce travail est la UHU stick. En effet, elle n'est pas trop liquide et de ce fait ne déforme par la papier, donc la pièce. Le patron papier s'enlève aisément avec un grattoir (je n'utilise pratiquement jamais de papier de verre qui encrasse le bois).

La Belle 1684 Gabar10
Ensuite, ben, il ne reste plus qu'a découper les 9 pièces (varangue, genoux, allonges) et les assembler sur le gabarit papier, lui-même scotché sur une épaisse plaque de verre pour être certain de la planéité.

La Belle 1684 Coll10
Les différents élements constitutifs du couples sont collés les uns sur les autres et alignées à l'aides des repères intérieurs tracés sur le couple.
Attention à la colle vinylique utilisée pour cette opération. Elle à tendance à faire glisser les pièces. L'astuce consite à y mélanger quelques gouttes de cyano ça et là : les pièces prennent tout de suite, ne glissent plus et la colle vinylique a le temps de sécher.

La Belle 1684 Seche10
Une seconde plaque de verre et quelques poids pendant le temps du séchage et voilà...

Rien de bien sorcier dans tout cela il faut juste de la minutie, de la patience et contrôler, contrôler, contrôler à chaque étape du processus.

La Belle 1684 Origin10
Alain Fosse
Alain Fosse

Messages : 1864
Date d'inscription : 27/06/2012
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par Guillaume JARDIN le Mer 1 Aoû 2012 - 18:18

Alain Fosse a écrit:
TORMO a écrit:.Le dessin des couples, comment l'as tu fait?

Bonjour,

Le plus simplement du monde :

-Je scan d'abord les demi-couples du plan.

Pour retravailler les couples j'utilise Photoshop et ses fonctions de dilatation, de capture par lasso polygonal et ses puissants calques, mais n'importe quel logiciel de DAO fera l'affaire.
A titre d'exemple voici quelques copie d'écran et photos de montage :

La Belle 1684 Couple10
Reconstitution du couple entier

La Belle 1684 Couple11
Ajout d'une bordure de découpage avec la fonction dilatation.

La Belle 1684 Couple12
Répartition des différents éléments grâce au fonctions de détourages, de superposition et de rotation manuelle des calques sur Photoshop.
Cela permet de travailler en économie de bois en répartissant au mieux les pièces avec le logiciel.

La Belle 1684 Sortie10
La sortie imprimante papier est contrôlée à la table lumineuse et collée sur une planche de poirier débitée et rabotée à la bonne épaisseur. La meilleure colle pour ce travail est la UHU stick. En effet, elle n'est pas trop liquide et de ce fait ne déforme par la papier, donc la pièce. Le patron papier s'enlève aisément avec un grattoir (je n'utilise pratiquement jamais de papier de verre qui encrasse le bois).

La Belle 1684 Gabar10
Ensuite, ben, il ne reste plus qu'a découper les 9 pièces (varangue, genoux, allonges) et les assembler sur le gabarit papier, lui-même scotché sur une épaisse plaque de verre pour être certain de la planéité.

La Belle 1684 Coll10
Les différents élements constitutifs du couples sont collés les uns sur les autres et alignées à l'aides des repères intérieurs tracés sur le couple.
Attention à la colle vinylique utilisée pour cette opération. Elle à tendance à faire glisser les pièces. L'astuce consite à y mélanger quelques gouttes de cyano ça et là : les pièces prennent tout de suite, ne glissent plus et la colle vinylique a le temps de sécher.

La Belle 1684 Seche10
Une seconde plaque de verre et quelques poids pendant le temps du séchage et voilà...

Rien de bien sorcier dans tout cela il faut juste de la minutie, de la patience et contrôler, contrôler, contrôler à chaque étape du processus.

La Belle 1684 Origin10

Je demande une copie de ceci dans trucs et astuces pour les nuls !!!!! bounce
Guillaume JARDIN
Guillaume JARDIN

Messages : 757
Date d'inscription : 17/06/2012
Age : 36
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par TORMO le Jeu 2 Aoû 2012 - 10:11

D'accord avec Mc Fly, mais il faudra y ajouter "Photoshop pour les Nuls".Et moi qui en suis encore au papier calque....
TORMO
TORMO

Messages : 226
Date d'inscription : 29/07/2012
Age : 78
Localisation : LUCHON

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par Alain Degny le Jeu 2 Aoû 2012 - 13:15

Merci Tormo. Nous sommes donc deux vétérans du papier calque et du papier carbone. cheers

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 17835
Date d'inscription : 14/06/2012
Age : 73
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par Alain Fosse le Jeu 2 Aoû 2012 - 13:20

Alain60 a écrit:Merci Tormo. Nous sommes donc deux vétérans du papier calque et du papier carbone. cheers

Au XXIème siècle ! Si c'est pas malheureux ! Et la déforestation ? Et le Zero Paper Desk, z'en faîtes quoi ?
Very Happy
Alain Fosse
Alain Fosse

Messages : 1864
Date d'inscription : 27/06/2012
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par TORMO le Jeu 2 Aoû 2012 - 18:18

Tu sais, Alain, je bosse toujours avec un ordinateur, mais c'est contraint et forcé, pour pas mourir idiot, quoi...Je trouve que cet appareil, merveilleux pour les taches répétitives, laisse peu de place à l'inventivité,et au système D.Ceci dit, je persiste et signe le dessin des couples avec ton système est vraiment super.
TORMO
TORMO

Messages : 226
Date d'inscription : 29/07/2012
Age : 78
Localisation : LUCHON

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par Alain Fosse le Ven 17 Aoû 2012 - 17:44

Bonjour,

Avant de reprendre la mer sur "La Belle Gabrielle" jusqu'au début octobre (ça vous fera des vacances) une photo du modeste avancement des travaux sur "La Belle".

Allonges d'écubiers et couples intérieurs grossièrement parés (à fignoler), carlingue en place (clouage provisoire).

La Belle 1684 Belle111
Alain Fosse
Alain Fosse

Messages : 1864
Date d'inscription : 27/06/2012
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par Jean-Marc 83 le Ven 17 Aoû 2012 - 17:48

J'adore le mot "grossièrement" Laughing

Nikel chrome je dirais lol!

C'est magnifique ce que tu fais .

@ pluche pirat
Jean-Marc 83
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 54
Localisation : Var 83

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par TORMO le Ven 17 Aoû 2012 - 18:32

venant de Alain Fosse, la Belle ne peut être que belle! sacré beau travail,beaucoup de précision,super bien construit. Chapeau !!!
TORMO
TORMO

Messages : 226
Date d'inscription : 29/07/2012
Age : 78
Localisation : LUCHON

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par Albatros le Ven 17 Aoû 2012 - 18:37

........
Et en plus avec le Bonjour de "Gabrielle" cheers

Oui oui, il fait chaud dehors, je rentre....... rendeer
Albatros
Albatros

Messages : 744
Date d'inscription : 16/06/2012
Localisation : Vendée

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par koz bag le Ven 17 Aoû 2012 - 19:07


Courage , fait nous une Belle Barque .

Le koz
koz bag
koz bag

Messages : 81
Date d'inscription : 08/07/2012
Localisation : Maine et Loire

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par Marco la frite le Ven 17 Aoû 2012 - 19:47

C'est beau le travail du bois et ça sent bon
Marco
Marco la frite
Marco la frite

Messages : 3130
Date d'inscription : 16/06/2012
Age : 72
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par stf67 le Sam 18 Aoû 2012 - 0:52

Modeste avancement???

Quand je vois la somme de travail que cela représente et surtout la qualité finale de ta belle..je suis sur le C...

Alain, le résultat est magnifique cheers

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
stf67
stf67
Admin

Messages : 5864
Date d'inscription : 12/06/2012
Age : 44
Localisation : PLOUIDER

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

La Belle 1684 Empty Re: La Belle 1684

Message par TAZ de Penn Ar Bed le Sam 18 Aoû 2012 - 10:10

Quel beau travail! Quand je vois une telle réalisation, je me dis que le chemin va être très très long avant d'arriver à un tel niveau. Félicitations.
Amicalement
Zeb
TAZ de Penn Ar Bed
TAZ de Penn Ar Bed

Messages : 1374
Date d'inscription : 18/06/2012
Age : 65
Localisation : Brest 29

Revenir en haut Aller en bas
