Et oui un autre Népomuceno

Message par jimmyjacques99 le Ven 8 Jan 2016 - 2:41

Bonjour a tous
Et oui un autre NEPO, mon kit est enfin arriver hier après presque 3 semaines d'attente.
Mais ca ma donner le temps d'étudier et de voir les autres construction qui sont vraiment tous superbes, les  détails  et commentaires sur le forum qui est vraiment très bien lui aussi.

Donc hier étude des plans et livret d'instruction et ce soir découpe et sablage des multiple pièces de la coque et comme c'est mon premier bateau disons de cette classe je suis sur que je vais avoir bien du plaisir.

[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par jimmyjacques99 le Ven 8 Jan 2016 - 3:31, édité 1 fois
avatar
jimmyjacques99

Messages : 11
Date d'inscription : 29/12/2015
Age : 45
Localisation : Sacré-Coeur, Québec

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par banton le Ven 8 Jan 2016 - 3:12

Hola jimmy . Very Happy

Bienvenue a bord Nepomucenien ......   Premiere chose a savoir pour un Kit de A.L ...

1/ numeroter toutes les pieces afin de voir si rien ne manque.

2/ saches que A.L est assez avare quant a la quantité des regles de bois a utiliser, ce qui veut dire " attention a la casse "

3/ avant de monter quelque chose verifies a blanc si tout est correct sinon poses les questions pertinantes aupres des collegues .

4/  le manuel d'instructions est une chose , l'appliquer en certaines occasions en est une autre .

5/ Avant de faire une connerie ...  demandes en mettant une ou plusieurs photos afin que l'on puisse voir le probleme et t'aider a le resoudre .

6/ Ne vas pas plus vite que la musique ... ne colles pas  " Avant " et de poser les questions " Apres " ....   clown

7/ Nos reponses se feront en fonction de notre disponibilité ou décalage horaire ( ton serviteur pour exemple)

Nota :  De faire un copier/coller d'un Nepo ( en particulier ) c'est bien .... mais d'éviter de refaire les memes erreurs sera plus original Wink

   Une cordiale Bienvenue a bord et bon Forum

@+Dominique Wink
avatar
banton

Messages : 2504
Date d'inscription : 16/06/2012
Age : 63
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par stf67 le Ven 8 Jan 2016 - 5:38

Je pense qu'il n'y a rien à ajouter aux bons conseils de notre ami Dominique Very Happy

YAPLUKAFOKON.....

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
avatar
stf67
Admin

Messages : 5562
Date d'inscription : 12/06/2012
Age : 42
Localisation : PLOUIDER

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par René VDH le Ven 8 Jan 2016 - 8:24

Bienvenu au club !!
avatar
René VDH

Messages : 1840
Date d'inscription : 13/11/2014
Age : 66
Localisation : Belgique

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par JMR le Ven 8 Jan 2016 - 10:29

Bonjour,

Bienvenue à bord Smile
Je te souhaite beaucoup de plaisir avec la construction de ton Nepo...
Cordialement,

Jean-Marie
avatar
JMR

Messages : 435
Date d'inscription : 18/01/2014
Age : 69
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par Alain Degny le Ven 8 Jan 2016 - 19:00

Sa Splendeur Tropicale a parfaitement résumé la marche à suivre.

Tu démarres avec un sérieux avantage, puisque d'autres Népomucéniens ont déjà essuyé les plâtres et nous savons maintenant ce qu'il faut faire ou pas.

D'autre part, nous avons accès depuis quelques mois à un document d'une qualité exceptionnelle sur ce navire, l'ouvrage d'Alejandro Yáñez, El navío San Juan Nepomuceno. Près de 300 pages abondamment illustrées et commentées. Pour les conseils, nous sommes au top.

A toi de jouer!

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 15322
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par René VDH le Ven 8 Jan 2016 - 19:15

voici le lien du Yanez
[Vous devez être inscrit et connecté pour voir ce lien]
copie le fichier sur ton ordi car tu vas souvent en avoir besoin.
avatar
René VDH

Messages : 1840
Date d'inscription : 13/11/2014
Age : 66
Localisation : Belgique

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par jimmyjacques99 le Ven 8 Jan 2016 - 21:35

Bonjour et merci a tous, c'et bien de savoir qu'on peu poser des questions et demander conseils.

Alors pour l'instant voila ou je suis rendu, bien sur tout est monter a blanc et déja quelque question
dans l'ensemble ca ressemble a ceci.

[Vous devez être inscrit et connecté pour voir ce lien]

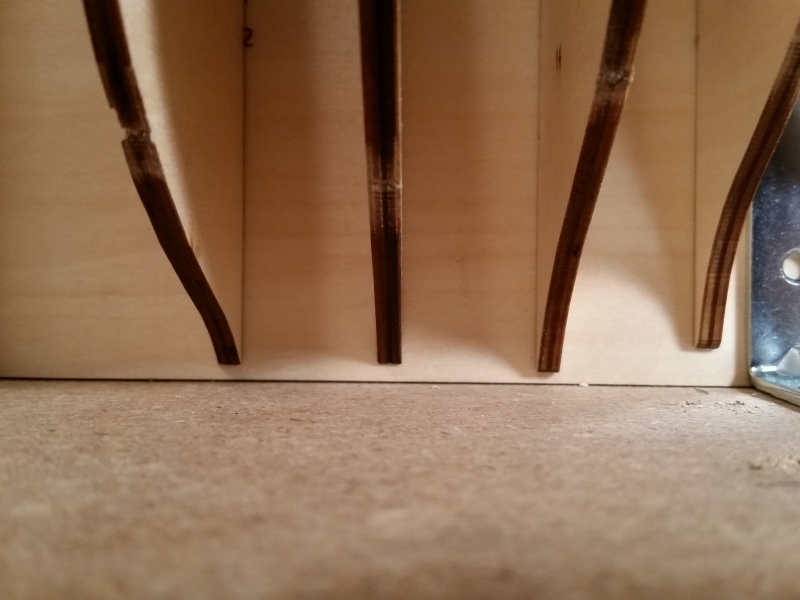

et comme on peu voir sur la photo suivante des vais devoir redresser la partie avant de la fausse quille, pour l'arrière elle semble droite.

[Vous devez être inscrit et connecté pour voir ce lien]

ma question est la suivante, le couple 14 descend plus pas que le couple 13 et je ne trouve pas ca normal.

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

mais sur les dessus de la quille les couple 14 a 17 sont tout trop bas alors es ce que je doit les relever ?

[Vous devez être inscrit et connecté pour voir ce lien]
couple 14

[Vous devez être inscrit et connecté pour voir ce lien]
couple 15, 16, 17

et merci pour la documentation.
avatar
jimmyjacques99

Messages : 11
Date d'inscription : 29/12/2015
Age : 45
Localisation : Sacré-Coeur, Québec

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par stf67 le Ven 8 Jan 2016 - 21:55

Pose une baguette sur les couples en débordant des 15 à 17 et tu verras lesquels doivent remonter ou descendre...

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
avatar
stf67
Admin

Messages : 5562
Date d'inscription : 12/06/2012
Age : 42
Localisation : PLOUIDER

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par René VDH le Ven 8 Jan 2016 - 21:57

Si le 14 est trop bas en haut ainsi que en bas la question ne se pose pas , faut le remonter .
avatar
René VDH

Messages : 1840
Date d'inscription : 13/11/2014
Age : 66
Localisation : Belgique

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par Invité le Ven 8 Jan 2016 - 22:22

Bonsoir jimmyjacques99
Bienvenu au club des  « Népomuceniens » …
Tu as de la chance car le « népo » a et est un des  plus construit du forum … donc les conseils et photos ne te manqueront pas … perso le mien est démarré depuis début avril 2015 … du travail et surtout beaucoup de patience t’attendent  … mais quand on n’aime … on ne compte pas …
Je visionne tes premières photos et cela me rappelle mon début de montage … avec les mêmes problèmes d’alignement et de hauteur des différents couples … Il te faudra utiliser équerres et niveau pour aligner tout cela … en particulier à chaque couple  que tu vas coller  plus tard …

et ton alignement sera parfait … et ne pas oublier de coller des tasseaux ( N 1 ) pour solidifier tout cela …
De meilleurs conseils te seront donnés par les spécialistes qui t’éviteront les gros problèmes ultérieurs que j’ai rencontré au moment de passer les fonds de meurtrières ( N 2 ) …

Cordialement
Rafael

Invité
Invité


Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par banton le Ven 8 Jan 2016 - 22:22

jimmyjacques9 a écrit:
mais sur les dessus de la quille les couple 14 a 17 sont tout trop bas alors es ce que je doit les relever ?

[Vous devez être inscrit et connecté pour voir ce lien]
couple 14

[Vous devez être inscrit et connecté pour voir ce lien]


Comme le mentionne René  , en plus visible sur cette photo , remontes le 14 ce qui reglera le probleme du bas du couple entre le 13 et le 15

@+Dominique Wink
avatar
banton

Messages : 2504
Date d'inscription : 16/06/2012
Age : 63
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par Marc le Dim 10 Jan 2016 - 21:32

Bon courage pour cette aventure que je suivrai avec intérêt.
avatar
Marc

Messages : 3200
Date d'inscription : 18/06/2012
Age : 53
Localisation : Caluire

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par jimmyjacques99 le Lun 11 Jan 2016 - 21:42

Bonjours a tous et merci pour les conseils.
Alors voila ou en est le projet NEPO, premièrement avec de le chaleur (fusil a ai chaud) et surtout de la patience j'ai réussi a redresser les couples et la fausse quille qui était croche.
Ensuite le tout coller a l'équerre et au bon niveau. J'ai aussi installer des entretoises mais ils ne sont pas coller encore .

Ensuite le pont de la première batterie, qui lui non plus n'est pas coller car je songe a changer pour du bois plus clair mais je ne suis pas décider encore.

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

j'ai aussi fait un essai de calfatage avec un marqueur a l'encre de chine .
avatar
jimmyjacques99

Messages : 11
Date d'inscription : 29/12/2015
Age : 45
Localisation : Sacré-Coeur, Québec

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par René VDH le Lun 11 Jan 2016 - 21:57

Tres bon début .
pour la suite donne un léger coup de papier de verre sur les tranchants des couples , le bois brûlé par la découpe laser colle très mal.
avatar
René VDH

Messages : 1840
Date d'inscription : 13/11/2014
Age : 66
Localisation : Belgique

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par banton le Lun 11 Jan 2016 - 22:14

De changer le bois pour une essence plus claire c'est une bonne option , mais penses egalement que tous les ponts devront etre de la meme essence   (claire )  -Voir le Nepo de Jean Marie -

Pour un calfatage moins prononcé , tu peux aussi utiliser la pointe d'un crayon de mine  ( ceci suivant les gouts )

Tres bon travail Wink
avatar
banton

Messages : 2504
Date d'inscription : 16/06/2012
Age : 63
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par Alain Degny le Lun 11 Jan 2016 - 22:42

Au 1/90e, le calfatage trait de crayon sur la tranche des baguettes est conseillé. En plus, l'encre de Chine risque de baver.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 15322
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par JMR le Lun 11 Jan 2016 - 23:44

Ayant essayé les deux méthodes, je confirme que le trait de crayon (HB au moins, mieux si 3B) passé sur la tranche de la baguette est parfait pour le pontage.
Cordialement,

Jean-Marie
avatar
JMR

Messages : 435
Date d'inscription : 18/01/2014
Age : 69
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par stf67 le Mar 12 Jan 2016 - 5:23

personnellement j'utilise du fusain, le résultat est très discret...

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
avatar
stf67
Admin

Messages : 5562
Date d'inscription : 12/06/2012
Age : 42
Localisation : PLOUIDER

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par René VDH le Mar 12 Jan 2016 - 8:46

Idem pour moi , crayon HB , effet garantis et aucun risque de coulées.
avatar
René VDH

Messages : 1840
Date d'inscription : 13/11/2014
Age : 66
Localisation : Belgique

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par jimmyjacques99 le Mer 13 Jan 2016 - 3:05

Parfait alors je fait des essais lors de mon retour du travail dans 21 jours , déjà hâte de revenir
avatar
jimmyjacques99

Messages : 11
Date d'inscription : 29/12/2015
Age : 45
Localisation : Sacré-Coeur, Québec

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par jimmyjacques99 le Lun 8 Fév 2016 - 4:21

Bonjours à tous , de retour après 3 semaines de travail dans le nord du Québec et c'étais vraiment pas chaud Smile
 Aujourd'hui j'ai fait quelque essai pour simuler les fameux clou . j'ai fait le test avec un foret de 0.4 mm de diamètre et crayon 5 HB que je trouve quand même bien mais je vais devoir me faire un gabarie pour que la position des trous soit le plus identique possible j'ai aussi fait le test sur le pont avant puisque que je doit le refaire je me suis pratiquer un peu .

j'ai fait le faux pont avec du balsa de 1 mm d'épaisseur mais j'ai commander du ctp de .4 mm et je vais le reprendre pour ne pas avoir de problème de hauteur plus tard.

Alors j'ai pris quelque photo et j'aimerais votre avis.
merci

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

noté que le patern ne sera pas le meme sur le pont .
avatar
jimmyjacques99

Messages : 11
Date d'inscription : 29/12/2015
Age : 45
Localisation : Sacré-Coeur, Québec

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par banton le Lun 8 Fév 2016 - 14:48

Hola Jimmy

Avec un bon alignement et un bon gabarie ça sera parfait , excellent travail Wink

Nota : une aiguille a coudre coincée dans un manche de lime ou dans le mandrin d'une Dremel  pourra aussi te servir pour marquer ou percer l'emplacement du clouage .

Bonne continuation

@+Dominique Wink
avatar
banton

Messages : 2504
Date d'inscription : 16/06/2012
Age : 63
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par JMR le Mar 9 Fév 2016 - 19:33

Bonjour Jimmy,

Bon démarrage cela me plait bien.

Deux remarques toutefois :
- Les lattes de pont font dans la réalité environ 6 mètres, soit à l'échelle du Nepo, à peu près 66 millimètres. Celles que l'on voit sur ta photo me semble un peu trop courtes.
  Pour être complet, elles font aussi à l'échelle 3,5mm de large.
- L'alternance des joints des lattes sur le pont est un peu plus compliqué que ce que tu montres. Peut être as-tu prévu un schéma plus sophistiqué.
  Pour info, en se référant au Mondfeld cela donne :
[Vous devez être inscrit et connecté pour voir ce lien]

Le premier ou le second sont pas mal, le second étant plus facile car régulier.

En tous les cas c'est bien parti, bravo cheerscheerscheers

Jean-Marie
avatar
JMR

Messages : 435
Date d'inscription : 18/01/2014
Age : 69
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par Alain Degny le Mar 9 Fév 2016 - 20:52

Les planches de ton fronteau de coltis sont parfaitement alignées avec le plancher de poulaine, malheureusement elles devraient être horizontales ou pour être précis suivre la courbure du bouge.

C'est une erreur d'AL.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 15322
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Et oui un autre Népomuceno

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
