Le HMS Victory au 1/84

5 participants

Aller en bas

Le HMS Victory au 1/84 Empty Le HMS Victory au 1/84

Message par Daniel the pirate Mar 07 Juin 2016, 20:39

Bonjour a tous.

Hé oui, je rejoint le club des joyeux réalisateur du Victory d'Altaya.

Le HMS Victory au 1/84 Kit_111

Je ne ferais donc pas de présentation détaillée du modèle vu que je pense que d'autres s'en sont déjà chargés.
En étant comme mes petits camarades au n°7, je vais vous présenter ce que j'ai déjà fait en attendant les autres n° qui ne devraient pas tarder(du moins je l’espère.

Donc place au travail


J'ai commencé par assembler les élément de la fausse quille et assemblés les pièces de la poupe sur le premier couple que j'ai percé comme il se doit  affin d'éviter les problèmes d'hygrométrie

Le HMS Victory au 1/84 2_coup12

Le HMS Victory au 1/84 1_coup11
Le HMS Victory au 1/84 3_coup11
Le HMS Victory au 1/84 4_coup11


Ensuite, après avoir assemblé les éléments des couples je les ai posé a blanc sur la fausse quille


Le HMS Victory au 1/84 6_coup11
Le HMS Victory au 1/84 7_coup11
Le HMS Victory au 1/84 8_coup11
Le HMS Victory au 1/84 30_cou11
Le HMS Victory au 1/84 31_cou11

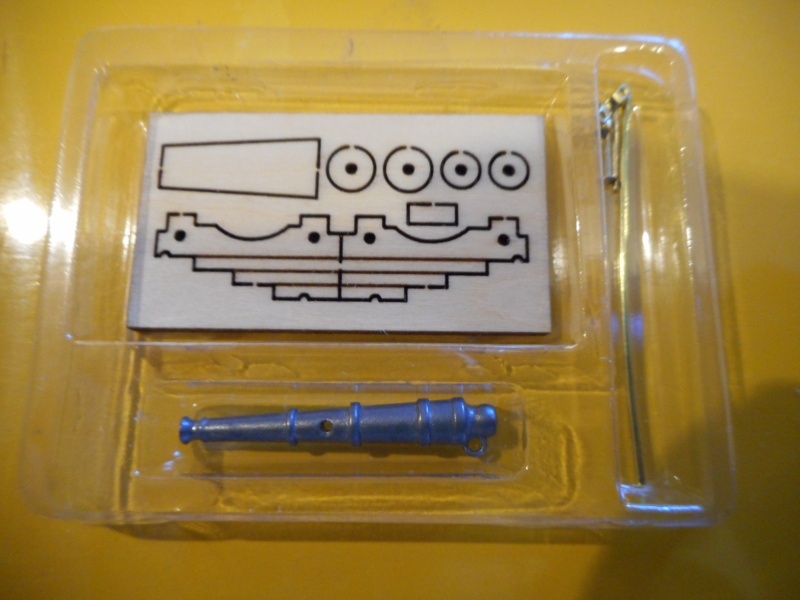

Ensuite les petites pièces: 1 canon de 12 livres, une ancre, et une caronade de 60 livres

 Le HMS Victory au 1/84 912
Le HMS Victory au 1/84 10_piy12
Le HMS Victory au 1/84 11_piy12


N'ayant pas encore commandé de brunisseur, j'ai essayé avec la peinture (humbrol)

 Le HMS Victory au 1/84 13_piy11
Le HMS Victory au 1/84 14_piy11


Le canon de 12 monté:

Le HMS Victory au 1/84 15_piy12
Le HMS Victory au 1/84 16_piy12
Le HMS Victory au 1/84 17_piy12
Le HMS Victory au 1/84 18_piy12

C'est tout pour ce soir, demain ce sera la caronade de 60 livres.

Bonne soirée.
Daniel the pirate
Daniel the pirate

Messages : 100
Date d'inscription : 01/06/2016
Age : 67
Localisation : Angoulins (la Rochelle)

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Alain Degny Mar 07 Juin 2016, 21:07

Le canon est infâme. Ce n'est pas de ta faute. Par contre, ce qui l'est, c'est d'avoir monté l'affût à l'envers. La partie étroite est à l'avant. Ne te précipite pas, je vais te montrer comment rectifier l'ensemble.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 24991
Date d'inscription : 14/06/2012
Age : 77
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Daniel the pirate Mar 07 Juin 2016, 21:39

Quelle horreur!!! il me semblait bizarre ce canon, et pour cause, mais comment j'ai pu faire une bourde pareille.
Mais quelle honte!!! impardonnable.
Daniel the pirate
Daniel the pirate

Messages : 100
Date d'inscription : 01/06/2016
Age : 67
Localisation : Angoulins (la Rochelle)

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Alain Degny Mar 07 Juin 2016, 22:54

les flasques d'un affût ne sont pas constituées d'un empilage de morceaux de bois, mais uniquement de deux pièces. Tu vas donc inverser les flasques de Mamie Altaya pour que ces vilains joints soient sur l'intérieur et ne se voient plus, une fois le canon en place.
Passons à la cerise du gâteau, les roues. cheers Leur axe n'est pas percé au bon endroit. Il faudra le reboucher.

Puis rectifier comme suit:

Le HMS Victory au 1/84 Img20911

En haut: l'affût du kit.

Milieu. Découper la partie saillante. Elle traîne par terre. Cela doit bien faciliter le recul du canon.

Bas: mettre à la place une traverse dans laquelle tu ficheras l'axe des roues.

C'est un dessin à main levé. Pour les proportions exactes, réfère-toi au sujet Artillerie ancienne, canons, il y a des plans de canons anglais (et aussi de caronades).

Enfin, les sus-bandes de tourillons. Il faut couper la tête des clous et ne laisser dépasser qu'un petit bout de la tige, bien limée, pour respecter l'échelle. A l'échelle 1/1, tes têtes de clous font la taille d'une assiette à pizza.

Soyons francs, c'est la règle sur MNB. Autant leur collection l'Ambitieux est de bonne facture, autant cette Victory nous paraît merdique. Tu pourras en faire quelque chose de bien, mais avec force rectifications. Ne fonce pas, poste le plus de photos possibles, que nous puissions intervenir à temps... et prévois un stock de Kleenex et de Lexomil.

Courage, Daniel!

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 24991
Date d'inscription : 14/06/2012
Age : 77
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par ofencer29350 Mar 07 Juin 2016, 23:03

et maintenant qu'alain t'as pris en main t'est pas dans la m......
si tu veut j'ai passé avec brio mon examen de manitou...pour le chargement de la palette de kleenex...
le canon est vraiment....a pure shit isn't it?
maintenant il y a moyen de les remplacer ,cerise sur le gâteau ,tonton chuck,propose les armes royales anglaises à coller sur les canons ,ainsi que les dit canons ,vraiment canons

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
ofencer29350
ofencer29350
Modérateur

Messages : 4305
Date d'inscription : 05/03/2013
Age : 53
Localisation : langonnet,près de sainte barbe

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par René VDH Mar 07 Juin 2016, 23:09

Alain intervient , c'est un honneur , cela veut dire que ton sujet et également toi valent la peine , mais là , maintenant tu va en baver ..........de plaisir.
 On est avec toi !!!!
René VDH
René VDH

Messages : 2819
Date d'inscription : 13/11/2014
Age : 72
Localisation : Belgique

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Daniel the pirate Mer 08 Juin 2016, 19:12

Merci pour tout ces détails, je vais bien rigoler vu qu'il y a de la cyano mais bon, on verra ça quand les prochains fascicules arriveront.
Mais monter l’affût a l'envers, et j'était pas bourré, je ne bois plus depuis longtemps.

En attendant la suite de ce que j'ai déjà fait: la caronade

Le HMS Victory au 1/84 19_car12
Le HMS Victory au 1/84 20_car12
Le HMS Victory au 1/84 21_car12
Le HMS Victory au 1/84 22_car12
Le HMS Victory au 1/84 23_car12


Et avec les deux poulies doubles a poste

Le HMS Victory au 1/84 23b10


Et pour finir, la pioche:

Le HMS Victory au 1/84 29_anc11


Le HMS Victory au 1/84 28_anc12


Prochain sujet, le premier canot'
Daniel the pirate
Daniel the pirate

Messages : 100
Date d'inscription : 01/06/2016
Age : 67
Localisation : Angoulins (la Rochelle)

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Alain Degny Mer 08 Juin 2016, 19:43

Toc toc... Qui c'est? C'est l'emmerdeur. Entre!

Que tu te plantes en montant l'affût à l'envers, bah, cela arrive. Où cela devient grandiose, c'est quand AL fait la même erreur sur le manuel de la Surprise. Bravo le fabricant de kits!cheers

Le HMS Victory au 1/84 Img21011

Caronade.

Que ce soit un canon ou une caronade, la poulie double est toujours côté muraille. La fameuse caronade de la Victory:

Le HMS Victory au 1/84 Dsc00810

On remarque qu'il manque la vis de pointage.

L'ancre.

Elle est bien, mais les cerclages du jas sont plats. En général, nous les faisons en étain, avec des collerettes de bouteilles de (bon) vin.

Le dernier en haut, il faut le mettre bien droit.


Dernière édition par Alain Degny le Mer 08 Juin 2016, 20:18, édité 1 fois

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 24991
Date d'inscription : 14/06/2012
Age : 77
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Daniel the pirate Mer 08 Juin 2016, 19:49

Je t'attendait avec impatience, pour les cerclages du jas de la pioche, je peut corriger facilement et pour les poulies des palans aussi, je les ai posée provisoirement pour ne pas les perdre.
Et merci pour la remarque sur AL, je me sent moins couillon
Daniel the pirate
Daniel the pirate

Messages : 100
Date d'inscription : 01/06/2016
Age : 67
Localisation : Angoulins (la Rochelle)

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par ofencer29350 Mer 08 Juin 2016, 20:03

alain faut quand meme noter l'effort sur les armoiries royal sur la caronade,par contre le rendu serait meilleur  au noircisseur plutot qua la peinture ,moins empaté.

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
ofencer29350
ofencer29350
Modérateur

Messages : 4305
Date d'inscription : 05/03/2013
Age : 53
Localisation : langonnet,près de sainte barbe

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Daniel the pirate Mer 08 Juin 2016, 20:15

J'ai prévu d'acheter du brunisseur d'ici incessamment sous peut.
Daniel the pirate
Daniel the pirate

Messages : 100
Date d'inscription : 01/06/2016
Age : 67
Localisation : Angoulins (la Rochelle)

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Daniel the pirate Lun 27 Juin 2016, 19:09

Bien le bonjour a tous.

La première livraison de 6 fascicules est enfin arrivée. Il s'agit des n° 8 a 13 comprenant la dernière partie de la fausse quille, les derniers grands couples et quelques éléments pour finir le canot' que voici, que voila:

Le HMS Victory au 1/84 68_can10
Le HMS Victory au 1/84 69_can10
Le HMS Victory au 1/84 70_can10
Le HMS Victory au 1/84 71_can10


Les couples assemblé et posé a blanc sur la fausse quille.

Le HMS Victory au 1/84 62_cou10
Le HMS Victory au 1/84 63_cou10
Le HMS Victory au 1/84 65_cou10
Le HMS Victory au 1/84 66_cou10
Le HMS Victory au 1/84 67_cou10

C'est tout pour ce soir, le prochain épisode sera la construction du canot, la réparation du canon et quelques autres bricoles.

Bonne soirée a tous
Daniel the pirate
Daniel the pirate

Messages : 100
Date d'inscription : 01/06/2016
Age : 67
Localisation : Angoulins (la Rochelle)

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par René VDH Lun 27 Juin 2016, 20:15

vérifie bien l’alignement de la fausse-quille , sur la photo prise de face , l’arrière semble partir vers la droite de la photo. ( donc vers bâbord du bateau.) et cela se confirme sur la dernière photo.
René VDH
René VDH

Messages : 2819
Date d'inscription : 13/11/2014
Age : 72
Localisation : Belgique

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Magoo24 Lun 27 Juin 2016, 20:53

Je pense que c'est le defaut de toute ces pieces ,ma premiere etait voilée ,j'en ai recommandée une autre même chose!!! et plus le CP éclaté en epaisseur .......
C'est recurant chez Altaya.;;;;;;
Je vais renforcer en vertical tout les entre couples

A+++++JP.........
Magoo24
Magoo24

Messages : 54
Date d'inscription : 07/06/2015
Age : 81
Localisation : Eymet

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Daniel the pirate Sam 02 Juil 2016, 14:28

Bonjour a tous.

Pour le voilage du cp, je ne suis pas inquiet, ayant pas mal travaillé avec ce matériau, que ce soit du 5 mm du 10 ou plus dans différentes essences de bois, je sait comment faire selon les conditions pour le redresser mais ce n'est pas le sujet qui m’intéresse pour l'instant.
  J'ai commencé a construire le premier canot fourni par Altaya dont voici les premières images:

 Le HMS Victory au 1/84 32_can11


Le HMS Victory au 1/84 33_can11


Le HMS Victory au 1/84 34_can11


Le HMS Victory au 1/84 35_can11


Le HMS Victory au 1/84 36_can11


Le HMS Victory au 1/84 38_can11


Le HMS Victory au 1/84 39_can11


Le HMS Victory au 1/84 40_can11


Le HMS Victory au 1/84 41_can11


Le HMS Victory au 1/84 42_can11


Le HMS Victory au 1/84 47_can11
Le HMS Victory au 1/84 48_can11
Le HMS Victory au 1/84 49_can11
Le HMS Victory au 1/84 50_can11


Le HMS Victory au 1/84 52_can11


Le HMS Victory au 1/84 54_can11


Le HMS Victory au 1/84 56_can10


Et c'est tout pour l'instant.
Daniel the pirate
Daniel the pirate

Messages : 100
Date d'inscription : 01/06/2016
Age : 67
Localisation : Angoulins (la Rochelle)

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par ofencer29350 Sam 02 Juil 2016, 15:26

les bordées ne sont pas vraiment à l'échelle,et le recouvrement avant...
enfin si c'est la méthode préconisée.

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
ofencer29350
ofencer29350
Modérateur

Messages : 4305
Date d'inscription : 05/03/2013
Age : 53
Localisation : langonnet,près de sainte barbe

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Daniel the pirate Sam 02 Juil 2016, 16:20

Ben oui, j'ai suivi la méthode préconisée, mais si tu as une autre façon de faire a me proposer, je suis preneur et quant a l'échelle, j'ai encore suivi et fait avec ce que propose Altaya. Je sais pertinemment que ce que propose les fabriquant de ces kits est hélas souvent un poil en dehors de ce que cela devrait être, mais j'apprend doucement mais surement et suis ouvert a toutes critiques constructives du moment que cela me fait progresser.
Daniel the pirate
Daniel the pirate

Messages : 100
Date d'inscription : 01/06/2016
Age : 67
Localisation : Angoulins (la Rochelle)

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par ofencer29350 Sam 02 Juil 2016, 20:40

j'aurai réduit les bordées de moitié et fait une construction sur contre forme...avec rablure sur la quille

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
ofencer29350
ofencer29350
Modérateur

Messages : 4305
Date d'inscription : 05/03/2013
Age : 53
Localisation : langonnet,près de sainte barbe

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Alain Degny Sam 02 Juil 2016, 21:39

C'est sûr que c'est difficile de faire un beau bordé avec des baguettes aussi larges.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 24991
Date d'inscription : 14/06/2012
Age : 77
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Daniel the pirate Dim 03 Juil 2016, 12:30

Heu !!!! vous z'auriez pas un ch'tit exemple pour illustrer vos propos forts techniques, car si pour tout ce qui est gréement, je m'amuse comme un petit fou ( j'ai pas d'excuses: un apprentissage en voilerie traditionnelle chez Marc Phillippe au Havre et presque 20 ans comme mateloteur gréeur de préférence sur vieux gréement et un poil sur 60 pieds open), je ne suis qu'un humble apprenti charpentier qui a tout a apprendre ou presque.
Voila, j'ai tout avoué et suis d'un appétit insatiable pour ce qui est d'ingurgiter tout ce que votre longue expérience pourra m'apporter.
En attendant votre sage enseignement, votre dévoué serviteur
Daniel le pirate (AOC)
Daniel the pirate
Daniel the pirate

Messages : 100
Date d'inscription : 01/06/2016
Age : 67
Localisation : Angoulins (la Rochelle)

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Alain Degny Dim 03 Juil 2016, 13:30

Il faut tenir compte de l'échelle. Pour ne pas tomber dans le microscopique, il aurait fallu des baguettes de 3 mm. La structure Altaya fait office de contre-forme. Mais il aurait fallu diminuer de moitié l'épaisseur des couples. Sans l'avoir vu, j'imagine que la largeur du plat-bord sera surdimensionnée.

Pour rattraper le coup. Ponce soigneusement ta coque, sans passer au travers, mastique les imperfections de surface et quand la coque sera bien lisse, reborde l'ensemble avec des baguettes de 3 x 1. Elles épouseront mieux la courbure des couples. Quand tu en sera là, nous de guiderons.

Comme tu travailleras sur une surface pleine, cela sera beaucoup plus simple.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 24991
Date d'inscription : 14/06/2012
Age : 77
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Magoo24 Dim 03 Juil 2016, 13:44

Mais il n'y a de plat bord c'est un armement à fargues
Magoo24
Magoo24

Messages : 54
Date d'inscription : 07/06/2015
Age : 81
Localisation : Eymet

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par ofencer29350 Dim 03 Juil 2016, 14:16

Magoo24 a écrit:Mais il n'y a de plat bord c'est un armement à fargues
cela ne change pas la technique
si tu pose des bordées de 5 ou 6 mm sur une coque de noix c'est de toute façon surdimensionné et l'aspet  est pas terrible...

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
ofencer29350
ofencer29350
Modérateur

Messages : 4305
Date d'inscription : 05/03/2013
Age : 53
Localisation : langonnet,près de sainte barbe

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Magoo24 Dim 03 Juil 2016, 15:26

si tu pose des bordées de 5 ou 6 mm sur une coque de noix c'est de toute façon surdimensionné et l'aspet  est pas terrible..

D'accord pour l'esthétique mais ici nous somme sur une coque peinte,sur une coque a clain cela n'aurai put être ;par contre j'ai un doute sur la pertinance des anti roulis
Magoo24
Magoo24

Messages : 54
Date d'inscription : 07/06/2015
Age : 81
Localisation : Eymet

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Daniel the pirate Dim 03 Juil 2016, 15:46

Un grand merci pour ces précieux conseils qui vont bien me servir pour mon prochain projet que je vais d'ailleurs mettre en oeuvre de suite.
Je m’explique; Mardi dernier nous fêtions avec de nombreux amis ( entre 60 et 70 et ce fut épique ) mes 60 ans ainsi que ceux de mon pote Sylvain patron et créateur des célèbres couteaux "Farol"  et je lui ai offert la maquette de l'Hermionne au 1/89 par Artésania latina ( la toute nouvelle édition).
Maintenant, a moi de la construire; Je vous donne donc rendez-vous dans la rubrique: " Kit naval IVIII Siècle, L'hermionne" pour la présentation du contenu de la boite.
 Je vais donc me consacrer exclusivement a la réalisation de ce projet car je voudrais lui livrer son cadeau fini avant la fin du siècle en cours.

 Je vous dit a bientôt sur mon nouveau sujet.
Ps: Si c'est pas la bonne adresse, je compte sur ces messieurs les administrateurs pour mettre le sujet a sa place légitime.
Daniel the pirate
Daniel the pirate

Messages : 100
Date d'inscription : 01/06/2016
Age : 67
Localisation : Angoulins (la Rochelle)

Revenir en haut Aller en bas

Le HMS Victory au 1/84 Empty Re: Le HMS Victory au 1/84

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
