Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Pipr le Mer 14 Juin 2017 - 7:25

La dernière photo, c'est le local technique à l'arrière gauche de la cabine.
Là où il y a la porte que je viens de poser.
[Vous devez être inscrit et connecté pour voir ce lien]

Bonne journée.
Pierre

Pipr

Messages : 294
Date d'inscription : 05/12/2012

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par René VDH le Mer 14 Juin 2017 - 7:47

Je découvre ce travail , un vrai merveille.
avatar
René VDH

Messages : 1803
Date d'inscription : 13/11/2014
Age : 66
Localisation : Belgique

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par albertus le Mer 14 Juin 2017 - 10:51

Comme tu as rendu la porte fonctionnelle, tu as sans doute l'intention de détailler l'intérieur de ce local technique ?
avatar
albertus

Messages : 2038
Date d'inscription : 18/06/2012
Age : 72
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par albertus le Mer 14 Juin 2017 - 11:00

Ne s'agit-il pas plutôt de la porte qui permet d'accéder à la cale et au moteur du bateau ? il faut bien qu'il y ait un accès à l'intérieur
On pourrait y découvrir le départ d'une descente (échelle)
avatar
albertus

Messages : 2038
Date d'inscription : 18/06/2012
Age : 72
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Pipr le Mer 14 Juin 2017 - 17:15

Ah oui, tu as sans doute raison Albertus.
Moi je vais me servir certainement de ce local pour y mettre des interrupteurs de commande comme l'a fait Alexandre Ramon sur son modèle.

Pierre
avatar
Pipr

Messages : 294
Date d'inscription : 05/12/2012
Age : 62
Localisation : Conflans sainte honorine

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Pipr le Jeu 15 Juin 2017 - 18:53

Bonjour,

Aujourd'hui, mise en place de la porte de la cabine.
Même principe pour les charnières.
[Vous devez être inscrit et connecté pour voir ce lien]

Mais fixation à l'intérieur
[Vous devez être inscrit et connecté pour voir ce lien]

Déco de la porte avec des baguettes
[Vous devez être inscrit et connecté pour voir ce lien]

Poignet de porte tournée dans un pique à brochette en bois
[Vous devez être inscrit et connecté pour voir ce lien]

Fermeture magnétique : une bande venant de la canette collé sur la porte et un aimant de 2,5 mm
[Vous devez être inscrit et connecté pour voir ce lien]

Voila pour aujourd'hui.

Pierre
avatar
Pipr

Messages : 294
Date d'inscription : 05/12/2012
Age : 62
Localisation : Conflans sainte honorine

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par albertus le Jeu 15 Juin 2017 - 20:20

Lorsque tu poses des gonds (ce ne sont pas des charnières) il faut les encastrer dans la porte et dans le montant pour éviter le jour qui apparait, suite à l'épaisseur du gond
avatar
albertus

Messages : 2038
Date d'inscription : 18/06/2012
Age : 72
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Pipr le Jeu 15 Juin 2017 - 22:35

OK merci Albertus, je le saurais pour la prochaine fois.

Pierre
avatar
Pipr

Messages : 294
Date d'inscription : 05/12/2012
Age : 62
Localisation : Conflans sainte honorine

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Pipr le Ven 23 Juin 2017 - 17:57

Bonjour,

Les photos des dernières avancées, je n'ai pas beaucoup avancé, il faisait trop chaud.
Test pour la grille d'aération avec du papier Bristol
[Vous devez être inscrit et connecté pour voir ce lien]

Renforcé par un cadre en bois
[Vous devez être inscrit et connecté pour voir ce lien]

Test sur place. Il me reste à passer ça au G4 et voir ce que ça donne vraiment.
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Dimanche je passes l'apprêt blanc sur ma coque. En attendant, j’essaie de faire la barre de roue.

Merci pour vos messages d'encouragements et vos remarques toujours pertinentes.

Pierre
avatar
Pipr

Messages : 294
Date d'inscription : 05/12/2012
Age : 62
Localisation : Conflans sainte honorine

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Alain Degny le Ven 23 Juin 2017 - 18:17

Cela rend super bien. Quant à la finition très soignée, on ne peut qu'applaudir.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 15191
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par CARAVELLE le Sam 24 Juin 2017 - 10:01

Smile
Déja mis mes félicitations pour ton travail sur un autre forum...
Je réitère,BRAVO cheers !

CARAVELLE

Messages : 361
Date d'inscription : 18/08/2015
Age : 62
Localisation : ANZIN (dept 59)

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Pipr le Sam 24 Juin 2017 - 15:54

Bonjour,

J'ai une question au sujet de l'intérieure de la cabine.
Je penses la faire en blanc avec juste la console de commande en chene clair.
Qu'en pensez-vous ?
Tout en blanc, sauf la console repérée par les flèches.
[Vous devez être inscrit et connecté pour voir ce lien]

Merci d'avance pour vos avis et conseils.

Pierre
avatar
Pipr

Messages : 294
Date d'inscription : 05/12/2012
Age : 62
Localisation : Conflans sainte honorine

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par albertus le Sam 24 Juin 2017 - 21:32

Ok pour le blanc, mais attention à la teinte chêne clair (ou chêne moyen) quand c'est pas mis sur du chêne
Si tu as l'occasion de voir ce que donne la teinte merisier, c'est mieux sur du bois blanc (cela donne plus rougeâtre, alors que le chêne clair donne plus gris)
avatar
albertus

Messages : 2038
Date d'inscription : 18/06/2012
Age : 72
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Xierra le Sam 24 Juin 2017 - 21:40

Tu m'intéresses fortement Albertus en disant chêne clair => donne plus gris !
Mais cela donne quoi comme teinte au final ?
Merci

A+
avatar
Xierra

Messages : 1228
Date d'inscription : 22/09/2016
Age : 58
Localisation : Tomblaine

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par albertus le Sam 24 Juin 2017 - 23:49

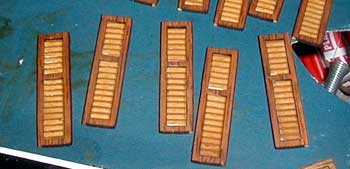

[Vous devez être inscrit et connecté pour voir ce lien]
Ma teinture c'est celle de la marque "les anciens ébénistes",
J'utilise de la teinture, pas de la lasure et encore moins du vernis coloré (à proscrire, ça)
La teinture des Anciens Ébénistes se dilue à l'eau
[Vous devez être inscrit et connecté pour voir ce lien]
Au début je teintais mes lattes de tilleul en chêne clair, trop jaune comme résultat
Chêne moyen, brun grisâtre pas frais (sur le tilleul)
Merisier, j'obtiens sur le tilleul le même brun que les meubles en chêne "rustiques"

[Vous devez être inscrit et connecté pour voir ce lien]
Chez BRICO, en Belgique, il y a accroché au rayon des teintures un petit panneau avec différents bois (sapin, ramin, peuplier...) passés à moitié avec les différentes couleurs de teinture. Cela permet de se faire une idée.
Sinon, deux ou trois couches de chêne clair donnent chêne moyen
Ne pas utiliser sur du sapin, la teinture à l'eau ne prend pas sur les veines

Il faut faire des essais pas seulement de teinte mais aussi d'application :
Pour éviter d'avoir une teinte trop forte, je dilue un peu de teinte à l'eau. Il faut que ce soit bien sec pour voir la teinte finale
Pour avoir un effet uniforme, je vaporise avec de l'eau les pièces à teinter, je les essuie avec une peu de chamois, puis je teinte au pinceau, rapidement.
Il faut teinter les éléments avant de les assembler par collage, car la moindre trace de colle, même si elle a été essuyée, se verra plus claire dans la teinte
Donc si je construis un machin à teinter, je découpe toutes les pièces, je les teintes, puis je monte le machin
Si les éléments teintés risquent de se mouiller, il faut les protéger avec un vernis mat, mais pas un vernis en phase acqueuse


Dernière édition par albertus le Dim 25 Juin 2017 - 10:36, édité 1 fois
avatar
albertus

Messages : 2038
Date d'inscription : 18/06/2012
Age : 72
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Pipr le Dim 25 Juin 2017 - 9:23

Merci une fois encore Albertus pour cette réponse très complète.
Je vais regarder je crois que cette marque est dispo chez Leroymachin.

Pierre
avatar
Pipr

Messages : 294
Date d'inscription : 05/12/2012
Age : 62
Localisation : Conflans sainte honorine

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Pipr le Dim 25 Juin 2017 - 11:29

Bonjour,

Les photos de la création de la barre à roue.
En premier, je place sur ma fraiseuse un carré clouté en son centre sur un support en bois.
Je repère sur l'un des axes de centrages les dimensions extérieur et intérieur du cercle de bois ainsi que le diamètre du noyeu.
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Je mets la fraiseuse en marche et je tourne délicatement ma pièce pour découper en premier le diamètre extérieur.
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Ensuite je découpe le diamètre intérieur
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Puis le moyeu
[Vous devez être inscrit et connecté pour voir ce lien]

En tout je découpe trois pièce de chaque. 2 de 1mm d'épaisseur et 1 de 1.5mm
[Vous devez être inscrit et connecté pour voir ce lien]

Je colle sur un dessin fait à l'ordinateur un cercle de 1mm et dessus une cercle de 1.5 mm qui sera pris en sandwich par la suite. je fais de même avec le noyeu.
[Vous devez être inscrit et connecté pour voir ce lien]

Je découpe des encoches de 1 mm sur les repères du dessin
[Vous devez être inscrit et connecté pour voir ce lien]

J'enfile un baguette de 1 mm et je trace les repère
[Vous devez être inscrit et connecté pour voir ce lien]

Je tourne avec ma petite perceuse et une petite lime pour arrondir les parties adéquats
[Vous devez être inscrit et connecté pour voir ce lien]

Je colle en place
[Vous devez être inscrit et connecté pour voir ce lien]

Les 8 branches sont en places
[Vous devez être inscrit et connecté pour voir ce lien]

Puis je passe un vernis teinté
[Vous devez être inscrit et connecté pour voir ce lien]
Albertus, j'ai bien lu ton post mais ce travail était fait hier donc je ne savais pas qu'il fallait mieux utiliser une teinte merisier.

Dites-moi ce que vous en pensez, avez-vous des astuces pour améliorer ma méthode? ou peut-être y en a t il une beaucoup mieux.

J'attends vos posts la-dessus.

Pierre
avatar
Pipr

Messages : 294
Date d'inscription : 05/12/2012
Age : 62
Localisation : Conflans sainte honorine

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Alain Degny le Dim 25 Juin 2017 - 11:44

Chez Leroy Pinpin, Bois d'Arcy. Le trajet Conflans / Bois d'Arcy est entièrement bitumé et les indigènes pacifiés. Tu peux y aller en confiance.

Bien la roue de gouvernail!

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 15191
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Pipr le Dim 25 Juin 2017 - 13:15

Merci Alain mais j'en ai un autre un peu plus près de chez moi Very Happy

Pierre
avatar
Pipr

Messages : 294
Date d'inscription : 05/12/2012
Age : 62
Localisation : Conflans sainte honorine

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par albertus le Dim 25 Juin 2017 - 19:01

Moi ce que j'en pense, c'est qu'à cette petite échelle le grain du bois est trop gros quelle que soit l'essence choisie. Ce qui fait que le moindre petit éclat de quelques dixièmes de mm prend relativement des proportions importantes
Alors pourquoi absolument faire en bois ?
 la carte plastique (ABS) se vend en plusieurs épaisseurs et se découpe parfaitement à la fraise avec la même technique que celle que tu as employée. Le résultat serait bien plus net.
 Une fois teinté intelligemment, le plastique prend l'aspect du bois à s'y méprendre
C'est pas plus con d'utiliser du plastique que d'utiliser du laiton pour fabriquer des éléments à l'origine en fer forgé. Le papier carton durci conviendrait aussi, mais en nécessitant d'autres techniques
Sinon, très bien, continue à nous épater !
avatar
albertus

Messages : 2038
Date d'inscription : 18/06/2012
Age : 72
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Michel 59 le Dim 25 Juin 2017 - 19:23

Bonsoir Pierre Albertus Alain
   Je n'ai pas eu la patience de Pierre, j'ai acheté la barre à roue en laiton, mais pour les petites pièces; le buis " sous réserve d'en avoir" est très dense et la finition et le polissage se fait très bien, ici Pierre tu as un bon résultat, super!!! et ta méthode d'usinage est bonne
avatar
Michel 59

Messages : 226
Date d'inscription : 27/10/2016
Age : 66
Localisation : Nord

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Pipr le Dim 25 Juin 2017 - 20:15

Ah oui, c'est noté pour le plasticard.
J'avais pensé à l'utiliser mais j'ai testé le couper au cuter, je n'ai même pas penser que je pouvais également le découper à la fraiseuse. Embarassed Embarassed
Parcontre j'ai une question, est-ce qu'on peut utiliser aussi du plasticard pour les branches ou faut-il les faire en bois ?

avatar
Pipr

Messages : 294
Date d'inscription : 05/12/2012
Age : 62
Localisation : Conflans sainte honorine

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par albertus le Dim 25 Juin 2017 - 22:33

En modélisme, la seule chose obligatoire c'est d'avoir un bon résultat
la méthode ou la (ou les) matière(s) utilisée(s) n'ont aucune importance
avatar
albertus

Messages : 2038
Date d'inscription : 18/06/2012
Age : 72
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Xierra le Lun 26 Juin 2017 - 13:09

Merci beaucoup Albert pour tes très précises et complètes explications sur les couleurs de bois Very Happy

J'adore ta façon d'expliquer simplement les choses ! Cool

Concernant le plastique, j'étais parvenu il y a très longtemps,après peinture et crayon HB, à imiter pas trop mal le bois et ses noeuds.


Merci encore

A+
avatar
Xierra

Messages : 1228
Date d'inscription : 22/09/2016
Age : 58
Localisation : Tomblaine

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par albertus le Lun 26 Juin 2017 - 16:36

À petite échelle, même pas besoin de dessiner des nœuds, d'ailleurs sur le bois utilisé en marine il n'y en a pas
Exemple de plastique peint avec les persiennes de mon Mississippi au 1/50e :
Dans le kit, pour faire les persiennes, on fournissait une botte de lattes de 1mm x 0,5 mm en mauvais bois
Les persiennes font 6mm de large, le volet complet fait 9mm de large
Faut pas rire, d'autant qu'il y a 54 fenêtres donc 108 volets à réaliser !
En ABS, dans la marque Evergreen, on propose des plaques "à clins" destinées à la réalisation de wagons américains à l'échelle HO
J'ai donc acheté une plaque, l'ai peinte, en ai coupé des bandes insérées dans les cadres, réalisés, eux, en lattes de 1x1,5mm
le résultat est correct, impossible de voir que c'est de l'ABS
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
albertus

Messages : 2038
Date d'inscription : 18/06/2012
Age : 72
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr

Message par Pipr le Lun 26 Juin 2017 - 17:35

Excellant Albertus, surtout que j'ai toujours mon Kit Mississippi qui m'attends.

Pierre
avatar
Pipr

Messages : 294
Date d'inscription : 05/12/2012
Age : 62
Localisation : Conflans sainte honorine

Revenir en haut Aller en bas

Re: Boulogne étaples sur plan au 1/20 par pipr
