Re: RIVA superaquarama

Message par Xierra le Sam 24 Juin 2017 - 21:37

Je dirais "ce qui devait arriver, ar riva ! lol!

Xierra

Messages : 1765
Date d'inscription : 22/09/2016

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par alain42 le Jeu 21 Juin 2018 - 18:53

Bonjour,
cela fait déjà un an que je n'ai pas posté, mais cela ne signifie pas que je n'ai  rien fait...j'ai quand même un peu bossé, mais à mon rythme, c'est à dire pas longtemps, mais quasi chaque jour (chez moi, à Saint Etienne, il y a une expression qui signifie doucement le matin et pas trop vite le soir: au pas de ma Manu).
Donc, ce qui a avancé:
des pièces du (des) cockpit (s) (supports de sièges, tableaux de bord avec les compteurs: maillechort photodécoupé):


[Vous devez être inscrit et connecté pour voir ce lien]





en parallèle, travail de bordage des coques:
les fonds sont taillés dans du CP de 0.4 mm, les murailles en lattes d'acajou. Après plusieurs essais-erreurs (lattes de 1 mm d'épaisseur cintrées, double bordé de lattes de 0.6 mm) j'ai fini par faire découper laser des lattes en formes, à partit d'un développé des mutailles (il y a des courbes un peu dans tous les sens, à la proue).





la suite du travail se fera en deux chantiers:

Terminer les cockpits (assemblage, finition des tableaux de bord avec les volants et les leviers)

renforcement par l'intérieur des coques (1 mm de bordage, faut poncer doucement...) et ponçage des coques.

Etc, etc

J'essaierai de poster la suite avant juin 2019!
alain42
alain42

Messages : 310
Date d'inscription : 29/11/2012
Age : 59
Localisation : saint etienne

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par Alain Degny le Jeu 21 Juin 2018 - 20:52

Moi c'est le contraire. Je poste plus régulièrement mais je n'ai pas de temps pour travailler sur mon modèle.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 17158
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par stf67 le Ven 22 Juin 2018 - 6:34

En tous les cas, on a hâte de voir la suite cheers

Tiens, au passage, maintenant que tu as presque fini d'essuyer les plâtres et que tout a été modélisé, tu vas pouvoir proposer des planches pour des Riva et même ajuster l'échelle pour les plus "exigeants" Wink

Blague à part, petite question, on pourrait avoir un gros plan des cadrans et tu pourrais nous en dire un peu plus sur la manière dont tu le as réalisé? Ça parait tout petit ces bêbêtes là ...

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
stf67
stf67
Admin

Messages : 5792
Date d'inscription : 12/06/2012
Age : 43
Localisation : PLOUIDER

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par alain42 le Sam 23 Juin 2018 - 21:50

Bonjour, et réponse à Stephan:
pour modéliser les plans, j'ai utilisé un logiciel de DAO gratuit: inkscape (et j'ai déjà pris un peu de temps pour comprendre comment ça marchait!). Et je tiens gracieusement à disposition les fichiers pour qui sera intéressé (ils ont en format .svg). Pour les compteurs et autres pièces métalliques, la procédure est la même que pour la charpente: plans (issus de la revue Bateau -Modèle) scannés-réduits à l'échelle, pièces redessinées via inkscape, et les fichiers envoyés à une entreprise italienne de photodécoupe (c'est maître Mallet qui a indiqué les coordonnées dans ce forum; donc déjà merci le forum pour les tuyaux!) dont j'ai oublié le nom.
Bon d'accord, vu le minimum de photodécoupe à faire (4 plaques minimum) j'ai de la pièce en rab:



j'ai fait photo-découper les pièces dans du maillechort de 2 dixièmes, et le résultat est vraiment bluffant. Les compteurs font entre 2 et 3 mm de diamètre, et ils sont même capables de graver les aiguilles!
Je ne vais pas pouvoir faire des gros plans de ces compteurs, mon appareil photo est un peu limité en macro. Mais je confirme: ils ne sont pas bien gros.....j'essaierai avec mon téléphone, ce sera peut être meilleur.
Les boutons que l'on peut peut être voir sur les photos sont des petits morceaux de fil de maillechort de 3 dixièmes et 5 dixièmes de diamètre, collés à la cyano dans des avant-trous, et les compteurs sont collés eux aussi à la cyano. Le fond noir est simplement fait avec du feutre indélébile.

Voilà.....
alain42
alain42

Messages : 310
Date d'inscription : 29/11/2012
Age : 59
Localisation : saint etienne

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par kangoo91 le Dim 24 Juin 2018 - 20:54

On attend la suite avec impatience  cheers
kangoo91
kangoo91
Modérateur

Messages : 7472
Date d'inscription : 11/06/2013
Age : 51
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par alain42 le Lun 25 Juin 2018 - 19:53

réponse à maître Kangoo:
j'y travaille (à mon rythme), donc impatience va nécessiter de la patience...mais j'avoue que ça commence à prendre forme!
alain42
alain42

Messages : 310
Date d'inscription : 29/11/2012
Age : 59
Localisation : saint etienne

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par alain42 le Sam 21 Juil 2018 - 18:45

bonjour,
un peu moins de temps au boulot, donc légèrement plus de temps à l'atelier..quoique, ça pousse dehors, alors faut "déjungler"!
Mais tout de même avancement des travaux, cockpits et coques.

D'abord le cockpit, ou plutôt travail sur le tableau de bord:
j'ai choisi de fabriquer les volants en bois (à priori sur les Riva grandeur ils sont peints en blanc). La méthode est ci dessous, avec un petit pazapa:
la colonne de direction est constituée d'un bout de tige de maillechort de 1 mm de diamètre, sur laquelle sont soudés les deux supports de volant, tirés des plaques de photodécoupe.



Le volant en lui même est constitué d'un cercle photodécoupé sur lequel sont collés deux morceaux de placage de samba (le fil du bois est orienté sur quatre parties collées entre elles). Après plusieurs essais (cyano, époxy), ce qui tient le mieux est tout simplement la colle à bois!
ponçage en forme, puis collage sur la colonne de direction (j'y ai rajouté un demi cercle en maillechort de 0.5 mm)





essai de montage d'une colonne sur le tableau de bord (j'ai rajouté deux tiges de commande, en maillechort de 0.5 mm peintes en blanc sur une partie):



la pièce de 1 centime d'euro donne une idée de la taille.

Le travail sur les coques est un peu plus habituel; j'ai cependant commencé par renforcer le bordage (1 mm d'épaisseur, poncé, ça fait pas beaucoup..) en badigeonnant par l'intérieur de la résine époxy chargée à la poudre de bois.



la suite c'est du ponçage pour affleurer la forme définitive:





Pour la suite, ça va être dans quelque temps because vacances ailleurs!
alain42
alain42

Messages : 310
Date d'inscription : 29/11/2012
Age : 59
Localisation : saint etienne

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par kangoo91 le Sam 21 Juil 2018 - 20:46

Je me vois déjà aux commandes  cheers
Laurent
kangoo91
kangoo91
Modérateur

Messages : 7472
Date d'inscription : 11/06/2013
Age : 51
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par Alain Degny le Sam 21 Juil 2018 - 20:55

La location d'un superaquarama, c'est 21 000 € la semaine. T'as toujours le N° de téléphone de Crédito, le petit bonhomme vert Cetelem?

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 17158
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par stf67 le Dim 22 Juil 2018 - 7:23

Au moins avec ces modèles là, on peut rêver sans débourser 21 000€ Very Happy

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
stf67
stf67
Admin

Messages : 5792
Date d'inscription : 12/06/2012
Age : 43
Localisation : PLOUIDER

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par alain42 le Mer 26 Déc 2018 - 18:58

bonjour à tous,
un post tous les 6 mois, ça c'est du rendement! j'en connais certains (dont j'admire le travail) dans ce forum qui sont beaucoup plus prolifiques que moi...
Quoi de neuf depuis le mois de juillet?
Remise en question quasi-totale de mon travail précédent. En effet, je n'étais pas du tous satisfait du rendu de mes coques, trop d'imperfections dans les bordés (et comme il va être verni...). Du coup je change de stratégie:
je me concentre sur une seule coque, sur laquelle je validerai au fur et à mesure les différentes procédures pour les autres futures coques. Je pense que j'ai subi un excès d'enthousiasme au début du projet, et que j'ai été trop ambitieux (surtout avec mon rendement!).
Donc retour à la case départ pour la coque:
redécoupe laser des différentes pièces de charpente, des doubles bordés (un de 1 mm d'épaisseur, le premier, puis un de 0.6 mm, la finition).
j'ai rajouté deux pièces taillées dans du rondin d'acajou, qui serviront de logement pour les feux encastrés, et que j'avais oubliés dans ma première conception.



Après les équerrages habituels, le premier bordage de 1 mm affiné par poncage, puis le second bordage de 0.6 lui aussi légèrement affiné, le résultat me convient.





En parallèle, j'ai fait quelques travaux annexes que je détaillerai dans un autre post.
Et j'en profite pour souhaiter tous les meilleurs voeux possibles à tout le staff des tôliers du forum, et à tous les membres également, sans oublier leur entourage!
alain42
alain42

Messages : 310
Date d'inscription : 29/11/2012
Age : 59
Localisation : saint etienne

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par Alain Degny le Mer 26 Déc 2018 - 23:21

Diable! On n'est pas près de faire la croisière inaugurale sur le Grand Canal.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 17158
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par Fredo le Jeu 27 Déc 2018 - 8:34

Salut Alain

Une petite question:

La partie en contre plaqué, tu va la recouvrir avec quelque chose?

Bonne journée
Fredo
Fredo

Messages : 964
Date d'inscription : 25/11/2016
Age : 39
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par alain42 le Jeu 27 Déc 2018 - 12:35

Bonjour,
réponse à Fredo:
la partie en CP est le fond de coque, c'est du contreplaqué de 4 dixièmes. Le fond va être peint, conformément aux Riva grandeur (blanc et bleu)
réponse à Maître Alain:
avec le réchauffement climatique, il y a de grandes chances que lorsque j'aurai fini ce Riva, le grand canal soit à sec (ou Venise totalement submergée, c'est selon).
Suite des évènements, d'abord une petite photo de la coque que j'ai oubliée hier:



petites travaux annexes:

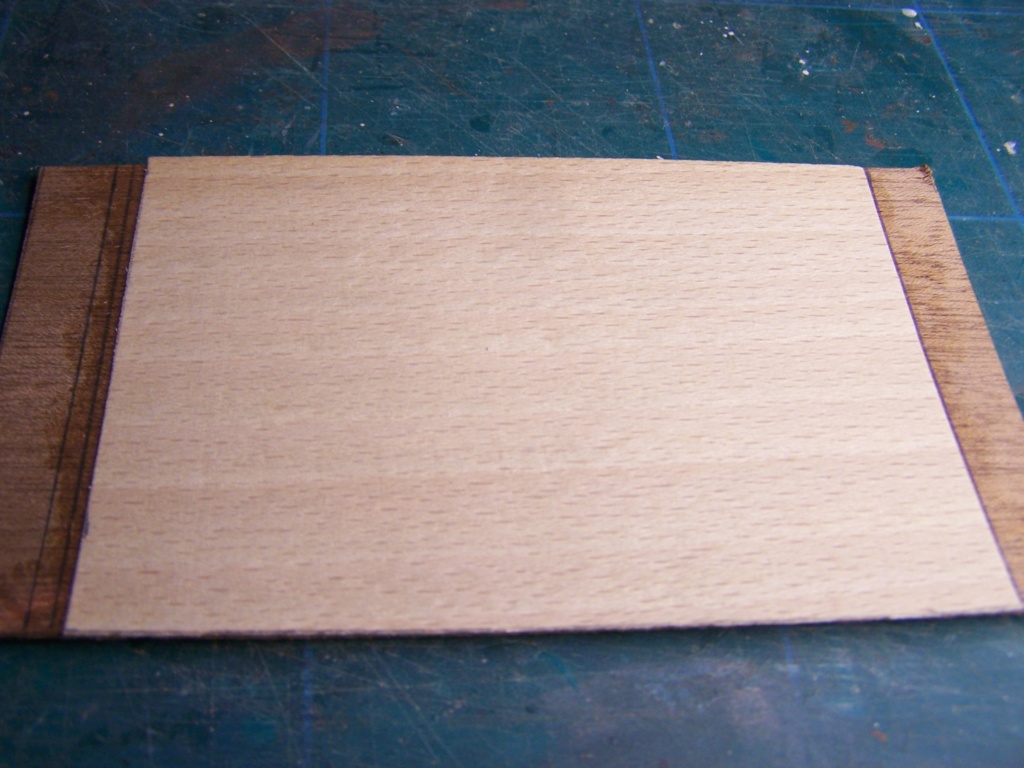

j'ai préparé les zones du pont qui seront constituées de lattes alternées acajou/bois clair. La méthode est la suivante: je contrecolle sur une planchette d'acajou de 1 mm une feuille de placage de frêne de 3 dixièmes d'épaisseur, puis je retourne voir mon découpeur laser préféré (celui là il m'a vu moult fois!) avec le bon fichier qui permet d'obtenir des lattes d'une épaisseur constante; j'ai prévu large en épaisseur par rapport au besoin, de façon à éliminer les traces de brulure du bois, inévitables avec une découpe laser; j'obtiens une série de lattes de 13 dixièmes (soit à l'échelle 1 40 mm d'acajou et 12 mm de frêne, ce qui ne correspond sûrement pas aux largeurs "Rivesques" officielles, mais s'en approche tout de même).





Par la suite, collage des lattes les unes contre les autres et sur un support en papier bristol, ponçage recto verso (pour éliminer le bristol d'un côté et le brûlé de l'autre, deux ou trois couches de vernis pour protéger en attente d'installation sur le pont, (beaucoup!) plus tard.



Préparation des arbres d'hélices:
deux tubes laiton, du feuillard laiton de 2 dixièmes recuit, roulé autour du tube, soudé puis façonnée à la forme souhaitée.





Puis présentation provisoire sur le fond de coque:



Pour les hélices, euh...on verra plus tard...il me faut trouver des hélices tripales, dans l'idéal l'une avec un pas à droite et l'autre avec un pas à gauche d'un diamètre de 9 mm...pour l'instant rien trouvé dans le commerce, donc je pense qu'il va me falloir les tourner dans le laiton, soit tailler les pales dans la masse ou tourner un moyeu et rapporter les pales...cela va être un grand moment!

travail sur les sièges:
ils ont été peints, plusieurs couches dont les dernières à l'aérographe.





Il faut rajouter sur les dossiers des sièges avant une sorte de tablette, constituée d'un cadre avec l'intérieur en cannage; le cadre est issu de découpe laser, le cannage  sort du micro grillage d'un filtre à café, teinté et collé sur le cadre, le tout vernis et assemblé au siège.







Assemblage du cockpit:
le tableau de bord est collé, la partie descente avant aussi, avec un caillebotis issu de photodécoupe, deux épaisseurs collées puis peintes en essayant de me rapprocher le plus possible d'une teinte bois.



le tableau arrière:
une planchette acajou de 6 dixièmes sur laquelle des lattes de 6 dixièmes aussi sont collées, puis ponçage à la forme et collage sur le tour de lamellé collé d'acajou.



pour finir, promis, je m'efforce d'envoyer la suite dans moins de 6 mois!
alain42
alain42

Messages : 310
Date d'inscription : 29/11/2012
Age : 59
Localisation : saint etienne

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par Fredo le Jeu 27 Déc 2018 - 17:37

Merci Alain pour ta réponse

Je savais pas que les rivas étaient peints en bleu et blanc sur les fonds.

Beau travail sur les tubes d’etambots ainsi que sur tes virures de ponts.

Une petite remarque sur tes fauteuils, de loin ,  c’est jolie !
De près , ça aurais eu besoin d’un petit peu de ponçage supplémentaire.

Bravo quand même beau travail, j’ai hâte de voir la coque finie.

Bonne continuation


Dernière édition par Fredo le Jeu 27 Déc 2018 - 20:04, édité 1 fois
Fredo
Fredo

Messages : 964
Date d'inscription : 25/11/2016
Age : 39
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par kangoo91 le Jeu 27 Déc 2018 - 19:52

cheers cheers cheers
kangoo91
kangoo91
Modérateur

Messages : 7472
Date d'inscription : 11/06/2013
Age : 51
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par Alain Degny le Jeu 27 Déc 2018 - 20:47

Ah oui, c'est chouette!

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 17158
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: RIVA superaquarama

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas
