H.M.S Victory par fredo Empty H.M.S Victory par fredo

Message par Fredo Jeu 29 Déc 2016 - 18:36

Donc me revoilà par ici pour vous montrer mon cadeau de noël.


H.M.S Victory par fredo P1000620

je vais pouvoir m'attaquer à ce magnifique modèle en m'aidant de tout les topics déjà ouvert sur ce bateau.
A.L a apporté quelques modifications dont vous avez tous déjà parler dans d'autre topics (le problème des virures pour la construction des bouteilles, les différentes pièces qui ont des problème de numéro).
Fredo
Fredo

Messages : 1314
Date d'inscription : 25/11/2016
Age : 44
Localisation : Cherbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Fredo Jeu 29 Déc 2016 - 18:51

il n'y a plus de plans de vues général dans la boite, tout est sur un cd.
ils ont aussi retravaillé certaines pièces d'accastillage.

H.M.S Victory par fredo P1000622
H.M.S Victory par fredo P1000621
H.M.S Victory par fredo P1000710
H.M.S Victory par fredo P1000623
Fredo
Fredo

Messages : 1314
Date d'inscription : 25/11/2016
Age : 44
Localisation : Cherbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Alain Degny Jeu 29 Déc 2016 - 21:30

Le CD, je suis sceptique. L'ordi et la poussière de ponçage ne font pas bon ménage.

En tous cas, tu as été gâté.

Bonne construction!

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 24991
Date d'inscription : 14/06/2012
Age : 77
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par kangoo91 Ven 30 Déc 2016 - 18:52

J'aime énormément le "avant" et "après" des pièces. Comme quoi les kits vont finir par ressembler à quelque chose.

Laurent
kangoo91
kangoo91
Modérateur

Messages : 10912
Date d'inscription : 11/06/2013
Age : 56
Localisation : Viry chatillon (91)

https://500px.com/p/kangoo91?view=galleries

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par CRI-CRI Ven 30 Déc 2016 - 18:56

Chez moi, sur le Prince, manque de bol pour le taille-mer bien mal taillé, cette anomalie bien répertoriée, apparemment antédiluvienne : l'après, qui va bien, c'est moi qui me le suis farci tout seul dans mon coin...

Alors pour la révolution culturelle dans le petit monde des kits, il va nous falloir encore patienter un peu !  Laughing
CRI-CRI
CRI-CRI

Messages : 6337
Date d'inscription : 27/06/2013
Age : 79
Localisation : Strasbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Fredo Mer 4 Jan 2017 - 11:27

Bonjour tout le monde
J'ai commencé le montage de la Victory en même temps que les réparations sur le premier Pen Duick.


Découpe de la première tôle(pardon deformation professionnel Very Happy des premières pièces en bois)
H.M.S Victory par fredo Decoup10



assemblage du couple 7 de la proue.
H.M.S Victory par fredo P1000713



Mise en place de la fausse quille sur chantier.
H.M.S Victory par fredo P1000711


Montage a blanc des couples.
H.M.S Victory par fredo P1000712
Fredo
Fredo

Messages : 1314
Date d'inscription : 25/11/2016
Age : 44
Localisation : Cherbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par CRI-CRI Mer 4 Jan 2017 - 11:34

Bonjour,

Il a l'air de bien se présenter !

Le truc un peu délicat, ça va être la taille en biseau des pièces de l'étrave, et éventuellement aussi de la poupe

Bonne continuation,

Amitiés,

Chistian
CRI-CRI
CRI-CRI

Messages : 6337
Date d'inscription : 27/06/2013
Age : 79
Localisation : Strasbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Fredo Mer 4 Jan 2017 - 11:55

Je rencontre un problème au niveau de l'étape n°4.


ils disent qu'il faut aligner les 8 courbes sur le haut du couple 31.
H.M.S Victory par fredo P1000717




on voit bien sur l'image


H.M.S Victory par fredo P1000718



et la le problème, on voit bien que ca ne s'aligne pas.
ca modifie la hauteur de 6 mm de ces dites courbes et donc modifie la forme au niveau de la voute d'arcasse(si je me trompe pas sur le terme).
j'ai regardé sur le topic de J.C Steckmeyer mais il ne l'a pas pris en compte.
es ce voulu?????

H.M.S Victory par fredo P1000719

Merci de votre aide et bon appétit.
Fredo
Fredo

Messages : 1314
Date d'inscription : 25/11/2016
Age : 44
Localisation : Cherbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Fredo Mer 4 Jan 2017 - 11:57

salut cri cri

oui ca va être sport de mettre ça en forme mais je vais pas faire comme ils disent a la lime.
je vais être un peu plus bourrin, je vais le faire a la meule!

A suivre
Fredo
Fredo

Messages : 1314
Date d'inscription : 25/11/2016
Age : 44
Localisation : Cherbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Alain Degny Mer 4 Jan 2017 - 12:33

Monte le bousin à blanc et prend une photo. Poste également une photo agrandie du texte en français et de l'image de la page "errores" (voir ton message du 29/12, 18h51), qui traite du sujet.

Sur ton message d'aujourd'hui, j'ai comparé le texte en espagnol avec la traduction française. C'est correct, c'est déjà une bonne chose.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 24991
Date d'inscription : 14/06/2012
Age : 77
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par kangoo91 Mer 4 Jan 2017 - 19:18

On voit sur l'image que les pièces 32 sont terminées en pointes.

Rapidement ça devrait donner ça, mais sent le ponçage intensif !!!

H.M.S Victory par fredo P1000710


Continues le montages "à blanc" pour voir.

Laurent
kangoo91
kangoo91
Modérateur

Messages : 10912
Date d'inscription : 11/06/2013
Age : 56
Localisation : Viry chatillon (91)

https://500px.com/p/kangoo91?view=galleries

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par CRI-CRI Mer 4 Jan 2017 - 19:48

Bonsoir,

Il est raisonnable de prévoir du "gras" de sécurité sur ce genre de pièces, mais là, c'est quand même assez confusif, une marge d'un bon tiers, ça a dû en égarer plus d'un  Crying or Very sad

Par contre, ce qui tient lieu d'allonges d'écubier à la proue, et qui est nettement plus délicat à façonner ne montre qu'un dépassement de cote rikiki, qui doit inciter à la plus grande prudence

Mon conseil : même si c'est plus long, préférer la lime à main à l'outil motorisé, on se retrouve rapidement dans le dépassement catastrophique avec les mini-perceuses utilisées à main levée en guise de fraise

Amitiés,

Christian


Dernière édition par CRI-CRI le Mer 4 Jan 2017 - 19:57, édité 4 fois (Raison : r)
CRI-CRI
CRI-CRI

Messages : 6337
Date d'inscription : 27/06/2013
Age : 79
Localisation : Strasbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par banton Mer 4 Jan 2017 - 21:45

Hola Fredo

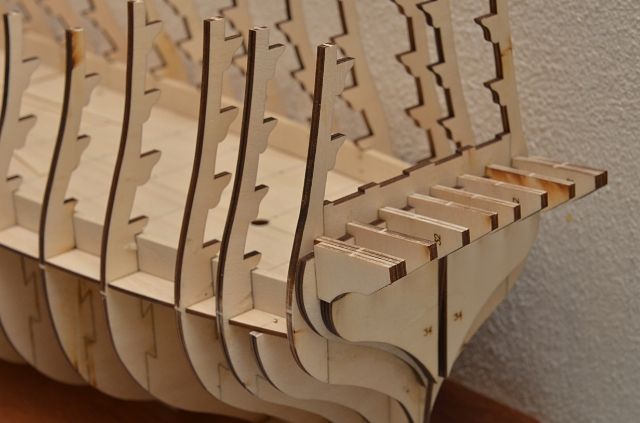

Un p'tit coup d'oeil sur cette photo et le lien qui va bien ( je crois entendre qu'il s'agit du Victory de chez A.L  )

http://forum.model-space.co.uk/default.aspx?g=posts&t=6153&p=2

H.M.S Victory par fredo 43c77bb7-2ac3-4c32-b27e-8af4c55884b2_zpsde545d4c

@+Dominique Wink
banton
banton

Messages : 3491
Date d'inscription : 16/06/2012
Age : 69
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Fredo Jeu 5 Jan 2017 - 9:40

bonjour tout le monde

merci banton pour le lien! on voit bien les pièces que je parle!(je suis pas expert en anglais mais le site et bien intéressant).

Pour alain , j'ai pris en photo le message d'erreur d'AL, et j'aurais du lire comme il faut et pas entre les lignes.
il y a donc une correction sur ce sujet!
Comme on dit: "Qui part comme un lion, finit comme un con"
mais pour une fois je suis pas parti comme un lion,  OUF!!!!

Pour Kangoo, merci pour le croquis mais du coup pas de gros ponçage en vue sur les fameuses pièces.

Et j'ai fait imprimer les plans du CD en grand ,et ça confirme la forme des pièces.
De plus,ça va être plus pratique et éviter d'avoir de la poussière dans l'ordinateur.H.M.S Victory par fredo P1000720


Les plans au format A0
H.M.S Victory par fredo P1000721


On voit que les pièces ne finissent pas en pointe

H.M.S Victory par fredo P1000722
Fredo
Fredo

Messages : 1314
Date d'inscription : 25/11/2016
Age : 44
Localisation : Cherbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Alain Degny Jeu 5 Jan 2017 - 12:25

Maintenant, c'est clair. Il faut que les pièces à rectifier suivent la ligne verte pour être en alignement avec le pont de batterie et suivre la tonture du pont. Si le kit prévoit la pose d'un morceau de pont pour couvrir ces pièces, il faut alors suivre la ligne rouge pour tenir compte de l'épaisseur du pont.

H.M.S Victory par fredo 607480p10007221rect

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 24991
Date d'inscription : 14/06/2012
Age : 77
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par kangoo91 Jeu 5 Jan 2017 - 19:21

Je suis content pour toi, parce que question poussière tu aurais été saturé  Razz

Laurent
kangoo91
kangoo91
Modérateur

Messages : 10912
Date d'inscription : 11/06/2013
Age : 56
Localisation : Viry chatillon (91)

https://500px.com/p/kangoo91?view=galleries

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Fredo Ven 13 Jan 2017 - 14:51

bonjour tout le monde
Quelques photos de l'avancement du chantier:


Collage des couples

H.M.S Victory par fredo P1000726




Mise en place du 4eme pont de batterie(si je me trompe pas)


H.M.S Victory par fredo P1000725



mise en place des bauquières(si le terme est bon)


H.M.S Victory par fredo P1000728





mise en place des barrots de pont avec quelques épontille pour rigidifier l'ensemble et supporter les tonnes de canon qui vont venir dessus Laughing
H.M.S Victory par fredo P1000724



Début de présentation du 3eme pont

H.M.S Victory par fredo P1000727

je suis pas sur de tout les termes

bonne journée a tous sous les rafales de Normandie!
Fredo
Fredo

Messages : 1314
Date d'inscription : 25/11/2016
Age : 44
Localisation : Cherbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par CRI-CRI Ven 13 Jan 2017 - 17:17

Bonjour,

Belle avancée, et travail propre, bravo  cheers

Pour tenir bien appuyés les ponts pendant la prise de la colle, il serait plus sûr d'utiliser des pinces de modéliste. Les masses de lestage peuvent se laisser soulever par un bois humide

Amitiés,

Christian
CRI-CRI
CRI-CRI

Messages : 6337
Date d'inscription : 27/06/2013
Age : 79
Localisation : Strasbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par wadone Ven 13 Jan 2017 - 19:55

Very Happy  Bonsoir Fredo,

Je suis ta construction avec intérêt, et la seule chose que je puisse dire c'est que tu construit tes proprement et très rapidement.

A+
Wadone
wadone
wadone

Messages : 234
Date d'inscription : 15/11/2013
Age : 52
Localisation : Cherbourg (50)

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Fredo Mar 17 Jan 2017 - 8:37

bonjour tout le monde

Merci cricri et wadone.Je vais avoir besoin de vous !

Avancement des travaux:

H.M.S Victory par fredo P1000731
H.M.S Victory par fredo P1000730





J'ai commencé la pose des lattes de pont.
A.L. donne des lattes en tilleul de 1*5 mais je trouvais que ça faisait un peu gros.(42 cm en vrai)
J'ai donc recoupé les lattes en 2 mais maintenant je trouve que ça fait petit sur la maquette.
Pour ce pont je pense que je vais continuer comme ça,mais je voudrais votre avis pour le pont principal.


H.M.S Victory par fredo P1000729


Merci à tous pour vos conseil et bonne journée
Fredo
Fredo

Messages : 1314
Date d'inscription : 25/11/2016
Age : 44
Localisation : Cherbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par CRI-CRI Mar 17 Jan 2017 - 9:49

Pour le lattis du pont : jusque vers 1650, c'était plutôt 40 cm de large par planche, et, ensuite, la tendance s'est faite vers un resserrement progressif vers 20-36 cm dans la décennie de 1790

Donc, ta dernière option paraît plus proche de la réalité du début du XIXe siècle, où la largeur était passée de 15 à 20 cm

Attention aussi à bien alterner les planches pour ne pas se retrouver avec des joints contigus alignés

Donc, c'est un boulot fastidieux, mis dont dépend l'aspect de ton modèle (le pont, c'est le premier objet que l'on voit d'en haut)

Pour le collage, la colle contact est préférable à la colle blanche, dont l'épaisseur risquerait de t'obliger à un méchant ponçage d'égalisation, mais il faut bien tracer le milieu du pont avant de commencer, pour ne pas partir de travers
CRI-CRI
CRI-CRI

Messages : 6337
Date d'inscription : 27/06/2013
Age : 79
Localisation : Strasbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par daniel54 Mar 17 Jan 2017 - 10:36

Fredo, je suis avec grand plaisir ton montage clair et net et bien fourni en photos ce qui en aidera plus d'un.
Un grand merci pour ce partage,
daniel54
daniel54

Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Fredo Mar 17 Jan 2017 - 20:52

Merci Daniel,des photos, je vais en mettre plein tout le long de la construction.

Merci cricri pour les infos!
Par rapport à ce que tu dis ,il faudrait que les lattes du pont supérieur soit en 1*4 pour coller au mieux (34 cm en vrai).
Pour les joints,je me trompe peux etre mais je pensait avoir décalé comme il fallait.
Si tu peux m'apporter des précisions, je suis preneur!

Merci à vous tous
Fredo
Fredo

Messages : 1314
Date d'inscription : 25/11/2016
Age : 44
Localisation : Cherbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Fredo Lun 23 Jan 2017 - 21:23

bonsoir tout le monde

Quelques photos en attendant de savoir ce que je fait sur mes lattes de pont.(je pense que je vais tout enlever pour recommencer avec du 1*4)

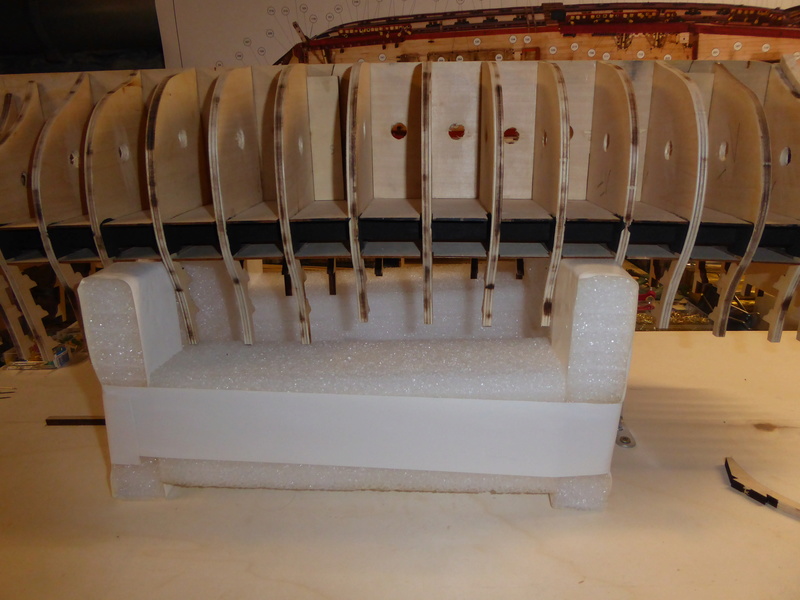

confection d'un ber pour travailler a l'envers

H.M.S Victory par fredo P1000745


premier formage de virure (méthode J.C Steckmeyer Wink
H.M.S Victory par fredo P1000747


mise en place de bloc de balsa à la proue comme a la poupe

H.M.S Victory par fredo P1000744


Ponçage, limage pour donner la bonne forme, reste encore un peu de boulot

H.M.S Victory par fredo P1000746
H.M.S Victory par fredo P1000748


Bonne soirée
Fredo
Fredo

Messages : 1314
Date d'inscription : 25/11/2016
Age : 44
Localisation : Cherbourg

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Alain Degny Lun 23 Jan 2017 - 23:41

Ben c'est très bien tout cela. Et c'est proprement fait. Bonne idée les baguettes de 1 x 4. Au 1/84e, cela respecte davantage la largeur réelle.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 24991
Date d'inscription : 14/06/2012
Age : 77
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

H.M.S Victory par fredo Empty Re: H.M.S Victory par fredo

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 24 1, 2, 3 ... 12 ... 24  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
