La LICORNE - Page 4 Empty Re: La LICORNE

Message par Marco la frite Dim 22 Juil 2012 - 11:21

Alain
Dans ce cas est ce qu'il faut commencer par le basse la fausse quille
et remonter jusqu'à la jonction avec le couple?

Dans le cas présent il faut rajouter des épaisseurs pour compenser ce vide de telle façon à avoir un joli galbe

mais comment?
Marco

Marco la frite

Messages : 3112
Date d'inscription : 16/06/2012

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Marco la frite Dim 22 Juil 2012 - 11:22

"commencer par le bas"
le correcteur automatique me joue des tours
Marco
Marco la frite
Marco la frite

Messages : 3112
Date d'inscription : 16/06/2012
Age : 76
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Jean-Marc 83 Dim 22 Juil 2012 - 11:43

Alain60 a écrit:La carène, c'est la partie immergée de la coque.

La peinture simplifie le boulot. Tu décolles tes galbords, tu refais les pointes. Tu ponces le galbord pour qu'il vienne mourir le long de la fausse quille et basta.

Il faut juste que le bordé se termine en courbe, pour que visuellement, on ait l'impression que la fausse quille est son prolongement jusqu'à la quille.

En finition bois naturel, il aurait fallu procéder de même, puis border la fausse quille avec les baguettes de 1mm, pour ne pas avoir de surépaisseur. Ce n'est pas très compliqué, mais c'est forcément plus long.

L'intérêt de la peinture, c'est que tu peux aussi border à la mode des kits, sans que les puristes te lancent l'anathème puisque "l'hérésie" sera invisible. Very Happy

Merci Maitre cheers

Je vais réfléchir a cela a tete reposé scratch

@ pluche pirat
Jean-Marc 83
Jean-Marc 83

Messages : 2830
Date d'inscription : 16/06/2012
Age : 58
Localisation : Var 83

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Alain Degny Dim 22 Juil 2012 - 12:12

Marco. Very Happy

Poser d'abord le galbord permettra à Jean-Marc de recalculer la forme de ses baguettes de remplissage, comme il l'a fait précédemment.

Refaire les pointes n'est pas un problème, si Jean-Marc a gardé les planchettes de pré-découpe des couples. Elles lui serviront de gabarit.

Toujours sur les mêmes planchettes qui ont l'épaisseur des couples, il reporte le dessin de la partie manquante, la découpe et la colle sur la tranche des couples. Avec la possibilité de renforcer le tout en collant à cheval, de chaque côté, des petites pièces de bois qui ne gêneront pas, puisqu'elles seront sous le bordé.

C'est simple le modélisme. Même l'Arsenal (à condition de commencer par le bateau de Dora l'exploratrice Embarassed clown ).

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25012
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Jean-Marc 83 Dim 22 Juil 2012 - 12:26

Pas mal le coup des gabarit cheers

Une dernière question pour ce dimanche :

Ne pense tu pas que je peux rattraper ce "galbe" avec le second bordé ?
Car la j'avais bien badigeonné les galbords de colle pour un bon maintient et je ne sais pas la réaction du MDF quand je vais décoler scratch

Bonap et bonapéro drunken

@ pluche pirat

Jean-Marc 83
Jean-Marc 83

Messages : 2830
Date d'inscription : 16/06/2012
Age : 58
Localisation : Var 83

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Alain Degny Dim 22 Juil 2012 - 12:54

Tu ne ratrapperas pas le galbe avec le second bordé. Il est trop fin et tu manqueras d'épaisseur pour le poncer en creux, pour obtenir une courbe concave.

Le MDF, c'est costaud. Il ne bougera pas et ses bords resteront propres, contrairement à un c/p dont les plis extérieurs risquent de s'arracher.

Bonne sieste pour récupérer des zapéros. drunken lol!

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25012
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Marco la frite Dim 22 Juil 2012 - 14:35

tu peux me faire un petit dessin
j'ai la comprenette un peu fatigué
le galbord qu'est ce que c'est?

quand j'essayais de compenser des erreurs de formes de couples , j'ajoutais de petits morceaux sur lesquels j'appuyais les lattes
comme j'vais fait pour la Nina

dis moi tout en langage du bas peuple terrien

Marco dans la glaise de ses sabots
Marco la frite
Marco la frite

Messages : 3112
Date d'inscription : 16/06/2012
Age : 76
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Jean-Marc 83 Dim 22 Juil 2012 - 16:06

Le galbord c'est la première latte qui se trouve contre la fausse quille et qui doit rentrer dans la rablure quand il y en a une .

La rablure c'est une fente qui délimite la forme de la coque sur la fausse quille.

En fait mon galbords (voir photos plus haut) n(aurais pas du être perpendiculaire a la fausse quille mais avoir un angle donné par la pointe du couple et aurait du être biseauter pour venir mourrir sur la fausse quille.

En résumé j'ai fait le con !! Twisted Evil

@ pluche pirat
Jean-Marc 83
Jean-Marc 83

Messages : 2830
Date d'inscription : 16/06/2012
Age : 58
Localisation : Var 83

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Marco la frite Dim 22 Juil 2012 - 16:13

Mais non Mais Noooon !!!!!
Allez c'est pas trop tard
par contre je ne sais pas la méthode que tu vas choisir pour adoucir l'angle des couples par rapport à la fausse quille

Marco entre 2 quilles (elle est facile celle-là)
Marco la frite
Marco la frite

Messages : 3112
Date d'inscription : 16/06/2012
Age : 76
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Jean-Marc 83 Ven 27 Juil 2012 - 12:13

Bonjour

Dernières infos :

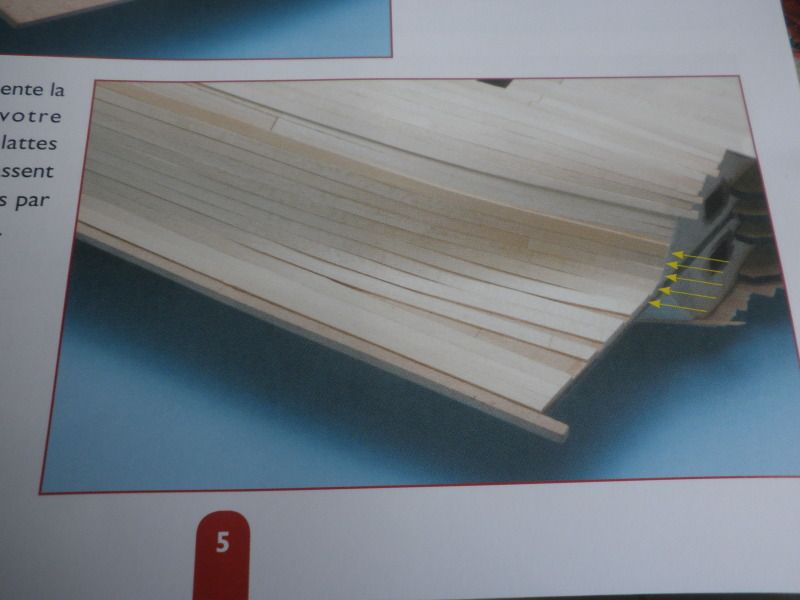

J'ai reçu les fascicules 42-43-44-45 ou l'on fait le second bordé. Donc la partie arrière de la fausse quille sera bien recouverte de lattes et l'on voit bien l'éventail dont tu parlais Alain:

La LICORNE - Page 4 P7270442


@ pluche pirat


Dernière édition par Jean-Marc 83 le Ven 27 Juil 2012 - 12:38, édité 1 fois
Jean-Marc 83
Jean-Marc 83

Messages : 2830
Date d'inscription : 16/06/2012
Age : 58
Localisation : Var 83

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Alain Degny Ven 27 Juil 2012 - 12:37

[Vous devez être inscrit et connecté pour voir ce lien]

Là, par contre, il va falloir faire des écarts. Very Happy

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25012
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Marco la frite Ven 27 Juil 2012 - 13:15

Alain explique : les écarts
Marco la frite
Marco la frite

Messages : 3112
Date d'inscription : 16/06/2012
Age : 76
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Jean-Marc 83 Ven 27 Juil 2012 - 14:28

En fait il ne faudrait pas que les morceaux manquant se fasse en pointe mais en "écarts" comme sur le croquis d'Alain.

@ pluche pirat


Dernière édition par Jean-Marc 83 le Ven 27 Juil 2012 - 16:11, édité 1 fois
Jean-Marc 83
Jean-Marc 83

Messages : 2830
Date d'inscription : 16/06/2012
Age : 58
Localisation : Var 83

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Marco la frite Ven 27 Juil 2012 - 15:35

normalement ça va être peint
quel intérêt?
Marco la frite
Marco la frite

Messages : 3112
Date d'inscription : 16/06/2012
Age : 76
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par coeurdemiel Ven 27 Juil 2012 - 16:50

re Mazrco

simplement meilleur aboutement et théoriquement fixation de cette pointe de virure au niveau d'une membrures

amicalement herve pirat
coeurdemiel
coeurdemiel

Messages : 1536
Date d'inscription : 17/06/2012
Age : 62
Localisation : 71450 Blanzy Saone/loire

http://guillemaut-coeurdemiel.blogspot.fr/

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Marco la frite Ven 27 Juil 2012 - 17:01

ok merci Hervé
Marco la frite
Marco la frite

Messages : 3112
Date d'inscription : 16/06/2012
Age : 76
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Jean-Marc 83 Mar 14 Aoû 2012 - 23:48

Bonsoir

Une petite avancée sur ma Licorne malgré mes deux mains gauche et le retapissage de la chambre de la petiote Rolling Eyes (a 11 ans elle voulait plus les petits nounours et les princesses drunken )

Donc j'ai presque fini le premier bordé. Pour Maitre Alain tu peux préparer mon redoublement car j'ai pas repris ma connerie sur la poupe je verrai au second bordé de ratrappé cela.

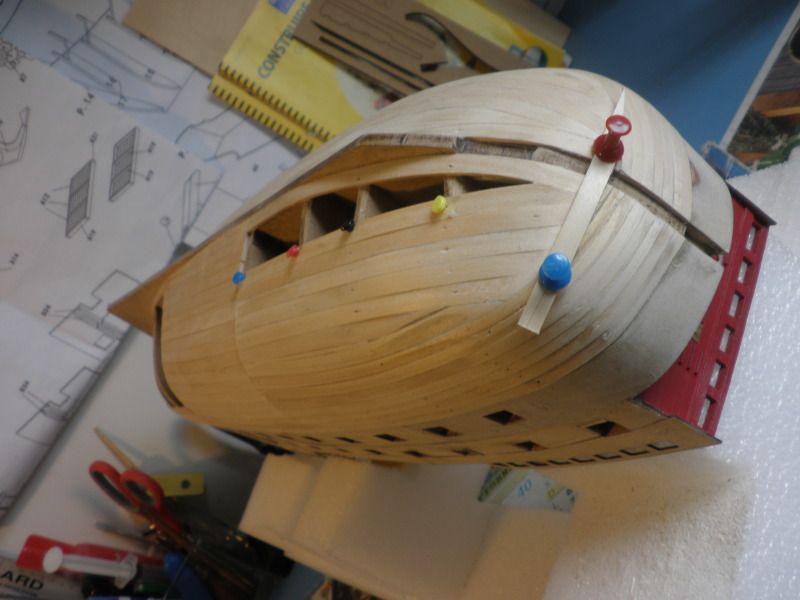

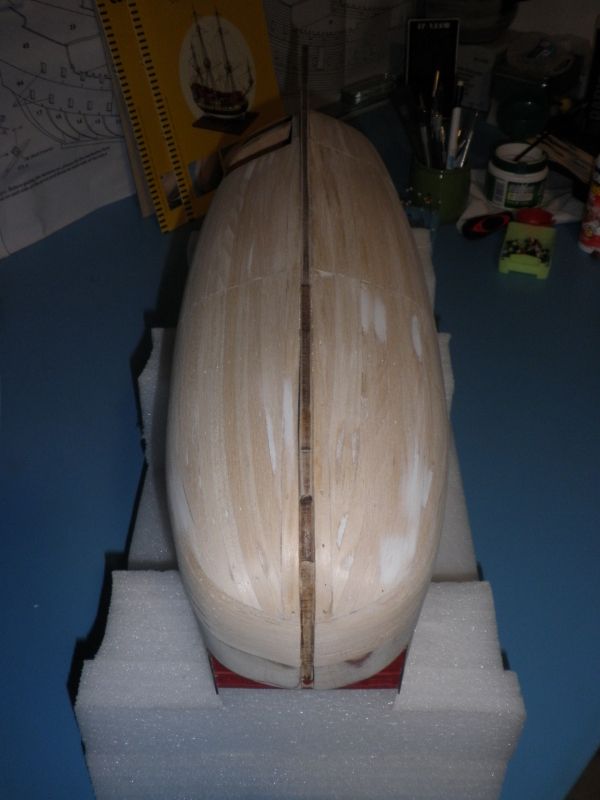

Donc en photo ce la donne ceci .

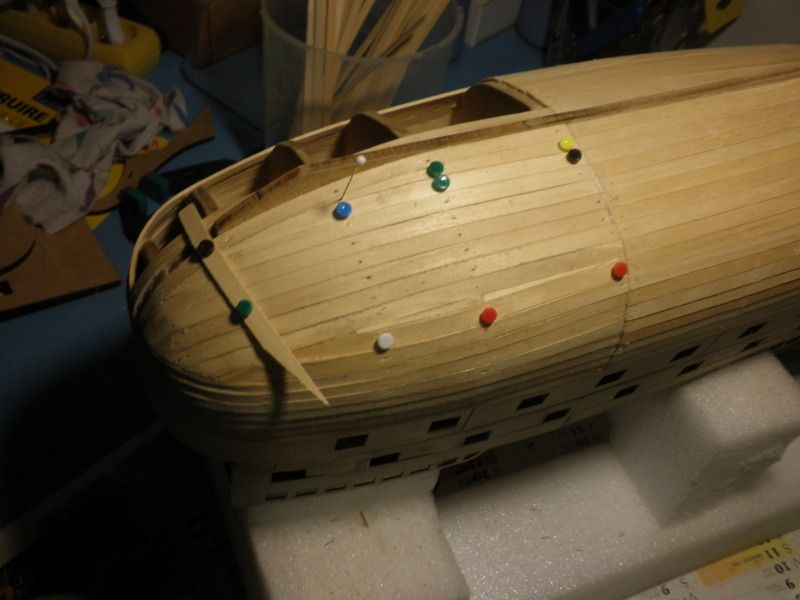

La LICORNE - Page 4 P7230422

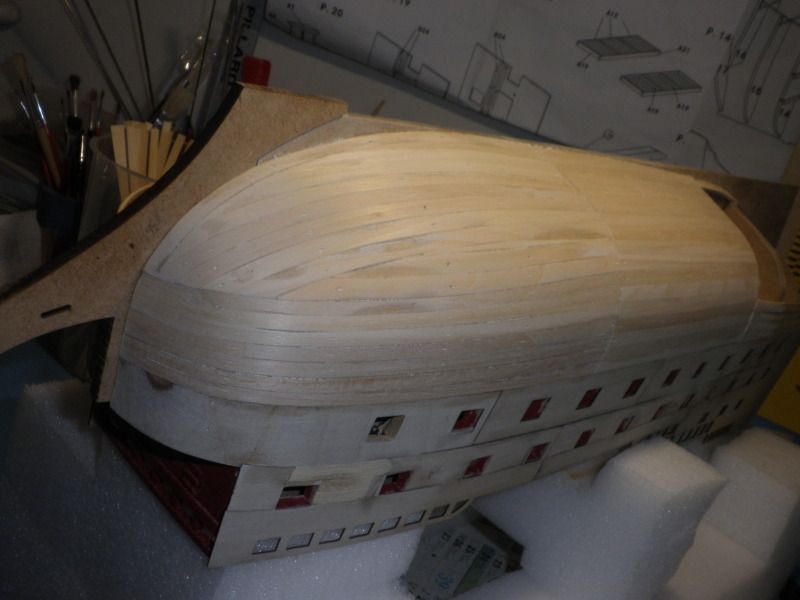

La LICORNE - Page 4 P7240424

La LICORNE - Page 4 P7240425

La LICORNE - Page 4 P7270440

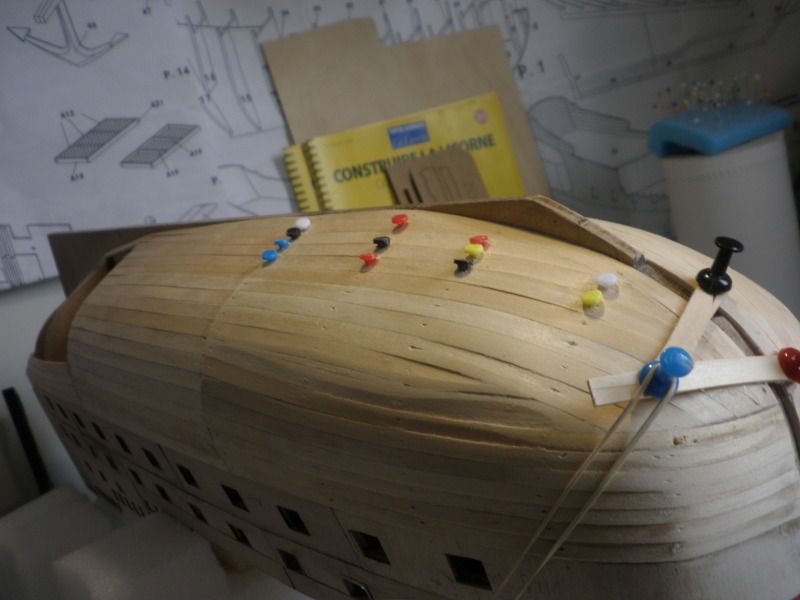

La LICORNE - Page 4 P7270441

La LICORNE - Page 4 P8140471

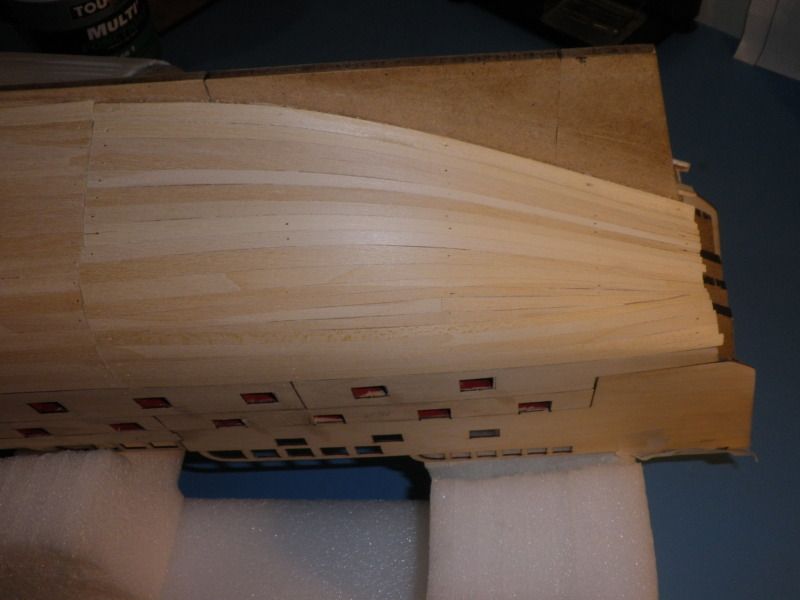

La LICORNE - Page 4 P8140472

La j'ai raté mon brochetage sur la poupe (suis vraiment un noob pour cela Twisted Evil )

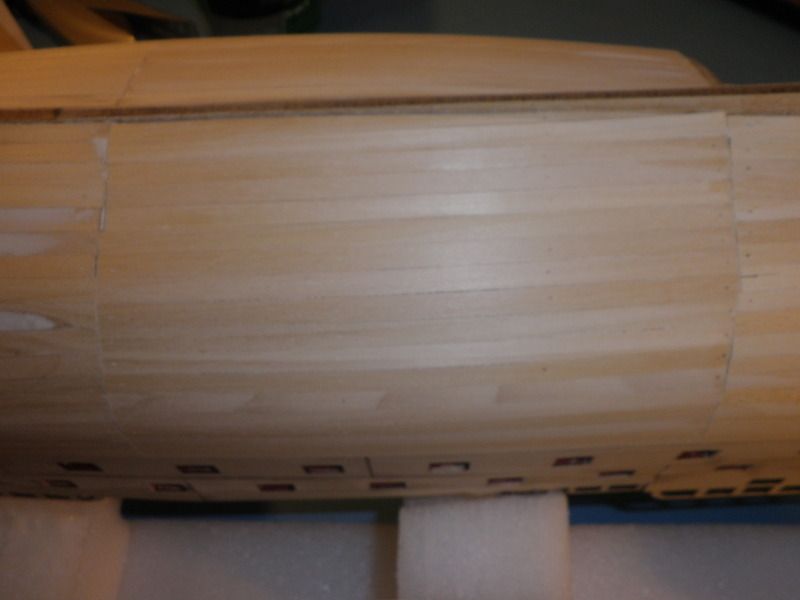

La LICORNE - Page 4 P8140473

@ tout de suite pour ....la suite geek


Dernière édition par Jean-Marc 83 le Mer 15 Aoû 2012 - 15:19, édité 1 fois
Jean-Marc 83
Jean-Marc 83

Messages : 2830
Date d'inscription : 16/06/2012
Age : 58
Localisation : Var 83

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Jean-Marc 83 Mar 14 Aoû 2012 - 23:52

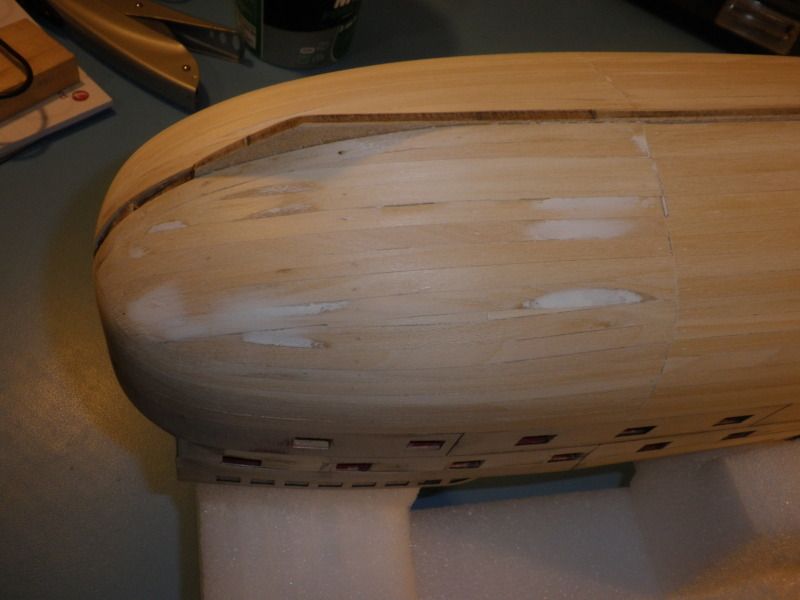

Re

La LICORNE - Page 4 P8140474

La LICORNE - Page 4 P8140475

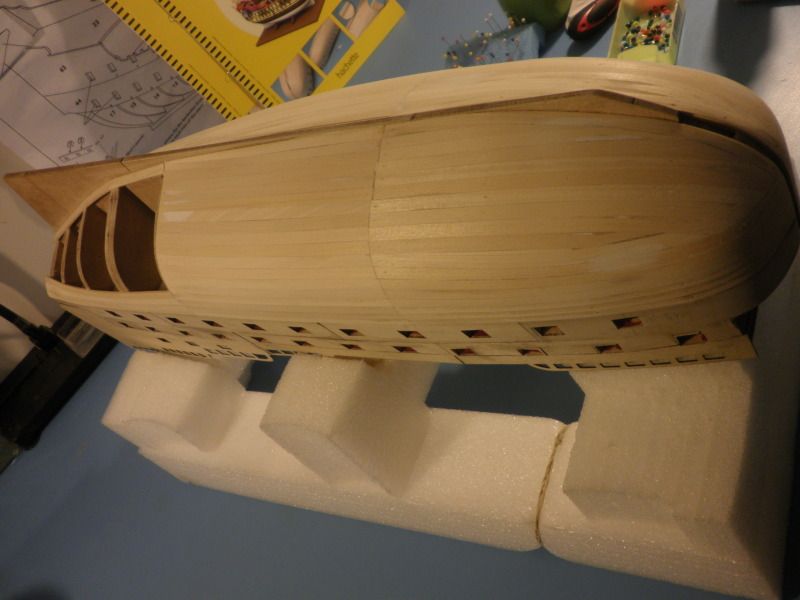

La LICORNE - Page 4 P8140476

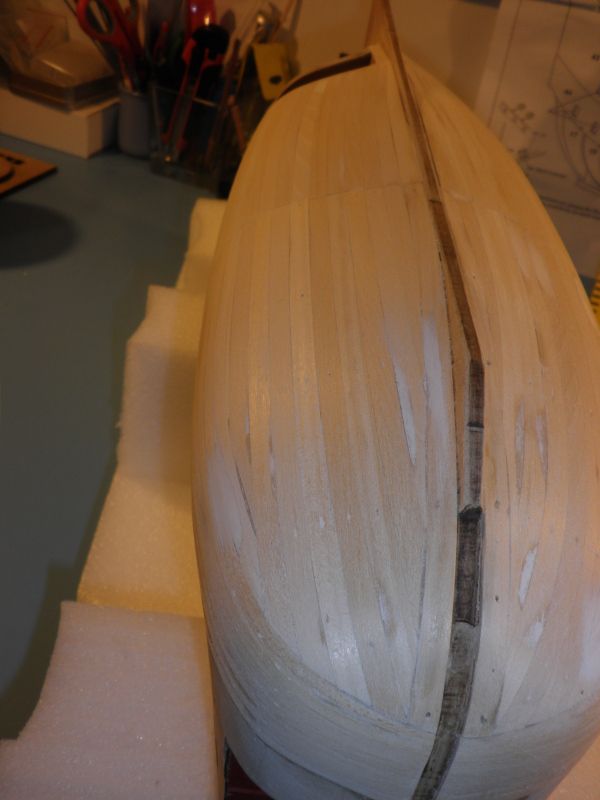

La LICORNE - Page 4 P8140477

La LICORNE - Page 4 P8140478

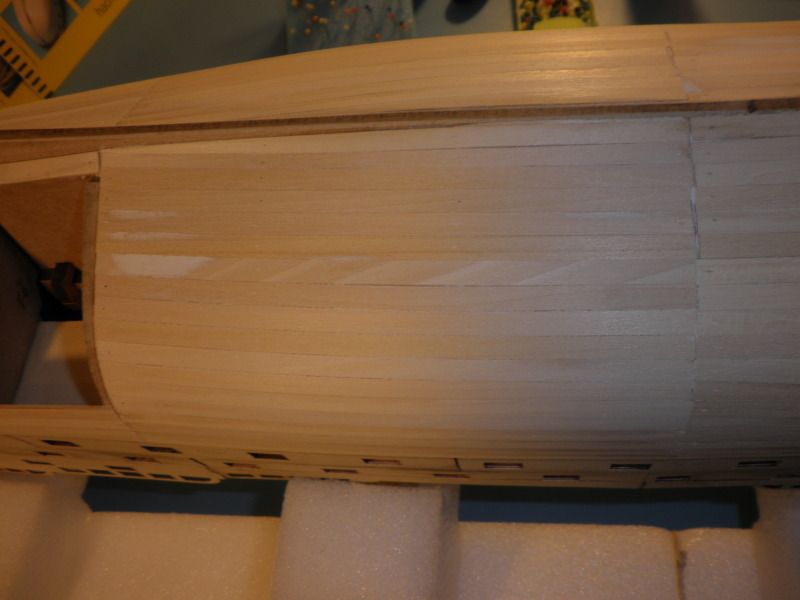

voilou manque la poupe a tribord. J'ai effectué un petit ponçage mais de la main gauche c'est chaud affraid

@ pluche pirat
Jean-Marc 83
Jean-Marc 83

Messages : 2830
Date d'inscription : 16/06/2012
Age : 58
Localisation : Var 83

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Albatros Mer 15 Aoû 2012 - 0:05

C' est pas mal tout ça.
Il y a quand même quelque chose qui m' intrigue : pourquoi toutes les virures
sont raboutées sur le même couple ? scratch
Ne serait-ce pas parce que les baguettes fournies sont de la dimension de la
brochure pour qu' elles rentrent aussi dans l' enveloppe ??? Me trompe-je ?

Dans le cas où tu ne l' as pas anticipé, faudra faire gaffe à ça pour le deuxième bordé.
Si tu l' as anticipé, Mea Culpa, What a Face je cours bien vite me cacher.
Albatros
Albatros

Messages : 824
Date d'inscription : 16/06/2012
Localisation : Vendée

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par stf67 Mer 15 Aoû 2012 - 2:15

Bon c'est vrai que hormis ces virures choquantes après un p'tit coup de masticage et de ponçage, ça à l'air plutôt pas mal... cheers

Luc à raison, anticipe bien le coup du second bordé... Par contre n'as tu pas peur que la coque se vrille en ne bordant entièrement qu'un coté et pas l'autre?

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
stf67
stf67
Admin

Messages : 5953
Date d'inscription : 12/06/2012
Age : 48
Localisation : PLOUIDER

https://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Marco la frite Mer 15 Aoû 2012 - 8:40

Stephan
le MDF est tellement épais que ça ne risque rien
c'est un vrai blockhaus
si tu voyais le poids affraid

Marco
Marco la frite
Marco la frite

Messages : 3112
Date d'inscription : 16/06/2012
Age : 76
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Jean-Marc 83 Mer 15 Aoû 2012 - 8:52

Merci pour votre soutient cheers

Oui la longueur des virures est limité par le fascicule. C'est pour cela la ou il y a les jointure ils ont doublé le couple.

Oui pour le deuxième bordé (tilleul 1 mm) il sera décalé.

Non cela ne se vrillera pas vu la rigidité du MDF et vu que toute les murailles (ou oeuvres mortes je crois que l'on dit Embarassed ) sont mises en place.

@ pluche pirat
Jean-Marc 83
Jean-Marc 83

Messages : 2830
Date d'inscription : 16/06/2012
Age : 58
Localisation : Var 83

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par pierre69 Mer 15 Aoû 2012 - 11:07

Bonjour Jean Marc ( et à tous Very Happy aussi)
Tu as bien avancé ! j'espere que mon premier bordé rendra aussi bien que le tien.Je n'ai pas eu beaucoup de temps pour avancer ma licorne, mais il ne reste que la moitié de la proue de chaque coté à finir.
jusqu'en septembre c'est mort pour finir.( aménagements de 5 placards sur mesure à faire et restauration d'une degau rabot kity...)
Bonnes vacances, et bonne continuation.
@+
Pierre
pierre69
pierre69

Messages : 93
Date d'inscription : 18/06/2012
Age : 61
Localisation : LYON 4eme

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Alain Degny Mer 15 Aoû 2012 - 12:42

Elle est très bien ta Licorne. Very Happy Les défauts du bordé disparaîtront grâce à M. Mastic, tu auras donc une surface impeccable pour la suite. Very Happy

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25012
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Jean-Marc 83 Mer 15 Aoû 2012 - 19:09

Merci a vous deux cheers

Je dis des bétises et personne ne me reprend !! geek

J'ai écrit la poupe tribord mais vu que la coque est retourné en faite c'est babord scratch
Et puis je viens de finir la partie manquante lol! donc séchage cette nuit et ponçage demain si mon poigné me le permet What a Face

Je go l'apéro @ pluche drunken
Jean-Marc 83
Jean-Marc 83

Messages : 2830
Date d'inscription : 16/06/2012
Age : 58
Localisation : Var 83

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Marco la frite Mer 15 Aoû 2012 - 19:16

Jean-Marc
Vas doucement avec ton poignet
si tu le fatigues il mettra plus longtemps à guérir
Marco
Marco la frite
Marco la frite

Messages : 3112
Date d'inscription : 16/06/2012
Age : 76
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

La LICORNE - Page 4 Empty Re: La LICORNE

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 15 Précédent  1, 2, 3, 4, 5 ... 9 ... 15  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
