Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Guillaume JARDIN le Lun 30 Juil 2012 - 12:37

stf67 a écrit:Bravo Marcel

Petite question, est ce que ta carlingue est simplement carrée sur toute sa longueur ou alors est elle entaillée?

Si oui, aurais tu des photos de détails?
désolé, mais même en relisant moult fois la question et avec les précisions d'Alain, je ne voit toujours pas de quoi il en retourne.

Parle tu de la terminaison des varangues qui, sur certains navire sont chanfreiné ou biseauté?

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par marcel47 le Lun 30 Juil 2012 - 13:47

re

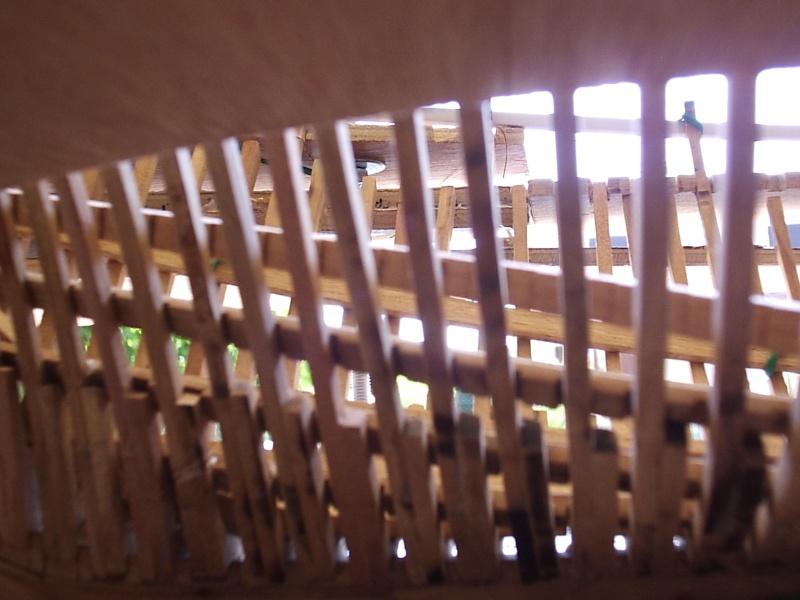

d’accord je vois ,oui les carlingues son entaillée de l'épaisseur des couples je naît pas de photo de détail mais je vais en faire





voila 2 photos mais je ne vois pas quel détaille tu veux approfondie ta question que je comprenne

marcel47

Messages : 507
Date d'inscription : 17/06/2012
Age : 60
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par stf67 le Lun 30 Juil 2012 - 21:17

Bonjour Marcel

C'est très bien comme ça, je vois ce que je voulais voir Very Happy

Je te remercie, les entailles font la largeur total du couple?

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par marcel47 le Mar 14 Aoû 2012 - 10:56

bonjour
en attendent le séchage des carlingues ,je me suis attaquée au poulies
préparation a la fraiseuse






suite au tour





la pièce 1centime d'euro



désolée les photos son flous

marcel47

Messages : 507
Date d'inscription : 17/06/2012
Age : 60
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Vinaros le Mar 14 Aoû 2012 - 11:36


Bonjour Marcel, un excelent travail.

Amitiés, Manuel.

Vinaros

Messages : 269
Date d'inscription : 18/06/2012
Age : 56
Localisation : Vinaros (Espagne)

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Guillaume JARDIN le Mar 14 Aoû 2012 - 12:18

super boulot,

pour le bois a la fraiseuse, tu devrais travailler avec un aspirateur. dans le but de mieux voir l'avancement et d'en mettre moins partout et de nettoyer...?!

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par frederic Ravinet le Mar 14 Aoû 2012 - 12:36

Beau travail Marcel !!!
et ne t'inquiètes pas pour le ménage.....Guillaume va venir t'aider !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4950
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Guillaume JARDIN le Mar 14 Aoû 2012 - 13:04

pas de problème, sa me donnera l'occasion de voir tout ceci en vrais !!!


Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par stf67 le Mar 14 Aoû 2012 - 15:56

Superbe Marcel et surtout superbe idée que de travailler tes poulies à la fraiseuse...par contre ton travail au tour je ne vois pas trop en quoi il consiste exactement scratch

C'est pour les réas??

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par marcel47 le Mar 14 Aoû 2012 - 16:20

le travail au tour c'est pour faire (attent je vais chercher le nom dans le 74 c) les rouets , pour le ménage pas de problème j'ouvre les portes les jours de grand vent et vive les courants d'air.




marcel47

Messages : 507
Date d'inscription : 17/06/2012
Age : 60
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par stf67 le Mar 14 Aoû 2012 - 16:28

Ces photos sont beaucoup plus claires... cheers

On se rend bien compte de la qualité de ton travail ... surtout à cette échelle Very Happy

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Alain Fosse le Mar 14 Aoû 2012 - 19:02

stf67 a écrit: C'est pour les réas??
Bonjour,

Beau travail, en effet. A noter que les réas étaient en bois de gayac (ou gaïac) et que l'on peut obtenir la même chose avec une section de noyer ou d'ébène.

A propos de poulies, pour le fun, je ne résiste pas au plaisir de vous montrer "la machine infernale à faire des poulies" conçue et cogitée au cours de nuits sans sommeil par mon camarade Gérad Chenivesse. Ce dernier, tarabusté par un mauvais camarade ( Twisted Evil devinez qui ), sorte de "Monsieur Plus" malfaisant, a poussé tellement loin l'automatisation qu'elle réclame un brevet de pilote pour la faire fonctionner. Du coup, il a renoncé à la commercialiser mais il n'en reste pas moins qu'elle fait des poulies superbes !


Voici, d'ailleurs la description qu'il en fait sur son site :

"Cette machine entièrement conçue et réalisée dans mes ateliers permet la réalisation de caisses de poulies de 8 à 2,5 mm de long, pour 1, 2 ou 3 réas fonctionnels.

Le matériau utilisé est ici le buis, taillé en barreau pouvant prendre place dans une broche d'une capacité de 10mm.
Une fraise de 3 mm de diamètre tournant à 10 000 tr/mn usine le profil de la poulie à partir d'un "modèle" par l'intermédiaire d'un palpeur.
la liaison entre le palpeur et la fraise se fait par l'intermédiaire d'un bras articulé dont la position va déterminer la taille de la poulie ; l'entrainement se fait par l'intermédiaire d'un moto-réducteur débrayable

Une fraise, dont le diamètre est à la valeur de la largeur du logement du réa va effectuer un mouvement de descente et de balayage ( la valeur du balayage donne la largeur de la fente du logement pour le réa ). La course verticale de cette fraise est cotrôlée par une mesure au comparateur et deux fins de course électriques.
Tout cet ensemble peut être déplacé, avec contrôle de la position par une mesure au comparateur, pour permettre la réalisation du nombre de logements souhaités.
C'est cette même fraise qui effectue le tronçonnage de la poulie.

La broche est équipée d'un plateau indexable à 4 positions pour permettre la réalisation des logements d'une part, ainsi que les encoches permettant de positionner l'estrope.

Tous les mouvements, montés sur roulements à billes ou guidage par bagues autolubrifiantes, sans jeu, sont réglables, permettant ainsi de réaliser toutes les dimensions souhaitées.
"

Et voici le résultat :



Ce mec est encore plus frapadingue que moi, mais, lui, c'est un génie ! cheers

Alain Fosse

Messages : 1860
Date d'inscription : 27/06/2012
Age : 20
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Alain Degny le Mar 14 Aoû 2012 - 21:37

Bravo à Marcel pour ses poulies et à Gérard Chenivesse pour la machine dont feraient bien de s'inspirer les joyeux fabricants de kits, dont les productions vont du médiocre au catastrophique. Very Happy

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13025
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par marcel47 le Ven 17 Aoû 2012 - 9:51

bonjour tout le monde les gens :

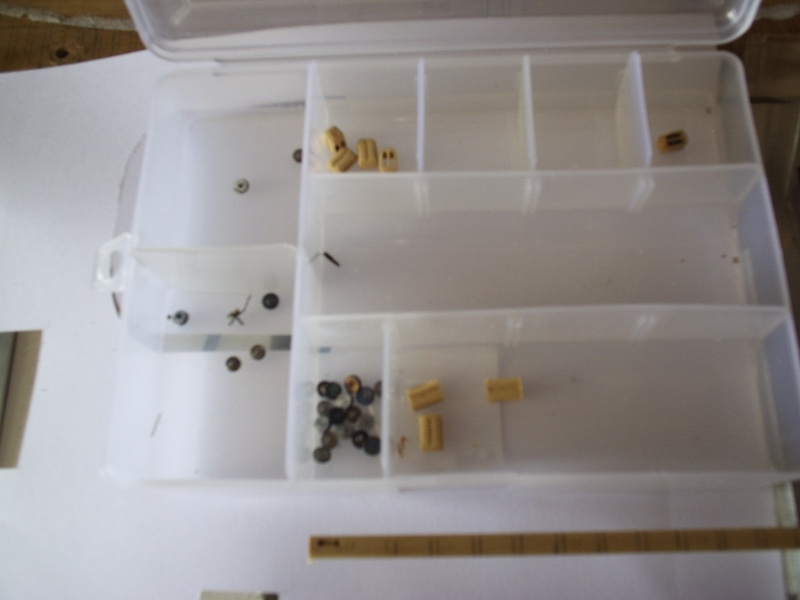

ma boite a poulies



finie la pose des (jais perdu le non ) , je vais bientôt attaquer la pose des planché du fond en érable ( vous me dite ci cet bon ou pas )







maintenant il faut que je fabrique le support pour tenir le crayon pour tracer a l'intérieur le serre-bauquière du 1er pont

marcel47

Messages : 507
Date d'inscription : 17/06/2012
Age : 60
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Alain Fosse le Ven 17 Aoû 2012 - 10:29

marcel47 a écrit: ( vous me dite ci cet bon ou pas )
Bonjour Marcel,

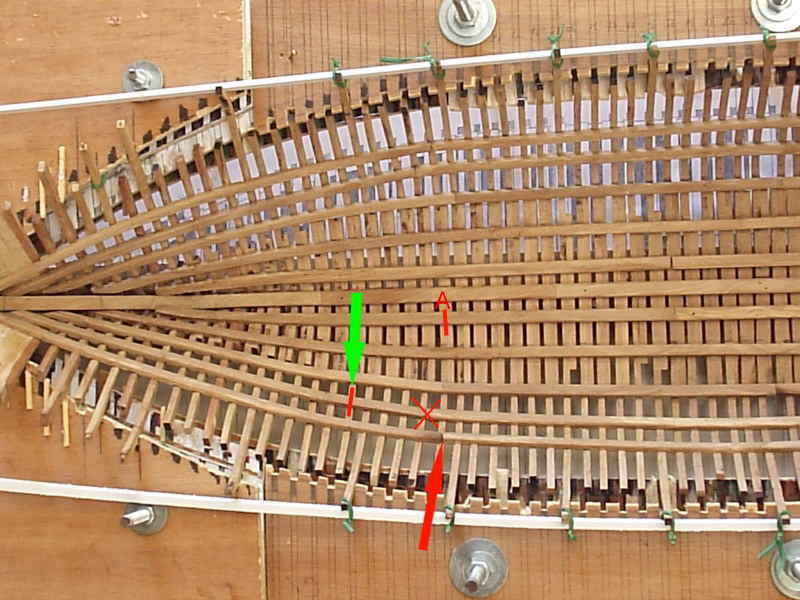

Un p'tit truc me chifonne, ce sont tes joints de vaigre. C'est tout à fait impossible de les faire chevaucher ainsi, sans même parler d'architecture navale, mécaniquement ça ne tient pas la route. No



Les joints de vaigre doivent se croiser de manière à ce qu'il existe au moins quatre virures entre deux joints placés sur le même aplomb Le vaisseau de 74 Canons - Tome 1, page 102. J. Boudriot.

Il est sympa ton Chebec, ce serait dommage... Mais à toi de voir. Mais surtout ne prends pas ça pour une critique, juste une suggestion

Si tu savais le nombre de fois où j'ai fait, défait et refait.
Very Happy

Alain Fosse

Messages : 1860
Date d'inscription : 27/06/2012
Age : 20
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par marcel47 le Ven 17 Aoû 2012 - 11:26

bonjour alain f
je ne comprend pas ce que tu veut dire je voit bien les cercle rouge que tu a fait, un petit dessin de ta part serait le bien venue pour que je comprend un peut mieux je suis désolée
jais regardée dans le 74 canons a la page que tu a dit mais je ne voit pas

marcel47

Messages : 507
Date d'inscription : 17/06/2012
Age : 60
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Alain Fosse le Ven 17 Aoû 2012 - 15:43

marcel47 a écrit:un petit dessin de ta part serait le bien venue pour que je comprend un peut mieux
Bonjour Marcel,
C'est de ma faute, je n'ai pas été assez clair.


La vaigre A et la vaigre B (et les autres) ne sont pas d'une seule pièce mais comportent des joints au milieu des couples : c'est normal. Ce qui cloche un peu c'est que le joint de ta vaigre A est à seulement 1 couple de différence du joint de ta vaigre B, alors qu'il faudrait laisser au moins quatre couples, comme sur la photo suivante (flèche verte).



Ce que veut dire Boudriot, c'est qu'il ne pourra y avoir de joint, sur ce même couple que quatre vaigres plus bas (ou plus haut), par exemple en A sur la photo.

Ceci est également valable pour le bordage des coques. J'espère avoir été moins sibyllin mais n'en suis pas si sûr.
scratch

Alain Fosse

Messages : 1860
Date d'inscription : 27/06/2012
Age : 20
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par marcel47 le Ven 17 Aoû 2012 - 17:05

je pense comprendre mais dit moi comment fait tu pour dessiner ou écrire sur les photos ,jais essayer avec adobe illustrator mais je ne peut pas l'envoyer peut tu m'expliquer
voila j'ais refais le dessin



Dernière édition par marcel47 le Ven 17 Aoû 2012 - 18:05, édité 1 fois

marcel47

Messages : 507
Date d'inscription : 17/06/2012
Age : 60
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Alain Fosse le Ven 17 Aoû 2012 - 17:27

marcel47 a écrit:comment fait tu pour dessiner ou écrire sur les photos
Bonjour,

Une longue pratique de Photoshop ou de Vector Design. Difficile à expliquer, c'est à base de manipulation de calques.

Alain Fosse

Messages : 1860
Date d'inscription : 27/06/2012
Age : 20
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Guillaume JARDIN le Ven 17 Aoû 2012 - 17:29

si ton ordinateur est sous window, tu a un logiciel de base: PAINT.

a tes pinceaux

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Alain Fosse le Ven 17 Aoû 2012 - 17:33

Guillaume JARDIN a écrit:si ton ordinateur est sous window
affraid

Alain Fosse

Messages : 1860
Date d'inscription : 27/06/2012
Age : 20
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Guillaume JARDIN le Ven 17 Aoû 2012 - 17:35

Alain Fosse a écrit:
Guillaume JARDIN a écrit:si ton ordinateur est sous window
affraid

ba quoi?

tu peu aussi faire simple !

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Marco la frite le Ven 17 Aoû 2012 - 19:57

quel magnifique travail
je suis toujours le petit garçon qui visite l'atelier du menuisier
je crois que c'est l'image qui me revient de mon enfance quand je vois ton travail
il me manque l'odeur du bois et ce serait complet
Bravo Marcel

Marco la frite

Messages : 3130
Date d'inscription : 16/06/2012
Age : 69
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par marcel47 le Ven 17 Aoû 2012 - 20:46

re
merci marco de t'est compliment , et merci a toi aussi guillaume de m'aider c'est vrais que je ne suis pas for en ordinateur , jais 2 logiciels Photoshop et illustrator mais je ne c'est pas man servir on ne ma ps apris a les utiliser

marcel47

Messages : 507
Date d'inscription : 17/06/2012
Age : 60
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Vinaros le Ven 17 Aoû 2012 - 23:17


Bonsoir Marcel, excelent travail d'arsenal.

Amitiés, Manuel.

Vinaros

Messages : 269
Date d'inscription : 18/06/2012
Age : 56
Localisation : Vinaros (Espagne)

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Alain Fosse le Sam 18 Aoû 2012 - 13:12

marcel47 a écrit:re
merci marco de t'est compliment , et merci a toi aussi guillaume de m'aider c'est vrais que je ne suis pas for en ordinateur , jais 2 logiciels Photoshop et illustrator mais je ne c'est pas man servir on ne ma ps apris a les utiliser

Bonjour,
C'st difficile de faire un tuto pour un tel logiciel. Le mieux est de s'y plonger, de patauger, de se débrouiller avec l'aide en ligne...
Cependant pour pouvoir au moins mettre du texte sur une photo ou y inclure des formes (flèches, ronds etc...) j'ai tenté - mais ai-je réussi ? - un petit pas-à-pas illustré.
Bien entendu, impossible de le mettre directement sur le forum, il y a trop de photos mais vous pouvez le consulter et l'enregistrer sur votre ordi. au format .pdf ICI

Cela peut peut-être servir à d'autres, c'est pourquoi (en guise de dernière contribution puisque je repars demain jusqu'à la fin septembre, au moins) je mets le lien également sur "Truc et astuces".

Alain Fosse

Messages : 1860
Date d'inscription : 27/06/2012
Age : 20
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: Chebec "LE REQUIN" 1750 au 1/48ème

Message par Contenu sponsorisé Aujourd'hui à 12:37


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 20 Précédent  1, 2, 3, 4 ... 11 ... 20  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
