Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Dim 17 Juin 2012 - 14:06

Bonjour à tous.

Voici une rétrospective sur le montage qui m'occupe doucement depuis les 3 dernières années.

La quille, 75 cm de bout en bout


c'est la seule pièce assemblé, il y a 5 ans, elle a pris un peu de vrille, mais a été redressée.

J'ai opté pour un remplissage des couples avec un bois tendre, ici du balsa.


une fois dégrossit et poncé, la forme de la coque est fidèle, et offre une résistance pour le plaquage.

Bordage bâbord


et tribord


confection et pose du gouvernail


Avec le recul, je me dit que cette étape aurai put attendre, car je l'ai décollé et re-collé par plusieurs reprises

Lattage du pont principal


Perçage des sabords


et des Ecubiers


Il ont reçut une feuille d'étain a l’intérieur.

En se qui concerne mon montage, les grandes ligne sont la, pour les curieux (qui n'aurai pas déjà vu le lien) je vous invite a passer sur mon blog: 74gunship.blogspot.fr
où le montage y est détaillé un peu plus en détail.


A ce jour, mon vendeur de bois n'est plus approvisionné en matière première (bois), grâce a internet, et vos conseils, je pense me rapprocher de site genre "arkowoodfrance" ou autre proposant de l'Ayous.

Pourquoi l'Ayous?
Parce que mon vendeur n'avais "que" ça en rayon, quand j'ai commencé a me fournir chez lui.

a bientôt.

Topic de référence sur un autre forum: [Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Mc Fly le Jeu 19 Juil 2012 - 8:03, édité 1 fois

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Dim 17 Juin 2012 - 14:14

avant de commencer mon alimentation avec mon avancement, je vous poste un petit problème que je rencontre

le plan:



la cloison de coltis arrive juste derière l'arrière du mat de beauprès au niveau du pont principal.

La maquette:

mon mat avant est trop en avant de presque 2 cm



La cloison devrai arriver au niveau de la baguette


Le problème est que le mat sera trop en avant pour caser tout l'accastillage entre le mat et la cloison de coltis


si je déplace ma cloison a l'avant du bloc, sa devrai me laisser la place, mais je condamne la porte qui doit s'y trouver...

il faudras que je découpe mes 2 murailles, bouche le pont, mais c'est pas grave...

je ne sais pas trop quoi faire....


HELP

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par frederic Ravinet le Dim 17 Juin 2012 - 14:18

Je connais ton travail mais c'est un plaisir de le voir à nouveau en ligne.
Je vois pour l'activation des liens !!!!!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4950
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par coeurdemiel le Dim 17 Juin 2012 - 15:07

tre Mouche ,

si j'ai tous compris , tu "devrais" déplacer ce mat de 2 cm sur l’arrière ?? mais cela t’empêche de placer correctement l’accastillage ?? ben moi je deplacerai le mat .... (si c'est possible ?)

herve pirat

coeurdemiel

Messages : 1339
Date d'inscription : 17/06/2012
Age : 55
Localisation : 71450 Blanzy Saone/loire

http://guillemaut-coeurdemiel.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Dim 17 Juin 2012 - 15:20

en fait le mat a une encoche dans la quille plus des renforts que je ne pourrai jamais refaire... si je le recule, mon mat va tomber en face de sabords dont il n'a rien a faire en face.

le pensai couper la poire en 2 en positionnant la cloison de coltis...

se ne sera pas juste, mais restera estétiquement jouable !

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par stf67 le Dim 17 Juin 2012 - 16:52

Bonjour Guillaume

Je suis désolé mais je pense que Hervé à raison, non pas pour t'embêter, mais si tu commence à bricoler tu vas trainer une casserole jusqu'à la fin et d'une, tu n'arriveras jamais à faire quelque chose de correct et de deux tu auras toujours ce sentiment de loupé.

Ok pour les renforts, mais le mât est étayé et haubané, même s'il ne tombe pas dans les renforts prévus, il tiendra en place.
De plus, comme ton pont est latté, rien ne t'empêche de défaire quelques lattes, de faire une ouverture dans le pont et d'aménager de nouveaux renfort pour ton mât.

Voilà ce que je ferais...réfléchis y et dis nous ce que tu en penses.

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Alain Degny le Dim 17 Juin 2012 - 22:01

Exactement. cheers Tu recules l'emplanture de ton mât. Twisted Evil

Tu décolles les baguettes de pont qui vont du fronteau de coltis à la position actuelle de ton mât, sur la largeur correspondant au diamètre du mât.

Tu découpes le trou circulaire au bon endroit, puis tu enfonces ton mât, à blanc.

Puis tu découpes un morceau de baguette un peu plus large que le trou. Tu enfonces un clou pour pouvoir la saisir.



Tu encolles les bords. Tu la présente longitudinalement dans le trou, puis tu la fais pivoter d'un quart de tour et tu viens l'appliquer le long du mât. Tu la maintiens en place pour qu'elle colle et sèche. Cela te fait un magnifique barrot de gaillard sur lequel viendront s'appuyer les planches de pont, taillées à la bonne longueur.

Quand plus tard, tu poseras définitivement ton mât, tu y enfonces un clou épointé aux deux bouts. Puis doucettement tu lui fait traverser le pont de batterie basse en tapant au marteau ou après avoir prépercé. Tu colles. Le Mât ne bougera pas. Very Happy


Dernière édition par Alain60 le Dim 17 Juin 2012 - 22:16, édité 1 fois

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Dim 17 Juin 2012 - 22:07

Du coup, mon mat ne se trouvera plus en face du premier sabord... mais entre les 2 premiers sabords !?

cela ne devrai pas ètre chocant!

la nuit porte conseil, et la journée de demain devrai me galvaniser de courage ....

merci a vous

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Marco la frite le Dim 17 Juin 2012 - 22:14

Entre 2 mats il faut choisir le moindre
ok je sors

Marco la frite

Messages : 3130
Date d'inscription : 16/06/2012
Age : 69
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Dim 17 Juin 2012 - 22:15

Marco la frite a écrit:Entre 2 mats il faut choisir le moindre
ok je sors

Non, c'est bon tu peut rester What a Face

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Dim 17 Juin 2012 - 22:18

Alain60 a écrit:


normalement, a cet endroit les lattes sont colles en leurs champs... l(histoire de la planchette qui tourne, je devrai pouvoir y arriver sans ...

mais au moindre soucis, je la met !

cinq clous ! (tank you)

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Lun 18 Juin 2012 - 22:29

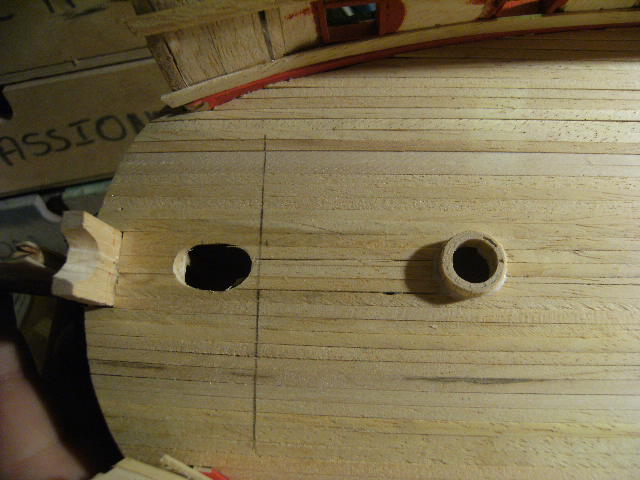

voici la réparation:

la distance tout d’abord!


c'est allé tellement vite que j'ai pas eu le temps de faire des images intermédiaire...

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par stf67 le Lun 18 Juin 2012 - 22:43

Bravo Guillaume cheers

Facile!!!

Les mains dans les poches et les doigts dans le nez Very Happy

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Alain Degny le Lun 18 Juin 2012 - 22:47

Ben voila, c'est tout beau.Very Happy Ni vu ni connu, j't'embrouille! Very Happy

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Mar 19 Juin 2012 - 7:15

Pose des lisses de plat-bord:
coté tribord




avec le petit décroché:







peinte en noir 'encre de chine'



Et le verso....







je n'ai pas d'image pour la teinte en noir de cette lisse... Il va falloir que j'y remédie se soir.

je profite de ce post, pour mettre une onzième image, j'ai plaqué le vaigrage Bâbord:



Vous noterez que le serre gouttière a été biseauté... normal, il vas se voir celui si Very Happy

a suivre:
vaigrage tribord
peinture des vaigrages

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par coeurdemiel le Mar 19 Juin 2012 - 7:42

re

super reprise du truc !!!

faire , defaire et refaire sont les joies du modelisme

amicalement herve pirat

coeurdemiel

Messages : 1339
Date d'inscription : 17/06/2012
Age : 55
Localisation : 71450 Blanzy Saone/loire

http://guillemaut-coeurdemiel.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Marco la frite le Mar 19 Juin 2012 - 11:37

Dis le petit message qui est derrière le bateau
c'est pour qui? affraid
Marco

Marco la frite

Messages : 3130
Date d'inscription : 16/06/2012
Age : 69
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par banton le Mar 19 Juin 2012 - 16:38

Hola Guillaume Very Happy

Fais nous voir tes dextérités depuis le temps que tu nous les caches Very Happy
Bonne journée
@+Dominique Wink

banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Mar 19 Juin 2012 - 19:58

Marco la frite a écrit:Dis le petit message qui est derrière le bateau
c'est pour qui? affraid
Marco

c'est de ma femme et ma fille quand elles m'avai offert la caisse a clous

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Marco la frite le Mer 20 Juin 2012 - 10:39

Elles sont sympa Very Happy
ma femme pour mon anniversaire m'a offert un moulin à poivre
je ne sais pas s'il y a un message clown
en tout cas j'ai pas eu droit à un panneau comme le tien affraid

Au fait quelqu'un sait à quoi peut servir un moulin à poivre pour un maquettiste? lol!
Marco

Marco la frite

Messages : 3130
Date d'inscription : 16/06/2012
Age : 69
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Mer 20 Juin 2012 - 10:42

Lol le cafee ne passe pas dedan?

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Marco la frite le Mer 20 Juin 2012 - 11:02

café poivré
recette exotique pour stimuler le mâle affraid

ok ok je sors

Marco la frite

Messages : 3130
Date d'inscription : 16/06/2012
Age : 69
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Guillaume JARDIN le Mer 20 Juin 2012 - 11:49

a la limite, si tu peu y passer le café, c'est que ta femme veut que tu boive un TRES bon café..?

allé j’arrête! lol !

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Neko le Dim 24 Juin 2012 - 0:41

Marco la frite a écrit:
Au fait quelqu'un sait à quoi peut servir un moulin à poivre pour un maquettiste? lol!
Marco

Euh, la dernière fois que j'ai vu un moulin à poivre... comment dire...
C'était sur une radio de ventre, et il a fallu faire une laparo à son propriétaire pour aller le rechercher car le vilain moulin ne voulait plus sortir par là où il était entré.
Utilisation déconseillée, bien sûr!
Laughing

Neko

Messages : 575
Date d'inscription : 21/06/2012
Age : 38
Localisation : Amiens

Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Invité le Dim 24 Juin 2012 - 7:40

lol! .. Marc se lâche .. Laughing Laughing ! .. mais bon, Marco tu l'as bien cherché !!!

Invité
Invité


Revenir en haut Aller en bas

Re: Le SUPERBE, vaisseau de 74 - 1/75 - 1782

Message par Contenu sponsorisé Aujourd'hui à 19:10


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 12 1, 2, 3 ... 10, 11, 12  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
