El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Lun 18 Juin - 16:31

Bonjour a tous Very Happy

Construction du San Juan Nepomuceno, Galion espagnol de 74 canons , au 1/90 de Artesania Latina dont voici la presentation .

La boite


Kit base de Artesania Latina 1/90
Documentations
Los Navíos de 74 cañones del siglo XVIII Auteur : Isidre Oliveras ( equivalant monographies de J.Boudriot )
Lennarth Petersson :Rigging Period Ship Model
Brian Lavery : Arming and fiting of english ship of War 1600/ 1815
Revista Web : historia naval espagnole :
archives :
publicaciones/documentos/biblioteca/JoseRomeroFLanda. pdf
publications /archives archeologiques navales espagnoles

Debut du montage :

Decoupes des pièces formant le montage de la coque ( couples , baux ,fausse quille )

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Montage des couples ( verification du bon alignement des couples avec la fausse quille et collage )
[Vous devez être inscrit et connecté pour voir ce lien]

Collage des renforts de mats:
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]
montage du pont de la premiere batterie
[Vous devez être inscrit et connecté pour voir ce lien]
Montage des renforts des fonds des sabords
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]
Montage du fourcat de Proue
[Vous devez être inscrit et connecté pour voir ce lien]


Montage de la voute de Poupe
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]


Prevision :

Réalisation du pont de la 1ere batterie


@+Dominique   Wink


Dernière édition par banton le Lun 17 Juil - 22:37, édité 5 fois
avatar
banton

Messages : 2436
Date d'inscription : 16/06/2012
Age : 63
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par frederic Ravinet le Lun 18 Juin - 16:33

Merci Dominique de te donner toute cette peine pour tous les membres ici présent qui adorent ton travail !!!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.
avatar
frederic Ravinet
Admin

Messages : 5033
Date d'inscription : 12/06/2012
Age : 62
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par domdebe2000 le Lun 18 Juin - 16:40

Chouette cheers le rev'là drunken cyclops
avatar
domdebe2000

Messages : 765
Date d'inscription : 16/06/2012
Age : 58
Localisation : Comblain la tour - région liégeoise - Belgique

http://domdebe2000.over-blog.com

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Lun 18 Juin - 16:50

frederic37 a écrit:Merci Dominique de te donner toute cette peine pour tous les membres ici présent qui adorent ton travail !!!!

domdebe2000 a écrit:Chouette cheers le rev'là drunken cyclops

Hola les hommes Very Happy

Comme vous le savez tous , j'aime rester modeste mais mon ego s'en ressentirait , alors je vais faire le necessaire pour etre a jour cette semaine Very Happy lol!

Bonne journée

@+Dominique Wink
avatar
banton

Messages : 2436
Date d'inscription : 16/06/2012
Age : 63
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Lun 18 Juin - 17:02

edité



Dernière édition par banton le Lun 17 Juil - 22:41, édité 1 fois
avatar
banton

Messages : 2436
Date d'inscription : 16/06/2012
Age : 63
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Lun 18 Juin - 17:05

edité


Dernière édition par banton le Lun 17 Juil - 22:42, édité 1 fois
avatar
banton

Messages : 2436
Date d'inscription : 16/06/2012
Age : 63
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Lun 18 Juin - 17:08

edité


Dernière édition par banton le Lun 17 Juil - 22:43, édité 1 fois
avatar
banton

Messages : 2436
Date d'inscription : 16/06/2012
Age : 63
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Lun 18 Juin - 17:16

Bonjour a tous

Realisation du pont de la 2ème baterie :

Petite amelioration esthétique de ce pont , lui donnant son apparence reelle

Découpe des lattes formant le 2ème pont (29)

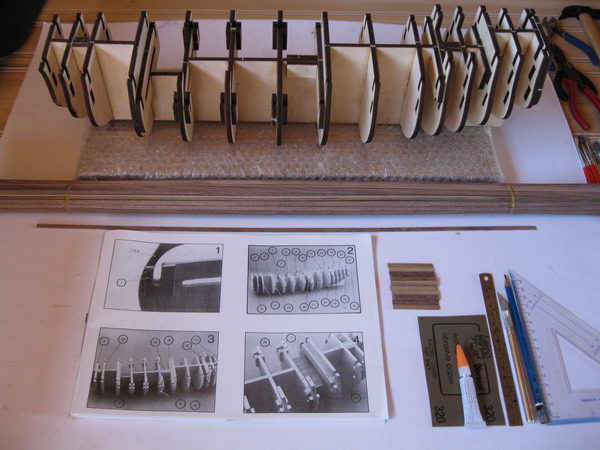

[Vous devez être inscrit et connecté pour voir ce lien]
