Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 1:32

Bonjour a tous

Suite du montage

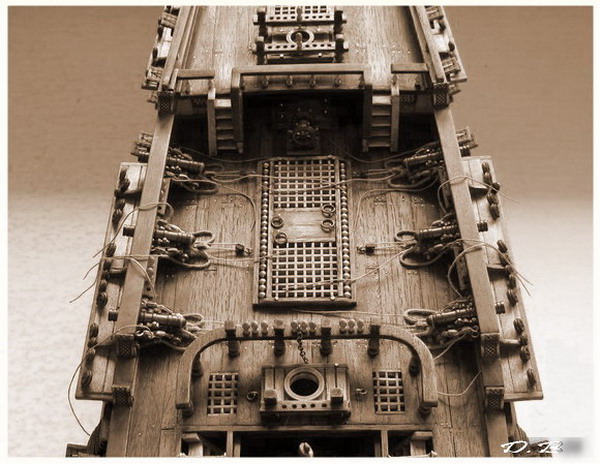

Mise en place des batteries de canons du Guaillard Arrière.

Nota : meme disposition qu'anterieurement .





















Prevision :

Greement : bouts lovés/ manoeuvres libres

A suivre
@+ Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 1:36

Bonjour a tous

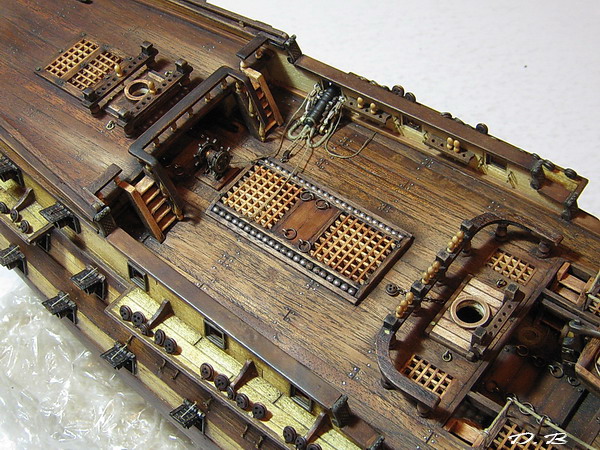

Guaillard Arrière :

Greement des canons
: bouts lovés , manoeuvres libres , canons " armés "
Nota : ne mettant aucunes figurines , il serait ilogique de trouver les manoeuvres " souquées "





















Nota : la Dunette ne sera pas " armée "


Prevision :


Realisation des porte-hamacs / hamacs ( non inclus sur le Kit )

A suivre
@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 1:38

Bonjour a tous

Pour terminer les instructions du manuel ( 1ere partie ) , effectuer les 2 operations suivantes :

Poupe :
1/ Mise en place de 2 poulies de manoeuvre
2/ Perçage de l'orifice de 1,5 mm ( manoeuvre courante .)





Realisation des ancres





Prevision :

Etude/realisation des porte-hamacs/hamacs
A suivre
@+Dominique  Wink


Dernière édition par banton le Ven 24 Juin 2016 - 22:19, édité 3 fois

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 1:39

Bonjour a tous

Realisation des batayoles ( porte-hamacs)







Essai /controle de mesure ( posterieurement seront fixés sur le plat-bord des passe- avant )





Prevision :

Realisation des 30 batayoles composant les 2 porte-hamacs des passe-avant .

A suivre

@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 1:41

Bonjour a tous

Realisation des chandeliers ou batayoles

utilisation d'agrafes plate de 1mm de largeur .



Le tout formé ( partie annelée ) mettre a dimention la 2eme extremité .

Prevision :


Ponçage et finition des batayoles .

A suivre

@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 1:42

Bonjour a tous

Avant mise en place des batayoles realisation des rainures d'emplacement de celles ci a l'aide d'une gouge puis d'une scie .
Intervalle : 15mm


Montage/controles : hauteur/perpendicularité/parallelisme de chaque batayole avant collage / collage cyano .







Prevision :

Montage du porte-hamacs

A suivre
@+ Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 1:45

Bonjour a tous

Mise en place des batayoles
( 11 / 15mm )sur chaque plat-bord .









Realisation du filet .

tule noir : 15 x 7 x 13 x 150 ..
Baguette de recouvrement : 3 x 0,60 x 150 mm ( 2 par filet )
Nota : tule inserré /collé entre 2 baguettes




Mise en place du filet





A suivre

@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 1:49

Bonjour a tous

Suite du montage

Greement du filet

unir l'extremité du filet a la ralingue utilisant aiguille /fil a coudre

















Prevision:

Idem du coté Tribord

A suivre
@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 1:51

Bonjour a tous

Realisation/montage du porte-hamac coté Tribord

Idem





















Prevision:

Realisation des hamacs
Estude/montage des porte-hamacs plat-bord Guaillard Arrière

A suivre

@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 1:57

Bonjour a tous

Etude de montage du filet de protection d'artillerie ou a usage de porte-hamacs niveau Guaillard Arriere .

hauteur reelle de 63cm



Realisation des chandeliers du filet de protection ou porte-hamacs

Mesures correctes :
.......... :7x5x7
Hauteur:7x1/90= 63cm
Largeur :5x1/90= 45cm

Utilisation d'agrafes pour la realisation .
Terminer par ajuster/ poncer/mesurer/couper :



Realisation des chandeliers/filets du Guaillard Arrière .

Mesures rectifiées des chandeliers
6 x 5 x 6
6 x 1/90 = 54 cm hauteur
5 x 1/90 = 45 cm largeur

Nota :ce filet avait 2 usages :

1/ de servir de protection contre les tirs enemis au niveau des batteries d'artillerie ayant en son interieur un deuxième filet remplis de vieux cordages enroulé en " saucisson "

2/ ou a usage de porte-hamacs en temps de paix ( Source : Archives archeologiques espagnoles ).


















Prevision:

Realisation des hamacs

A suivre

@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:03

Bonjour a tous

Confection des hamacs ou " coy's "

1/ tissus de coton blanc
2/ melange thé/café ( teinte )
3/ colle a bois diluée ( eau )

Preparation :

1/Couper le tissus a convenance
2/teindre ( café/thé ) .
3/Avant sechage passer ce tissus humide dans un bain de colle a bois diluée .
4/ secher
5/ calculer la hauteur /longueur ( epaisseur )
6/ reporter au crayon la mesure sur le tissus durcis ( bandes )
7/ couper
8/enrouler
9/coller l'extremité
10/ controler la hauteur/epaisseur
11/ mettre en place

Nota :
1/ la stature moyenne des marins de l'epoque etait comprise entre 1,50/1,70mts , les hamacs doivent etre calculés en fonction de cette information .
De forme generale ( Vaisseau de Ligne espagnol XVIII ) les " coy's " ou hamacs etait enroulés sur leur longueur .
2/Ceux disposés sur les plat-bords du Guaillard Arrière sont doublés sur leur moitié puis enroulés .
3/ Sur ce modèle la totalité des 280 hamacs reglementés ne sera représentée . ( plat-bord Guaillard Avant/ Dunette ) sinon qu'une partie .





















Prevision :

Realisation des " lonas " ou toile de recouvrement des porte-hamacs

A suivre
@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:05

Bonjour a tous

Confection des " lonas embreadas " ( toiles impermeables ou couvre-hamacs )

Utiliser a cet effet du papier " patron de couturière " facil d'emploi .



Après découpe , froisser et ajouter 2 ralingues


Ajuster / coller commençant par la partie interne prenant comme base la rambarde du porte-hamac .




Cette partie collée faire de meme du coté exterieur , la ralingue devant passer en dessous des anneaux des chandeliers





Regrouper les coins / coller




Amarer les relingues / peindre la toile .
Cette lona etait impregnée d'un " bréa " a base de resine vegetale ( arbre ) d'un ton brun noiratre d'un aspect un peu satinée .
Le cas present noir anthracite .

Essais de tonalité de peinture



Prevision
:

Idem porte-hamacs du Guaillard Arriere / ton final de l'ensemble

A suivre
@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:08

Bonjour a tous

Realisation / mise en place des lonas du Guaillard Arrière .

Idem a l'anterieur





















A suivre
@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:11

Bonjour a tous

Suite du montage





















Prevision:

Afiner quelques details ( peinture/ patine des lonas ) etc...
Ce modele ne comportera pas de porte-hamacs aditionnels ( Guaillard Avant / Dunette ) libre a l'exécutant le choix de les faire .

Se conclus la 1ére etape du montage .

Deuxieme partie :

Greement :

Realisation du Mat de Beaupré .

A suivre

@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:13

Bonjour a tous

Mat de Beaupré

1/ Tourner en forme conique le bout-dehors ( voir plan )
2/ Realiser les hanches de Beaupré



2/ Realisation des taquets / arc boutant double /et chaumard .



Detail



Disposition d'une rousture

Nota : libre a l'executant le choix des couleurs des cordages ( Kit : marron ) le cas present noir .



Greer cap de mouton ( 3.5/5 ) et moques



Detail



Prevision:

Mise en place de l'arc boutant double /pitons/poulies de manoeuvre

A suivre
@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:16

Bonjour a tous

Realisation de l'arc boutant de martingale / mise en place ainsi que pitons/ poulies de manoeuvre .



Details









Positionnement







Prevision:

Centrage/mise en place / greement du mat

A suivre

@+Dominique : Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:19

Bonjour a tous

Montage du Beaupré

Nota : Le kit ne prevoit aucune couronne ou braie ( metal/bois ) au passage de cloison frontale entre poulaines .

Une couronne de cuivre ( 8 / 10 ) a été installée partie inferieure du mat avant montage ( etancheité mat /cloison )

Montage/centrage/collage







Controle des angles ( 26º / 90º )







Montage des apotres et poulies de manoeuvre fixe









Prevision :

Liure de Beaupré
Manoeuvres fixes

A suivre
@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:21

Bonjour a tous

Matelotage :

Liure de Beaupré

Nota : Cordage Kit 0,5 marron

Cordage utilisé : 0.8 noir coton















Prevision :

Greement des manoeuvres fixes ( tendeurs/drisses )

Bonne journée a tous
@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:24

Bonjour a tous

Manoeuvres fixes  .

1/ Mise en place des bossoirs amure du mat de Misaine ainsi que les rides des sous-barbes
Nota : ces rides doivent etre " fourrées "  a leur base .









Greement des bossoirs / mise en place de la Martingale ( double)













Prevision :

Realisation des Mats et huniers .
A suivre
@+Dominique    Wink


Dernière édition par banton le Mar 7 Avr 2015 - 0:46, édité 1 fois

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:30

Bonjour a tous

Avant la realisation des mats et huniers , afin de respecter l'ordre chronologique du montage , realisation de la Civadière /Contre Civadière .
Description :

Jusqu'à la fin du XVIIIème siècle, le mât de beaupré portait la vergue de civadière et celle de contre-civadière avec leur voile respective. Puis, les voiles furent supprimées, mais la vergue de civadière fut conservée pour servir à maintenir le bout-dehors du mât de beaupré.

La voile de civadière présente deux particularités :
Au début du XVIIème siècle, elle était percée de deux trous dans sa partie inférieure sur les cotés. Dans la moitié du XVIIIème siècle, un troisième trou dans son milieu inférieure fut aménagé. Ces trous étaient cousus ou entourés d'une mince ralingue en cordage. Ces orifices laissaient passer les paquets d'eau de mer en cas de mauvais temps car cette voile est trés basse.

La voile civadière postérieure à 1680, possèdent des bandes de ris croisées qui remplissent la même fonction que les trous. Grâce à ces ris, les marins amenaient la voile en biais, c'est-à-dire qu'il la réduisaient du coté du vent afin qu'elle n'entre pas en contact avec la surface de la mer.


Retenues des marchepieds

Marchepieds

Montage des poulies de balancine


Realisation de la Contre-Civadière





A suivre

@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:33

Bonjour a tous :

Realisation du mat de Misaine :

Partir d'un rondin de 10 mm de diametre lui donnant une forme conique se basant sur les cotes du plan .
Realisation des " jumelles "
Mise en place des jotteraux , taquet et roustures .



Forme arrondie de chaque " jumelle "







Prevision :

Realisation de la hune

A suivre

@+Dominique Wink


Dernière édition par banton le Ven 10 Aoû 2012 - 4:34, édité 1 fois

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:34

Bonjour a tous

Realisation des hunes et baux de Misaine et Grand Mat ( les 2 sont identiques )

Dimensions/ formes conforme au plan de montage .





Prevision :

Realisation des piliers/lisses de hune - vieillissement des ensembles .

Realisation de la hune/ baux d'Artimon .

A suivre

@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:35

Bonjour a tous

Realisation de la hune d'Artimon et baux

:

:

Prevision :

Mise en place des baux/ piliers / main courante

A suivre
@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:37

Bonjour a tous

Realisation de la hune et baux d'Artimon
Realisation/mise en place des rambardes ou main-courante
Vieillissement de l'ensemble

Nota : la realisation de ces hunes reste simple quand aux details ( libre a l'executant de les ameliorer - cales de plancher recto/verso - preceinte - colonettes )

Les Vaisseaux de 1ere Ligne espagnole n'etaient munis de filets sous les main-courantes des rambardes des hunes .













Prevision

Afiner les colonnettes / hunes
Realisation des premieres parties base du Grand Mat / Artimon

A suivre

@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:44

Bonjour a tous

Premiere partie du mat de Misaine

Assemblage du bas-mat / hune/ poulies de manoeuvre



Principe de fonctionnement / realisation des " coins " d'étancheité entre bas de mat et pont principal :
( archivo arqueologico español )


Amelioration du Kit :







Greement de la civadière et Contre-civadière












Prevision :

Idem pour les mats " Grand-mat / Artimon

A suivre

@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par banton le Mar 19 Juin 2012 - 2:45

Bonjour a tous

Realisation de la "llave de cuñas" ou lit de braie

Nota : l'utilisation de braies substituant un peu plus tard ce systeme de coins .







Prevision:

Afiner les details / mise en place

A suivre

@+Dominique Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: El San Juan Nepomuceno 1/90 Artesania Latina ( Terminé )

Message par Contenu sponsorisé Aujourd'hui à 12:59


Contenu sponsorisé


Revenir en haut Aller en bas

Page 6 sur 28 Précédent  1 ... 5, 6, 7 ... 17 ... 28  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
