Re: LA Pinta AL

Message par michael Gloaguen le Mer 7 Aoû 2013 - 10:31

toujours sur abebooks je l'ai trouvé a  21,38 + 9,80 de frais de port.
Mais que vaut celui de notre trés estimé Wolfram:
http://www.ebay.fr/itm/Gebundenes-Buch-Die-Schiffe-des-Christoforo-Colombo-1492-Wolfram-zu-Mondfeld-/111004464891?pt=Sach_Fachb%C3%BCcher&hash=item19d861b6fb
Merci a tous

michael Gloaguen
Modérateur

Messages : 4263
Date d'inscription : 14/09/2012

http://ar-laeres.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par Alain Degny le Mer 7 Aoû 2013 - 10:41

Kenn' ich nicht. Mad

Mais en principe ce que fait Wolfram (Prinz) zu Löwenstein-Wertheim-Freudenberg-Mondfeld, comme son bouquin sur les boutres, est bien.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14436
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par yofloema le Mar 3 Sep 2013 - 20:07

Bonsoir à tous,

les températures commençant à doucement baisser (tout doucement), je me remets moi aussi sur le chantier de la pinta.

Avec la mise en place de quelques cordages, ne sachant pas trop si ceux-ci paraissent très réaliste je vous soumet ma tentative.

Merci pour vos retours

avatar
yofloema

Messages : 477
Date d'inscription : 28/12/2012
Age : 47
Localisation : Arles

http://screenspassion.blogspot.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par Alain Degny le Mar 3 Sep 2013 - 21:34

Ils sont très bien , sauf que...

Les manœuvres tournées autour des cabillots doivent pouvoir être utilisées sans manutention préalable. Les cordages sont tournés et tout ce qui constitue le garant est coincé par la tête des cabillots et retombe librement sur le pont.

Tes loves sont très bien, mais en plein milieu du passage, là ou l'échelle débouche sur la toldilla. Idéal pour se jambonner.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14436
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par yofloema le Mar 3 Sep 2013 - 21:56

Merci pour ces précisions et remarques Alain mais en fait il n'y a pas de cabillot sur la barrière (je ne pense pas que ce soit le bon terme) j'ai donc essayé de trouver un système à peu près cohérent.
Si Mickaël passe par là un petit cours de matelotage sera le bienvenue. A moins que je positionne des cabillots mais je ne sais pas si ce sera cohérent vis à vis du navire.

Pour les loves tu as raison mais ils sont collés et le risque de dégâts est trop grand pour rectifier ça
avatar
yofloema

Messages : 477
Date d'inscription : 28/12/2012
Age : 47
Localisation : Arles

http://screenspassion.blogspot.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par Alain Degny le Mar 3 Sep 2013 - 22:18

Pour l'instant ne touche pas aux manœuvres. Attend que le mât soit en place, on verra mieux ou elles doivent être tournées.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14436
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par yofloema le Mer 4 Sep 2013 - 6:54

Ok après étude du plan de montage il semble qu'il y ai très peu de manœuvres qui arrivent sur cette barrière. À première vue, elle s ne concerneraient que les voiles et je ne les mettrai pas.
avatar
yofloema

Messages : 477
Date d'inscription : 28/12/2012
Age : 47
Localisation : Arles

http://screenspassion.blogspot.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par michael Gloaguen le Mer 4 Sep 2013 - 16:22

Bonjour a tous,
je vois que le chantier de la Pinta est repartie .cheers .
Alors pour ce qui est des manoeuvres ,il faut agir par logique .
Est-on au port? Apparemment nous avons saisi l'ancre pour un long voyage :donc non.
Nous sommes donc en mer et là nous avons un probléme avec le lovage en galette .
Ne jamais oublier qu'un navire tangue et roule.C'est pourquoi à la mer les manoeuvres sont sur cabillots.
Maintenant nous n'avons pas de voiles.Ca se complique.
Le navire est à la mer ,mais a mis en panne.La mer est calme.
Il s'agit peut être d'une inspection de l'Amiral de la Flotte  .D'ou le lovage en galette et le manque de voiles qui devraient être ferlées sur vergues.
Voila mon Yo.A toi de jouer.

_________________
le courage ce n'est pas d'aller en mer.     c'est d'y retourner....





avatar
michael Gloaguen
Modérateur

Messages : 4263
Date d'inscription : 14/09/2012
Age : 50
Localisation : Penmarc'h,Pays bigouden

http://ar-laeres.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par yofloema le Mer 4 Sep 2013 - 16:36

Bonjour Michael et merci,

Je vais donc choisir l'option inspection de l'amiral et voiles ferlées.... et là je suis pas sortie de l'auberge cheers
avatar
yofloema

Messages : 477
Date d'inscription : 28/12/2012
Age : 47
Localisation : Arles

http://screenspassion.blogspot.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par Alain Degny le Mer 4 Sep 2013 - 16:41

Par tradition, on présente les caravelles sous voiles. La grand-voile carrée avec sa partie basse amovible formant "bonnette", les croix castillanes donnent leur personnalité à ces bâtiments.

Les voiles ferlées avec chemise et chapeau, c'est la grande mode au XIXème siècle. Pas au XVe.

DONC TA PINTA SERA SOUS VOILES. Twisted Evil  Twisted Evil  Twisted Evil

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14436
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par Alain Degny le Mer 4 Sep 2013 - 16:46

Je rappelle également que les rapports entre Colomb et Martin Alonzo Pinzón étaient au plus mal et je vois mal le second accepter une inspection de la caravelle dont il était, certes, le capitaine, mais avant tout le propriétaire. Twisted Evil

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14436
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par michael Gloaguen le Mer 4 Sep 2013 - 17:25

Je ne pense pas que les voiles ferlées soient une exclusivité du 19eme scratch.
Maintenant ,c'est vrai qu'une inspection d'Amiral laisse perplexe ,surtout à la mer au 15eme.
Maintenant ,quoi que l'on fasse ,il y aura toujours des incohérences.

_________________
le courage ce n'est pas d'aller en mer.     c'est d'y retourner....





avatar
michael Gloaguen
Modérateur

Messages : 4263
Date d'inscription : 14/09/2012
Age : 50
Localisation : Penmarc'h,Pays bigouden

http://ar-laeres.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par yofloema le Mer 4 Sep 2013 - 18:37

Alors Alain ça va être compliqué car les voiles n'était pas fournis avec le kit (occasion) et je n'ai ni l'outillage ni la dextérité nécessaire pour les reproduire moi même.
Les voiles ferlées me paraissaient un bon compromis
avatar
yofloema

Messages : 477
Date d'inscription : 28/12/2012
Age : 47
Localisation : Arles

http://screenspassion.blogspot.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par michael Gloaguen le Mer 4 Sep 2013 - 19:02

Les voiles ferlées font un bon compromis.Pour ne pas que cela soit disproportionné tu dois utiliser environ 1/3 de la voile .
Maintenant ,Marco ayant également réaliser le modéle ,il peut prendre les mesures des voiles et te les donner.

_________________
le courage ce n'est pas d'aller en mer.     c'est d'y retourner....





avatar
michael Gloaguen
Modérateur

Messages : 4263
Date d'inscription : 14/09/2012
Age : 50
Localisation : Penmarc'h,Pays bigouden

http://ar-laeres.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par Alain Degny le Mer 4 Sep 2013 - 20:17

Michael. Je n'ai pas dit que c'était une exclusivité, mais une mode. Il est clair que le ferlage n'a pas attendu Charles X.

Yo. Voila les cotes des voiles de la Pinta au 1/65e.

MISAINE

Largeur: 11.5 cm
Hauteur:  9.2 cm

GRAND VOILE

Largeur: 18.9 cm
Hauteur: 12.2 cm

Bonnette

Largeur: 18.9 cm
Hauteur:  3.2 cm

ARTIMON

Voile aurique.

Hauteur: 12.6 cm
Base: 8.1 cm
Diagonale: 15.7 cm

Il n'y a de bonnette que sous la grand-voile.

J'ai les dessins de détail.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14436
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par yofloema le Mer 4 Sep 2013 - 22:33

Ok Merci Alain

Houlala dans quoi je m'embarque affraid study lol!
avatar
yofloema

Messages : 477
Date d'inscription : 28/12/2012
Age : 47
Localisation : Arles

http://screenspassion.blogspot.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par Alain Degny le Jeu 5 Sep 2013 - 10:17

Dans un truc très simple. D'autant que tu vas juste avoir à suivre la doc. Les voiles ce sont deux braves rectangles et un triangle. Aucun problème. Pour la couture des laizes, madame Flo est là. cheers Je dis madame Flo, vu que YO, c'est toi, EM(M)A, ta première fille et que les prénoms Romane et Léo ne collant pas, il y a de bonnes chances que ce soit celui de ton épouse. Wink

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14436
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par yofloema le Jeu 5 Sep 2013 - 11:28

Madame Flo risque de gentillement m'envoyer sur les roses vu que la couture et elle ça fait deux (voir douze)
et une machine à coudre est une machine ramener au rang des trucs de la préhistoire de la vie féminine voir un outil de domination et d'aliénation.

donc si tu veux venir assister à mes obsèques prématurées, je vais aller la voir avec mes trois bouts de tissus lol!
avatar
yofloema

Messages : 477
Date d'inscription : 28/12/2012
Age : 47
Localisation : Arles

http://screenspassion.blogspot.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par michael Gloaguen le Jeu 5 Sep 2013 - 12:41

Tu peux également demander contribution à Dame Caro

_________________
le courage ce n'est pas d'aller en mer.     c'est d'y retourner....





avatar
michael Gloaguen
Modérateur

Messages : 4263
Date d'inscription : 14/09/2012
Age : 50
Localisation : Penmarc'h,Pays bigouden

http://ar-laeres.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par yofloema le Jeu 5 Sep 2013 - 16:29

Qui est Dame Caro ? que je puisse lui présenter en hommage mes trois bouts d'étole.queen
avatar
yofloema

Messages : 477
Date d'inscription : 28/12/2012
Age : 47
Localisation : Arles

http://screenspassion.blogspot.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par michael Gloaguen le Jeu 5 Sep 2013 - 17:38

Dame Caro est l'épouse de notre doux dingue Hervé :l'homme au statenjacht.
Voici une photo des compétences en couture de sa chére et tendre.
Un cotre réalisé par Hervé et remodelé en contrebandier  Bluffant !!!

_________________
le courage ce n'est pas d'aller en mer.     c'est d'y retourner....





avatar
michael Gloaguen
Modérateur

Messages : 4263
Date d'inscription : 14/09/2012
Age : 50
Localisation : Penmarc'h,Pays bigouden

http://ar-laeres.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par yofloema le Dim 8 Sep 2013 - 18:08

superbes voiles mais je n'y suis pas encore.

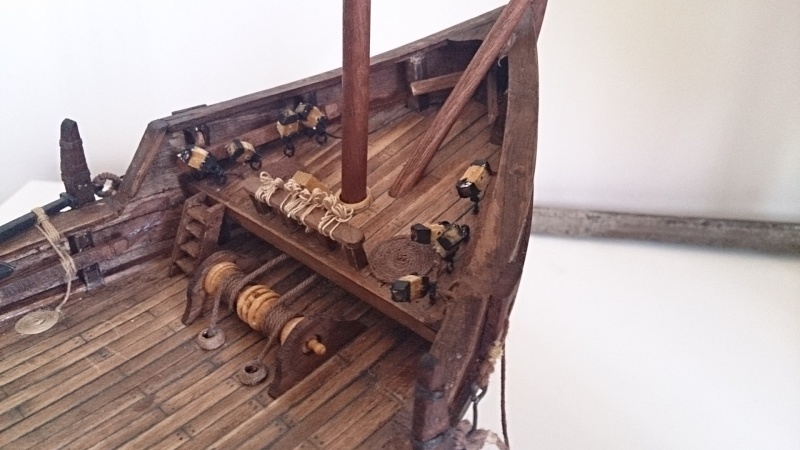

Mise en place des palans inférieurs du mat de misaine

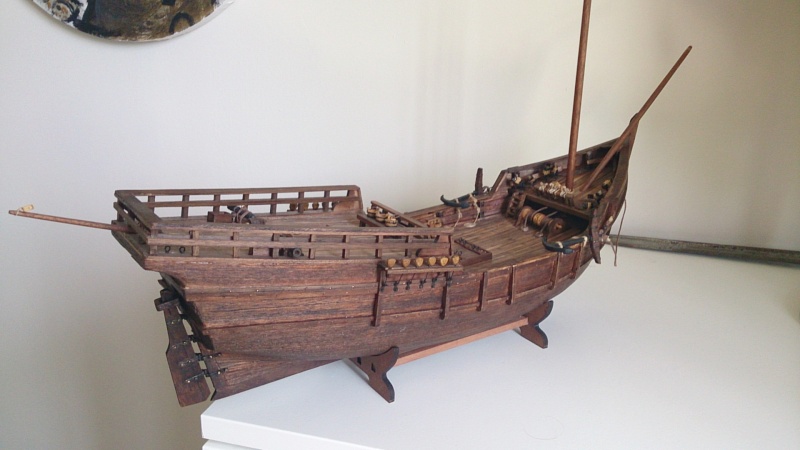

Ainsi que du mât de misaine, on commence à s'élever cheers



avatar
yofloema

Messages : 477
Date d'inscription : 28/12/2012
Age : 47
Localisation : Arles

http://screenspassion.blogspot.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par yofloema le Dim 8 Sep 2013 - 19:01

petite question : l'étai du mat de misaine relie le beaupré sans aucune poulie est-ce correct ?
avatar
yofloema

Messages : 477
Date d'inscription : 28/12/2012
Age : 47
Localisation : Arles

http://screenspassion.blogspot.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par Alain Degny le Dim 8 Sep 2013 - 20:55

Voila le gréement de la Pinta.



J'oubliais. Ton câble d'ancre est trop long. Si ta Pinta naviguait, il serait dans l'eau.

Source: Xavier Pastor. The Ships of Christopher Columbus

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14436
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par yofloema le Dim 8 Sep 2013 - 21:17

Merci Alain, j'avais le plan du gréement mais je me questionnais sur l'étai du mat de misaine que je ne vois pas sur le schéma de Pastor ?

Attention les aller et retours à la cale vont démarrer car je suis une quiche concernant le gréement. cheers

Concernant le câble d'ancre, je ne pourrai malheureusement pas y revenir No
avatar
yofloema

Messages : 477
Date d'inscription : 28/12/2012
Age : 47
Localisation : Arles

http://screenspassion.blogspot.fr/

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par Alain Degny le Dim 8 Sep 2013 - 21:42

Sur la pièce parallélépipédique terminant le mât, il y a au milieu, une gorge périphérique dans laquelle l'étai est capelé.

J'ai agrandi au maximum la misaine de la Pinta exposée au Musée Maritime de Barcelone (ce qui explique la mauvaise qualité de la photo).



Sur le plan Pastor, l'étai est numéroté 5.

Source: ibid.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14436
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: LA Pinta AL

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 11 sur 13 Précédent  1, 2, 3 ... 10, 11, 12, 13  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
