HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par Alain Degny Mer 29 Aoû 2018 - 9:10

Je pense que Marcel parle des planches coupées se terminant en créneaux. J'imagine que tu as simplement coupé plus court une baguette sur deux, mais c'est tellement régulier et bien assemblé sur le bau que l'on a l'impression que tu as utilisé une fraiseuse.

Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par marcel47 Mer 29 Aoû 2018 - 9:12

Désolée je me suis mal fait comprendre , je mais une photo .

HMS "Surprise" boite A.L. - Page 16 Img_9010
marcel47
marcel47

Messages : 566
Date d'inscription : 17/06/2012
Age : 67
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par papé Mer 29 Aoû 2018 - 10:29

Parfaitement exact
Mesuré
coupé au "cutter
Poncé et ajusté avec une lime
Pas d'outil spécifique

Un bon outil confection local
Une plaquette de plastique recouverte de " scotch double face" sur laquelle je colle du papier abrasif de différent grains
Je m'en suis faite plusieurs pour éviter les échanges trop fréquents d'abrasif

Le "papier de verre n'est pas en "feuille papier" mais
en "rouleau toilé" beaucoup plus résistant et d'une durée incomparable
HMS "Surprise" boite A.L. - Page 16 Img_2137

Bon courage
Le papé cheers

papé

Messages : 514
Date d'inscription : 03/02/2013
Age : 76
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par marcel47 Mer 29 Aoû 2018 - 11:08

Merci a vous
marcel47
marcel47

Messages : 566
Date d'inscription : 17/06/2012
Age : 67
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par papé Mer 29 Aoû 2018 - 11:47

RE Marcel

Je reviens sur ta question
Effectivement nous ne nous sommes pas compris ......!!!
C'est l'âge drunken
Dans mon ancien métier pour ne pas dire
"T'es c.. tu n'as rien compris "
On parlait de "Viscosité mentale ...temporaire ..." clown

Revenons à la chambre du capitaine sujet de ta question
Pas d'outils spéciaux
Un bon bistouri ou cutter est cependant indispensable. ;
Il faut aller voir la page 1 du post d'Alain.
Il y explique sa méthode et le pourquoi du comment
Pour ma part j'ai tout fais à la main en respectant ses cotations


J'en ai fabriqué un bon gros paquet (tous, le plus possible à la cote à quelques dixièmes)
Et puis au fur et à mesure de la pose en respectant le parallélisme tracé j’ai choisi les meilleurs ajustages
Rejetant les trop courts, ou trop longs (qui serviront ailleurs)
Retouches des angles avec une lime de Genèvre….

Bon courage
Le papé cheers

papé

Messages : 514
Date d'inscription : 03/02/2013
Age : 76
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par marcel47 Mer 29 Aoû 2018 - 12:47

Merci a vous pour votre explication ,et ou trouver le poste 1 d'Alain ces tellement vaste sur le forum
marcel47
marcel47

Messages : 566
Date d'inscription : 17/06/2012
Age : 67
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par papé Mer 29 Aoû 2018 - 14:01


Marcel
Les Liens :
Modèles Kit
Navires du XVIII
La Surprise
La surprise 1/48 kit-Bashing Alain DEGNY

Première page du post
11ème photo
et explications en suivant

Bonne continuation
Le papé

papé

Messages : 514
Date d'inscription : 03/02/2013
Age : 76
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par papé Mer 3 Oct 2018 - 18:34

Bonjour gens de mer

Les avancées ont été nombreuses depuis ma dernière visite
Balustrade haute et basse
Diminution de la hauteur de la cloche pour répondre à vos remarques
Réalisation des « bossoirs » made in Dominique et leur installation
Réalisation des « beaux amovibles » et plein de petits détails de finitions
Toutes ces avancées posent questions bien sur et dans le prochain post je vais vous mettre
à » la question «
En attendant affutez vos yeux d’experts
Bonne soirée
Le papé

HMS "Surprise" boite A.L. - Page 16 Img_2712
HMS "Surprise" boite A.L. - Page 16 Img_2710
HMS "Surprise" boite A.L. - Page 16 Img_2711

Mon ordi ne me prend que 3 photos à la fois ....
Maitre Modérateur Informaticien où est mon erreur....?

papé

Messages : 514
Date d'inscription : 03/02/2013
Age : 76
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par papé Mer 3 Oct 2018 - 18:39

La suite HMS "Surprise" boite A.L. - Page 16 Img_2138
HMS "Surprise" boite A.L. - Page 16 Img_2139
HMS "Surprise" boite A.L. - Page 16 Img_2713

cette dernière image c'est la difficulté de poser des caronades avec les ouvertures dans le pont ...
vos avis...?

papé

Messages : 514
Date d'inscription : 03/02/2013
Age : 76
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par Alain Degny Mer 3 Oct 2018 - 19:34

Les bossoirs. Grosse erreur. Ils ne sont pas fixés sur le plancher mais sur les baux. Pour rectifier visuellement, il faut que tu ajoutes des lames de plancher pour les entourer. On ne verra plus qu'ils reposent dans le vide.

L'artillerie de gaillard. C'est sans doute pour la présentation, mais à cet emplacement, ce sont les canons de chasse.

Les caronades. Voila ce que c'est de ne pas écouter tonton Alain qui explique depuis des mois si ce ne sont des années, que les sabords de caronades sont rectangulaires pour tenir compte que leur affût est plus bas.

D'autre part, il y a différents modes d'amarrage des caronades et en l'occurrence le pivot de l'affût est fixé sur le seuillet, pas sur une base hémisphérique le long du vaigrage.

Ce type de montage était illustré dans la rubrique artillerie, caronades.


Dernière édition par Alain Degny le Mer 3 Oct 2018 - 19:42, édité 1 fois

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par banton Mer 3 Oct 2018 - 19:40

Hola Papé

Meme observation pour les bossoirs , pour l'artillerie la guillotine vient de tomber !!! Very Happy

@+Dominique Wink
banton
banton

Messages : 3491
Date d'inscription : 16/06/2012
Age : 69
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par Alain Degny Mer 3 Oct 2018 - 19:43

Et encore Dom. T'as pas lu la fin que je viens de rajouter. Twisted Evil

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par banton Mer 3 Oct 2018 - 19:48

Alain Degny a écrit:Et encore Dom. T'as pas lu la fin que je viens de rajouter. Twisted Evil


Là ...  notre Papé n'a pas gagné son sucre d'orge !!!! Evil or Very Mad drunken sunny
banton
banton

Messages : 3491
Date d'inscription : 16/06/2012
Age : 69
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par Alain Degny Mer 3 Oct 2018 - 20:27

Mais comme on l'aime bien, on illustre Very Happy

Sabords de caronades sur un modèle du NMM de Perseverence Class:

HMS "Surprise" boite A.L. - Page 16 Img89010

Ma Surprise.

Fixation du pivot d'affût sur le seuillet.

HMS "Surprise" boite A.L. - Page 16 P1060310

Différence entre sabord de caronade et sabord de canon.

HMS "Surprise" boite A.L. - Page 16 P1060311

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par Daniel.B Mer 3 Oct 2018 - 21:26

Encore un leçon qui augmente nos connaissances, des détails mais qui ont leur importance pour rendre le modèle parfait. Ce que tu as fait est propre et net, et les reprises à faire en fin de compte légères. Pour les lames de plancher, cela va cacher un peu plus le pont inférieur, surtout que tu en as ajoutées pour les binnacles. Ne peux tu pas simuler un bau que tu pourrais coller par en dessous du plancher et du bossoir?
A plus pour la suite.
Daniel.B
Daniel.B

Messages : 2507
Date d'inscription : 15/01/2014
Age : 75
Localisation : Saint Pierre des Corps (37700)

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par Alain Degny Mer 3 Oct 2018 - 21:35

Tout à fait. Un morceau de bau et une lamelle de bois de la même essence que le bossoir pour rattraper l'épaisseur du plancher et le tour est joué.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par ofencer29350 Mer 3 Oct 2018 - 21:55

Ce qui me choque aussi sur ton modèle papé c'est ta lisse trop rectiligne, peut être arrondir les angles,cela fait vraiment trop kit et c'est domage.

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
ofencer29350
ofencer29350
Modérateur

Messages : 4328
Date d'inscription : 05/03/2013
Age : 53
Localisation : langonnet,près de sainte barbe

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par Alain Degny Mer 3 Oct 2018 - 22:21

Puisque nous parlons de faux baux et que le Papé a installé son artillerie et son plancher de gaillard, il pourrait (tiens pourquoi je mets ça au conditionnel? Il pourra Twisted Evil ) encore améliorer le réalisme de son modèle en figurant les demi-baux qui complètent la charpente des ponts. Encore une différence entre construction anglaise et française.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par papé Jeu 4 Oct 2018 - 9:33

Ha….
Heureusement que je prends connaissance de vos remarques que ce matin ….
Ma nuit aurait été cauchemardesque ……. Sad
Mais vous avez raison

Pour les caronades c’était pour la photo
Et Alain a répondu
Il me l’avait précisé il y a quelques temps déjà mais mon ignorance, et mon incertitude à enchainer les modifications m’avaient à l’époque retenue ….  Shocked
J’ai voulu effleurer la « cour des grands » et je mesure chaque jour la distance qu’il me reste à faire …..  Sad
Je vais répondre comme Dom …
« Nous allons étudier la faisabilité »

Pour les bossoirs, la partie dans le vide m’a aussi choqué
Et j’ignorais la présence d’un bau
Fermer cette partie du pont c’est également rendre invisible toutes les constructions réalisées suite aux explications et recherches d’Alain ….
Je m’étais accroché à les suivre au plus juste……

Je vais retenir l’idée de Daniel réalisation d’un bau, je pense que c’est la plus petite surface pouvant être ajoutée
Mais une vision maximum des apparaux du pont inférieur reste la priorité.

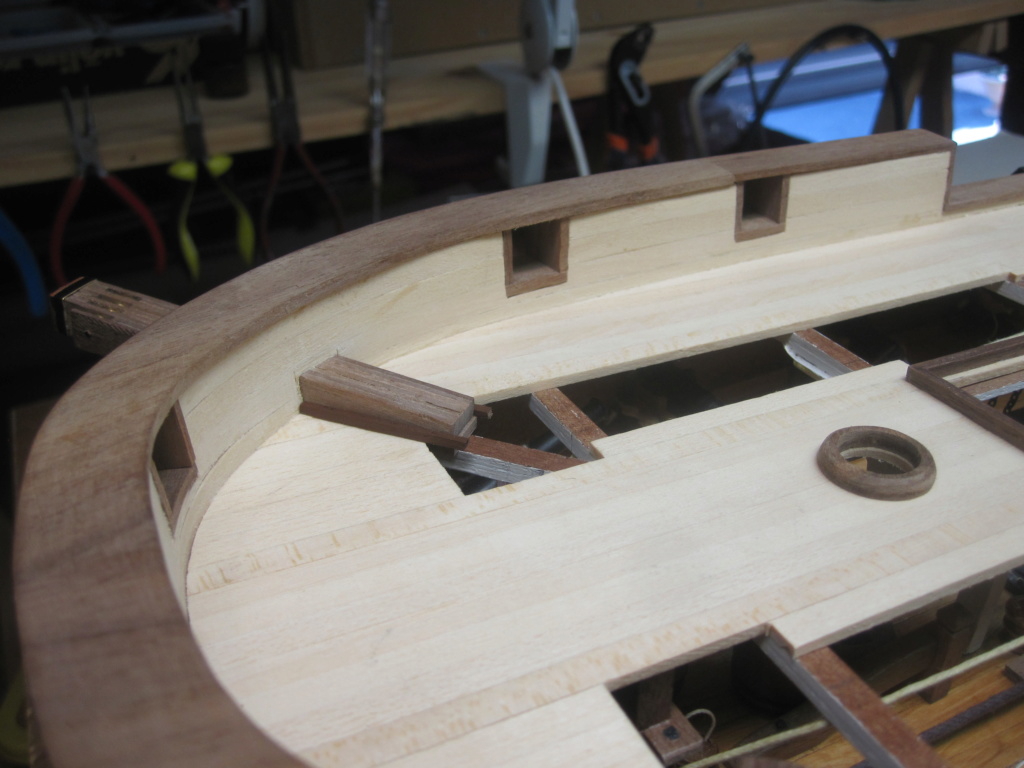

Pour la lisse trop rectiligne et trop large ….
Erreur de jeunesse (ça me fait un bien fou d’écrire ça)
Au début de la construction j’ignorais que l’épaisseur de la muraille allait engendrer une telle présentation
Nos spécialistes n’en avaient pas encore parlé
Il était trop tard … No
Mais je vais regarder à l’arrondir au mieux

Petite question supplémentaire
Le kit propose une lisse autour du puit central (je ne connais pas le nom technique)
Malgré la modif. des baux amovibles elle peut être réalisée
Dom ne l’a pas faite….
Quid de sa présence … ?
HMS "Surprise" boite A.L. - Page 16 Img_2714

Heureusement que le petit dèj de mon « Capitaine des cuisines » était copieux car je vais en avoir besoin  clown
Bonne journée à vous tous
Le Papé

papé

Messages : 514
Date d'inscription : 03/02/2013
Age : 76
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par Alain Degny Jeu 4 Oct 2018 - 10:16

Dans la conception anglaise il n'y a pas de bastingage sur le bord intérieur des passavants. Il gênerait l'accès aux embarcations entreposées sur les faux-baux. C'est encore une fantaisie AL. cheers

Le puits central s'appelle la grande rue. Very Happy

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par papé Jeu 4 Oct 2018 - 15:28

Avec la récupération des baux de "grande rue" AL
voici une proposition Shocked
Avec ou sans baguette de "pourtour" ...?
Baguette "de finition dans le kit" et qui fait le tour du pont qui fera le tour
Dom l'a mise en place et il me semble la voir sur les photo d'hier.
HMS "Surprise" boite A.L. - Page 16 Img_2715
HMS "Surprise" boite A.L. - Page 16 Img_2716

Montage "A blanc" d'où les imperfections d'ajustage

Alain pour les "demi baux" c'est où ...? drunken

papé

Messages : 514
Date d'inscription : 03/02/2013
Age : 76
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par Alain Degny Jeu 4 Oct 2018 - 16:45

Pas bon. Le bau de rajout est parallèle à celui déja en place.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par papé Jeu 4 Oct 2018 - 19:33

Nouvelle mouture
Je regrette la baguette de pourtour qui cache un peu le rajout de bossoir pour faire l'épaisseur
Mais tout y est..
Tout y est il dans l'ordre et bon sens HMS "Surprise" boite A.L. - Page 16 Img_2717
HMS "Surprise" boite A.L. - Page 16 Img_2718
...? confused

papé

Messages : 514
Date d'inscription : 03/02/2013
Age : 76
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par Alain Degny Jeu 4 Oct 2018 - 19:47

Pour le bau, c'est OK. La baguette "de pourtour", ce n'est pas l'idée suggérée. Je te ferai un crobard. Quand? Cela dépend de la durée du câlin de Théo, mon chat, qui vient juste de s'allonger sur mes jambes.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par † Michel Saunier Jeu 4 Oct 2018 - 20:03

Ce plat-bord me parait exagérément large, mais avec les brits ?
† Michel Saunier
† Michel Saunier

Messages : 3672
Date d'inscription : 20/06/2012
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par Alain Degny Jeu 4 Oct 2018 - 20:33

Il l'est, Papé le sait et le regrette, mais si ce n'est la faute à Voltaire, c'est la faute à AL.

Les pavois anglais ne sont pas plus larges que les nôtres, comme tu peux le voir sur la première photo de mon message d'hier à 20h27.

Éventuellement le fond des porte-hamacs est plus large que le plat-bord et déborde sur l'extérieur de la muraille, ce qui est assez courant pour les batayoles anglaises, mais c'est une pièce rapportée.

Échelle 1/1, le plat-bord AL fait 60 cm. C'est un confortable mange-debout sur lequel tu peux poser sans problème ton assiette à pizza grand format.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

HMS "Surprise" boite A.L. - Page 16 Empty Re: HMS "Surprise" boite A.L.

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 16 sur 36 Précédent  1 ... 9 ... 15, 16, 17 ... 26 ... 36  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
