" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par yves p Mar 14 Oct 2014, 21:37

Voici la suite:
le plancher est mis, quelques photos valent mieux qu'un long discours

[Vous devez être inscrit et connecté pour voir ce lien]


yves p

Messages : 53
Date d'inscription : 28/07/2013

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par stf67 Mer 15 Oct 2014, 05:46

Très bien, très propre, bravo cheers

Petite question, tes chevilles sont faites comment?

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
stf67
stf67
Admin

Messages : 5907
Date d'inscription : 12/06/2012
Age : 49
Localisation : PLOUIDER

https://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par yves p Mer 15 Oct 2014, 09:43

Avec de la pâte à modeler Fimo, couleur chocolat.
J'essaie de toujours mettre en œuvre avant collage des lattes et après avoir verni pour éviter que la pâte ne suinte dans le bois.

[Vous devez être inscrit et connecté pour voir ce lien]

cordialement,
Yves
yves p
yves p

Messages : 53
Date d'inscription : 28/07/2013
Age : 68
Localisation : Waterloo

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par kangoo91 Mer 15 Oct 2014, 10:16

Très beau travail, bravo !!!

Laurent
kangoo91
kangoo91
Modérateur

Messages : 11201
Date d'inscription : 11/06/2013
Age : 57
Localisation : Viry chatillon (91)

https://500px.com/p/kangoo91?view=galleries

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par Guido54 Mer 15 Oct 2014, 13:48

Superbe Yves. cheers

Je note l'astuce de vernir avant de "tartiner" la pâte Fimo. Merci.

Apparemment, le vaigrage ne sera complet qu'à bâbord. Est-ce bien cela ?

Guido54
Guido54

Messages : 2724
Date d'inscription : 01/11/2012
Age : 74
Localisation : Nancy

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par yves p Mer 15 Oct 2014, 15:52

Bonjour à tous,
En fait, quand Stephane m'a demandé en quoi étaient faites mes chevilles, j'aurais dû avoir la présence d'esprit de lui répondre que comme les siennes , elle étaient faites de chair et d'os, mais bon, j'ai raté le coche.
Guido: le vaigrage n'est fait que d'un seul côté et ce sera aussi le cas de l'entrepont et du pont, pour permettre de voir un maximum du travail réalisé.

Amicalement,
Yves
yves p
yves p

Messages : 53
Date d'inscription : 28/07/2013
Age : 68
Localisation : Waterloo

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par yves p Mar 04 Nov 2014, 16:23

Bonjour à tous,
Petite question: quel est l'équipement de la cabine du capitaine en dehors d'une table, d'une chaise et de la photo de sa petite amie?
Et de tous ces équipements, quelqu'un aurait-il des plans.
Merci de votre réponse.
Yves
yves p
yves p

Messages : 53
Date d'inscription : 28/07/2013
Age : 68
Localisation : Waterloo

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par yves p Mar 04 Nov 2014, 16:28

La serre bauquière avance bien mais est assez compliquée vu qu'elle est endentée sur la membrure, qu'elle vrille et remonte vers l'avant et vers l'arrière. J'ai recommencé de nombreuses pièces.
J'essaie de mettre des photos , mais pas moyen.
yves p
yves p

Messages : 53
Date d'inscription : 28/07/2013
Age : 68
Localisation : Waterloo

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par Phil Mar 04 Nov 2014, 17:38

Superbe travail, félicitation.  Wink
Phil
Phil

Messages : 1185
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par yves p Mar 04 Nov 2014, 22:44

[Vous devez être inscrit et connecté pour voir ce lien]
yves p
yves p

Messages : 53
Date d'inscription : 28/07/2013
Age : 68
Localisation : Waterloo

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par Alain Degny Mar 04 Nov 2014, 23:12

Le confort doit être spartiate. Table, bancs, coffre pour les effets personnels. La forme de la chambre ne permet pas l'installation d'une couchette. Le commandant doit juste disposer d'un hamac, peut-être à l'anglaise, plus confortable. Les commandants ne sont d'ailleurs pas des officiers, mais des maîtres. Ce sont des roturiers.

Quand on voit qu'il n'y a pas de cuisine, mais un simple fougon et qu'il n'y a pas de sièges d'aisance, on est plus proche du Formule 1 que du Novotel. L'équipage, peu nombreux, doit dormir dans le faux-pont très peu haut, dans des conditions que refuserait mon labrador.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25423
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par marcel47 Mer 05 Nov 2014, 07:33

jolie et propre moi j aime il a une ressemblance avec le requin
marcel47
marcel47

Messages : 566
Date d'inscription : 17/06/2012
Age : 68
Localisation : villeneuve sur lot

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par kangoo91 Mer 05 Nov 2014, 09:55

Je ne me lasse pas de le dire: un magnifique travail.

Laurent
kangoo91
kangoo91
Modérateur

Messages : 11201
Date d'inscription : 11/06/2013
Age : 57
Localisation : Viry chatillon (91)

https://500px.com/p/kangoo91?view=galleries

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par yves p Mer 05 Nov 2014, 14:56

Merci de vos commentaires toujours chaleureux.
Alain, aurais-tu des plans pour ce mobilier?
Je ne suis pas créatif, plutôt un bon applicateur.
Yves
yves p
yves p

Messages : 53
Date d'inscription : 28/07/2013
Age : 68
Localisation : Waterloo

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par yves p Mer 05 Nov 2014, 16:17

J'en viens à la construction des baux ou lattes, je les ai taillés dans la masse pour avoir une uniformité de courbes.

[Vous devez être inscrit et connecté pour voir ce lien]

Avant d'installer définitivement la serre bauquière, je fais des essais avec toutes les lattes pour voir l'endroit précis où elles se mettent et ainsi creuser la serre bauquière sur mon plan de travail. Ce qui est beaucoup plus confortable que de travailler à l'intérieur du bateau.
Voici quelques photos de la fabrication des lattes:
Tout d'abord, je colle sur une planche le gabarit de toutes les lattes, ensuite, je les découpe grossièrement à la scie à chantourner, le côté convexe est poncé à la ponceuse circulaire:

[Vous devez être inscrit et connecté pour voir ce lien]

Pour le côté concave, j'utilise un gabarit de la forme du bau que je fixe selon la photo ci-dessous. je fais des passages de plus en plus serrés jusqu'à obtenir l'épaisseur désirée.
Si ce n'est pas assez clair, dites-le moi:

[Vous devez être inscrit et connecté pour voir ce lien]

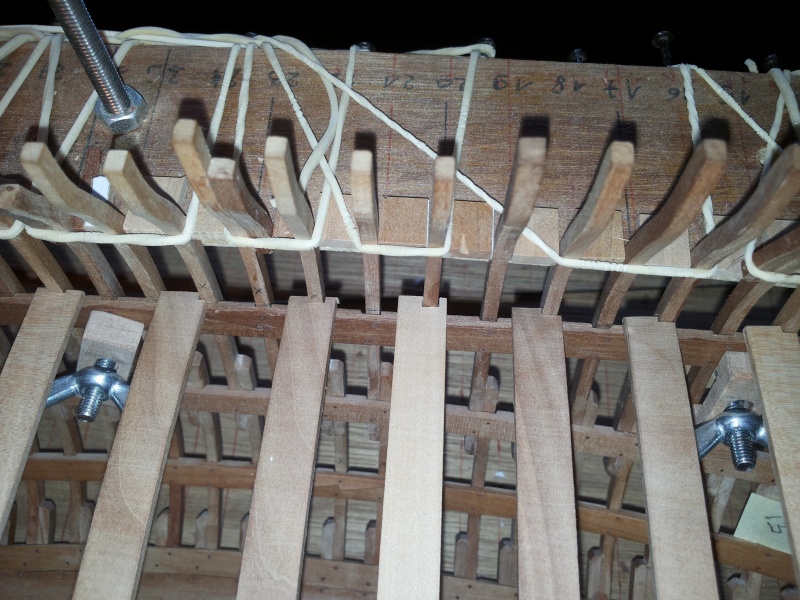

Ici vérification de la longueur de la latte et insertion sur le couple.

[Vous devez être inscrit et connecté pour voir ce lien]
yves p
yves p

Messages : 53
Date d'inscription : 28/07/2013
Age : 68
Localisation : Waterloo

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par bernardw Mer 05 Nov 2014, 18:24

Ta technique est très bonne pour t'assurer du bon positionnement des lattes vis à vis des couples. Concernant les serres bauquières (qui sont constituées de plusieurs pièces), n'as-tu pas peur qu'en les sortant pour tailler les emplacements des queues d'arondes des lattes, tu aies des difficultés pour les remettre en place à la bonne altitude?


Dernière édition par bernardw le Mer 05 Nov 2014, 18:37, édité 1 fois
bernardw
bernardw

Messages : 2445
Date d'inscription : 10/09/2012
Age : 76
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par a.piot Mer 05 Nov 2014, 18:33

oh ,bien repéré ! tu seras surement obligé de découper ton chantier pour la sortir !sinon tu avances bien et propre  Smile
a.piot
a.piot

Messages : 3089
Date d'inscription : 26/08/2012
Age : 79
Localisation : chatillon sur indre /oleron

https://sites.google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par Guido54 Mer 05 Nov 2014, 20:13

Superbe Yves.

Tailler les baux me semble plus compliqué que de courber des lattes surtout que les baux ayant une courbure constante, il est possible d'utiliser un seul gabarit puis de raccourcir.

De toute façon, j'en suis encore loin et j'ai le temps de réfléchir à la méthode que j'utiliserai .....
Guido54
Guido54

Messages : 2724
Date d'inscription : 01/11/2012
Age : 74
Localisation : Nancy

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par bernardw Mer 05 Nov 2014, 20:53

Non Guido, il vaut mieux tailler dans une planchette de l'épaisseur égale à la largeur du bau. C'est plus simple et surtout plus sûr.
Le bois ployé est plus sujet à se redresser que le bois découpé!
bernardw
bernardw

Messages : 2445
Date d'inscription : 10/09/2012
Age : 76
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par stf67 Jeu 06 Nov 2014, 06:03

bernardw a écrit:...
Le bois ployé est plus sujet à se redresser que le bois découpé!

Je confirme, il suffit de voir les soucis que j'ai eu avec les baux de la machine à curer les ports...

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
stf67
stf67
Admin

Messages : 5907
Date d'inscription : 12/06/2012
Age : 49
Localisation : PLOUIDER

https://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par Guido54 Jeu 06 Nov 2014, 22:36

Bien noté. Je n'avais pas pensé à la possibilité de redressement.

Merci à tous deux pour le conseil. Very Happy
Guido54
Guido54

Messages : 2724
Date d'inscription : 01/11/2012
Age : 74
Localisation : Nancy

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par Alain Degny Jeu 06 Nov 2014, 23:06

Yves. Je te cherche des plans de mobilier. Pour ce qui est du hamac à l'anglaise, voici à quoi il ressemblait:

[Vous devez être inscrit et connecté pour voir ce lien]

Il pouvait recevoir un petit matelas.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25423
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par yves p Sam 08 Nov 2014, 00:12

Chouette lit Alain, j'attends avec impatience tes plans de mobilier.
En réponse à Bernard concernant les serres bauquières, j'ai eu tellement de mal à les positionner que je les ai faites en 6 parties de chaque côté. Elles sont définitivement fixées maintenant. Je travaille à la cloison arrière qui est double et remplie de sable car c'est derrière cette paroi qu'est entreposée la poudre, ensuite je m'attaquerai à l'archipompe qui protège les 2 pompes. les photos arrivent bientôt.
Ne soyez pas si impatients!
yves p
yves p

Messages : 53
Date d'inscription : 28/07/2013
Age : 68
Localisation : Waterloo

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par Phil Sam 08 Nov 2014, 07:23

Hello, je découvre ce sujet,  très belle réalisation, hâte de voir la suite,  bravo.  Wink
Phil
Phil

Messages : 1185
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par yves p Dim 23 Nov 2014, 22:04

A l'attaque de la cloison arrière que je fais en 2 parties.
Ci-dessous les gabarits

[Vous devez être inscrit et connecté pour voir ce lien]

Essai de mise en place des cloisons, après pas mal d'essais ça semble se mettre en place
[Vous devez être inscrit et connecté pour voir ce lien]
yves p
yves p

Messages : 53
Date d'inscription : 28/07/2013
Age : 68
Localisation : Waterloo

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par stf67 Lun 24 Nov 2014, 05:47

Quand on dit que la macro ne pardonne rien, il y a une décalage de quelques pouillèmes entre les deux demis cloisons... Mais bon, qui le verra encore une fois les ponts en place Wink

Petit à petit ce modèle prend de l'allure, continues ainsi cheers

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
stf67
stf67
Admin

Messages : 5907
Date d'inscription : 12/06/2012
Age : 49
Localisation : PLOUIDER

https://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

" La Diligente" au 1/36 - Page 3 Empty Re: " La Diligente" au 1/36

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 4 Précédent  1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
