L'ETOILE

Aux fins d'un carénage futur car vous le voyez cette maquette n'est pas top dans son gréement et accastillage, j'aimerai connaitre son échelle sachant que :
sa longueur de la proue à la poupe = 60,5 cm
 le haut de l'étrave qui dépasse est de 5 cm
sa largeur au couple le plus large est de 15,3 cm
sa hauteur de la quille au pont est de 10,3
la ht totale du grand mat  est de 67 cm

[Vous devez être inscrit et connecté pour voir ce lien]

Sa longueur hors tout est de 37.50 m et la longueur de la coque est de 25.30 m.

Il n'y aurait pas un problème de focs, des fois?

[Vous devez être inscrit et connecté pour voir ce lien]

     Y a du taf, là !!!

     Est-ce que ça vaut le coup de s'essouffler à rectifier un gréement nase sur une coque qui ressemble à un sabot-claque ?

Voilà bien la question que je me suis posée !
Avant d'entreprendre quoi que ce soit je voulais savoir l'echelle approximative de cette pseudo maquette ...
Alors que feriez-vous à ma place ? poubelle ??
pour l'heure je l'ai déjà désarmée ...

Pseudo 48°

Merci Laurent, j'avais pensé d'aprés mes calculs 54° ... mais je voulais confirmation ! On coupe la poire en deux comme on dit içi en lorraine ... ça fera 50° ... et je vais la réarmée en conséquence ! Mâts voiles accastillage ... un projet quoi ....
heureux peut-être de le partager ensemble ?
même avec mon ami breton .....

     Si tu choisis d'y aller, bien sûr qu'on sera avec toi pour essayer d'en tirer quelque chose, , il y a toujours moyen de faire ressembler ça à une goélette quelconque, mais comme c'est présenté là, ce ne sera pas l'Etoile, ni non plus une goélette de pêche !

     Coque trop courte pour le gréement ou gréement hors de proportion pour cette coque. La hauteur des mâts est celle d'un aviso de la marine de guerre de Nabot Léon.  Elle manque de plan anti-dérive pour aller à Islande. Enfin, à mes yeux, c'est juste un jouet pour s'amuser sur le bassin des Tuileries.

     Ou alors, tu rase la coque en ponton, et à partir des cotes de cette coque tu reprends une construction dans les règles. (maisons de pont, accastillage et gréement)

Je m'esscuze, mais si je tire en horizontale une longueur de coque hors tout, que je la copie, puis lui imprime une rotation droite de 90°, et que je rapporte cette verticale en superposition du grand mât, je trouve à peu près pareil sur la photo réelle et sur la photo de la maquette : le gréement a pratiquement une hauteur égale à celle de la longueur

Sur la photo du modèle, le cadrage qui coupe légèrement le haut du mat est interprété par illusion d'optique comme un mât qui continue bien au delà du cadre, alors que très probablement il n'en est rien

Par contre, les frocs ont bien rétréci au lavage, ce que le regard bien affûté de notre ami Alain a justement remarqué, et la misaine a un air perché à cause de la deuxième vergue, avec sa tronche de sèche-linge, qui gâte l'aspect général du gréement :

[Vous devez être inscrit et connecté pour voir ce lien]

de là "à raser le modèle en ponton", il y a un grand pas que je me garderais bien de franchir

Si on me l'offrait tel quel, je ne refuserais pas ce modèle, même sans pedigree certifié...  Pour tout dire, je le trouve assez sympa !

Merci ANDRE (au  fait bonne fête avec quelques jours de retard)
Merci CRI-CRI de l'intéret que vous portez à ce projet un peu fou !!!
mais pourquoi pas ... vous l'avez compris c'est sur ce rafiot comme on disait que j'ai dégu..... tripes et boyaux pour la première fois ... alors lui rendre la monnaie de la pièce en la mettant à la poubelle ... j'ai du mal à m'y résoudre.

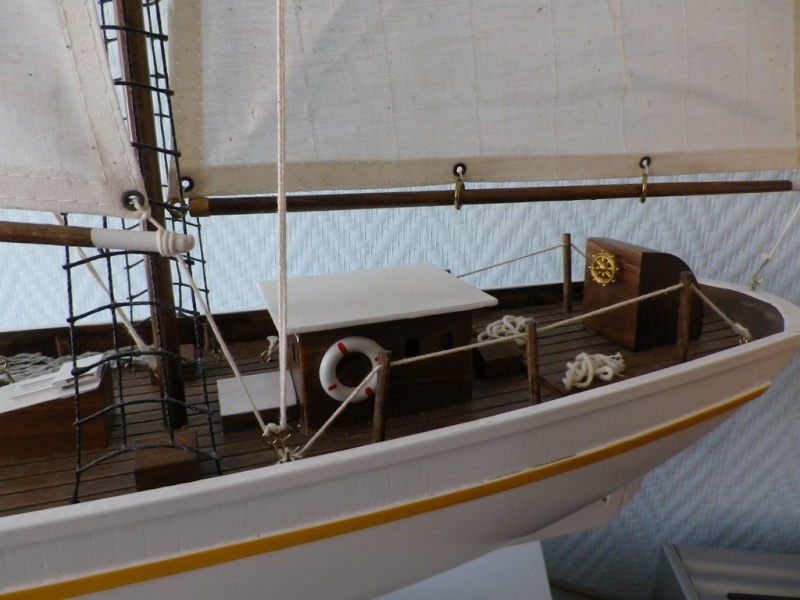

Alors voilà déjà ce que j'ai fait ...... --->  voir les photos

[Vous devez être inscrit et connecté pour voir ce lien]

à présent est-ce que je peux me servir de cette base en adaptant à une nouvelle échelle mâts, voile & accastillage ?
Bien cordialement à vous,
@+

    Impeccable !

    Maintenant qu'il est en ponton il te faut redonner du pied dans l'eau à ton canot, parce qu'avec cette quille ultra réduite il ressemble à un navire des Charentes, sucrer aussi le safran pour en faire un adapté au plan, que tu as, j'espère. Sinon, tu cherches "Goélette de pêche de Fécamp" ou "Etoile et Belle Poule". Les plans réels ne doivent pas manquer. Gratter le pont qui a l'air d'avoir été fait "rustique".

    Et là, tu peux repartir d'un bon pied.

   Finalement, elle peut donner un résultat sympa, malgré sa poupe totalement loupée en arrondi. On voit pourtant qu'il y avait un tableau, sur la dernière photo.

L'AAMM édite une monographie de l'Etoile au 1/50e. Pour 25 €, elle est à toi.

Merci ALAIN, c'est ce que je vais faire ...
Cdt, @+

Oui ANDRE je pense ... et je vais essayer de gommer en ponçant à l'arrière cet arrondi de mauvais effet, et pour l'heure je suis en train de ponçer le pont. Que me conseil tu comme largeur des nouvelles lattes pour rhabiller ce pont 4 ou 5 mm ? et d'aprés mes calculs piffomètriques pour le roof principal 5,6 cm de larg pour 7,5 cm de long et 3,6 cm de Ht ??? Merci d'avance pour tes conseils et ta patience ! c'est aussi valable pour tous les copains qui liront ce post !

   Pour le pont, pourquoi le rhabiller ?  Simplement,  gratte-le avec une lame trapézoïdale de cutter, un grattoir ou un morceau de verre.

  Et pour les dimensions du reste, calcules d'après ton plan.

oui ANDRE, je voulais rhabiller le pont  parce qu'il me semblait que les lattes actuelles (d'ailleurs c'est pas des lattes c'est un plateau avec rainures) ne me semblaient pas à l'échelle ? elles font 7mm de larg + 1mm de rainure !
Le plan que je consulte est celui que tu m'as indiqué sur le site des goêlettes mais les cotes sont réelles, donc il faut que je les traduisent à l'échelle 1/50° soit pour le roof ;
long réelle sur le plan = 7,5 cm fait 3,750 cm  au 50° etc .... ?
mais pour les lattes rien d'indiqué !
@+

Lames 2 mm sur la mono au 1/50e

voilà les plans que propose le site des goëlettes, c'est peut-être un peu  juste !!!

[Vous devez être inscrit et connecté pour voir ce lien]

Merci donc de ta précision ALAIN,

Bon dimanche à tous .... et vive le modélisme naval !!!

oui, ALAIN ... je précise qu'ANDRE m'a indiqué un site fort intéressant avec plans et je n'ai donc pas investi a l' AAMM mais si le besoin se faisait sentir je le ferai. Pour l'instant vos conseils amicaux et éclairés me suffisent ... @+

J'ai la mono, mais une merde sur mon ordi, qu'il faut que je fasse nettoyer. Si tu as des questions, c'est donc jusqu'à lundi soir. Après silence radio.

La largeur des planches peut te paraître petite. Mais plus on avance dans de temps, plus elles diminuent. 40 cm au XVIe, 30 au XVIII, 15 au XIXe et donc 10 sur l'Etoile.

OK, Alain prit bonne note !!! @+

je viens de trouver sur un site de ventes aux enchères les plans de L'ETOILE est-ce que je peux m'en servirent ?

[Vous devez être inscrit et connecté pour voir ce lien]

C'est OK. Ce sont les plans de l'AAMM. Attention a ne pas les payer plus cher que les neufs.

Sur ebay
MUSÉE MARINE MODÉLISME GOÉLETTE L’ÉTOILE PLANS 1/50 NOTICE HISTORIQUE PHOTOS

- 2 grands plans à l'échelle 1/50e (0,95 x 0,80 m)
- 1 reproductions photographiques de la maquette de la goélette
- 1 notice historique et descriptive de 8 pages
 14,00 EUR  plus  3.90 de livraison  reste 1j et 5h

Merci BORGIA , c'est cliqué !!! reste plus qu'a attendre !

   Et non, c'est pas comme ça sur E-Bay !

   S'il reste 1j et 5h, Tu affiches ta proposition juste au clic final, à 1j et 4,59h, prêt à rajouter trois sous si tu le juges utile, tu rafraîchis la fenêtre au dernier carat de seconde, et là tu vois si tu as été plus rapide qu'un autre éventuel acquéreur, on te préviens immédiatement si tu as emporté la mise ou pas.

   Parce qu'en 1j et 5h il y a le temps de se passer des choses ... si tu ne suis pas à la culotte comme disent les cyclistes.

   Bonne chance !
