Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par daniel54 Lun 24 Aoû 2015 - 21:56

La patience fini toujours par payer ... content pour toi Nounours et bon courage pour la suite ... et impatient de la voir naviguer  la "Patricia" !

daniel54

Messages : 3233
Date d'inscription : 19/10/2014

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Mar 25 Aoû 2015 - 0:04

kangoo91 a écrit:L'important, c'est de ne pas avoir à prendre la barque pour récupérer la Patricia en panne de radio.

Laurent





Tu l'as dit Laurent !
Mais c'est le risque en navigation RC, et je l'accepte volontiers.
Mais comme l'on est rarement seul à faire naviguer nos modèles, on a toujours une aide charitable en cas de panne,
certains modélistes étant pourvus de remorqueurs spécialisés dans la récupération du bateau en carafe en plein étang.
Les pannes les plus fréquentes étant le manque de gaz, le manque d'eau dans la chaudière (et là, bonjour les dégats !), l'hélice coincée par les herbes folles, la panne de radio...
D'où l'intérêt d'avoir fait des essais préalables, chrono en main, pour évaluer l'autonomie de l'ensemble !

Merci à tous ceux qui m'ont prodigué leurs encouragements.
Et vivement que la partie gaz soit terminée !

@ +
Nounours
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Mar 25 Aoû 2015 - 0:16

Re,

dans un avenir très proche, je rajouterai des photos                    Twisted Evil
- de l'interrupteur du fanal
- de la radio-commande
- de son chargeur
- un plan du montage électrique (pas en photo, mais manuscrit)
- de l'angle maximal du gouvernail, gauche et droite
- et toute autre image que vous m'auriez demandée.               Question Question
Mardi et mercredi, garde des Chicoufs, alors peut-être pas beaucoup de temps pour ce reportage ?

@ +
Nounours
Et maintenant:                Sleep Sleep Sleep
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Mar 25 Aoû 2015 - 0:25

Une dernière remarque avant de me mettre parallèle au plafond,

j'ai mis quelque temps à me faire à ce forum,
Alain en sait quelque-chose avec mes liens maladroits, (entre autres bêtises)
mais je suis content d'en faire partie, de sacrées pointures y fournissent d'amples conseils !
Un seul (petit) regret, je me sens bien seul en tant que vaporiste.                Sad

Nounours
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Invité Mar 25 Aoû 2015 - 10:08

T'es peut-être tout seul en vapeur, pas en risques de navigation ni en âmes charitables!
De plus, question risques, avec l'âge on devient gâteux  et on perd la mémoire (tous ne le reconnaissent pas !)  Le Blitz 1960 "Patricia" - Page 6 2084833927
La dernière anecdote en date :
Je suis allé le 9 aout à la Fête du Lac à Vielsalm (BE), avec mon 47 Ft
Une fois là, impossible de me rappeler comment faire fonctionner le bateau, rien ne fonctionnait.  Le Blitz 1960 "Patricia" - Page 6 1822941618
Après 2 minutes, j'ai compris que je n'utilisais pas le bon émetteur, mais celui du 45Ft.  Le Blitz 1960 "Patricia" - Page 6 1013504026

Ensuite, c'est Thierry (Le Belge) qui m'a remémoré l'emplacement des différents interrupteurs sur le 47 Ft (contact, lumière, pompe) car je ne les retrouvais pas ! (ils sont camouflés)  Le Blitz 1960 "Patricia" - Page 6 3865029047

Après l'avoir chaleureusement remercié et félicité pour sa mémoire (il est encore jeune, lui !), j'ai enfin mis le bateau à l'eau et je suis fièrement partit vers le large à bonne vitesse, sous le regard admiratif de l'assistance...
Le Blitz 1960 "Patricia" - Page 6 216165170
Et j'ai fait à peu près 40 mètres avant d'entamer un virage et de tout de suite me rendre compte d'un problème :le bateau ne se penchait pas vers l'intérieur du virage !  Le Blitz 1960 "Patricia" - Page 6 257867864

J'ai redressé, et le bateau s'est alors enfoncé bien droit avant de se coucher sur l'eau, sur l'autre bord, puis de se retourner quille en l'air !  Le Blitz 1960 "Patricia" - Page 6 1147566637
A part ça, il flottait ! Le Blitz 1960 "Patricia" - Page 6 1217847635

J'ai immédiatement retiré mes godasses et suis entré dans l'eau en chaussettes (le lac n'a pas plus de 1m de profondeur à cet endroit), j'en avais jusqu'aux genoux lorsqu'un touriste en pédalo m'a fait signe qu'il mettait le cap sur le naufrage.  Le Blitz 1960 "Patricia" - Page 6 2916875988

Après qu'il m'ait ramené le bateau, je me suis rendu compte de ce qui s'est passé :   Le Blitz 1960 "Patricia" - Page 6 3688532577

Ayant remplacé les Speed 600BBTURBO par des brushless outrunner, j'avais remplacé le refroidissement par eau par des ventilateurs....
sans enlever la pompe, qui dès lors a rempli le bateau en quelques dizaines de secondes !  Le Blitz 1960 "Patricia" - Page 6 210735669   Le Blitz 1960 "Patricia" - Page 6 1878336889

Ah ! la mémoire ! Le Blitz 1960 "Patricia" - Page 6 2759247604

PS.:
Le bateau (en carton, je vous le rappelle) a séché, rien n'a souffert... que mon amour propre  Le Blitz 1960 "Patricia" - Page 6 1236039685 Le Blitz 1960 "Patricia" - Page 6 2397782503

Invité
Invité


Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Mar 25 Aoû 2015 - 10:42

Cher albertus,

ton récit est digne de ceux de Sophie, et m'a fait bien marrer !
On se marre toujours quand son voisin a fait une connerie, trop content de ne l'avoir pas faite soi-même ?

Bon, les chicoufs m'ont laissé un peu de temps, alors place aux images toutes fraîches:


[Vous devez être inscrit et connecté pour voir ce lien]
L'interrupeteur de fanal est le bouton rouge sur la porte du roof


[Vous devez être inscrit et connecté pour voir ce lien]
A tribord toute !


[Vous devez être inscrit et connecté pour voir ce lien]
A babord toute !


[Vous devez être inscrit et connecté pour voir ce lien]
La bête


[Vous devez être inscrit et connecté pour voir ce lien]
Son chargeur


[Vous devez être inscrit et connecté pour voir ce lien]
Schéma électrique simplifié.
Pour une meilleure compréhension, je n'ai pas représenté les couples de prises males-femelles permettant les démontages,
ni le boîtier électronique, caché dans le roof, qui rend le fanal clignotant

Tschüss
Nounours
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Mer 26 Aoû 2015 - 2:11

Hello,

sur les photos 2 et 3 du message précédent, on voit nettement que le gouvernail Becker n'est pas terminé.
Le tube plastique blanc collé provisoirement avec du ruban adhésif sur le second volet du gouvernail
sera remplacé par un tube laiton collé à l'araldite.

Nounours
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Jeu 27 Aoû 2015 - 14:57

Salut bisamme,

quelques photos des dernières améliotations:


[Vous devez être inscrit et connecté pour voir ce lien]
J'ai poncé les "rigoles" faites dans le capot (bien qu'invisibles capot fermé)


[Vous devez être inscrit et connecté pour voir ce lien]
enlevé les bavures de colle (il en reste !)
Le tube plastique blanc a été remplacé par un tube laiton sur le dessus de second volet du gouvernail Becker


[Vous devez être inscrit et connecté pour voir ce lien]
Le capot s'ajuste mieux au bouge du pont


[Vous devez être inscrit et connecté pour voir ce lien]
N'est-ce pas mieux ainsi Mich15 ?

Nounours
P.S. mon appareil photo est une "horreur" !
Il fait apparaître sur les images des détails imperceptibls à l'oeil nu !
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par kangoo91 Jeu 27 Aoû 2015 - 19:56

Bonsoir Nounours,

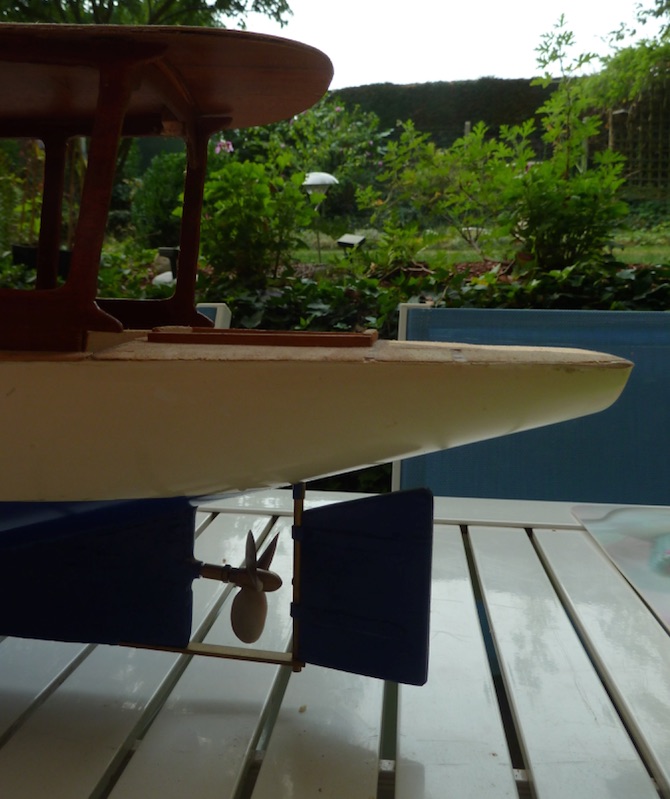

P'tites questions sur le gouvernail.
Comme il est en 2 parties, il ne serait pas possible de figurer les charnières entre les 2 ?
Tu comptes faire figurer les rivets (ou autres clous) sur les pattes de ces charnières ?

Laurent
kangoo91
kangoo91
Modérateur

Messages : 10926
Date d'inscription : 11/06/2013
Age : 56
Localisation : Viry chatillon (91)

https://500px.com/p/kangoo91?view=galleries

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Invité Ven 28 Aoû 2015 - 0:34

Nounours, si je peux me permettre, ton gouvernail cela ne va pas du tout !

D'abord un Becker est un gouvernail moderne en métal, et donc il faut oublier ces ferrures ringardes sensées tenir des planches accolées
Par contre, tu pourrais figurer les anodes sacrificielles

Le volet pivotant  qui s'appelle le trim doit être nettement plus petit que le safran (premier volet près de l'hélice).
Le gouvernail est métallique, et vu d'en haut sa forme n'est pas plate mais ovoïde, pareil pour le trim

Dans un ordre de grandeur de ±2 cm de large pour un gouvernail de ±7cm en tout, donc le safran ferait ±5cm et le trim ±2cm
Sur un tel gouvernail, le safran aurait sa mèche à 2,5 cm (maxi) du bord d'attaque
L'angle de débattement du trim est donné par la position

Le safran ne doit pivoter que de 25 à 30° maximum de chaque côté de l'axe médian lorsque le bateau est en route (un plus grand débattement freinerait le bateau), avec pour le trim un décalage équivalent en degrés par rapport au safran
Le safran pourrait aller jusque 45 degrés en marche lente, ce qui donnerait 90 degrés pour le trim par rapport à l'axe du bateau
Ainsi, le bateau virerait pratiquement sur place

C'est le rapport entre X et Z qui détermine l'angle que prend le trim

[Vous devez être inscrit et connecté pour voir ce lien]

Invité
Invité


Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Ven 28 Aoû 2015 - 1:58

Salut bisamme,

- à Laurent,
 les charnières y sont, mais de couleur rouge.
Comme elles sont en laiton, je peux toujours tenter d'en gratter la peinture.

- à albertus,
 le gouvernail Becker est moderne dis-tu, mais le Blitz est de la fin du 19ième siècle ???
Bien qu'il ne respecte pas les canons actuels, je n'ai pas l'intention de le modifier, à cela plusieurs raisons, dont la principale:
- je l'ai acheté tel quel, et tiens à respecter son constructeur, y compris les erreurs qu'il a pu commettre.
- une fois à l'eau, le gouvernail est invisible.
Mais en tous cas, merci pour tes commentaires toujours utiles (pour ma prochaine chaloupe ?)

Tschüss
Nounours
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Invité Ven 28 Aoû 2015 - 8:26

pour l'aspect, c'est ton choix, ok !
Pour l'efficacité, si le bateau est bizarrement manœuvrable, tu sauras quoi faire !

Quand je dis "moderne", c'est par rapport aux safrans faite en planches accolées et maintenues entre-elles par des ferrures
Il est évident que le gouvernail à volet mobile ne date pas d'hier et que ton bateau est sans doute plus moderne que lui

A l'usage, tu verras que pour maintenir un cap avec un tel gouvernail, il ne faut pas plus que quelques degrés. Avec ton rapport de volets, cela risque de donner l'impression que le barreur est saoul Very Happy drunken
Le bateau risque fort de se trouver freiné en virage et perdre ainsi sa manœuvrabilité
Mais il flottera et tournera dans le sens voulu, ne te tracasses pas !

Invité
Invité


Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Ven 28 Aoû 2015 - 10:51

Hello albertus

"Mais il flottera..."

Je l'espère bien !
Quant à tourner dans le sens voulu, c'est encore à voir avec le canal 4 de la télécommande.
- Le canal 3 est branché sur le servo de marche, commande main gauche de la radio
- Le canal 4 est branché sur le servo de gouvernail, commande main droite de la radio,
mais, quand je pousse ledit manche à droite, le gouvernail tourne à gauche, et inversement !
Rien de grave, il suffit de relire le mode d'emploi de la radio et faire le nécessaire.                                study

Nounours
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Mich15 Ven 28 Aoû 2015 - 18:11

Bien-sur, c' est mieux !!!!!!

Petite remarque : attention à ta cap coulissant dans un tube laiton, ça peut te créer des parasites radio.

Pour le sens du débattement, tu trouveras facilement, mais si ta radio le permet, mets beaucoup d' expo à la direction. C' est-à-dire que proche du neutre, tu auras un faible débattement. Mais gardes-en beaucoup le manche à fond, ça te servira pour la marche arrière.
En -effet, en arrière, tu verras que ça se fait à vitesse très lente, et que c' est plutot la rotation de l' hélice qui fait se déplacer la poupe latéralement .....

Mich15
Mich15

Messages : 1231
Date d'inscription : 15/02/2014
Age : 78
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Sam 29 Aoû 2015 - 0:42

Merci Mich15 pour tes conseils quant au débattement faible proche du neutre, et exponentiel par la suite.

Nounours
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Sam 29 Aoû 2015 - 10:32

Salut bisamme,

à propos du Blitz, j'ai beau chercher, je n'arrive plus à retrouver les images ni la description du Blitz grandeur nature.
Quelqu'un serait-il plus doué que moi dans cette recherche ?

Tschüss
Nounours
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Mich15 Sam 29 Aoû 2015 - 10:52

L' original, je ne sais pas, mais en voici un :

[Vous devez être inscrit et connecté pour voir ce lien]

Mich15
Mich15

Messages : 1231
Date d'inscription : 15/02/2014
Age : 78
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Sam 29 Aoû 2015 - 11:20

Merci Mich15,

c'est le document que j'avais déjà vu et que je ne trouvai plus.
Du coup, je peux vous donner l'échelle de "Patricia":
1/7,778 donc proche de 1/8

@+
Nounours
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Invité Sam 29 Aoû 2015 - 16:08

[Vous devez être inscrit et connecté pour voir ce lien]

Invité
Invité


Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Sam 29 Aoû 2015 - 19:25

Merci albertus,

mais il s'agit du même lien que celui envoyé par Mich15.
Zwei mol genäjet hebt besser !

Cordialement
Nounours
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Sam 29 Aoû 2015 - 19:35

Euréka !

Le Blitz a fait sa première séance de chauffe !
Gaz raccordé, allumage du brûleur, mise en température de la chaudière, pression stabilisée à 3 bars, la soupape de sécurité s'ouvre,
ça fume et crachouille de partout !
Je lance la marche avant à partir de la radio, l'hélice tourne dans le bon sens (direct vu de l'arrière), et comme l'hélice est en pas à gauche...
Marche AV et AR, parfait,
gouvernail gauche et droite, itou.

Demain, première navigation aux étangs d'Ingersheim !!!
Je vous tiendrai au courant (pas de l'eau, c'est un étang, non une rivière)

Nounours
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par kangoo91 Sam 29 Aoû 2015 - 20:35

Ah zut!!! Sur un forum, on ne peut pas avoir les odeurs de cette chaudière...
Tant pis, on se contentera des photos Wink

Laurent
kangoo91
kangoo91
Modérateur

Messages : 10926
Date d'inscription : 11/06/2013
Age : 56
Localisation : Viry chatillon (91)

https://500px.com/p/kangoo91?view=galleries

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Mich15 Sam 29 Aoû 2015 - 23:30

Un grand jour, une première navigation vapeur !!!!!!!!!!!!!!!!!!!!!!!
Mich15
Mich15

Messages : 1231
Date d'inscription : 15/02/2014
Age : 78
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Nounours67 Dim 30 Aoû 2015 - 0:46

Mich15 a écrit:Un grand jour, une première navigation vapeur  !!!!!!!!!!!!!!!!!!!!!!!



Tu peux le dire !
Le Nounours en frétille d'impatience !
Nounours67
Nounours67

Messages : 1327
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Silenthunter Dim 30 Aoû 2015 - 18:40

Le Blitz 1960 "Patricia" - Page 6 <a href=Le Blitz 1960 "Patricia" - Page 6 Bateau12" /

Voilà Nounours une photo de la boîte de construction de ton magnifique bateau.
Je suis certain que tu as passé une super journée en essayant avec ta ‘bête’ de télécommande Smile ton superbe bateau !
Silenthunter
Silenthunter

Messages : 56
Date d'inscription : 16/04/2015
Age : 60
Localisation : Bruxelles

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Silenthunter Dim 30 Aoû 2015 - 18:43

Et une photo du gouvernail du modèle que j'ai acheté dernièrement Smile
Vraiment pas à la hauteur de ton modèle mais je vais essayer de faire le nécessaire à mon aise .

Le Blitz 1960 "Patricia" - Page 6 Bateau15


Dernière édition par Silenthunter le Lun 31 Aoû 2015 - 18:20, édité 1 fois
Silenthunter
Silenthunter

Messages : 56
Date d'inscription : 16/04/2015
Age : 60
Localisation : Bruxelles

Revenir en haut Aller en bas

Le Blitz 1960 "Patricia" - Page 6 Empty Re: Le Blitz 1960 "Patricia"

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 6 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
