"La RECOUVRANCE" au 1/50ème - Kit Soclaine avec plans de l'AAMM (Terminé).

mais maintenant une autre tuile m'arrive ....
Regardez dans les cercles rouge !!!

[Vous devez être inscrit et connecté pour voir ce lien]

Là ou il y a trop de matière tu utilise la lime à enlever et là ou il y a trop peu de matière tu utilise la lime à rajouter.   Donc tu colle une petite épaisseur .

Daniel, tu devrais vérifier le positionnement des couples avec une lame de scie à métaux cintrée
La latte ou la lame ne doit poser que sur trois couples : sur le premier couple, le dernier et le maitre couple
Sur les autres, elle doit juste affleurer
On ne pose les pinces que sur ces trois couples là, mais la colle à bois étant posée sur tous les couples, elle remplira les légers manques éventuels sur les autres couples
Si un couple est trop large, on le ponce
Si il manque trop, on y met une épaisseur en Bristol
Si il manque trop, on s'en fous, pour autant que les autres couples soient ok

Sur ta photo, pour la latte du bas, le couple à droite du cercle rouge me semble trop large, c'est à cause de lui que la latte s"écarte
L'idéal est de tracer une ligne verticale au milieu des couples avant de les poser sur la quille
Pour une construction facile, on ne pose pas les couples sur la quille : on pose la quille sur les couples retournés sur le chantier, une fois qu'ils sont bien alignés



 [Vous devez être inscrit et connecté pour voir ce lien]  [Vous devez être inscrit et connecté pour voir ce lien]


2 janvier 2017

Reprise du bordage après tous ces soucis ....

[Vous devez être inscrit et connecté pour voir ce lien]

et bien voila , c'étais pas bien grave !!

L'année commence mieux que la précédente n'a fini.

pendant des scéances de séchage des virures .... je me pose certaines questions :

@ Ofencer :  - ou as tu trouvé l'hélice de 5 pales (et ses dimensions) ?
- le diamètre des boudins concernant le zodiac ?
- comment as tu fait pour bien situer l'ouverture des sabords dans le pavois ? soclaine dit " reportez vous au plan ... mais lequel ?
.../...

j'avais trouvé l'hélice chez rue des maquettes.

pour le diamètre et dimensions du zodiac,ben j'ai juste la chance de pas etre loin de la mer du coup les dimensions sont vite prises...
pour les  ouvertures de pavois ,c'est simple il n'y en a que trois fonctionnels se trouvant entre les deux mats les autres sont factices ,donc en mesurant la distance et en faisant la division tu as chaque tiers ,et tu place au centre chaque sabord.

Ok et merci de tes réponses rapides ! mais en ce qui concerne le zodiac je reste dans l'inconnu ? A Nancy je suis loin de la mer ...
soclaine ne fait pas mention du zodiac !!!

en te basant sur un zodiac de 4 m de long cela te donnes 8 cm
une largeur de 4 cm ,boudins compris
 boudins de 0,8 cm soit à peu près 40 cm en réel.

et bien je suis quitte de faire un allez-retour Nancy-Quimperlé pour prendre les dimensions d'un zodiac. (je n'en avais aucune idée !)
Un grand Merci à toi, Ofencer,
au fait pourquoi sur ta maquette tu as mis 2 hélices ?

question à dix francs:

quand j'ai commencé la recouvrance je n'avais pas encore pris la décision de faire une réplique de la réplique ,du coup percer la quille et le bordage après c'était plus risqué,du coup j'ai imaginé une future refonte de la motorisation..

ah je comprends, la sagesse est mère de sureté, et tu ne voulais pas prendre de risque d'endommager cette magnifique maquette.

Pour en revenir à la "réplique" ... il n'y a jamais eu de réplique.
Pour construire la Recouvrance (et il n'y en a qu'une) l'équipe à la base du projet en 1991 (et André en faisait partie) s'est inspirée des plans de la série des goëlette type IRIS sans pour autant les copier. La preuve, la Recouvrance est bien plus petite et son gréement bien différend et je ne parles pas de son armement ...et de son annexe ...le zodiac !!!
Il est donc mal approprié de parler de "réplique"
Le livre de Hervé GRALL " La Recouvrance ... carnets de bord" l'explique trés bien.
Voir également un excellent article paru dans le Chasse-marée n°82 intitulé " La Recouvrance, Une goëlette pour Brest".

et oui mais il y a un réglement moderne sur la sécurité dont le zodiac fait partie...
mais c'est pour cela que par clin d'oeil j'avais créer l'annexe en plus.

C'est tout à fait ça, merci de ton accompagnement dans cette réalisation ...

le bordage avance doucement ....

[Vous devez être inscrit et connecté pour voir ce lien]

Doucement serte mais bien.

Merci René,...

[Vous devez être inscrit et connecté pour voir ce lien]

Doucement, mais surement et très bien.

Maintenant opération "ponçage" ....

[Vous devez être inscrit et connecté pour voir ce lien]

Une formalité, il n'y a pas de mastic, et l'ajustement a l'air serré

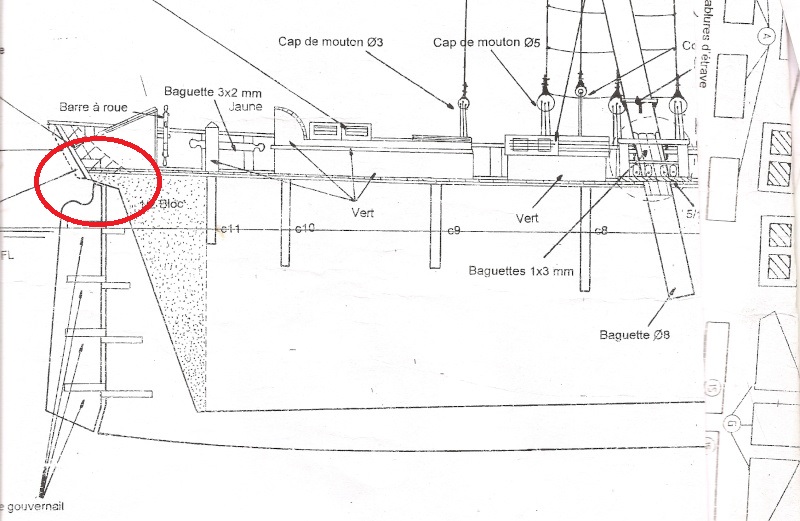

une chose me gène au niveau de la poupe:
en dessous du tableau le plan devrait etre incliné et non en
forme d'escalier...

C'est pas ce que dit le plan .... à moins que je l'ai mal interpréter !
Merci de ton attention,

[Vous devez être inscrit et connecté pour voir ce lien]

On ne voit pas des masses, mais il semble bien que Daniel soit dans le juste.

[Vous devez être inscrit et connecté pour voir ce lien]

celle-ci est plus claire ...

[Vous devez être inscrit et connecté pour voir ce lien]

je le voyait plus incliné...
