Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton Mar 25 Juin 2019, 01:32

Hola les Jeunes Very Happy

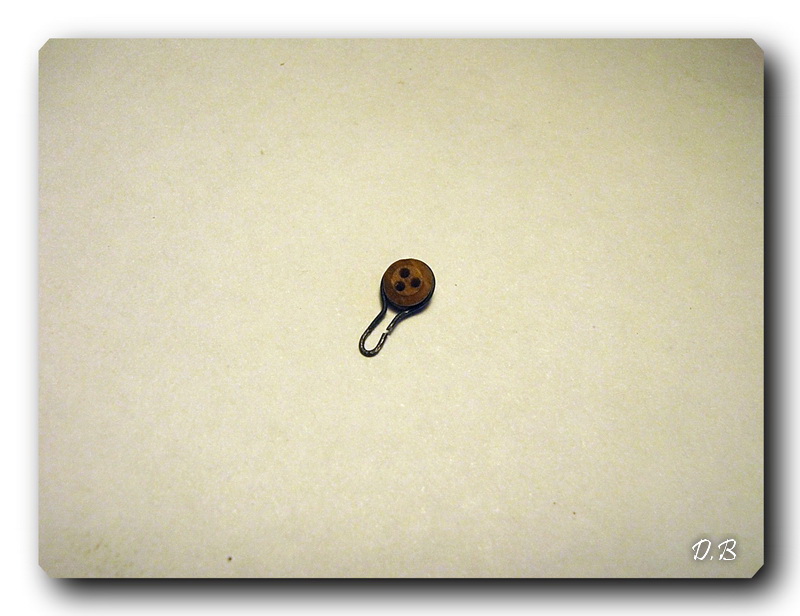

Etude pour realisation des ferrures de Cap de Mouton

Fil metal de 0,6 mm -
Fregate H.M.S Surprise au 1/48 de A.L - Page 19 00150

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 00242

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 00331


EssaiOn ne chipote pas de trop sur les maillons clown ... ceux ci vont me servir a determiner la longueur des cadènes ( maillon a longueur variable ) !!!  ... study cyclops What a Face  Twisted Evil Very Happy
Fregate H.M.S Surprise au 1/48 de A.L - Page 19 00526

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 00629
Bueno ... de n'avoir aucunes objections ... nous et moi meme continuerons Very Happy

Bon debut de journée a tous

@+Dominique Wink

banton

Messages : 3491
Date d'inscription : 16/06/2012

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par † Michel Saunier Mar 25 Juin 2019, 14:11

Je suppose que le fil est brasé pour fermer le cerclage ?
Un coup de pince pour resserrer sous le cap et alors peut-être faire dépasser un peu plus en-dessous.
† Michel Saunier
† Michel Saunier

Messages : 3672
Date d'inscription : 20/06/2012
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par ofencer29350 Mar 25 Juin 2019, 14:38

Pour faire pile poil le maillon,faire croiser les deux brins et les couper ensembles. Reste a braser...

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
ofencer29350
ofencer29350
Modérateur

Messages : 4327
Date d'inscription : 05/03/2013
Age : 53
Localisation : langonnet,près de sainte barbe

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par † Michel Saunier Mar 25 Juin 2019, 14:46

Brasure d'argent en seringue à très basse température au chalumeau Proxxon. Le Cap ne risque rien.
† Michel Saunier
† Michel Saunier

Messages : 3672
Date d'inscription : 20/06/2012
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par Alain Degny Mar 25 Juin 2019, 16:12

Hola viejito libidinoso.

T'affole pas, Pépère, ils parlent de braser, pas de Brazzers. geek

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton Mar 25 Juin 2019, 17:46

Hola les Jeunes Very Happy

 braser .... Brazzers ....  la cyano XXX  peut faire l'affaire !!! scratch Very Happy

Merci les jeunes pour vos commentaires ,  je vais faire en sorte que .....

Bonne fin de journée a tous

@+Dominique Wink
banton
banton

Messages : 3491
Date d'inscription : 16/06/2012
Age : 69
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par kangoo91 Mar 25 Juin 2019, 20:03

Bonsoir Dom,

Il faut que tu rectifies un peu tes caps de mouton. Dafi avait poussé le vice un peu loin mais tu peux t'en inspirer:
https://modelisme-naval-bois.lebonforum.com/t4909p150-to-victory-and-beyond#160265

Laurent
kangoo91
kangoo91
Modérateur

Messages : 10928
Date d'inscription : 11/06/2013
Age : 56
Localisation : Viry chatillon (91)

https://500px.com/p/kangoo91?view=galleries

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton Mar 25 Juin 2019, 21:46

kangoo91 a écrit:Bonsoir Dom,

Il faut que tu rectifies un peu tes caps de mouton. Dafi avait poussé le vice un peu loin mais tu peux t'en inspirer:
https://modelisme-naval-bois.lebonforum.com/t4909p150-to-victory-and-beyond#160265

Laurent
Hola Laurent Very Happy

Le post de Dafi ne m'est pas méconnu ... Wink

Effectivement ... les boucles des ferrures des Caps de Moutons sont un peu plus longues .... a voir !!! sunny

Bonnet de Nuit et merci pour ton commentaire

@+Dominique Wink
banton
banton

Messages : 3491
Date d'inscription : 16/06/2012
Age : 69
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton Ven 12 Juil 2019, 21:30

  Hola les Jeunes Very Happy


En vertud du rechauffement global et des vacances nous et nous meme cadènons assez  leger leger en ce moment!!! sunny bueno a voir si ça merite quelques observations !!!  Very Happy

montage demi a blanc en allant sur le gris !!1 pirat clown Suspect cyclops Very Happy
Fregate H.M.S Surprise au 1/48 de A.L - Page 19 00924

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 01014
Bon Week a tous ... et désalterez vous !!! sunny cheers

@+Dominique Wink
banton
banton

Messages : 3491
Date d'inscription : 16/06/2012
Age : 69
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par papé Ven 12 Juil 2019, 22:53

Bonsoir Dominique
Ce soir je suis là ...
Superbes les alignements
Il faut donc privilégier un alignement par haubanage
à un alignement de "cadènes" ..?scratch

M'interpelle juste le diamètre des cadènes ..?
Elles font "légères"
Mais c'est peut-être un effet d'optique ...?

Pour nous as't'heure c'est
"Bonnet de nuit"drunken
Cordialement
Le Papé


Bravo c'est superbe

papé

Messages : 514
Date d'inscription : 03/02/2013
Age : 76
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton Sam 13 Juil 2019, 00:58

papé a écrit:Bonsoir Dominique
Ce soir je suis là ...
Superbes les alignements
Il faut donc privilégier un alignement par haubanage
à un alignement de "cadènes" ..?scratch

M'interpelle juste le diamètre des cadènes ..?
Elles font "légères"
Mais c'est peut-être un effet d'optique ...?

Pour nous as't'heure c'est
"Bonnet de nuit"drunken
Cordialement
Le Papé
Bravo c'est superbe

Hola Papé

1/ Alignementdes haubans et cadènes

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Image310

2/ Diametre des cadènes

j'utilise du fil metalique de 0,5 mm ( pour moi moins grossier ) ... a voir les specialistes ce qu'ils en pensent !!! Very Happy


 . exemple de cadènes fines .

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 59529310



Bon debut de Week

@+Dominique Wink
banton
banton

Messages : 3491
Date d'inscription : 16/06/2012
Age : 69
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par CRI-CRI Sam 13 Juil 2019, 14:43

La photo est celle... des photo découpes de l'USS Confederacy par Lehmann Shipyard sur Blog-spot, et il faut bien dire que s'il s'agissait de tendre des haubans, ces cadènes ouvertes ne seraient pas assez résistantes, du moins, à mon avis

Par ailleurs, selon le principe bien connu de l'échelle subjective, les faire un peu plus consistantes ne gâterait pas le modèle, toujours à mon avis

Ne jamais oublier que la réalité vue sous le même angle qu'un modèle réduit ne donnerait pas du tout cette impression, disons... arachnéenne

Notre cerveau n'est pas qu'un enregistreur, c'est aussi et surtout un interpréteur associatif, et le modèle réduit qui respecte scrupuleusement l'échelle du moindre détail sera probablement au final perçu comme moins réel que le même qui exagèrerait très légèrement les plus ténus de ces détails, en omettant même au besoin parmi ceux-là, ceux qui ne participent pas à la structure

Je sais que ces propos peuvent choquer pas mal de puristes, mais je ne peux pas renier la phénoménologie de la perception pour leur faire plaisir... Razz
CRI-CRI
CRI-CRI

Messages : 6337
Date d'inscription : 27/06/2013
Age : 79
Localisation : Strasbourg

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton Lun 15 Juil 2019, 17:36

Hola les jeunes , hola Cristian  Very Happy

il serait interessant de savoir le diametre reel de ces cadènes pour pouvoir s'y rapprocher . ( comme celle de l'Hermione par exemple )
j'ai pris du fil metalique de 0,50 mm , au 1/48 donne une section reelle de 2,4 cm

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 00151

le fil de 1 mm donne une section reelle de 4,8 cm

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 00243
Si vous avez des idées ......  A vos claviers Very Happy

Bonne fin de journée a tous

@+Dominique Wink
banton
banton

Messages : 3491
Date d'inscription : 16/06/2012
Age : 69
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par CRI-CRI Lun 15 Juil 2019, 18:51

En appliquant ce que j'ai expliqué plus haut, je pense que l'aspect fragile sur le modèle réduit ne rend pas compte de la réalité en grandeur nature, bien que l'échelle dise le contraire, moi, je mettrais quelque chose de plus costaud que le strict respect de l'échelle, parce que l'oeil garde une seule impression : punaise, que c'est fragile..., il ne sort pas de la réalité, jamais, et un petit bateau n'est jamais confondu avec le vrai, si détaillé soit-il, c'est comme ça qu'on est faits... ce qui absout le mec raisonnable de déroger pour la bonne cause à la dure loi de la similarité obligée et mathématique (t'as vu comme j'cause des trucs compliqués ?)
CRI-CRI
CRI-CRI

Messages : 6337
Date d'inscription : 27/06/2013
Age : 79
Localisation : Strasbourg

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par papé Lun 15 Juil 2019, 19:06

Un homme d'expérience ce Cri-cri  cheers

Un « manœuvre » de mon acabit, après t’avoir décroché du mur, dirait
« Short » tes cadènes  Shocked

Le papé

papé

Messages : 514
Date d'inscription : 03/02/2013
Age : 76
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par Daniel.B Lun 15 Juil 2019, 20:25

Bonjour Dominique,
Voici une photo que j'ai prise de l'Hermione à Rochefort.
Il n'y a pas de cotes, mais tu dois pouvoir tirer des ratios que tu rapprocheras au diamètre de tes caps de mouton.

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Hermio11
Bon courage.
(PS: ce n'est pas une bouteille de champagne)
Daniel.B
Daniel.B

Messages : 2507
Date d'inscription : 15/01/2014
Age : 75
Localisation : Saint Pierre des Corps (37700)

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par Alain Degny Lun 15 Juil 2019, 20:51

Les cadènes de la Pandora font 0.5 mm au 1/64e soit 0.67 mm au 1/48e. T'es un peu faiblard en diamètre, mon Pépère. Sad  Faut prendre ton bokoko plus régulièrement.

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 21318910

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny
Alain Degny
Admin

Messages : 25017
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton Mar 16 Juil 2019, 00:53

Alain Degny a écrit:Les cadènes de la Pandora font 0.5 mm au 1/64e soit 0.67 mm au 1/48e. T'es un peu faiblard en diamètre, mon Pépère. Sad  Faut prendre ton bokoko plus régulièrement.
Hola Merveille des Illuminés Very Happy


Voila du concret .. 0,67  ...  j'vas voir si j'ai ça dans ma caverne . Very Happy cheers

Merci a tous , bonnet de nuit  et  bokoko Sleep

@+Dominique Wink
banton
banton

Messages : 3491
Date d'inscription : 16/06/2012
Age : 69
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par CRI-CRI Mar 16 Juil 2019, 10:26

On retombe sur nos pattes : la Confederacy qui a servi à illustrer un message précédent est au 1/64, et la Surprise au 1/48 : (0.50 / 48) * 64 = 0.67 mm  Razz

C'est ce que l'on appelle être à cheval sur les principes, avec une règle de Troie, inspirée d'Ulysse, célèbre inventeur du plat-bord...
CRI-CRI
CRI-CRI

Messages : 6337
Date d'inscription : 27/06/2013
Age : 79
Localisation : Strasbourg

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton Mar 16 Juil 2019, 18:20

Hola les Jeunes Very Happy

Essai :

0,67 donné par Alain et + ou -  0,70 de mon ancien cable telé ( pure cuivre les enfants) Very Happy  cheers

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 01314

premier essai :

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 00152

2/  a gauche l'ancienne cadene de 0,5  mm .

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 01213
je crois etre dans les normes et peux continuer le montage ...  A vos claviers !!! Very Happy

Bonne fin de journée a tous

@+Dominique Wink
banton
banton

Messages : 3491
Date d'inscription : 16/06/2012
Age : 69
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par CRI-CRI Mar 16 Juil 2019, 18:31

Pour bien en juger, il faudrait le voir noirci

Quid du cerclage des caps de mouton ? Du coup, ils ont l'air de flotter en lévitation
CRI-CRI
CRI-CRI

Messages : 6337
Date d'inscription : 27/06/2013
Age : 79
Localisation : Strasbourg

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton Mar 16 Juil 2019, 19:23

CRI-CRI a écrit:Pour bien en juger, il faudrait le voir noirci

Quid du cerclage des caps de mouton ? Du coup, ils ont l'air de flotter en lévitation
Hola Christian Very Happy

nous allons faire en sorte que .....   cyclops

Bonne fin de soirée

@+Dominique Wink
banton
banton

Messages : 3491
Date d'inscription : 16/06/2012
Age : 69
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par papé Mar 16 Juil 2019, 19:33

Cela sent l'homme mur et en pleine force de l'âge  cheers
Un bateau à ta mesure  pirat
Solide et aux membrures "branchées TV"  et en adéquations.... alien

Bon courage
Le papé

papé

Messages : 514
Date d'inscription : 03/02/2013
Age : 76
Localisation : Montesquieu-Volvestre

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par Daniel.B Mar 16 Juil 2019, 21:00

Déjà mieux, mais comme le dit Cri-Cri, il faut faire le tour du cap de mouton. Aussi les autres pour une vue d'ensemble et là! tous de la même taille. Puis le noir si tout va bien.
Il y a de quoi passer du bon temps.
A plus.
Daniel.B
Daniel.B

Messages : 2507
Date d'inscription : 15/01/2014
Age : 75
Localisation : Saint Pierre des Corps (37700)

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par † Michel Saunier Mar 16 Juil 2019, 21:10

Tes cadènes de caps sont top, n'oublie pas le Rivet d'en bas.
Le cerclage du cap est peut-être un chouïa trop encastré mais ce n'est pas rédhibitoire. Moi, j'aime !
† Michel Saunier
† Michel Saunier

Messages : 3672
Date d'inscription : 20/06/2012
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par banton Mar 16 Juil 2019, 22:08

Michel Saunier a écrit:Tes cadènes de caps sont top, n'oublie pas le Rivet d'en bas.
Le cerclage du cap est peut-être un chouïa trop encastré mais ce n'est pas rédhibitoire. Moi, j'aime !
Hola Michel Very Happy

Alors là ... je vais a la Messe Dimanche prochain ..  cheers

Bonne fin de soirée et merci a tous pour vos commentaires

@+Dominique Wink
banton
banton

Messages : 3491
Date d'inscription : 16/06/2012
Age : 69
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Fregate H.M.S Surprise au 1/48 de A.L - Page 19 Empty Re: Fregate H.M.S Surprise au 1/48 de A.L

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 19 sur 40 Précédent  1 ... 11 ... 18, 19, 20 ... 29 ... 40  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
