L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par Invité Dim 7 Oct 2012 - 19:57

C'est une pâte assez facile à trouver , notamment dans les boutiques de loisirs créatifs . Je crois qu'il en a chez Truffaut par exemple.

Attention, j'avais commencé à poncer l'excédent un peu trop tôt, cela a tendance à laisser des traces et oblige à reponcer un peu fort. En laissant sécher au chaud et ventilé pendant une semaine, çà roule !

[Vous devez être inscrit et connecté pour voir ce lien]

Invité
Invité


Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par Marc Dim 7 Oct 2012 - 22:07

Les bâtisseurs de Kit ont beaucoup à apprendre de vous, Messieurs de l'arsenal Very Happy
Mais en fin de compte, nous partageons tous cette même " douce folie geek " relatée tout en finesse par Bernard. Very Happy
Marc
Marc

Messages : 3194
Date d'inscription : 18/06/2012
Age : 60
Localisation : Caluire

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par bernardw Dim 7 Oct 2012 - 22:40

Oui Marc, moi aussi j'ai commencé par des kits. Moi aussi j'ai pesté avec des bois de mauvaise qualité, avec des notices mal traduites, avec des pièces à refaire car "standardisées" et pas à la bonne échelle ou ne correspondant pas à la bonne époque.
Alors j'ai franchis le pas.
Aujourd'hui je peste toujours, mais uniquement contre moi même et mes deux mains gauches. (je suis droitier) et de temps en temps je suis fier en me surprenant moi-même de ce que j'arrive à produire.
Alors si nous pouvons aider, n'hésites pas.
bernardw
bernardw

Messages : 2436
Date d'inscription : 10/09/2012
Age : 76
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Défrisé par la frise!

Message par bernardw Sam 13 Oct 2012 - 13:49

Que croyez vous qu'il fit quand cela arriva:
L'Amarante de Bernardw au 1/36 - Page 4 Cassa11

Il se dit:
Pour le 8ème essai je commencerai par la fin ainsi je perdrai moins de temps si ça pète!
bernardw
bernardw

Messages : 2436
Date d'inscription : 10/09/2012
Age : 76
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par Ptiviking Sam 13 Oct 2012 - 15:41

Bonjour Bernard,
C'est un des désavantages de l'arsenal !
Ne peux-tu pas recoller les 2 pièces
sans que cela ne paraisse ?
A+
Claude
Ptiviking
Ptiviking

Messages : 143
Date d'inscription : 29/06/2012
Age : 58
Localisation : Canada, Québec, Saint-Lazare

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par stf67 Sam 13 Oct 2012 - 18:26

C'est généralement à ce moment là que les outils volent à travers l'atelier

Quel dommage Bernard, si proche de la fin Sad

Dis toi que le prochain sera encore mieux Very Happy

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
stf67
stf67
Admin

Messages : 5953
Date d'inscription : 12/06/2012
Age : 48
Localisation : PLOUIDER

https://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par pito44 Sam 13 Oct 2012 - 21:52

J'en ai ml au ventre pour toi,la 8em piece toi qui m'a l'air assez doué ça me donne des frissons dans le dos car il va bien falloir que je m'y mette moi aussi bonjour l'angoisse !!!Allez bon courage matelot Basketball Basketball
amicalement pito
pito44
pito44

Messages : 142
Date d'inscription : 13/09/2012
Age : 75
Localisation : saint brevin l'ocean 44

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par Jérôme L.Olivier Sam 13 Oct 2012 - 22:10

Aie !!! Il y a de quoi ragé la ! Sad
C'est dans ce genre de moment ou l'on s’aperçoit que l'on connais par coeur la version complète du dictionnaire des Gros Mots ! silent

Courage Bernard, la prochaine sera surement meilleur ! Very Happy
Jérôme L.Olivier
Jérôme L.Olivier

Messages : 2950
Date d'inscription : 14/08/2012
Age : 40
Localisation : Haute Normandie

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par cocovert Sam 13 Oct 2012 - 22:26

toutes mes pensées pour cette défunte pièce...

donnons lui les obsèques dignes de son nom....

j'éspère pour toi que la 9e sera la bonne...

[Vous devez être inscrit et connecté pour voir ce lien]
cocovert
cocovert

Messages : 2676
Date d'inscription : 16/06/2012
Age : 52
Localisation : paris

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par Jean-Marc 83 Dim 14 Oct 2012 - 8:01

Aïe dur ce coup la What a Face.

courage pour recommencer .

@ pluche pirat
Jean-Marc 83
Jean-Marc 83

Messages : 2830
Date d'inscription : 16/06/2012
Age : 58
Localisation : Var 83

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par frederic Ravinet Dim 14 Oct 2012 - 10:20

Préfère rien dire ....... Cela doit faire mal aux nerfs un truc pareil !!!
J'ai l'habitude de recommencer ce qui ne va pas mais là ...... Admiration !!!
Courage ........ Nous sommes tous avec toi !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.
frederic Ravinet
frederic Ravinet
Admin

Messages : 4983
Date d'inscription : 12/06/2012
Age : 68
Localisation : AMBOISE

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par cocovert Dim 14 Oct 2012 - 10:23

bien d'accord avec toi frédéric, il y a de quoi fendre le coeur...surtout quand c'est bien avancé....
cocovert
cocovert

Messages : 2676
Date d'inscription : 16/06/2012
Age : 52
Localisation : paris

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par a.sorolla Dim 14 Oct 2012 - 23:31

bernardw a écrit:Bonsoir,
Les chevilles devraient effectivement être carrées.
J'ai essayé avec des baguettes bois coupées au carré (0,3) ça ne le fait pas. Dans le trou rond de diam 0.4 le carré s’arrondit, dans du 0.5 ça flotte et ce n'est plus à l'échelle.
Par convention en arsenal ces chevilles (comme celles du bordages) peuvent rester telles quelles. Avec le temps le laiton de ternira.
Quant au nombre, c'est un faux problème. Cela va vite à faire.
Marquer les emplacements sur un coté du couple. Percer avec le fil qui servira pour les chevilles. Enfoncer une cheville. Couper le fil à ras. Faire la suivante etc. Passer un coup de lime sur l'ensemble pour que rien ne dépasse.
Et on recommence sur la deuxième face.
Pour éviter la monotonie, j'alterne la découpe d'un couple, le façonnage des encoches et l'assemblage d'un autre, la réalisation des biais du troisième et le cloutage.

Bonsoir

Je veux montrer le système que j'utilise,
Pour une échelle entre un 1/32 et 1/36eme, restent très réalistes

avec quelques petites tenailles, je réalise la tête carrée, l'une à l'une


L'Amarante de Bernardw au 1/36 - Page 4 DSCN1810

L'Amarante de Bernardw au 1/36 - Page 4 DSCN1812

L'Amarante de Bernardw au 1/36 - Page 4 DSCN1813


les têtes carrées, un produit leur a passé pavonador pour qu'elles soient noires

L'Amarante de Bernardw au 1/36 - Page 4 DSCN0138-crop


Il n'est pas tout à fait cher, puisque tout le travail est réalisé à une main, et le résultat est très satisfaisant, vous pouvez le voir dans le siguente la photo.

L'Amarante de Bernardw au 1/36 - Page 4 GV1106049


Cordialement

Adrian
a.sorolla
a.sorolla

Messages : 91
Date d'inscription : 12/10/2012
Age : 67
Localisation : Valencia, espagne

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par frederic Ravinet Lun 15 Oct 2012 - 6:23

Quelle patience !!! Mais le résultat est là !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.
frederic Ravinet
frederic Ravinet
Admin

Messages : 4983
Date d'inscription : 12/06/2012
Age : 68
Localisation : AMBOISE

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par bernardw Lun 15 Oct 2012 - 6:56

Merci Adrian,
Mais là tu as du 1,6 au carré.
La monographie parle de 0,4.
Je vais sûrement utiliser la technique montrée par Wilfrid.
bernardw
bernardw

Messages : 2436
Date d'inscription : 10/09/2012
Age : 76
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par a.sorolla Lun 15 Oct 2012 - 7:56

Ok, Bernard

C'était seulement pour apporter d'autres manières de réaliser ce travail.

il me semble que 0,4mm d'un carré pour une échelle de 0,36eme, il me semble très peu, plus si la monographie le dit.....


Cordialement

Adrian
a.sorolla
a.sorolla

Messages : 91
Date d'inscription : 12/10/2012
Age : 67
Localisation : Valencia, espagne

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par bernardw Lun 15 Oct 2012 - 8:31

Adrian:
extrait de la monographie:
"Les goujons carrés et rivés sur les membres ont les 2/3 de l’épaisseur de la quille réduits en lignes pour section soit environ l5 mm.
La quille a 11 pouces (297 mm) de hauteur sur 9 pouces (243 mm) de largeur."
bernardw
bernardw

Messages : 2436
Date d'inscription : 10/09/2012
Age : 76
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par a.sorolla Lun 15 Oct 2012 - 9:08

effectivement, Bernard, j'ai révisé la monographie.

elle indique que les têtes consistent environ de 15mm, en ce qu'il y a une échelle 1:36eme est égal à 0,54mm


amicalement

Adrian
a.sorolla
a.sorolla

Messages : 91
Date d'inscription : 12/10/2012
Age : 67
Localisation : Valencia, espagne

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par bernardw Lun 15 Oct 2012 - 14:06

0,42 Adrian, 0,42
15mm x 1/36 = 15/36 = 0,41666
bernardw
bernardw

Messages : 2436
Date d'inscription : 10/09/2012
Age : 76
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par a.sorolla Lun 15 Oct 2012 - 14:17

bernardw a écrit:0,42 Adrian, 0,42
15mm x 1/36 = 15/36 = 0,41666

je demande des excuses
effectivement, Bernard, 0,41, il est correct.

mais je suis sûr qui si tu réalises les têtes carrées à 0,50mm se remarquera très peu.

Cordialement

Adrian
a.sorolla
a.sorolla

Messages : 91
Date d'inscription : 12/10/2012
Age : 67
Localisation : Valencia, espagne

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Frise: dernière version

Message par bernardw Jeu 1 Nov 2012 - 18:39

Bonsoir,
Voici la dernière version de ma frise, peut-être la bonne.

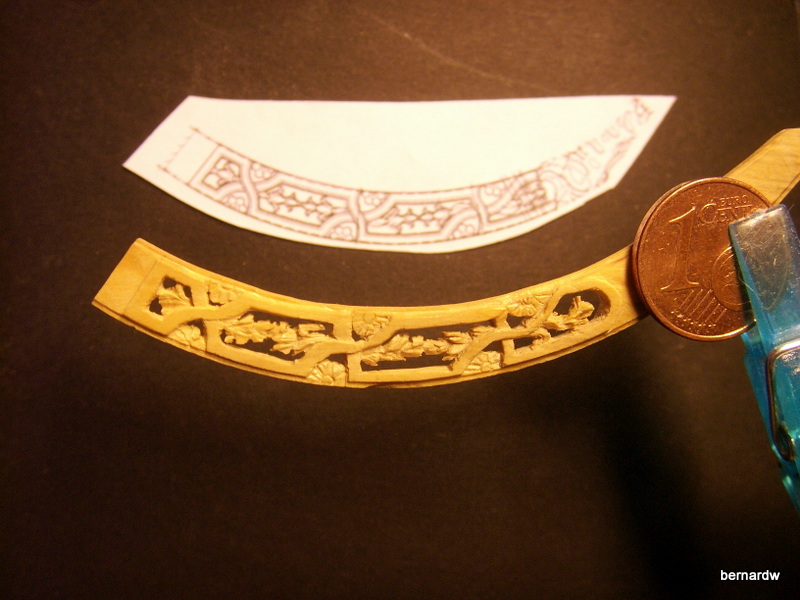

Vue tribord:
L'Amarante de Bernardw au 1/36 - Page 4 1_02410

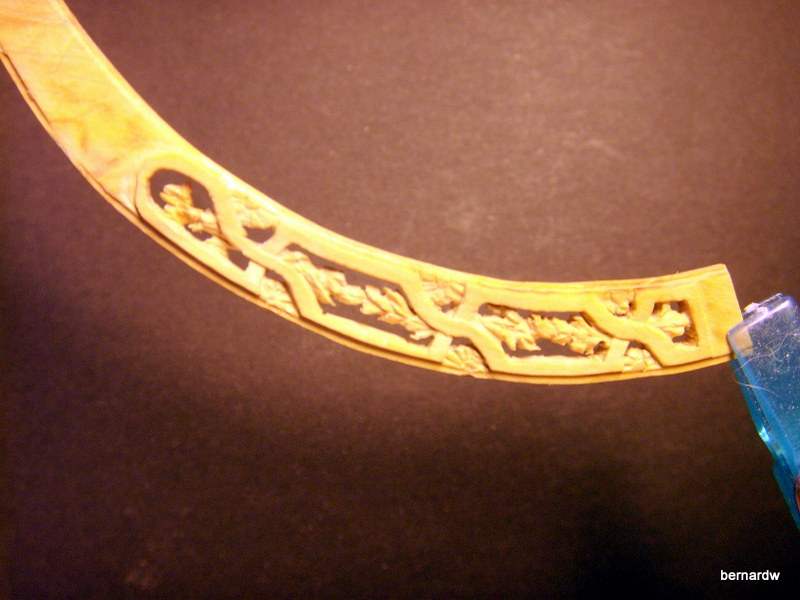

Vue babord:
L'Amarante de Bernardw au 1/36 - Page 4 1_02510

Montée dans l'éperon:
L'Amarante de Bernardw au 1/36 - Page 4 1_03011
L'Amarante de Bernardw au 1/36 - Page 4 1_03111

Voici les outils utilisés (hormis perçage avec foret de 0,5 et scie à chantourner à main)
L'Amarante de Bernardw au 1/36 - Page 4 1_03510
un mini tournevis affuté ainsi qu'une vieille lame de scalpel et 3 aiguilles hypodermiques.
bernardw
bernardw

Messages : 2436
Date d'inscription : 10/09/2012
Age : 76
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par Jean-Marc 83 Jeu 1 Nov 2012 - 20:30

Bonsoir Bernard

He ben tu t'en tires magnifiquement la cheers. Vraiment très beau !! bravo

On a trois outsiders en piste What a Face ils vont se motiver l'un l'autre lol!

@ pluche pirat
Jean-Marc 83
Jean-Marc 83

Messages : 2830
Date d'inscription : 16/06/2012
Age : 58
Localisation : Var 83

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par pito44 Jeu 1 Nov 2012 - 21:18

Tout simplement magnifique !!!Encore bravo,il va falloir que je m'applique .
Amicalement pito
pito44
pito44

Messages : 142
Date d'inscription : 13/09/2012
Age : 75
Localisation : saint brevin l'ocean 44

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par frederic Ravinet Jeu 1 Nov 2012 - 21:22

Alors là ........ Tu peux être fier de toi !!!
Beau travail !!! et j'adore tes outils.

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.
frederic Ravinet
frederic Ravinet
Admin

Messages : 4983
Date d'inscription : 12/06/2012
Age : 68
Localisation : AMBOISE

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par Jérôme L.Olivier Jeu 1 Nov 2012 - 22:59

C'est vraiment génial Bernard ! Du vrais travail de maître ! Bravo ! cheers

Quand je voit la frise par rapport a la taille de la pièce de 1 centime, c'est vraiment de la grande précision ! Very Happy
Jérôme L.Olivier
Jérôme L.Olivier

Messages : 2950
Date d'inscription : 14/08/2012
Age : 40
Localisation : Haute Normandie

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par stf67 Ven 2 Nov 2012 - 6:13

Superbe Bernard, quelle précision, de la véritable dentelle sur bois cheers

J'adore tes fleurs dans les angles des moulures, je n'ai pas eu le courage de les faire Sad

Pourquoi doutes tu que ce soit la bonne? Elle ne te conviens pas? scratch


_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
stf67
stf67
Admin

Messages : 5953
Date d'inscription : 12/06/2012
Age : 48
Localisation : PLOUIDER

https://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

L'Amarante de Bernardw au 1/36 - Page 4 Empty Re: L'Amarante de Bernardw au 1/36

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 25 Précédent  1, 2, 3, 4, 5 ... 14 ... 25  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
