un corsaire de rien du tout
Bonjour à tous,
après l'échec de la pirogue de Maurice, je me suis ressourcé en revenant à un avion en papier. Il est terminé, on retourne aux bateaux!
En espérant que j'aurai plus de réussite cette fois ci....mais ça devrait le faire!
Ce nouveau bateau pourra se faire grâce à la contribution du sieur Kiwi, du forum, car c'est lui qui m'a fourni les plans, qu'il en soit remercié publiquement!
Il s'agit donc du Corsaire, et, comme à mon habitude, il sera traité au 40ème, pour être en cohérence avec le reste de ma "flotte".
Pour rester "en phase" avec le modèle grandeur, je vais utiliser principalement du contreplaqué, de différentes épaisseurs. Les couples sont en 2 mm, la quille est un composite de deux feuilles de 0.6 mm qui enserrent une feuille de 1 mm (le puits de dérive sera découpé dans cette épaisseur). Le bordé sera certainement fait en 0.5 mm (mais ça c'est pour plus tard...).
Pour réaliser les couples (dont j'ai limité le nombre à 4, ça devrait suffire), j'utilise ma technique habituelle: 2 épaisseurs de contreplaqué collées ensemble en interposant une feuille de papier collée à la colle stick (facile à décoller), donc symétrie assurée.
même chose pour la quille: les 3 épaisseurs sont collées ensemble, en intercalant des feuilles de papier. Elles sont donc découpées ensemble, arasées et poncées ensemble, avant séparation, de façon à pouvoir évider le puits de dérive dans l'épaisseur du milieu.
Le chantier, les couples et la quille, ajustés.
En recherchant sur le net des exemples de Corsaire, j'ai fait le choix de traiter le mien "à l'ancienne", c'est à dire avec un accastillage simple: par exemple, il n'y aura pas de rail d'écoute, mais simplement poulies et cordages.
La suite, ce sera le collage des demi couples entre eux, la découpe d'encoches dans les couples et dans la quille, pour l'assemblage du tout sur le chantier.
Bref, ça démarre......
après l'échec de la pirogue de Maurice, je me suis ressourcé en revenant à un avion en papier. Il est terminé, on retourne aux bateaux!
En espérant que j'aurai plus de réussite cette fois ci....mais ça devrait le faire!
Ce nouveau bateau pourra se faire grâce à la contribution du sieur Kiwi, du forum, car c'est lui qui m'a fourni les plans, qu'il en soit remercié publiquement!
Il s'agit donc du Corsaire, et, comme à mon habitude, il sera traité au 40ème, pour être en cohérence avec le reste de ma "flotte".
Pour rester "en phase" avec le modèle grandeur, je vais utiliser principalement du contreplaqué, de différentes épaisseurs. Les couples sont en 2 mm, la quille est un composite de deux feuilles de 0.6 mm qui enserrent une feuille de 1 mm (le puits de dérive sera découpé dans cette épaisseur). Le bordé sera certainement fait en 0.5 mm (mais ça c'est pour plus tard...).
Pour réaliser les couples (dont j'ai limité le nombre à 4, ça devrait suffire), j'utilise ma technique habituelle: 2 épaisseurs de contreplaqué collées ensemble en interposant une feuille de papier collée à la colle stick (facile à décoller), donc symétrie assurée.
même chose pour la quille: les 3 épaisseurs sont collées ensemble, en intercalant des feuilles de papier. Elles sont donc découpées ensemble, arasées et poncées ensemble, avant séparation, de façon à pouvoir évider le puits de dérive dans l'épaisseur du milieu.
Le chantier, les couples et la quille, ajustés.
En recherchant sur le net des exemples de Corsaire, j'ai fait le choix de traiter le mien "à l'ancienne", c'est à dire avec un accastillage simple: par exemple, il n'y aura pas de rail d'écoute, mais simplement poulies et cordages.
La suite, ce sera le collage des demi couples entre eux, la découpe d'encoches dans les couples et dans la quille, pour l'assemblage du tout sur le chantier.
Bref, ça démarre......
alain42- Messages : 518
Date d'inscription : 29/11/2012
Age : 64
Localisation : saint etienne
Re: un corsaire de rien du tout
Les coques à bouchains vifs ne sont pas trop ma tasse de thé.
Mais c'est avec plaisir que je vais suivre l'évolution du chantier.
Bon courage pour la suite Alain
Mais c'est avec plaisir que je vais suivre l'évolution du chantier.
Bon courage pour la suite Alain
michael Gloaguen- Modérateur
- Messages : 6805
Date d'inscription : 14/09/2012
Age : 57
Localisation : Penmarc'h,Pays bigouden
Re: un corsaire de rien du tout
Dommage pour la pirogue...
Pour le Corsaire, s'il te faut quelques détails, j'irai au club de voile, ici chez moi!!! N'hésites pas.
Laurent
Pour le Corsaire, s'il te faut quelques détails, j'irai au club de voile, ici chez moi!!! N'hésites pas.
Laurent
Re: un corsaire de rien du tout
alain42 a écrit:
Pour réaliser les couples (dont j'ai limité le nombre à 4, ça devrait suffire).....
Tu as raison; Connaissant un peu les productions de Jean-Jacques Herbulot (j'ai navigué sur Corsaire, Cap Corse, Corvette et l'incontournable Vaurien) et ayant envisagé un temps de construire un Cap Corse, voire un Cap Horn, sa technique consistait à border du contreplaqué ou du lamellé collé sur un "mannequin" c'est à dire un montage classique quille couples où seuls les couples correspondant aux cloisons transversales étaient conservés (4 ou 5 maxi) le contreplaqué ployé ou le lamellé collé une fois collés faisait que la coque se comportait comme une poutre, se suffisant à elle-même.
(†) kiwi- Messages : 988
Date d'inscription : 21/10/2012
Localisation : Albi, Tarn
Re: un corsaire de rien du tout
Bonjours
super voilier qui rappelle de bon souvenir !
échelle 1/40° c'est vraiment pas gros mai à l'avantage de ne pas prendre beaucoup de place !
il faut des doigts de fée
mon mien à moi sera la version JOG au 1/5° ( plan MRB ) mais là je vais être obligé de changer de voiture !
[Vous devez être inscrit et connecté pour voir ce lien]
ton plan est super !
bon courage
Michel
super voilier qui rappelle de bon souvenir !
échelle 1/40° c'est vraiment pas gros mai à l'avantage de ne pas prendre beaucoup de place !
il faut des doigts de fée
mon mien à moi sera la version JOG au 1/5° ( plan MRB ) mais là je vais être obligé de changer de voiture !
[Vous devez être inscrit et connecté pour voir ce lien]
ton plan est super !
bon courage
Michel
michel52- Messages : 18
Date d'inscription : 14/04/2015
Age : 71
Localisation : est
Re: un corsaire de rien du tout
Et bien cela promet !!! En route pour une nouvelle aventure !!!
_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.
frederic Ravinet- Admin
- Messages : 4983
Date d'inscription : 12/06/2012
Age : 69
Localisation : AMBOISE
Re: un corsaire de rien du tout
Bien le bonjour,
Dernièrement j'en ai vu un à vendre dans la région de Neuchâtel, c'est comme les avions Jodel il y en a partout.
Dernièrement j'en ai vu un à vendre dans la région de Neuchâtel, c'est comme les avions Jodel il y en a partout.
marc (vassily)- Messages : 848
Date d'inscription : 10/10/2013
Age : 77
Localisation : Suisse romande, canton de Neuchâtel
Re: un corsaire de rien du tout
Heureux d'avoir ravivé quelques bons souvenirs chez certains.
Moi même, le Corsaire m'en rappelle un: Ado, j'étais en colo en corse, et j'ai fait sur deux jours une sortie avec un Corsaire: on est partis de la colo, avec bivouac et barbecue sur la plage, et retour le lendemain; bref, l'aventure, quoi!
Je me souviens surtout qu'il n'y avait pas vraiment du vent, et qu'on a passé beaucoup de temps à écoper: le Corsaire était un peu fatigué......
Petite avancée sur mon petit Corsaire:
Les couples ont été ajustés, des encoches ont été faites pour les encastrer dans la quille (des encoches dans la quille aussi). J'ai également pratiqué des encoches qui recevront des lisses, au bouchain et au livet (les lisses sont des baguettes poirier de 1 mm de côté).
La feuille centrale de la quille (le CP de 1 mm) a été évidée au niveau du puits de dérive, avant d'être ré-assemblée avec les deux "joues" extérieures (en CP de 0.6 mm)
Un assemblage à la volée et à blanc, pour avoir une idée des formes:
Moi même, le Corsaire m'en rappelle un: Ado, j'étais en colo en corse, et j'ai fait sur deux jours une sortie avec un Corsaire: on est partis de la colo, avec bivouac et barbecue sur la plage, et retour le lendemain; bref, l'aventure, quoi!
Je me souviens surtout qu'il n'y avait pas vraiment du vent, et qu'on a passé beaucoup de temps à écoper: le Corsaire était un peu fatigué......
Petite avancée sur mon petit Corsaire:
Les couples ont été ajustés, des encoches ont été faites pour les encastrer dans la quille (des encoches dans la quille aussi). J'ai également pratiqué des encoches qui recevront des lisses, au bouchain et au livet (les lisses sont des baguettes poirier de 1 mm de côté).
La feuille centrale de la quille (le CP de 1 mm) a été évidée au niveau du puits de dérive, avant d'être ré-assemblée avec les deux "joues" extérieures (en CP de 0.6 mm)
Un assemblage à la volée et à blanc, pour avoir une idée des formes:
alain42- Messages : 518
Date d'inscription : 29/11/2012
Age : 64
Localisation : saint etienne
Re: un corsaire de rien du tout
Bien sympa ce petit Corsaire.
_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny- Admin
- Messages : 25092
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise
Re: un corsaire de rien du tout
Bon courage pour la suite ...
daniel54- Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine
Re: un corsaire de rien du tout
Voilà une petite aventure qui démarre bien
_________________
Bien cordialement
Stephan
...........................................................................................................................................................................................
Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...
Proverbe SHADOK
Re: un corsaire de rien du tout
Sympa ce projet qui démarre.
Phil- Messages : 1185
Date d'inscription : 27/10/2014
Re: un corsaire de rien du tout
Bonjour,
une petite avancée dans le chantier:
les éléments constitutifs de la charpente ont été assemblés sur le chantier, et différentes lisses ont été installées, pour proposer une surface de collage un peu plus importante aux éléments qui vont composer le bordé; Celui ci devrait plutôt être rapide à poser, puisqu'il est en 4 parties. Je vais essayer de le faire en CP de 0.4 mm, ce qui se rapprocherait le plus de l'épaisseur à l'échelle 1 (les commentaire joint à mon plan indique une épaisseur de 9 mm). Si cela semble trop fragile, je tricherai en augmentant l'épaisseur. A voir......
une petite avancée dans le chantier:
les éléments constitutifs de la charpente ont été assemblés sur le chantier, et différentes lisses ont été installées, pour proposer une surface de collage un peu plus importante aux éléments qui vont composer le bordé; Celui ci devrait plutôt être rapide à poser, puisqu'il est en 4 parties. Je vais essayer de le faire en CP de 0.4 mm, ce qui se rapprocherait le plus de l'épaisseur à l'échelle 1 (les commentaire joint à mon plan indique une épaisseur de 9 mm). Si cela semble trop fragile, je tricherai en augmentant l'épaisseur. A voir......
alain42- Messages : 518
Date d'inscription : 29/11/2012
Age : 64
Localisation : saint etienne
Re: un corsaire de rien du tout
Bonjour,
une suite à la construction. Donc j'ai bien fait le bordé en CP de 0.4 mm, comme prévu au départ. Et même si je consacre peu de temps journalier au modélisme (vivement la retraite!), je n'ai jamais fait un bordage aussi vite! 4 morceaux, un tableau arrière, et le tour est joué!
Première étape, les deux demi bordés de fond:
découpe et ajustage avec un patron en papier, puis report sur le CP; bref, du classique.
seconde étape, les deux bordés de flanc, même processus:
Une fois les 4 bordés posés, j'ai installé la quille, doublé le tableau avec une épaisseur de CP de 0.4 mm, et renforcé le puits de dérive par deux joues en CP de 0.6 mm. Le niveau de la ligne de flottaison est tracé.
La suite, ce sera la peinture/vernis de la coque (je pense faire le tableau vernis, la coque peinte en deux couleurs oeuvres vives/oeuvres mortes) toute cette peinture sera agrémentée par quelques morceaux en bois d'arbre (comme on dit chez nous, en bois dont on fait les flutes) lisses, mains courantes, à voir par la suite.....
une suite à la construction. Donc j'ai bien fait le bordé en CP de 0.4 mm, comme prévu au départ. Et même si je consacre peu de temps journalier au modélisme (vivement la retraite!), je n'ai jamais fait un bordage aussi vite! 4 morceaux, un tableau arrière, et le tour est joué!
Première étape, les deux demi bordés de fond:
découpe et ajustage avec un patron en papier, puis report sur le CP; bref, du classique.
seconde étape, les deux bordés de flanc, même processus:
Une fois les 4 bordés posés, j'ai installé la quille, doublé le tableau avec une épaisseur de CP de 0.4 mm, et renforcé le puits de dérive par deux joues en CP de 0.6 mm. Le niveau de la ligne de flottaison est tracé.
La suite, ce sera la peinture/vernis de la coque (je pense faire le tableau vernis, la coque peinte en deux couleurs oeuvres vives/oeuvres mortes) toute cette peinture sera agrémentée par quelques morceaux en bois d'arbre (comme on dit chez nous, en bois dont on fait les flutes) lisses, mains courantes, à voir par la suite.....
alain42- Messages : 518
Date d'inscription : 29/11/2012
Age : 64
Localisation : saint etienne
Re: un corsaire de rien du tout
Bonsoir,
quand je vois la date de mon dernier post, je me dis que je n'ai vraiment aucun rendement...pourtant, mon corsaire avance tout "doucettement".
Où en étais-je?

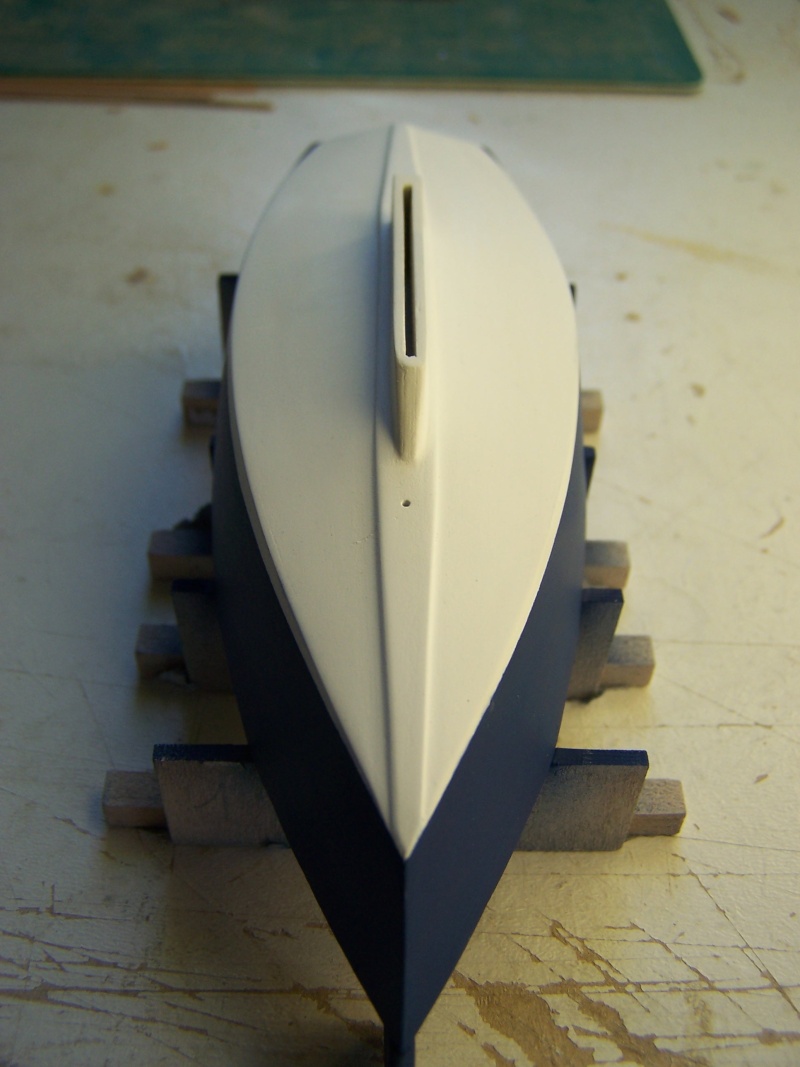

Ah oui, j'avais fini de border la coque. depuis, celle ci a été mise en peinture, d'abord en gris mat comme apprêt, pour mieux visualiser les défauts éventuels:
puis deux couleurs passées à l'aérographe. Pour le choix des couleurs, je me suis inspiré de ce que j'ai pu trouver sur le net: ce sera donc oeuvres vives en blanc, et oeuvres mortes en bleu. Ces couches passées sont légèrement poncées (au 1000), elles feront l'objet d'un ultime voile de peinture, avant vernissage, quand la coque sera plus avancée.
Un peu de travail autre que la coque:
le safran, en poirier, la barre, en bois (?) de placage de 0.5 mm, en plusieurs épaisseurs, la dérive, en alu de 1 mm;
Le mat et la bôme, en lamellé/collé de plusieurs épaisseurs de bois (?) de placage de 0.5 mm, le même bois (?) qui a servi pour la barre. La lame du milieu est légèrement en retrait, de façon à ménager une gorge pour la ralingue de voile, sur la bôme et la mat. J'ai utilisé la même technique sur mon dragon et mon requin.
L'assemblage des lames est ensuite mis en forme par ponçage, puis pose de quelques taquets, quelques cerclages en feuille d'alu, et quelques pitons en brin de fil électrique, sans oublier les barres de flèche.
Après vernissage des espars, pose des haubans, en brins de tresse métallique torsadés.
Bref, ça avance très tranquillement......
quand je vois la date de mon dernier post, je me dis que je n'ai vraiment aucun rendement...pourtant, mon corsaire avance tout "doucettement".
Où en étais-je?
Ah oui, j'avais fini de border la coque. depuis, celle ci a été mise en peinture, d'abord en gris mat comme apprêt, pour mieux visualiser les défauts éventuels:
puis deux couleurs passées à l'aérographe. Pour le choix des couleurs, je me suis inspiré de ce que j'ai pu trouver sur le net: ce sera donc oeuvres vives en blanc, et oeuvres mortes en bleu. Ces couches passées sont légèrement poncées (au 1000), elles feront l'objet d'un ultime voile de peinture, avant vernissage, quand la coque sera plus avancée.
Un peu de travail autre que la coque:
le safran, en poirier, la barre, en bois (?) de placage de 0.5 mm, en plusieurs épaisseurs, la dérive, en alu de 1 mm;
Le mat et la bôme, en lamellé/collé de plusieurs épaisseurs de bois (?) de placage de 0.5 mm, le même bois (?) qui a servi pour la barre. La lame du milieu est légèrement en retrait, de façon à ménager une gorge pour la ralingue de voile, sur la bôme et la mat. J'ai utilisé la même technique sur mon dragon et mon requin.
L'assemblage des lames est ensuite mis en forme par ponçage, puis pose de quelques taquets, quelques cerclages en feuille d'alu, et quelques pitons en brin de fil électrique, sans oublier les barres de flèche.
Après vernissage des espars, pose des haubans, en brins de tresse métallique torsadés.
Bref, ça avance très tranquillement......
alain42- Messages : 518
Date d'inscription : 29/11/2012
Age : 64
Localisation : saint etienne
Re: un corsaire de rien du tout
Très joli! Belle finition. Pour la peinture des modèles, l'aérographe, c'est idéal.
_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny- Admin
- Messages : 25092
Date d'inscription : 14/06/2012
Age : 78
Localisation : Parisien exilé dans l'Oise
Re: un corsaire de rien du tout
Beau travail tout en finesse et précision.
Allez bon courage pour la finition ...
Allez bon courage pour la finition ...
daniel54- Messages : 3233
Date d'inscription : 19/10/2014
Age : 79
Localisation : Lorraine
Re: un corsaire de rien du tout
Merci pour les encouragements des uns et des autres.
Le chantier va se mettre quelques temps en sommeil (déjà qu'il n'avançait pas vite!), l'unique ouvrier a posé ses congés d'été....
Le chantier va se mettre quelques temps en sommeil (déjà qu'il n'avançait pas vite!), l'unique ouvrier a posé ses congés d'été....
alain42- Messages : 518
Date d'inscription : 29/11/2012
Age : 64
Localisation : saint etienne
Re: un corsaire de rien du tout
Bonjour, les vacances sont finies, le chantier a repris, mais toujours au même rythme... donc petite avancée: le roof se construit doucement, le pont avant également, toujours en contreplaqué (comme le Corsaire grandeur!).
Les parois arrière et avant sont posées.
Une entorse au plan originel, j'ai rajouté une porte à la cabine. Comme je n'avais pas prévu de faire l'intérieur, je triche....
La suite, c'est la pose des parois latérales, puis le toit.
La peinture des oeuvres mortes a un peu souffert au ponçage du pont, mais rien de grave, j'avais prévu de reprendre la peinture de la coque.
Les parois arrière et avant sont posées.
Une entorse au plan originel, j'ai rajouté une porte à la cabine. Comme je n'avais pas prévu de faire l'intérieur, je triche....
La suite, c'est la pose des parois latérales, puis le toit.
La peinture des oeuvres mortes a un peu souffert au ponçage du pont, mais rien de grave, j'avais prévu de reprendre la peinture de la coque.
alain42- Messages : 518
Date d'inscription : 29/11/2012
Age : 64
Localisation : saint etienne
Re: un corsaire de rien du tout
Malgré le temps qui passe et l'age qui sonne a ma porte chaque jour,je ne désespère pas d'en trouver un jour UN VRAI!
Mais ton modèle réduit est "au top"!!
Si tu veux,mets aussi des photos de ce voilier quand tu l'auras terminé!!
Mais ton modèle réduit est "au top"!!
Si tu veux,mets aussi des photos de ce voilier quand tu l'auras terminé!!
CARAVELLE- Messages : 388
Date d'inscription : 18/08/2015
Age : 69
Localisation : ANZIN (dept 59)
Re: un corsaire de rien du tout
Je découvre ce sujet (étant un peu absent du forum depuis quelque temps ...)
J'adoooooooooooooooooore !!!
J'adoooooooooooooooooore !!!
Cornic- Messages : 757
Date d'inscription : 16/06/2012
Age : 53
Localisation : Carantécois exilé - Selommes (41)
Re: un corsaire de rien du tout
Pour répondre à Caravelle:
mais je compte bien le finir!
par contre, il faudra être patient, car je suis plutôt lent.......
mais je compte bien le finir!
par contre, il faudra être patient, car je suis plutôt lent.......
alain42- Messages : 518
Date d'inscription : 29/11/2012
Age : 64
Localisation : saint etienne
Re: un corsaire de rien du tout
Réponse à Cornic:
j'ai bien eu ton mail sur ma boîte perso. Par contre, pas moyen de te répondre, donc je passe par le forum (si je peux...):
pas de problème pour les plans, je t'en ferai des photocopies.
Merci de m'envoyer par message ton adresse postale.
j'ai bien eu ton mail sur ma boîte perso. Par contre, pas moyen de te répondre, donc je passe par le forum (si je peux...):
pas de problème pour les plans, je t'en ferai des photocopies.
Merci de m'envoyer par message ton adresse postale.
alain42- Messages : 518
Date d'inscription : 29/11/2012
Age : 64
Localisation : saint etienne
Page 1 sur 5 • 1, 2, 3, 4, 5
Sujets similaires
» corsaire JOG
» Voilier Corsaire JOG
» Le Sovereign of the Seas de PAB - IIème Epoque
» Cotre Corsaire - LE RENARD - 1812 - 1/50 SOCLAINE (RS 1030)
» RISQUE TOUT 1/20
» Voilier Corsaire JOG
» Le Sovereign of the Seas de PAB - IIème Epoque
» Cotre Corsaire - LE RENARD - 1812 - 1/50 SOCLAINE (RS 1030)
» RISQUE TOUT 1/20
Page 1 sur 5
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
