Re: L'Amarante de Bernardw au 1/36
Oui Hervé, et même sans ponceuse à bande: va voir dans trucs et astuces.
bernardw- Messages : 1735
Date d'inscription : 10/09/2012
bernardw- Messages : 1735
Date d'inscription : 10/09/2012
Age : 70
Localisation : Paris/La Rochelle
Re: L'Amarante de Bernardw au 1/36
Courage Bernard !! .. on est tous avec toi hein les copains ?!

Invité- Invité
Re: L'Amarante de Bernardw au 1/36
Bravo, plus de la moitié
Et pis tu n'en as que 21 de plus que moi et les allonges d'écubier
J'aime beaucoup cet empilement de couples, du coup on apprécie bien l'harmonie des courbes de la future coque

Et pis tu n'en as que 21 de plus que moi et les allonges d'écubier

J'aime beaucoup cet empilement de couples, du coup on apprécie bien l'harmonie des courbes de la future coque

_________________
Bien cordialement
Stephan
...........................................................................................................................................................................................
Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...
Proverbe SHADOK
Re: L'Amarante de Bernardw au 1/36
Bonsoir Bernard et a tous,
Nous sommes tous habitués à effectuer (pour les kiteurs ou les planeurs) l'equerrage des couples aprés leurs pose sur la quille.
En arsenal cela se fait avant .
D'ailleurs il y a aussi l'equerrage interne des couples en vue du vaigrage ultérieur.
Serait-il pôssible d'avoir un mini pas a pas sur la technique a adopter?
comment transposer l'equerrage de la monographie sur le petit plateau de poirier?
Merci pour les réponses
Michael
Nous sommes tous habitués à effectuer (pour les kiteurs ou les planeurs) l'equerrage des couples aprés leurs pose sur la quille.
En arsenal cela se fait avant .
D'ailleurs il y a aussi l'equerrage interne des couples en vue du vaigrage ultérieur.
Serait-il pôssible d'avoir un mini pas a pas sur la technique a adopter?
comment transposer l'equerrage de la monographie sur le petit plateau de poirier?
Merci pour les réponses
Michael
Re: L'Amarante de Bernardw au 1/36
Bonsoir Michael,
Jettes un œil sur mon message du 3 octobre sur la page 6.
Si tu veux en savoir plus n'hésite pas, demandes moi.
Par exemple si la lecture des lignes du plan ne t'est pas familière je préparerai qqe chose la dessus. (j'ai, quant à moi, mis du temps à comprendre car ce n'était pas ma culture)
Jettes un œil sur mon message du 3 octobre sur la page 6.
Si tu veux en savoir plus n'hésite pas, demandes moi.
Par exemple si la lecture des lignes du plan ne t'est pas familière je préparerai qqe chose la dessus. (j'ai, quant à moi, mis du temps à comprendre car ce n'était pas ma culture)
bernardw- Messages : 1735
Date d'inscription : 10/09/2012
Age : 70
Localisation : Paris/La Rochelle
Re: L'Amarante de Bernardw au 1/36
bonjour
compliments Bernardw
bon travail
pour écubiers, j'ai pensé à l'aide d'un séparateur sur la perceuse pensez-vous? vous que vous leur a fait penser qu'il est possible
edo
compliments Bernardw
bon travail
pour écubiers, j'ai pensé à l'aide d'un séparateur sur la perceuse pensez-vous? vous que vous leur a fait penser qu'il est possible
edo
edoardo- Messages : 122
Date d'inscription : 10/11/2012
Age : 59
Localisation : villasanta mb
Re: L'Amarante de Bernardw au 1/36
Merci Bernard,
Si je comprends bien,il y aurais 2 dessins par couples.
1 dessin pour la face avant et 1 dessin pour la face arriére.
il faut se baser sur les lignes d'eau.
Pour un couple avant on se base sur la face arriere du couple et on arase suivant les lignes d'eau de haut en bas.
J'ai bien compris chef?
Mais alors pour l'interieur du couple comment faire?,car là point de ligne d'eau?
merci
michael
Si je comprends bien,il y aurais 2 dessins par couples.
1 dessin pour la face avant et 1 dessin pour la face arriére.
il faut se baser sur les lignes d'eau.
Pour un couple avant on se base sur la face arriere du couple et on arase suivant les lignes d'eau de haut en bas.
J'ai bien compris chef?
Mais alors pour l'interieur du couple comment faire?,car là point de ligne d'eau?
merci
michael
Re: L'Amarante de Bernardw au 1/36
Bonjour à tous,
Edoardo, je suis désolé mais je ne comprends pas ce qu'est "un séparateur sur la perceuse".
Michael, pour essayer d'être clair voici extrait de la monographie de L'Amarante le couple n°1.

L'observateur est toujours situé au centre du bateau (maître couple) et regarde vers l’avant pour les couples avant et vers l'arrière pour le couples arrières.
Les lignes d’eau sont des lignes horizontales (comme la ligne n°9 qui apparaît ici).
Les lignes « verticales » en trait plein représentent les arêtes visibles de chaque demi couple et les lignes en pointillé les arêtes cachées pour l'observateur.
Comme tu peux le constater, avec ces lignes reportées sur les deux faces du couples, il est possible de réaliser aussi bien l'extérieur que l'intérieur du couple.
En complément la représentation en bas à droite indique les angles à donner aux pieds et sommets des varangues et demi-varangues (composées ici de demi-fourcats et d'oreillers).
Edoardo, je suis désolé mais je ne comprends pas ce qu'est "un séparateur sur la perceuse".
Michael, pour essayer d'être clair voici extrait de la monographie de L'Amarante le couple n°1.

L'observateur est toujours situé au centre du bateau (maître couple) et regarde vers l’avant pour les couples avant et vers l'arrière pour le couples arrières.
Les lignes d’eau sont des lignes horizontales (comme la ligne n°9 qui apparaît ici).
Les lignes « verticales » en trait plein représentent les arêtes visibles de chaque demi couple et les lignes en pointillé les arêtes cachées pour l'observateur.
Comme tu peux le constater, avec ces lignes reportées sur les deux faces du couples, il est possible de réaliser aussi bien l'extérieur que l'intérieur du couple.
En complément la représentation en bas à droite indique les angles à donner aux pieds et sommets des varangues et demi-varangues (composées ici de demi-fourcats et d'oreillers).
bernardw- Messages : 1735
Date d'inscription : 10/09/2012
Age : 70
Localisation : Paris/La Rochelle
Re: L'Amarante de Bernardw au 1/36
Ah d'accord Bernard ,
en fait dans la monographie les dessins des couples c'est du 2 en 1 .tu as à la fois, l'avant et l'arriére du couple déssiné.ok.mais y a t'il une vue de haut pour connaitre l'épaisseur du couple ou est-ce normalisé?(oupss!!!
oui en bas a droite hachuré on a l'épaisseur du couple ahhh!!la vieillerie!!)
merci encore Bernard
en fait dans la monographie les dessins des couples c'est du 2 en 1 .tu as à la fois, l'avant et l'arriére du couple déssiné.ok.mais y a t'il une vue de haut pour connaitre l'épaisseur du couple ou est-ce normalisé?(oupss!!!

merci encore Bernard

Re: L'Amarante de Bernardw au 1/36
Dans une monographie, tout est défini et dessiné à l'échelle.
Chacune des planches (en moyenne une trentaine) comporte les explications nécessaires de chaque élément dessiné, regroupées dans un livret qui donne également la section des bois, des fers, l'explication complète du gréement et en bonus l'historique du navire objet de cette monographie.
Travailler avec ce type de documentation nécessite, il est vrai, une petite culture du sujet mais rien de très rébarbatif, les forums apportent en général une aide complémentaire.
Jetez un coup d'oeil sur les sommaires des monographies Ancre ou les miennes vous verrez que le traitement du sujet est exhaustif, à vrai dire ce que doit être, par définition, une véritable monographie.
Chacune des planches (en moyenne une trentaine) comporte les explications nécessaires de chaque élément dessiné, regroupées dans un livret qui donne également la section des bois, des fers, l'explication complète du gréement et en bonus l'historique du navire objet de cette monographie.
Travailler avec ce type de documentation nécessite, il est vrai, une petite culture du sujet mais rien de très rébarbatif, les forums apportent en général une aide complémentaire.
Jetez un coup d'oeil sur les sommaires des monographies Ancre ou les miennes vous verrez que le traitement du sujet est exhaustif, à vrai dire ce que doit être, par définition, une véritable monographie.

G. Delacroix- Messages : 270
Date d'inscription : 05/07/2012
Re: L'Amarante de Bernardw au 1/36
Encore une petite question (j'abuse)
.gdlx31 peut etre ai-je l'honneur de parler a monsieur Delacroix.
Les monographies sont certes trés bien réalisées (déja un plaisir pour les yeux) ,mais comment savoir quelle piéce assembler, avant ,plutôt qu'une autre.
Il peut arriver que l'on se dise "flûte j'aurais du positionner cet élément avant pour ne pas être embêter par la suite"
Y a t-il un ordre a respecter?
J'ai commencé l'excellent ouvrage de monsieur Boudriot (le vaisseau de 74 canons) et il m'a semblé que l'ordre d'assemblage des différentes piéces n'était pas clairement défini.
Il va de soi que le tout début est quasi logique:etrave quille etambot et tous les éléments qui les composent (soit quille contre quille couples arcasse etc..),mais aprés?
Est-ce spécifier dans les monos?
Merci a tous pour vos réponse
je m'excuse auprès de Bernard de polluer son post(peut être faudrait-il créer un sujet Assemblage ou charpente)
amitiés a tous
michael

Les monographies sont certes trés bien réalisées (déja un plaisir pour les yeux) ,mais comment savoir quelle piéce assembler, avant ,plutôt qu'une autre.
Il peut arriver que l'on se dise "flûte j'aurais du positionner cet élément avant pour ne pas être embêter par la suite"
Y a t-il un ordre a respecter?
J'ai commencé l'excellent ouvrage de monsieur Boudriot (le vaisseau de 74 canons) et il m'a semblé que l'ordre d'assemblage des différentes piéces n'était pas clairement défini.
Il va de soi que le tout début est quasi logique:etrave quille etambot et tous les éléments qui les composent (soit quille contre quille couples arcasse etc..),mais aprés?
Est-ce spécifier dans les monos?
Merci a tous pour vos réponse
je m'excuse auprès de Bernard de polluer son post(peut être faudrait-il créer un sujet Assemblage ou charpente)
amitiés a tous
michael
Re: L'Amarante de Bernardw au 1/36
Je vais faire court pour ne pas polluer le sujet de BW.
L'ordre de construction est très logique, comme dans une maison, on ne construit pas le toit avant les murs. De plus, la succession des planches est faite dans un ordre très approchant du déroulement du chantier.
Construire un modèle d'arsenal demande une très bonne connaissance de la monographie qu'il ne faut pas hésiter à étudier et étudier encore pour bien s'en imprégner. Un modèle d'arsenal c'est 80 % de réflexion et 20 % d'exécution.
L'ordre de construction est très logique, comme dans une maison, on ne construit pas le toit avant les murs. De plus, la succession des planches est faite dans un ordre très approchant du déroulement du chantier.
Construire un modèle d'arsenal demande une très bonne connaissance de la monographie qu'il ne faut pas hésiter à étudier et étudier encore pour bien s'en imprégner. Un modèle d'arsenal c'est 80 % de réflexion et 20 % d'exécution.

G. Delacroix- Messages : 270
Date d'inscription : 05/07/2012
Re: L'Amarante de Bernardw au 1/36
Comme d'habitude Bernard, tu fait du magnifique travail que l'on ne ce lasse pas d'observé en prenant notes !
Un vrais travail de maître ! Bravo !
Un vrais travail de maître ! Bravo !

Jérôme L.Olivier- Messages : 2953
Date d'inscription : 14/08/2012
Age : 34
Localisation : Haute Normandie
Re: L'Amarante de Bernardw au 1/36
Je vous remercie pour toutes ses précisions.
C'est grâce à cela que l'on se dit que l'Arsenal est peut être a portée
Encore merci
michael

C'est grâce à cela que l'on se dit que l'Arsenal est peut être a portée

Encore merci
michael
Re: L'Amarante de Bernardw au 1/36
Bonsoir,
2012 se termine.

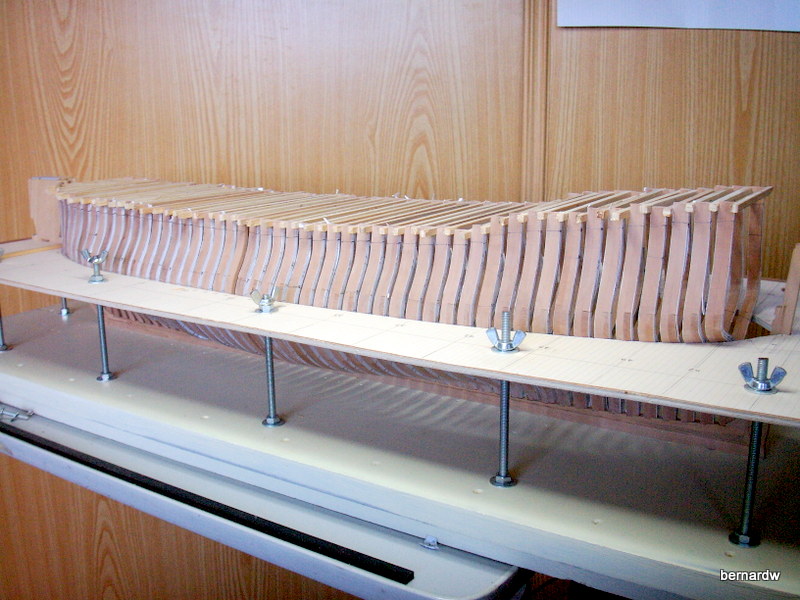

Les 52 couples de l'Amarante se sont offert un petit essayage afin de bien démarrer 2013 et remercient la précision du tracé des plans:






Pour la suite attendre l'année prochaine.
Bonnes fêtes à toutes et tous.
2012 se termine.
Les 52 couples de l'Amarante se sont offert un petit essayage afin de bien démarrer 2013 et remercient la précision du tracé des plans:






Pour la suite attendre l'année prochaine.
Bonnes fêtes à toutes et tous.
bernardw- Messages : 1735
Date d'inscription : 10/09/2012
Age : 70
Localisation : Paris/La Rochelle
Re: L'Amarante de Bernardw au 1/36
Les 52 couples ont le plaisir de remercier leur créateur, car un plan précis est une chose, une réalisation comme celle que tu nous présente n'est pas donnée à tous le monde..
Vivement la suite

Vivement la suite

Marc- Messages : 3200
Date d'inscription : 18/06/2012
Age : 54
Localisation : Caluire
Re: L'Amarante de Bernardw au 1/36
Bien que je sois foncièrement agacé par les standing ovations à tout propos, là c'est mérité. je lève donc mon cul de ma chaise.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny- Admin
- Messages : 15962
Date d'inscription : 14/06/2012
Age : 72
Localisation : Parisien exilé dans l'Oise
Re: L'Amarante de Bernardw au 1/36
très beau début de construction superbe ossature continue comme ça
bonne fin d'année a tous et bon début 2013
bonne fin d'année a tous et bon début 2013
marcel47- Messages : 513
Date d'inscription : 17/06/2012
Age : 61
Localisation : villeneuve sur lot
Re: L'Amarante de Bernardw au 1/36
bonsoir a tous,
quelle sont les dimensions de la coque?longueur et largeur ?
merci bernard
michael
quelle sont les dimensions de la coque?longueur et largeur ?
merci bernard
michael
Re: L'Amarante de Bernardw au 1/36
A cette échelle: environ 72cm x 20 hors éperon.
Chaque couple a 9mm d'épaisseur (2 x 4,5) la maille entre couple 4,5mm.
Chaque couple a 9mm d'épaisseur (2 x 4,5) la maille entre couple 4,5mm.
bernardw- Messages : 1735
Date d'inscription : 10/09/2012
Age : 70
Localisation : Paris/La Rochelle
Re: L'Amarante de Bernardw au 1/36

edo
edoardo- Messages : 122
Date d'inscription : 10/11/2012
Age : 59
Localisation : villasanta mb
Re: L'Amarante de Bernardw au 1/36
re
on ne peut qu'apprendre avec un " Maistre " !!!! tel que toi !!!!!
bon je retourne a mes assemblages
tres amicalement herve
on ne peut qu'apprendre avec un " Maistre " !!!! tel que toi !!!!!
bon je retourne a mes assemblages
tres amicalement herve

Re: L'Amarante de Bernardw au 1/36
Travail magnifique ...... 2013 va être chaud !!!!
_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.
frederic Ravinet- Admin
- Messages : 5033
Date d'inscription : 12/06/2012
Age : 63
Localisation : AMBOISE
Re: L'Amarante de Bernardw au 1/36
Dis moi l'ami Bernard as tu un secret pour aller aussi vite en besogne,tu as dejà fini tes couples alors que j'en suis a peine a la moitié.Je te soupçonne d'avoir des petits lutins sous l'etablis
En attendant très très beau boulot,chapeau bas maître BERNARD.
Amicalement pito


Amicalement pito
pito44- Messages : 141
Date d'inscription : 13/09/2012
Age : 69
Localisation : saint brevin l'ocean 44
