Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Moi j'apprends. Donc je ne la ramène pas. (lequel, au fond, a dit "pour une fois" ?)
PAB- Messages : 1133
Date d'inscription : 14/03/2013
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Je le voyais bien comme ça, JMau, mais moi, je suis moins expérimenté, donc je suivrai ta façon de faire avec des yeux grands ouverts autant que je pourrai.
Mich15- Messages : 948
Date d'inscription : 15/02/2014
Age : 74
Localisation : Haute Auvergne
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
chapeau! Rien ne s'oppose à ce que tu sortes un beau modèle.
Je voudrais savoir comment tu as fait la table de fraisage. J'ai l'impression aussi que la fraiseuse est beaucoup plus importante
que ma proxon; En tout cas, beau boulot
Je voudrais savoir comment tu as fait la table de fraisage. J'ai l'impression aussi que la fraiseuse est beaucoup plus importante
que ma proxon; En tout cas, beau boulot
TORMO- Messages : 226
Date d'inscription : 29/07/2012
Age : 79
Localisation : LUCHON
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Tormo,
Avec un peu de retard, voici la réponse à tes questions ...
Ma fraiseuse vient de chez Multirex
[Vous devez être inscrit et connecté pour voir ce lien]
Pour faire la table de fraisage, je me suis largement inspiré du post d'Alain Fosse dans la rubrique "trucs et astuces".
un morceau de Multiplex 25 mm, sensé ne pas trop se déformer en fonction de l'hygrométrie, sous lequel j'ai fixé une latte de bois dur (chêne) usiné à la largeur des rainures de la table croisée (serrage dur)
[Vous devez être inscrit et connecté pour voir ce lien]
Usinage pour l'encastrement de la visserie, fixation sur la table croisée, puis redressage de la surface avec la fraise à surfacer (voir plus haut)
Peinture au fondur et léger ponçage. ceci pour permettre une bonne adhérance quand certaines pièces sont fixées à l'aide de double-face.
Réalisation de rainures de 2 mm, de manière à pouvoir y insérer un guide qui positionnera parfaitement la pièce à usiner.
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Réalisat
Avec un peu de retard, voici la réponse à tes questions ...
Ma fraiseuse vient de chez Multirex
[Vous devez être inscrit et connecté pour voir ce lien]
Pour faire la table de fraisage, je me suis largement inspiré du post d'Alain Fosse dans la rubrique "trucs et astuces".
un morceau de Multiplex 25 mm, sensé ne pas trop se déformer en fonction de l'hygrométrie, sous lequel j'ai fixé une latte de bois dur (chêne) usiné à la largeur des rainures de la table croisée (serrage dur)
[Vous devez être inscrit et connecté pour voir ce lien]
Usinage pour l'encastrement de la visserie, fixation sur la table croisée, puis redressage de la surface avec la fraise à surfacer (voir plus haut)
Peinture au fondur et léger ponçage. ceci pour permettre une bonne adhérance quand certaines pièces sont fixées à l'aide de double-face.
Réalisation de rainures de 2 mm, de manière à pouvoir y insérer un guide qui positionnera parfaitement la pièce à usiner.
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Réalisat
JMau- Messages : 112
Date d'inscription : 09/04/2013
Age : 62
Localisation : Liège - Belgique
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Globalement intéressant, ce système, pour nos applications modélistes !
Oserai'je sauter le pas, maintenant ?
That is the question .........
Oserai'je sauter le pas, maintenant ?
That is the question .........
Mich15- Messages : 948
Date d'inscription : 15/02/2014
Age : 74
Localisation : Haute Auvergne
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Très beau travail pour un début en arsenal, on voit le talent et la minutie. Je vais suivre votre progression.
Desperado114- Messages : 20
Date d'inscription : 16/02/2015
Age : 60
Localisation : Quebec
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Encore quelques photos de détails de réalisation ....
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
JMau- Messages : 112
Date d'inscription : 09/04/2013
Age : 62
Localisation : Liège - Belgique
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Bon... l'intérieur de la coque est relativement rectifié... il ne restera que la finition au papier de verre de plus en plus fin.
Mais un problème se pose : pour pouvoir réaliser le chevillage bien au milieu de l'épaisseur des couples, pour réaliser le canal des anguilliers et pour bien positionner les clés, il faut que l'extérieur soit aussi rectifié ( j'avais laissé du gras )... mais comment faire ???
J'ai eu l'idée de couler du plâtre de moulage à l'intérieur de la coque, qui bloquera les couples, me permettant de sortir l'ensemble du chantier.
Les couples étant bien bloqués contre le chantier par des élastiques, protection par du film alimentaire
[Vous devez être inscrit et connecté pour voir ce lien]
Coulage du plâtre, en insérant une planche qui me permettra de coincer l'ensemble dans un étau
[Vous devez être inscrit et connecté pour voir ce lien]
Après durcissement, démoulage (en croisant les doigts car je n'étais pas certain du résultat) ... sans problème
[Vous devez être inscrit et connecté pour voir ce lien]
Mise à l'étau, et rectification de l'extérieur
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Traçage du canal des anguilliers et des clés, pour avoir une belle continuité
[Vous devez être inscrit et connecté pour voir ce lien]
Un positionnement précis est requis pour le fraisage du canal des anguilliers ...
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Il ne me reste plus qu'à .... tout le reste !
Bonne soirée à toussssss
Mais un problème se pose : pour pouvoir réaliser le chevillage bien au milieu de l'épaisseur des couples, pour réaliser le canal des anguilliers et pour bien positionner les clés, il faut que l'extérieur soit aussi rectifié ( j'avais laissé du gras )... mais comment faire ???
J'ai eu l'idée de couler du plâtre de moulage à l'intérieur de la coque, qui bloquera les couples, me permettant de sortir l'ensemble du chantier.
Les couples étant bien bloqués contre le chantier par des élastiques, protection par du film alimentaire
[Vous devez être inscrit et connecté pour voir ce lien]
Coulage du plâtre, en insérant une planche qui me permettra de coincer l'ensemble dans un étau
[Vous devez être inscrit et connecté pour voir ce lien]
Après durcissement, démoulage (en croisant les doigts car je n'étais pas certain du résultat) ... sans problème
[Vous devez être inscrit et connecté pour voir ce lien]
Mise à l'étau, et rectification de l'extérieur
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Traçage du canal des anguilliers et des clés, pour avoir une belle continuité
[Vous devez être inscrit et connecté pour voir ce lien]
Un positionnement précis est requis pour le fraisage du canal des anguilliers ...
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Il ne me reste plus qu'à .... tout le reste !

Bonne soirée à toussssss
JMau- Messages : 112
Date d'inscription : 09/04/2013
Age : 62
Localisation : Liège - Belgique
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Bonne idée le moulage en plâtre. Quand à ta charpente, elle a belle allure.
_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny- Admin
- Messages : 18149
Date d'inscription : 14/06/2012
Age : 73
Localisation : Parisien exilé dans l'Oise
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Technique pour le moins intéressante et le résultat est là, bravo

_________________
Bien cordialement
Stephan
...........................................................................................................................................................................................
Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...
Proverbe SHADOK
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
2 questions de néophyte.
On ne risque pas de marquer le bois en serrant les couples dans un étau?
La tranche des mêmes couples ne devrait pas être poncée?
En tout cas, c'est superbe et très instructif.
Laurent
On ne risque pas de marquer le bois en serrant les couples dans un étau?
La tranche des mêmes couples ne devrait pas être poncée?
En tout cas, c'est superbe et très instructif.
Laurent
kangoo91- Modérateur
- Messages : 7946
Date d'inscription : 11/06/2013
Age : 52
Localisation : Viry chatillon (91)
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
On retrouve bien là notre principe de base: plus c'est beau, plus nous sommes chiants. Je m'associe donc à la suggestion de Laurent.
_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny- Admin
- Messages : 18149
Date d'inscription : 14/06/2012
Age : 73
Localisation : Parisien exilé dans l'Oise
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Belle technique, fallait y penser. Je m'associe à Laurent et Alain pour ces qui est la tranche des couples qui devront être poncées avant montage définitif. Mais je pense que c'était prévu après les usinages.
Michel Saunier- Messages : 3339
Date d'inscription : 20/06/2012
Age : 78
Localisation : Pacy sur Eure
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Une bonne idée, et un travail propre.
N'oublie pas de terminer tout ça avec un ponçage dans le sens du bois.
N'oublie pas de terminer tout ça avec un ponçage dans le sens du bois.
Phil- Messages : 1186
Date d'inscription : 27/10/2014
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

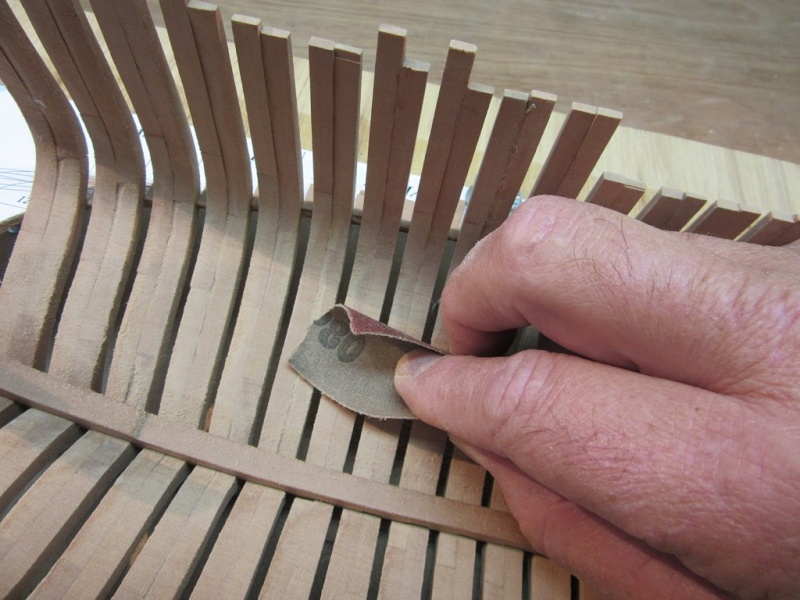

Bien sûr les couples sont encore bruts, juste un dégrossissage au 80 et un petit coup au 240 pour arriver au profil voulu.
Les tranches, elles, n'ont encore reçu aucune finition. Cela se fera après que j'aie réalisé les entailles pour les clés, puis finition finale après le chevillage. En plus, pour l'instant, les fibres sont redressées parce que j'ai humidifié pour décoller les gabarits ...
Quant à la question de Laurent, si on serre raisonnablement, avec un étau à mors lisses, on n'abime pas les couples...
Les tranches, elles, n'ont encore reçu aucune finition. Cela se fera après que j'aie réalisé les entailles pour les clés, puis finition finale après le chevillage. En plus, pour l'instant, les fibres sont redressées parce que j'ai humidifié pour décoller les gabarits ...
Quant à la question de Laurent, si on serre raisonnablement, avec un étau à mors lisses, on n'abime pas les couples...
JMau- Messages : 112
Date d'inscription : 09/04/2013
Age : 62
Localisation : Liège - Belgique
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
technique audacieuse mais aussi judicieuse
travail propre et un pas a pas bien expliqué, intéressant à suivre.
Bonne continuation,
Paul

Bonne continuation,
Paul
Desperado114- Messages : 20
Date d'inscription : 16/02/2015
Age : 60
Localisation : Quebec
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Bonsoir à tous
Aprèe le canal des anguillers ...
[Vous devez être inscrit et connecté pour voir ce lien]
... les entailles pour les clés des couples.
Je les ai marquées à l'axe, perpendiculaires à un des deux couples. Un coup de cutter de part et d'autre, je suis ainsi certain de la bonne orientation
[Vous devez être inscrit et connecté pour voir ce lien]
puis direction la fraiseuse
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Les couples n'étant pas encore fignolés ni collés, les clés ne seront placées qu'au moment du placement définitif.

Aprèe le canal des anguillers ...
[Vous devez être inscrit et connecté pour voir ce lien]
... les entailles pour les clés des couples.
Je les ai marquées à l'axe, perpendiculaires à un des deux couples. Un coup de cutter de part et d'autre, je suis ainsi certain de la bonne orientation
[Vous devez être inscrit et connecté pour voir ce lien]
puis direction la fraiseuse
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Les couples n'étant pas encore fignolés ni collés, les clés ne seront placées qu'au moment du placement définitif.
JMau- Messages : 112
Date d'inscription : 09/04/2013
Age : 62
Localisation : Liège - Belgique
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

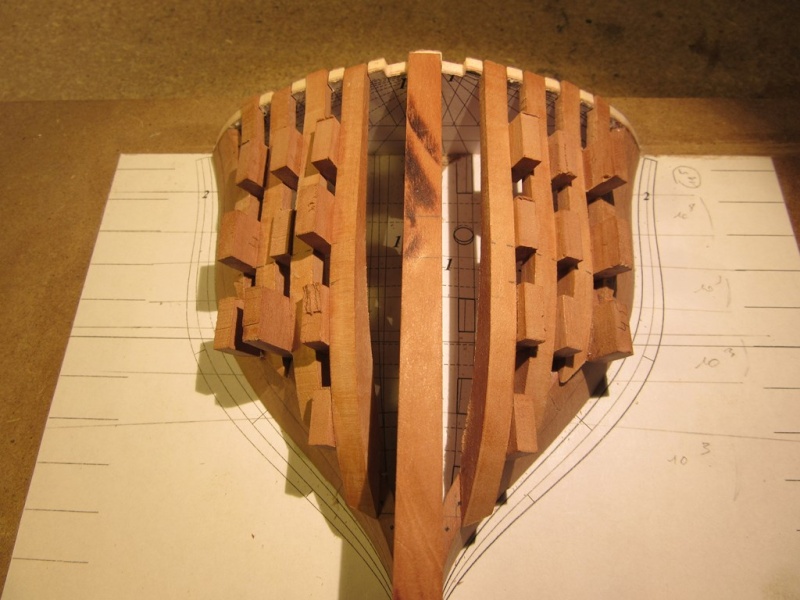

Ensuite la boiserie de proue : les allonges d'écubier
Fraisage à l'angle requis des allonges, puis placement dans le gabarit créé pour l'occasion
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Fraisage à l'angle requis des allonges, puis placement dans le gabarit créé pour l'occasion
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
JMau- Messages : 112
Date d'inscription : 09/04/2013
Age : 62
Localisation : Liège - Belgique
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
[Vous devez être inscrit et connecté pour voir ce lien]
Fabrication et pose des coins à intercaler entre les allonges
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Puis finition de l'ensemble
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Fabrication et pose des coins à intercaler entre les allonges
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Puis finition de l'ensemble
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
JMau- Messages : 112
Date d'inscription : 09/04/2013
Age : 62
Localisation : Liège - Belgique
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Ensuite, boiserie de poupe : l'arcasse. Avec une diffficulté non négligeable, la lisse de hourdi, courbée dans les deux sens, et avec des faces hors d'équerre ...
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Tout cela doit bien entendu encore être fignolé ...
Voilà l'état du chantier ce soir.
A bientôt,
Jean-Maurice
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Tout cela doit bien entendu encore être fignolé ...
Voilà l'état du chantier ce soir.
A bientôt,
Jean-Maurice
JMau- Messages : 112
Date d'inscription : 09/04/2013
Age : 62
Localisation : Liège - Belgique
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Bonsoir Jean-Maurice,
Heureusement que c'est tes premiers pas en arsenal.... ça laisse réveur.
Laurent
Heureusement que c'est tes premiers pas en arsenal.... ça laisse réveur.
Laurent
kangoo91- Modérateur
- Messages : 7946
Date d'inscription : 11/06/2013
Age : 52
Localisation : Viry chatillon (91)
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
C'est vrai. Quelqu'un qui ne connaîtrait pas ton parcours de modéliste penserait que tu as déjà construit des modèles d'Arsenal.
_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
Alain Degny- Admin
- Messages : 18149
Date d'inscription : 14/06/2012
Age : 73
Localisation : Parisien exilé dans l'Oise
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
jean maurice un seul mot: RESPECT!
_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
ofencer29350- Modérateur
- Messages : 3195
Date d'inscription : 05/03/2013
Age : 49
Localisation : langonnet,près de sainte barbe
Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal
Je me joins aux amis, une superbe réalisation, BRAVO


_________________
Bien cordialement
Stephan
...........................................................................................................................................................................................
Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...
Proverbe SHADOK
Page 2 sur 9 • 1, 2, 3, 4, 5, 6, 7, 8, 9

» Mon premier portrait
» Premier dessin a l'aquarelle
» Le premier résistant...
» Mon premier filet mignon ...
» premier dessin cc
» Premier dessin a l'aquarelle
» Le premier résistant...
» Mon premier filet mignon ...
» premier dessin cc
Page 2 sur 9
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
