Re: Un drakkar viking

Message par stf67 le Lun 15 Sep 2014 - 19:02

michel rosensohn a écrit:... Ils sont là que pour maintenir la forme du bardage. Pour ce faire, les virures extérieur du plancher seront donc mises après le bardage.

"Bardage"??

ou "bordage"?? clown clown

stf67
Admin

Messages : 5358
Date d'inscription : 12/06/2012

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par michel rosensohn le Lun 15 Sep 2014 - 19:07

Bordage, bien entendu. Petite déformation professionnelle. Dans le bâtiment, poser des planches sur une partie verticale s’appelle un bardage. Je rectifie de suite. Embarassed




michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par a.piot le Lun 15 Sep 2014 - 19:13

Ah oui,on reconnait le charpentier ,couvreur ,zingueur !
Smile

a.piot

Messages : 1659
Date d'inscription : 26/08/2012
Age : 71
Localisation : chatillon sur indre /oleron

https://sites.google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par alain42 le Lun 15 Sep 2014 - 19:28

Ben moi, je fais comme le reste de la troupe, s'il reste une place au premier rang (ou à un autre rang aussi!), je m'installe, je regarde, et j'admire.

alain42

Messages : 267
Date d'inscription : 29/11/2012
Age : 57
Localisation : saint etienne

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par michel rosensohn le Mer 17 Sep 2014 - 13:30

Voilà, les couples sont tous mis en place et le pont a put être posé.

Prochaine étape avant bordage, le rajout des rallonges de couples qui viennent se poser sur le pont.


michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par kiwi le Mer 17 Sep 2014 - 13:47

Alain Degny a écrit:N'oublie pas le casque à cornes que les Vikings n'ont jamais porté. Very Happy

T'as Thor de le prendre à la légère !

kiwi

Messages : 989
Date d'inscription : 21/10/2012
Age : 82
Localisation : Albi, Tarn

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par kangoo91 le Mer 17 Sep 2014 - 14:31

Tu ne devais pas couper tes couples après la pose du bordage ??

kangoo91
Modérateur

Messages : 5561
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par michel rosensohn le Mer 17 Sep 2014 - 15:07

kangoo91 a écrit:Tu ne devais pas couper tes couples après la pose du bordage ??


Oui, au départ, je pensait que je devrait couper les rallonges des couples après la pose du bordage. Seulement, je me suis aperçus que si je laissait les rallonges pour la pose du pont, celles-ci me laisseraient des trous lorsque je les couperaient. Alors que les nouvelles rallonges (en bois noble du coup) ne sont pas nécessairement aux mêmes emplacements que celles des couples en contreplaqué. N'ayant pas de descriptif de ce qui est à entreprendre, et dans quel ordre les choses doivent se faire, je tâtonne. Par contre en ayant posé le pont en premier, l'ensemble se maintient très bien. Comme le dit le vielle adage, c'est en forgeant qu'ont devient forgeron.


Les deux étraves me gênaient, elles ont étés enlevées, elles ne reprendront leurs place que le moment venu.









michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par stf67 le Mer 17 Sep 2014 - 17:00

C'est maintenant que ça va devenir intéressant pale

Tes idées se précisent pour le bordage?

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5358
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par michel rosensohn le Mer 17 Sep 2014 - 17:10

Je vais essayer de débiter le bois pour le bordage demain. Il y a 10 virure de chaque côté plus 2 plus large au dessus qui forme les rambardes, et par lesquels passent les trous pour les rames (ou pas). Les 10 virures de la quilles reposent sur les couples. Par contre, les deux du dessus n'ont rien pour être soutenue. Je me demande si je ne vais pas faire les allonges avant de border ?

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par michel rosensohn le Mer 17 Sep 2014 - 17:50

Pour finir d'occuper le journée, fabrication du puits de mât. Cette pièce a été fabriquée en fonction des photos prises sur les drakkar des musées. L'exactitude historique n'est certainement pas vraiment respectée.

Le mât rentre dans le puits en étant aidé par une rainure dans le sabot (c'est moi qui ai donné le nom de sabot à cette pièce a cause de sa ressemblance avec la chaussure).


Quant le mât est en position couché, il repose d'un bout dans la rainure et à l'autre bout sur une fourche (pas encore fabriquée), cette dernière lui donne l'inclinaison nécessaire pour entrer dans le puits. C'est à l'aide de cordage qu'il est hissé en position verticale.

Le mât est logé dans son puits. Je pense qu'il devait y avoir un système de blocage car le mât est obligatoirement un peu plus petit que le puits.

Le mât se trouve au milieu du drakkar. Cela, ajouté au fait qu'il y ai deux étraves devait certainement se monter très utile dans certaines manœuvres. Sur cette photo, l'on peux voir que le premier couple se trouve être de biais. Les allonges qui viendrons au dessus respecteront cette inclinaison. Cela facilité la pose de virures, qui trouvent de ce fait plus de distance pour être mises en place. J'ai trouver cette configuration sur la plupart des plans que j'ai consulté.

Vue de face, l'on distingue bien la forme du pont












michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par dobel alain le Mer 17 Sep 2014 - 18:36

Michel regarde cette vidéo il explique la fabrication du pied de mat à la 17 minute
bonne vidéo
[Vous devez être inscrit et connecté pour voir ce lien]
alain2

dobel alain

Messages : 1249
Date d'inscription : 20/03/2013
Age : 60
Localisation : Amiens

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par michel rosensohn le Mer 17 Sep 2014 - 19:12

Vraiment super, merci beaucoup. Sur cette vidéo, toutes les grandes lignes sont évoquées pour parfaire ma construction. Je l'ai regardé en vitesse, mais demain, je me la refait.

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par stf67 le Mer 17 Sep 2014 - 20:10

dobel alain a écrit:Michel regarde cette vidéo il explique la fabrication du pied de mat à la 17 minute
bonne vidéo
[Vous devez être inscrit et connecté pour voir ce lien]
alain2

Merci pour le tuyau, très intéressant comme reportage cheers

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5358
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par André MIOSSEC le Mer 17 Sep 2014 - 20:25

Very Happy

   Il ne devrait pas être nécessaire de guinder le mât à l'aide d'une fourche, matériel encombrant sur un navire où toute place était savamment calculée. Sur nos bateaux on se sert d'un aviron qui ...  lui est obligatoire. En disant sabot, tu dis très bien.

   Dans un catalogue d'une superbe expo très documentée, à l'Abbaye de Daoulas (2004) il est dit " ... il (le mât, pas plus de 10m pour le "Gokstad" de 23,33m) est maintenu dressé dans une grosse emplanture de chêne en forme de poisson, placée au centre du bateau. La pièce en bois qui l'immobilisait dans ce sabot était amovible afin de le lever et l'abaisser à volonté ... "  Malheureusement, il n'y aucun crobard qui explique ce système.   sunny

PS   -   Je viens de voir la video  Laughing  Elle montre clairement la pièce en question    cherry    albino

André MIOSSEC

Messages : 1300
Date d'inscription : 20/11/2013
Age : 76
Localisation : Plougastel

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par orion-p87 le Jeu 18 Sep 2014 - 1:17

Si ça peut aider, il y a aussi ce topic chez les potes de La Royale, une grosse réplique de Langskip, belle à pleurer...

orion-p87

Messages : 652
Date d'inscription : 20/12/2012
Age : 57
Localisation : Lorgues 83

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par michel rosensohn le Jeu 18 Sep 2014 - 9:09

Merci beaucoup pour l'adresse ce magnifique site. Au vu de cette réalisation, j'ai encore pas mal de boulot, mais de toute façon, je n'arriverait pas au résultat obtenu par ce Monsieur Egill qui a fait un travail vraiment remarquable. Moi ce qui m'intéresse surtout, et qui représente mon défit, c'est de pouvoir réussir un bordage à clin. Après n'ayant pas de plan, j'improvise. Rolling Eyes



michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par Alain Degny le Jeu 18 Sep 2014 - 9:41

Tu as intérêt à chercher en anglais, il y a souvent plus de choses. Bordé à clins se dit clinker-built.

Quelques exemples.

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13046
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par michel rosensohn le Jeu 18 Sep 2014 - 12:22

Ces site là aussi vont m'être utile. Merci Alain. Une petite avancée de ce matin

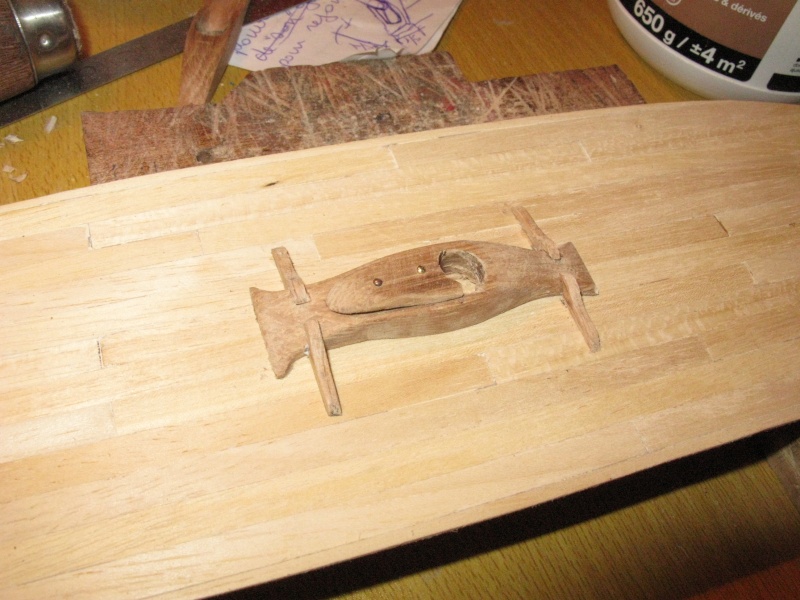

Je me suis aperçu que le sabot que j'avais fabriqué n'avait rien à voir avec la réalité. Donc, le l'ai recommencer. L'ancien et le nouveau côte à côte. La pièce de blocage est amovible.

De dessus. Le trou ne parait pas rond, mais il l'est (effet de la photo) tout comme l’asymétrie des deux côtés du sabot.

Et de profil

Quelques fixations mises en place.





michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par kangoo91 le Jeu 18 Sep 2014 - 16:26

C'est autre chose !!

Les 4 renforts sur les côtés doivent sans doute s'appuyer sur des barrots sous le plancher. Il faudra qu'ils soient alignés avec les rallonges de couples.

Laurent

kangoo91
Modérateur

Messages : 5561
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par Guido54 le Ven 19 Sep 2014 - 8:57

orion-p87 a écrit:Si ça peut aider, il y a aussi ce topic chez les potes de La Royale, une grosse réplique de Langskip, belle à pleurer...

La réalisation est remarquable mais c'est gâché par le choix des essences. En effet, le grain du chêne et, surtout du sapin rouge, c'est à dire les essences réellement utilisées,  est disproportionné.

Michel, quelles essences as-tu choisies ?

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par michel rosensohn le Ven 19 Sep 2014 - 12:34

Bonjour Guido,

"La réalisation est remarquable mais c'est gâché par le choix des essences. En effet, le grain du chêne et, surtout du sapin rouge, c'est à dire les essences réellement utilisées,  est disproportionné".

Il est vrai que je me suis fait la même réflexion, au moins pour le sapin rouge du pont. Pour le reste cette réalisation est remarquable et cette essence gâche un peu le visuel.
Pour ma part, les structures apparente sont en chêne, et le plancher dans un bois jaune dont j'ai oublié le nom. De toute façon, le pont sera grisé afin de le rendre plus proche de la réalité.
Pour Laurent, effectivement les renforts se trouvent sur les couples qui sont en dessous.

Les barrots de pont sont rajoutés. Ils sont sensés représenter une continuité, puisque les planches de pont constituées de petits éléments, viennent normalement entre ces barrots. les allonges de couples seront mises après le bordage


Les bases des deux soutiens des porteurs de mât ont été aussi posés. Si je fais ces travaux avant la pose du bordage, c'est qu'après cela me semble plus compliqué.







Dernière édition par michel rosensohn le Sam 1 Nov 2014 - 20:20, édité 1 fois

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par frederic Ravinet le Ven 19 Sep 2014 - 19:04

Tu as raison, cela ne généra en aucun cas.

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4951
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par michel rosensohn le Ven 19 Sep 2014 - 19:44

Les supports de mât sont fabriqués et posés à blanc. Il faudra que je les enlèves pour retourner la coque. L'aménagement du pont est bien avancé, bientôt le bordage Aie ! Aie !


michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par Guido54 le Ven 19 Sep 2014 - 20:04

Belle avancée Michel. cheers

Le bordage m'a l'air d'être un sacré défi  mais le résultat en vaut la chandelle  ! Quelle beauté sunny

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: Un drakkar viking

Message par stf67 le Sam 20 Sep 2014 - 7:03

michel rosensohn a écrit:
...
bientôt le bordage Aie ! Aie !

Vu comme c'est parti et au regard de tout ce que tu as déjà fait, je ne m'inquiètes absolument pas du résultat cheers
