Chaloupe à vapeur "Choupette"

Message par Mich15 le Ven 10 Juil 2015 - 15:28

Bonjour les Amis,

avant de reprendre mon Sandbagger, je vais vous faire connaître ma Choupette.

Il s' agit en fait d' une chaloupe de plaisance peu maquette, mais très sympa, parue dans les premiers numéros de la revue "Bateau Modèles".

En premier, j' ai fait l' achat d' un tour d' occasion, je m'y suis formé un peu, et j' ai attaqué la fabrication de la "machine" , moteur et chaudière, avec des éléments de récupération.
Les plans , de bonne facture, étaient de Bernard Rétif, dessinateur lyonnais disparu, mais bien connu des modélistes vapeur à l' époque.
Tout est fait maison, y compris certaines vis et les bouchons de la chaudière.(Sauf le mano, quand-même, mais la soupape oui! )

Cette chaudière m' avait donné pas mal de fil à retordre, car il m' a fallu apprendre les techniques de l' écrouissage, de la brasure dure à l' argent, etc.....

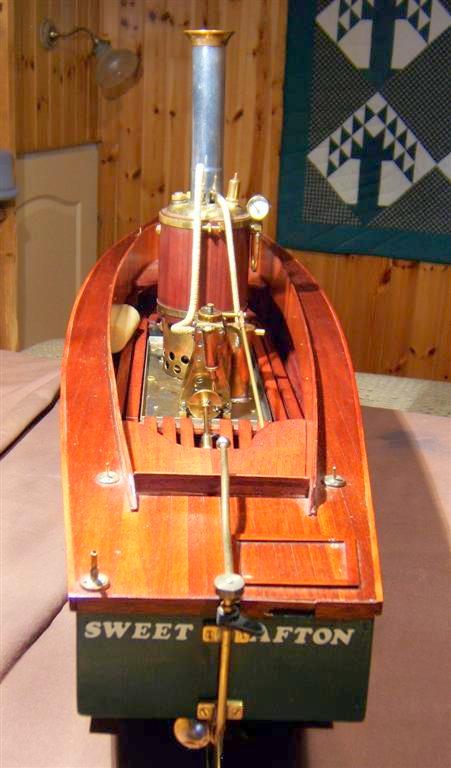

Ensuite, j' ai construit la chaloupe tout autour, en bois et ctp. Le pont est recouvert d' acajou verni. J 'en étais très fier , et rien n' a bougé 20 ans après,  nombreuses navigations, et surtout démonstrations statiques.

Trois gouttes d'huile, de l' eau et de l' alcool à bruler, et c' est reparti pour 20 minutes d' autonomie Cool   avec un son proche
de celui d' une machine à coudre  Laughing

Une photo en navigation, du temps de l' argentique:
















Côté machine, il s' agit d' un moteur bicylindre oscillant, à double effet .

C' est-à-dire que dans chaque cylindre, la vapeur pousse tantôt vers le haut, et tantôt vers le bas un piston plat.
L' oscillation permet de mettre en communication les lumières correspondantes, invisibles ici, mais dont est littéralement truffé le bloc central.
Le calage à 90° permet aussi un point-mort, et le passage marche avant-arrière sans calage et sans boite de vitesses.


Bien-sur, j' ai vu beaucoup mieux, mais pour moi, j' en suis assez fier.  Very Happy
avatar
Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: Chaloupe à vapeur "Choupette"

Message par CRI-CRI le Ven 10 Juil 2015 - 15:36

Très poétique, et ce, à travers à un sacré défi technique très brillamment relevé, bravo  cheers

CRI-CRI

Messages : 2420
Date d'inscription : 27/06/2013

Revenir en haut Aller en bas

Re: Chaloupe à vapeur "Choupette"

Message par Nounours67 le Ven 10 Juil 2015 - 16:12

Hello Mich15,

alors là, j'en suis baba !
Et quoique tu aies écrit:
"Bien-sur, j' ai vu beaucoup mieux, mais pour moi, j' en suis assez fier."
tu as entièrement raison d'être fier de cette réalisation, je pense particulièrement à la partie machine à vapeur !
Pour un néophite du tournage-fraisage, ton moteur et la chaudière sont des œuvres d'art !

D'ailleurs, tu m'a rendu jaloux, je suis encore incapable de maitriser mon ensemble tour-fraiseuese (mais j'y travaille !)

Encore bravo !
Nounours
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Chaloupe à vapeur "Choupette"

Message par Phil le Ven 10 Juil 2015 - 16:28

Félicitation Mich, elle à de l'allure cette Choupette. Wink
avatar
Phil

Messages : 1186
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: Chaloupe à vapeur "Choupette"

Message par Mich15 le Ven 10 Juil 2015 - 16:39

Merci de vos commentaires.

@ Nounours : attention, le tour , c' est plutôt facile, contrairement au fraisage.
avatar
Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: Chaloupe à vapeur "Choupette"

Message par a.piot le Ven 10 Juil 2015 - 18:05

Chapeau Mich tres belle réussite  cheers cheers cheers
et vous avez raison le fraisage est plus compliqué que le tournage .
avatar
a.piot

Messages : 1810
Date d'inscription : 26/08/2012
Age : 71
Localisation : chatillon sur indre /oleron

https://sites.google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: Chaloupe à vapeur "Choupette"

Message par marc (vassily) le Ven 10 Juil 2015 - 18:23

J'admire, en toute sincérité je serai incapable de construire une telle machine à vapeur. Chapeau Michel.
avatar
marc (vassily)

Messages : 845
Date d'inscription : 10/10/2013
Age : 70
Localisation : Suisse romande, canton de Neuchâtel

Revenir en haut Aller en bas

Re: Chaloupe à vapeur "Choupette"

Message par CRI-CRI le Ven 10 Juil 2015 - 18:44

a.piot a écrit:[...] et vous avez raison le fraisage est plus compliqué que le tournage
Pourtant, il y en a plein qui n'en finissent pas de tourner sur les forums pour y ramener leur fraise  Razz

CRI-CRI

Messages : 2420
Date d'inscription : 27/06/2013

Revenir en haut Aller en bas

Re: Chaloupe à vapeur "Choupette"

Message par Nounours67 le Ven 10 Juil 2015 - 19:47

Mais qu'est-ce que j'ai pu bien te faire CRI-CRI pour que tu te montres aussi désagréable, pour ne pas dire plus ?                  scratch scratch  scratch


Nounours
avatar
Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Chaloupe à vapeur "Choupette"

Message par kangoo91 le Ven 10 Juil 2015 - 20:34

Mich, Ohhhhhhhhhhhh.... Le vilain cachotier Twisted Evil
Ne pas montrer une petite merveille comme ça.

Laurent
avatar
kangoo91
Modérateur

Messages : 6072
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Chaloupe à vapeur "Choupette"

Message par michael Gloaguen le Ven 10 Juil 2015 - 21:05

Bravo Mich, Very Happy
je me souviens de la sortie de "Bateau modéle" et de la Choupette.
Je dois avoir le numéro quelque part dans mon Bazar .
J'aime particuliérement les tresses sur les tubes laitons.Ca fait super réels . cheers
Dommage que tu sois si loin tu aurais pu me donner des cours de tournage.
La seule chose que je connais dans le tournage c'est les bouts sur un taquet . Razz

_________________
le courage ce n'est pas d'aller en mer.     c'est d'y retourner....





avatar
michael Gloaguen
Modérateur

Messages : 4259
Date d'inscription : 14/09/2012
Age : 50
Localisation : Penmarc'h,Pays bigouden

http://ar-laeres.fr/
