Hermione AL

Message par *Xavier* le Mer 28 Oct 2015 - 11:02

bonjour,

Alors j espere que personne ne s est lassé de ce bateau pour un enieme topic mais j'ai besoin d avis! Tout d abord je m excuse aupres des puristes mais mon hermione ne respectera pas les vraies couleurs chatoyantes du bateau suite a une demande de ma compagne mais restera plutot bois vernis. Vu le temps que j'y passe je lui dois bien ca surtout qu il s agit de son cadeau.

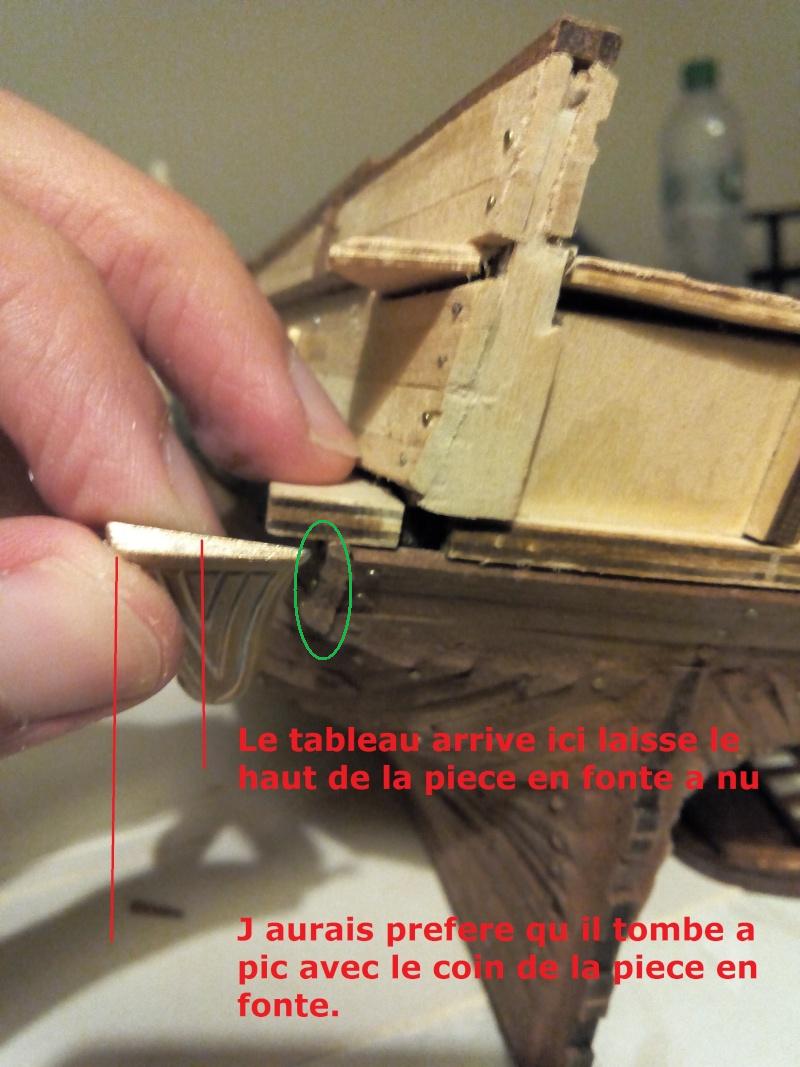

Je m attaque en ce moment au montage du tableau arriere, le probleme est que avant de coller quoi que ce soit je ne trouve pas les positions ideales/naturelles du tableau mais surtout des deux pieces en fonte de chaque coté... En effet les photos j espere seront plus parlantes, mais la longueur du tableau ne coincide pas avec l arriere du bateau + la largeur des 2 pieces en fonte.
Je me dis que je positionne mal la piece en fonte. Dois je la mettre plus bas que l aileron de guide du bas, plus en retrait? Dois je limer davantage l arriere du bateau pour gagner quelques millimetres?
Peut etre pouvez vous m envoyer une vue arriere de votre tableau, je me ferais une idee plus precise. Merci pour vos tuyaux.








Dernière édition par *Xavier* le Lun 5 Déc 2016 - 13:49, édité 1 fois

*Xavier*

Messages : 41
Date d'inscription : 27/10/2015
Age : 30
Localisation : Antibes

Revenir en haut Aller en bas

Re: Hermione AL

Message par Gérard17 le Mer 28 Oct 2015 - 11:41

BONJOUR
C'est la forme de ta coque qui n'est pas bonne
Comment

comment reprendre le bordage !!!!!!
Amicalement
Gérard
avatar
Gérard17

Messages : 94
Date d'inscription : 21/01/2014
Age : 66
Localisation : ROCHEFORT CHARENTE MARITIME

Revenir en haut Aller en bas

Re: Hermione AL

Message par Alain Degny le Mer 28 Oct 2015 - 12:04

Deux choses avant de commencer.

- Tu ne pouvais pas savoir, mais les textes en jaune et en rouge sont réservés au staff. Le jaune pour les infos générales, le rouge pour les modérations. J'ai donc hangé la couleur de ton message. Sur les photos, on fait ce que l'on veut.

- Connais-tu le vocabulaire de marine? C'est pour éviter de te noyer sous les termes techniques.

Venons-en à ton problème.

La sur-épaisseur tient au fait que tu as collé la préceinte jusqu'à l'arrière du modèle. Comme elle déborde, elle repousse vers l'extérieur la pièce en fonte.



En vert, la tranche de la préceinte.



Il faudra la découper suivant le repère rouge.

Le cul de lampe de bouteille (la pièce en fonte) doit venir en alignement avec le tableau. Sa tranche supérieure, en jaune, recevra la pièce destinée à former la bouteille et la lisse décorative. Coller l'assemblage bois/métal à la cyano.

Mais avant tout cela, il faudrait re-poncer la coque. Elle doit avoir un aspect lisse.

N'hésite pas à poser les questions que tu souhaites, nous ne nous lassons jamais ni des modèles, ni des questions répétitives.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13938
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Hermione AL

Message par Alain Degny le Mer 28 Oct 2015 - 12:10

Gérard a posté en même temps que moi. Cela complique bougrement l'affaire, car en fait le cul de lampe se trouve sous la préceinte et effectivement, sur ton modèle, il se trouve dans le vide.

Avant quoi que ce soit, poste des photos de profil de ta coque, que nous puissions voir comment solutionner ton problème.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13938
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Hermione AL

Message par Gérard17 le Mer 28 Oct 2015 - 13:55

Tous le problème vient du ponçage des couples et il y a pas mal a reprendre  (environ 4a5mn)

avatar
Gérard17

Messages : 94
Date d'inscription : 21/01/2014
Age : 66
Localisation : ROCHEFORT CHARENTE MARITIME

Revenir en haut Aller en bas

Re: Hermione AL

Message par fred26 le Mer 28 Oct 2015 - 17:22

bonjour Xavier
j'ai eu un peu le même soucie que toi mais moins important ( j'ai du quand même limer un peu les bouteilles )
avatar
fred26

Messages : 73
Date d'inscription : 14/07/2015
Age : 48
Localisation : montelimar

Revenir en haut Aller en bas

Re: Hermione AL

Message par *Xavier* le Jeu 29 Oct 2015 - 7:37

Bonjour à tous, merci pour vos reponses.
Tout d abord, désolé pour la couleur, j ai mis du temps à comprendre que si je ne voyais pas mon texte c est parce qu il etait en blanc. J avais changé la couleur pour me permettre de me relire.
Sur l Hermione de Gerard, on voit que les bouteilles se fondent parfaitement sous la coque qui est plus bombée que la mienne. D ailleurs je me demande comment ca se fait car je devrais avoir moins de largeur! Car on voit que Gerard a aussi bordé le long de la coque (je ne parle pas des ceintures), je devrais cette meme largeur sous le tableau. Ca vient donc comme suggéré des couples que je n ai pas usiné. Je mets d autres photos de mon profil. Je promets de faire des efforts sur le vocabulaire de la marine.

Peut etre je vais devoir faire comme Fred, raccourcir les bouteilles. Quelle methode as tu utilisé pour ce faire? Je n ai pas de fraise... Te souviens tu ou tu as placé les culs de bouteilles. Directement sous l ailette du bas?
Merci encore
Quand je vois mes photos zoomées je me dis que j ai vraiment fait du travail sale Sad




*Xavier*

Messages : 41
Date d'inscription : 27/10/2015
Age : 30
Localisation : Antibes

Revenir en haut Aller en bas

Re: Hermione AL

Message par *Xavier* le Jeu 29 Oct 2015 - 7:40

Ca y est je vois les 5mms. Le bord des 4 lattes chez moi depasse beaucoup plus que sur la photo de Gerard. Je ne vais pas pouvoir déborder Mad

*Xavier*

Messages : 41
Date d'inscription : 27/10/2015
Age : 30
Localisation : Antibes

Revenir en haut Aller en bas

Re: Hermione AL

Message par stf67 le Jeu 29 Oct 2015 - 8:34

Bonjour Xavier,

Petite remarque comme ça vite fait, avant que tu ne prennes de mauvaises habitudes, nous sommes assez pointilleux sur l'expression écrite.

En effet, un texte est beaucoup plus agréable à lire quand il y a la ponctuation, les accents, apostrophes et autres cédilles. Sans parler de l’orthographe en général.

Si tu pouvais faire un effort en ce sens, nous t'en serions reconnaissant.

Pour ta coque, si tu veux la rattraper, il faudrait que tu puisses sortir tous tes clous et poncer l'ensemble.

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK
avatar
stf67
Admin

Messages : 5444
Date d'inscription : 12/06/2012
Age : 41
Localisation : PLOUIDER

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Hermione AL

Message par fred26 le Jeu 29 Oct 2015 - 17:27

bonjour Xavier et bonjour a tous
Stephan a entièrement raison.Il faut tout d'abord retirer toutes les pointes et bien poncer

quand j'ai présenté les bouteilles j'avais juste une erreur de 1 mm, mais 5 mm c'est beaucoup !!!!!
je te souhaite un bon ponçage Very Happy
Amicalement
Fred
avatar
fred26

Messages : 73
Date d'inscription : 14/07/2015
Age : 48
Localisation : montelimar

Revenir en haut Aller en bas

Re: Hermione AL

Message par *Xavier* le Ven 4 Nov 2016 - 7:39

bonjour à tous,

Quelques nouvelles de ma coque... J' ai mis le temps mais comme vous m' avez conseillé j'ai du reprendre pas mal le ponçage. J' ai commis beaucoup d'erreurs:
- J'avais trop peu équerré par peur de déformer trop le bordage ce qui donne un résultat plus "marche" que lisse.
- J'ai cloué le bordage ce que je ne ferai plus jamais (1- une foi cloué il est impossible à poncer et 2 quand j'ai attaqué les sabords le bordage qui n'était pas collé à voler bout par bout et 3- le sapelly du kit éclatait une fois sur 2 avec les clous du kit que je devais pré-clouer)
J'ai pris du plaisir mais décu du résultat du bordage. Prochaine fois j'abandonne mon fer à repasser.

Les éléments du pont sont prêts, la mature prête cela va se poser ce week end, voilà une photo pour patienter, la poupe prochainement.


J'ai du tailler quelques pièces en bois car le kit était incomplet et d'autres cqr je préférais les avoir en bois.

bonne journée
X.

*Xavier*

Messages : 41
Date d'inscription : 27/10/2015
Age : 30
Localisation : Antibes

Revenir en haut Aller en bas

Re: Hermione AL

Message par *Xavier* le Lun 7 Nov 2016 - 9:38

bonjour tout le monde, bon lundi,

Je continue mes questions de béotien...

La ficelle pour faire les drisses fournie par le kit est très glissante et s'effiloche une fois coupée au ciseau si bien que je suis obligé de faire 3 boucles et de figer le point a la colle forte rien que pour attacher une poulie. J'ai peur que le nœud se défasse.

Auriez vous une technique meilleure car mon rendu fait un peu paté et la colle bien que peu dosée durcie l'ensemble. Les puristes vont bondir en lisant ca...

Merci d'avance!!

*Xavier*

Messages : 41
Date d'inscription : 27/10/2015
Age : 30
Localisation : Antibes

Revenir en haut Aller en bas

Re: Hermione AL

Message par kangoo91 le Lun 7 Nov 2016 - 20:17

Avec 3 boucles et de la cyano, je te rassures tes nœuds tiendront.

Les fils des kits sont souvent vraiment pourris. Il faudrait que tu les remplaces avec du coton DMC, c'est ce qui est utilisé pour faire du crochet. Tu en trouves facilement: internet, magasin de loisir culturel, sur les marché (bon là il faut se méfier un peu!!)

Pour le collage, parce qu'il le faut, utilises de la colle à bois diluée. Le nœud tiendra, ce ne sera pas pâteux et encore un peu souple.

Laurent
avatar
kangoo91
Modérateur

Messages : 6006
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Hermione AL

Message par Alain Fosse le Mar 8 Nov 2016 - 10:34

kangoo91 a écrit: Il faudrait que tu les remplaces avec du coton DMC, c'est ce qui est utilisé pour faire du crochet. Tu en trouves facilement: internet,
Bonjour,

Cordonnet spécial DMC, ICI, par exemple. Le 10 est le plus gros.

avatar
Alain Fosse

Messages : 1864
Date d'inscription : 27/06/2012
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: Hermione AL

Message par *Xavier* le Lun 14 Nov 2016 - 10:54

Bonjour tout le monde,

J’espère que vous avez passé un bon week end. Le mieux fut a essayer de comprendre les plans des drisses. Je pense que les lianes de la jungle de Tarzan sont mieux rangées.

Je prends note de DMC merci a vous. Je trouve ça frustrant de devoir acheter en parallèle d'un kit tous les ingrédients. Comme si j'achetais une voiture et que je devais chercher des nouveaux pneus.

J'en appelle encore a votre expérience. Je ne sais pas si c'est une erreur de la part de AL ou de ma faute mais il me semble il y avoir une incohérence dans la drisse 73. Déjà que les martingales semblent avoir été omises...

Je m'explique. Sur la vue A, la drisse arrive avant le ton de beaupré ce qui me laisse supposer en l'absence de zoom qu'elle se glisse dans l'oreille de beaupré passe dessous et ressors dans la demi oreille opposée.
Or sur la vue B, la 73 arrive après le ton de beaupré donc ne peut être glissé dans l'oreille...    Question
J'ai mis le ton en bleu pour aider...




Savez vous ou dois je la mettre? L'oreille de beaupré ne semble pas être utilisé sur les plans, mais j'imagine que cette pièce n'est pas la par hasard  scratch

Deuxième question, qu'est ce que les cordes blanche sur la tête de la vergue? Cela n'est pas détaillé non plus, on dirait que ca passe a travers la tête de mat..  Suspect  et d’où ca part? mystère...



Un grand merci d'avance!!

Xavier

*Xavier*

Messages : 41
Date d'inscription : 27/10/2015
Age : 30
Localisation : Antibes

Revenir en haut Aller en bas

Re: Hermione AL

Message par daniel54 le Lun 14 Nov 2016 - 11:51

c'est pas coton ....
mais avec l'aide de certains spécialistes tu vas t'en sortir !
Surtout ne te décourage pas et prend patience, sa va le faire ...
Bon courage pour la suite, jusqu'a maintenant tu ne t'en est pas mal sorti -
avatar
daniel54

Messages : 2522
Date d'inscription : 19/10/2014
Age : 72
Localisation : Vandoeuvre les Nancy

Revenir en haut Aller en bas

Re: Hermione AL

Message par *Xavier* le Mar 15 Nov 2016 - 9:11

Merci Daniel, je passe la pluspart de mon temps a étudier les plans et les anciens posts du forum qu'a dérouler mes bobines. J'ai meme cru comprendre que le nouveau kit ne comprenait pas de plans papier. Je les plains.

*Xavier*

Messages : 41
Date d'inscription : 27/10/2015
Age : 30
Localisation : Antibes

Revenir en haut Aller en bas

Re: Hermione AL

Message par Alain Degny le Mar 15 Nov 2016 - 19:26

Deuxième photo. Il n'y a pas de cordage à cet emplacement. On dirait des cannelures.

Sur la même photo, on voit les enfléchures (les marchepieds des haubans). Elles doivent être beaucoup plus fines que les haubans et de la même teinte.

Première photo. Ce sont les étais du mât de hunier de misaine. L'étai passe dans le trou avant du violon de tribord, le faux-étai dans le trou arrière du violon bâbord. Les violons se trouvent derrière le chouquet de beaupré. Puis l'un et l'autre font retour vers la première bitte du pavois de gaillard (enfin chez AL), comme on le voit sur la photo de droite.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13938
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Hermione AL

Message par *Xavier* le Mer 16 Nov 2016 - 12:01

Merci Alain, ce qui est bien avec vous c'est que j'apprends des nouveaux mots.

Pourriez vous me valider mes devoirs pour voir si j'ai bien compris?




*Xavier*

Messages : 41
Date d'inscription : 27/10/2015
Age : 30
Localisation : Antibes

Revenir en haut Aller en bas

Re: Hermione AL

Message par Alain Degny le Mer 16 Nov 2016 - 12:52

Tu y étais presque. La bonne disposition, la voici:



Pour le vocabulaire, pas de panique, nous l'avons tous appris au fur et à mesure.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13938
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Hermione AL

Message par *Xavier* le Mer 16 Nov 2016 - 13:48

Merci beaucoup! quelle précision!

*Xavier*

Messages : 41
Date d'inscription : 27/10/2015
Age : 30
Localisation : Antibes

Revenir en haut Aller en bas

Re: Hermione AL

Message par *Xavier* le Mar 22 Nov 2016 - 11:46

bonjour tout le monde,

J'ai une nouvelle question sur les haubans cette fois. Quel ordre de montage préconisez vous pour cet assemblage?



1/ ligaturer les haubans puis adaptez la pièce en clipsant/collant
2/ percez la pièce pour avoir un monobloc et montez les haubans ensuite

Pour la solution 1, j'ai peur d'un résultat moyennement propre et pour la 2, j'ai peur d'avoir les poulies pas en face des trous...

Merci
X.

*Xavier*

Messages : 41
Date d'inscription : 27/10/2015
Age : 30
Localisation : Antibes

Revenir en haut Aller en bas

Re: Hermione AL

Message par albertus le Mar 22 Nov 2016 - 11:53

Hello
Pourquoi ne pas ligaturer les haubans aux caps de mouton supérieurs, puis enfiler les haunabs dans la barre trouée, descendre celle ci contre les ligatures, puis fixer les haubans sur la noix de capelage et il n'est même pas nécessaire de coller la latte, peut être un ou deux points pour l'empêcher de remonter en oblique
Ainsi tous les haubans ont la bonne longueur, et après avoir fixé les caps de mouton inférieurs aux cadènes, il ne reste qu'à les rider, ils seront parfaitement alignés
avatar
albertus

Messages : 1824
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Hermione AL

Message par Alain Degny le Mar 22 Nov 2016 - 11:58

Les haubans se montent alternativement d'un côté puis de l'autre, en commençant par celui de l'avant. Donc, par exemple, premier hauban bâbord puis premier hauban tribord et ainsi de suite. Ils vont s'empiler les uns sur les autres.

Pour le bastaing, il est amarré par des cordages sur l'avant de la nappe des haubans. La pièce AL est fantaisiste.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13938
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Hermione AL

Message par *Xavier* le Mar 22 Nov 2016 - 12:41

Merci chefs!

*Xavier*

Messages : 41
Date d'inscription : 27/10/2015
Age : 30
Localisation : Antibes

Revenir en haut Aller en bas

Re: Hermione AL

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
